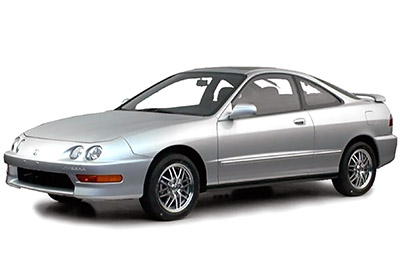

W tym artykule przyjrzymy się trzeciej generacji Acura Integra, produkowanej od 2000 do 2001 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Acura Integra 2000 i 2001 , informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz dowiesz się więcej o przeznaczeniu każdego z nich. bezpiecznik (rozmieszczenie bezpieczników).
Rozmieszczenie bezpieczników Acura Integra 2000-2001
Bezpiecznik zapalniczki Acura Integra (gniazdko zasilania) to bezpiecznik nr 7 w skrzynce bezpieczników w desce rozdzielczej.
Lokalizacja skrzynki bezpieczników
Znajduje się za osłoną pod deską rozdzielczą po stronie kierowcy. Zdejmij pokrywę, odchylając ją w dół i wyciągając z zawiasów.
Schemat skrzynki bezpieczników
Reklamy reklamowe
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 7,5 A | Jednostka Inter Lock |
| 2 | 10 A | Oświetlenie tablicy rejestracyjnej, światło tylne |
| 3 | 7,5 A | Sygnał startowy |
| 4 | 7,5 A | Oświetlenie panelu instalacyjnego |
| pięć | – | Nieużywany |
| 6 | 10 A | Radio |
| 7 | 10 A | Zapalniczka |
| osiem | 20A | Wycieraczka szyby przedniej, spryskiwacz szyby przedniej |
| dziewięć | 7,5 A | Metr |
| dziesięć | 7,5 A | Elektryczny przekaźnik szyb, przekaźnik szyberdachu |
| jedenaście | 10 A | SRS |
| 12 | – | Zapasowy bezpiecznik |
| 13 | 10 A | Światło mijania lewego reflektora |
| czternaście | 10 A | Prawy reflektor mijania |
| piętnaście | 10 A | Światła do jazdy dziennej (w zależności od wyposażenia) |
| szesnaście | 7,5 A | Światło cofania |
| 17 | 7,5 A | Przekaźnik świateł do jazdy dziennej (jeśli jest w wyposażeniu) |
| 18 | 7,5 A | Przekaźnik ogrzewania/klimatyzacji |
| dziewiętnaście | 7,5 A | Tylny przekaźnik odszraniania |
| dwadzieścia | 7,5 A | Alternator, czujnik prędkości |
| 21 | 7,5 A | Regulator prędkości |
| 22 | 15A | Pompa paliwa, jednostka SRS |
| 23 | 10 A | Włącz sygnał |
| 24 | – | Zapasowy bezpiecznik |
| 25 | – | Zapasowy bezpiecznik |
| 26 | – | Zapasowy bezpiecznik |
| 27 | 20A | Elektryczna szyba przednia lewa |
| 28 | 20A | Elektryczna szyba przednia prawa |
| 29 | 15A | Cewka zapłonowa |
| trzydzieści | 20A | Prawe tylne szyby elektryczne (limuzyna) |
| 31 | 20A | Elektrycznie sterowana szyba tylna lewa (limuzyna) |
| 32 | – | Nieużywany |
| 33 | 10 A | Światło drogowe lewego reflektora |
| 34 | 10 A | Światła drogowe, prawe |
| 35 | 10 A | Klapa tylna: Tylna wycieraczka i spryskiwacz Sedan: Nieużywane |
| 36 | – | Nieużywany |
| 37 | 20A | Elektryczne blokowanie drzwi |
| 38 | – | Zapasowy bezpiecznik |
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników pod maską znajduje się w komorze silnika obok akumulatora. Aby go otworzyć, dotknij karty, jak pokazano.
Samochody wyposażone w ABS posiadają trzecią skrzynkę bezpieczników, umieszczoną z przodu komory silnika po stronie pasażera.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 100A | Główny bezpiecznik (akumulator) |
| 2 | 40A | Zapłon 1 |
| 3 | – | Nieużywany |
| 4 | 40A | Okno elektryczne |
| pięć | 30A | Reflektor |
| 6 | 30A | Zamek drzwi, szyberdach |
| 7 | 40A | Tylny odszraniacz |
| osiem | 40A | Opcja |
| dziewięć | 40A | Silnik grzewczy |
| dziesięć | 7,5 A | Wewnętrzne światło |
| jedenaście | 15A | FI E / M (ECM) |
| 12 | 7,5 A | Kopia zapasowa, Radio |
| 13 | 15A | Małe światło |
| czternaście | 20A | Sprzęgło magnetyczne (A/C), wentylator skraplacza (A/C) |
| piętnaście | 20A | Miłośnik |
| szesnaście | 20A | Klakson, światło hamowania |
| 17 | 10 A | Ryzyko |
Skrzynka bezpieczników ABS
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 40A | Silnik ABS |
| 2 | 20A | ABS B1 |
| 3 | 15A | ABS B2 |
| 4 | 10 A | Jednostka ABS |
