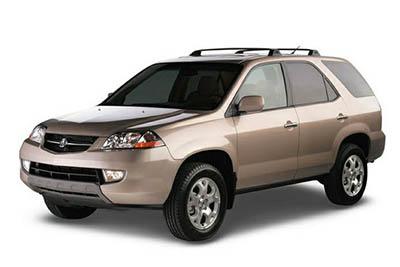

W tym artykule rozważymy pierwszą generację Acura MDX (YD1), wyprodukowaną w latach 2001-2006. Tutaj znajdziesz schematy skrzynek bezpieczników Acura MDX 2001, 2002, 2003, 2004, 2005 i 2006 , uzyskaj informacje o lokalizacji panele bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Układ bezpieczników Acura MDX 2001-2006
Bezpieczniki do gniazda zapalniczki/gniazda w Acura MDX to bezpiecznik nr 5 w skrzynce bezpieczników pomocniczych pod maską (tylne gniazdo akcesoriów) i bezpiecznik nr 9 w skrzynce bezpieczników wewnętrznych (strona pasażera) (akcesorium z przodu gniazda).
Komora silnika
Główna skrzynka bezpieczników pod maską znajduje się w tylnej części komory silnika po stronie pasażera.
Wtórna skrzynka bezpieczników znajduje się w komorze silnika obok akumulatora.
Wnętrze (strona kierowcy)
Wewnętrzne skrzynki bezpieczników znajdują się pod deską rozdzielczą z każdej strony.
Wnętrze (strona pasażera)
Aby otworzyć skrzynkę bezpieczników po stronie pasażera, pociągnij za prawą krawędź pokrywy.
Reklamy reklamowe
2002, 2003
Główna skrzynka bezpieczników pod maską (2002-2003)
Przyporządkowanie głównej skrzynki bezpieczników pod maską (2002, 2003)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 20 lat | Zapasowy bezpiecznik |
| 2 | 30 lat | Zapasowy bezpiecznik |
| 3 | 20 lat | Prawy reflektor |
| 4 | 15 lat | ACGS |
| pięć | 15 lat | Ryzyko |
| 6 | – | Nieużywany |
| 7 | 20 lat | Zatrzymać |
| osiem | 20 lat | Lewy reflektor |
| dziewięć | 20 lat | Radio |
| dziesięć | 40 lat | Elektryczny silnik szyby |
| jedenaście | 30 lat | Tył A / C |
| 12 | 30 lat | Tylny odszraniacz |
| 13 | 40 lat | Kopia zapasowa, ACC |
| czternaście | 40 lat | Fotel elektryczny |
| piętnaście | 40 lat | Silnik grzewczy |
| szesnaście | 30 lat | Miłośnik |
| 17 | 7,5 A | Zapasowy bezpiecznik |
| 18 | 10 A | Zapasowy bezpiecznik |
| dziewiętnaście | 15 lat | Zapasowy bezpiecznik |
| dwadzieścia | 120 A | Bateria |
| 21 | 30 lat | Wentylator skraplacza |
| 22 | 7,5 A | Sprzęgło MG |
| 23 | 50 A | IGI główne |
| 24 | 20 lat | Światła przeciwmgielne |
Dodatkowa skrzynka bezpieczników pod maską (2002)
Przyporządkowanie dodatkowej skrzynki bezpieczników pod maską (2002)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 40 lat | Silnik ABS |
| 2 | 20 lat | ABS F / S |
| 3 | 20 lat | Tylne gniazdo ACC |
| 4 | 20 lat | Napęd na 4 koła |
Dodatkowa skrzynka bezpieczników pod maską (2003)
Przyporządkowanie dodatkowej skrzynki bezpieczników pod maską (2003)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 20 lat | Tylny system rozrywki |
| 2 | 40 lat | Przekaźnik VSA F / S |
| 3 | 30 lat | Silnik VSA |
| 4 | 20 lat | Napęd na 4 koła |
| pięć | 20 lat | Tylne gniazdo akcesoriów |
| 6 | 15 lat | ITP |
| 7 | 15 lat | Cewki IG |
| osiem | 15 lat | KOLANA |
| dziewięć | 7,5 A | Kopia zapasowa FI |
| dziesięć | 20 lat | P / W DR |
Reklamy reklamowe
Wnętrze (strona kierowcy)
Przyporządkowanie wewnętrznej skrzynki bezpieczników (po stronie kierowcy) (2002, 2003)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 15 lat | Pompa paliwowa |
| 2 | 10 A | SRS |
| 3 | 7,5 A | Sterowanie nagrzewnicą, przekaźnik sprzęgła klimatyzacji, przekaźnik wentylatora chłodzącego |
| 4 | 7,5 A | Lustro mocy |
| pięć | 10 A | Światła do jazdy dziennej (modele kanadyjskie) / tylna wycieraczka |
| 6 | 15 lat | ECU (PCM), tempomat |
| 7 | 7,5 A | OPDS |
| osiem | 7,5 A | Przekaźnik ACC |
| dziewięć | 10 A | Światła cofania, światła przyrządów |
| dziesięć | 7,5 A | Klapki na oczy |
| jedenaście | 15 lat | Cewki IG |
| 12 | 30 lat | Wycieraczka przedniej szyby |
| 13 | 7,5 A | Sygnał startowy |
Wnętrze (strona pasażera) (2002, 2003)
Przyporządkowanie wewnętrznej skrzynki bezpieczników (strona pasażera) (2002, 2003)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 30 lat | Szyberdach |
| 2 | 20 lat | Elektrycznie rozkładany fotel kierowcy |
| 3 | 20 lat | Przesuwane siedzenie pasażera |
| 4 | 20 lat | Przesuwane siedzenie kierowcy |
| pięć | 20 lat | Elektryczne rozkładanie fotela pasażera |
| 6 | 10 A | Światła do jazdy dziennej (modele kanadyjskie) |
| 7 | 20 lat | Elektrycznie sterowana tylna szyba po stronie kierowcy |
| osiem | 20 lat | Elektryczna szyba pasażera z przodu |
| dziewięć | 15 lat | Przednie gniazdo akcesoriów |
| dziesięć | 15 lat | Małe światło |
| jedenaście | 10 A | Oświetlenie wnętrza, radio |
| 12 | 20 lat | Elektryczne blokowanie drzwi |
| 13 | 7,5 A | Aby zabezpieczyć |
| czternaście | 20 lat | Podgrzewane siedzenie |
| piętnaście | 20 lat | Elektrycznie sterowana szyba kierowcy |
| szesnaście | 20 lat | Elektrycznie sterowana tylna szyba po stronie pasażera |
2004
Reklamy reklamowe
Główna skrzynka bezpieczników pod maską
Przyporządkowanie głównej skrzynki bezpieczników pod maską (2004)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 20 lat | Zapasowy bezpiecznik |
| 2 | 30 lat | Zapasowy bezpiecznik |
| 3 | 20 lat | Prawy reflektor |
| 4 | 15 lat | ACGS |
| pięć | 15 lat | Ryzyko |
| 6 | – | Nieużywany |
| 7 | 20 lat | Zatrzymać |
| osiem | 20 lat | Lewy reflektor |
| dziewięć | 20 lat | Radio |
| dziesięć | 40 lat | Elektryczny silnik szyby |
| jedenaście | 30 lat | Tył A / C |
| 12 | 30 lat | Tylny odszraniacz |
| 13 | 40 lat | Kopia zapasowa, ACC |
| czternaście | 40 lat | Fotel elektryczny |
| piętnaście | 40 lat | Silnik grzewczy |
| szesnaście | 30 lat | Miłośnik |
| 17 | 7,5 A | Zapasowy bezpiecznik |
| 18 | 10 A | Zapasowy bezpiecznik |
| dziewiętnaście | 15 lat | Zapasowy bezpiecznik |
| dwadzieścia | 120 A | Bateria |
| 21 | 30 lat | Wentylator skraplacza |
| 22 | 7,5 A | Sprzęgło MG |
| 23 | 50 A | IGI główne |
| 24 | 20 lat | Światła przeciwmgielne |
Dodatkowa skrzynka bezpieczników pod maską
Przyporządkowanie dodatkowej skrzynki bezpieczników pod maską (2004)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 20 lat | Tylny system rozrywki |
| 2 | 40 lat | Przekaźnik VSA F / S |
| 3 | 30 lat | Silnik VSA |
| 4 | 20 lat | Napęd na 4 koła |
| pięć | 20 lat | Tylne gniazdo akcesoriów |
| 6 | 15 lat | ITP |
| 7 | 15 lat | Cewki IG |
| osiem | 15 lat | KOLANA |
| dziewięć | 7,5 A | Kopia zapasowa FI |
| dziesięć | 20 lat | P / W DR |
Reklamy reklamowe
Wnętrze (strona kierowcy)
Przyporządkowanie wewnętrznej skrzynki bezpieczników (po stronie kierowcy) (2004)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 15 lat | Pompa paliwowa |
| 2 | 10 A | SRS |
| 3 | 7,5 A | Sterowanie nagrzewnicą, przekaźnik sprzęgła klimatyzacji, przekaźnik wentylatora chłodzącego |
| 4 | 7,5 A | Lustro mocy |
| pięć | 10 A | Światła do jazdy dziennej (modele kanadyjskie) / tylna wycieraczka |
| 6 | 15 lat | ECU (PCM), tempomat |
| 7 | 7,5 A | OPDS |
| osiem | 7,5 A | Przekaźnik ACC |
| dziewięć | 10 A | Światła cofania, światła przyrządów, TPMS |
| dziesięć | 7,5 A | Klapki na oczy |
| jedenaście | 15 lat | Cewki IG |
| 12 | 30 lat | Wycieraczka przedniej szyby |
| 13 | – | Nieużywany |
Pomocniczy po stronie kierowcy
Pomocnicza strona kierowcy (2004, 2005, 2006)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 7,5 A | klakson |
| 2 | 7,5 A | Jednostka ELD, jednostka sterująca immobilizera, jednostka sterująca VSA, alternator |
| 3 | 7,5 A | Automatyczne wycieraczki przedniej szyby |
Wnętrze (strona pasażera)
Przyporządkowanie wewnętrznej skrzynki bezpieczników (strona pasażera) (2004)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 30 lat | Szyberdach |
| 2 | 20 lat | Elektrycznie rozkładany fotel kierowcy |
| 3 | 20 lat | Przesuwane siedzenie pasażera |
| 4 | 20 lat | Przesuwane siedzenie kierowcy |
| pięć | 20 lat | Elektryczne rozkładanie fotela pasażera |
| 6 | 10 A | Światła do jazdy dziennej (modele kanadyjskie) |
| 7 | 20 lat | Elektrycznie sterowana tylna szyba po stronie kierowcy |
| osiem | 20 lat | Elektryczna szyba pasażera z przodu |
| dziewięć | 15 lat | Przednie gniazdo akcesoriów |
| dziesięć | 15 lat | Małe światło |
| jedenaście | 10 A | Oświetlenie wewnętrzne, TPMS |
| 12 | 20 lat | Elektryczne blokowanie drzwi |
| 13 | 7,5 A | Kopia zapasowa, zegar |
| czternaście | 20 lat | Podgrzewane siedzenie |
| piętnaście | 20 lat | Elektrycznie sterowana szyba kierowcy |
| szesnaście | 20 lat | Elektrycznie sterowana tylna szyba po stronie pasażera |
2005, 2006
Reklamy reklamowe
Główna skrzynka bezpieczników pod maską
Przyporządkowanie głównej skrzynki bezpieczników pod maską (2005, 2006)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 20 lat | Zapasowy bezpiecznik |
| 2 | 30 lat | Zapasowy bezpiecznik |
| 3 | 20 lat | Prawy reflektor |
| 4 | 15 lat | ACGS |
| pięć | 15 lat | Ryzyko |
| 6 | – | Nieużywany |
| 7 | 20 lat | Zatrzymać |
| osiem | 20 lat | Lewy reflektor |
| dziewięć | 20 lat | Radio |
| dziesięć | 40 lat | Elektryczny silnik szyby |
| jedenaście | 30 lat | Tył A / C |
| 12 | 30 lat | Tylny odszraniacz |
| 13 | 40 lat | Kopia zapasowa, ACC |
| czternaście | 40 lat | Fotel elektryczny |
| piętnaście | 40 lat | Silnik grzewczy |
| szesnaście | 30 lat | Miłośnik |
| 17 | 7,5 A | Zapasowy bezpiecznik |
| 18 | 10 A | Zapasowy bezpiecznik |
| dziewiętnaście | 15 lat | Zapasowy bezpiecznik |
| dwadzieścia | 120 A | Bateria |
| 21 | 30 lat | Wentylator skraplacza |
| 22 | 7,5 A | Sprzęgło MG |
| 23 | 50 A | IGI główne |
| 24 | 20 lat | Światła przeciwmgielne |
Dodatkowa skrzynka bezpieczników pod maską
Przyporządkowanie dodatkowej skrzynki bezpieczników pod maską (2005, 2006)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 20 lat | Tylny system rozrywki |
| 2 | 40 lat | Przekaźnik VSA F / S |
| 3 | 30 lat | Silnik VSA |
| 4 | 20 lat | Napęd na 4 koła |
| pięć | 20 lat | Tylne gniazdo akcesoriów |
| 6 | 15 lat | ITP |
| 7 | 15 lat | Cewki IG |
| osiem | 15 lat | KOLANA |
| dziewięć | 7,5 A | Kopia zapasowa FI |
| dziesięć | 20 lat | P / W DR |
Wnętrze (strona kierowcy)
Przyporządkowanie wewnętrznej skrzynki bezpieczników (po stronie kierowcy) (2005, 2006)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 15 lat | Pompa paliwowa |
| 2 | 10 A | SRS |
| 3 | 7,5 A | Sterowanie nagrzewnicą, przekaźnik sprzęgła klimatyzacji, przekaźnik wentylatora chłodzącego |
| 4 | 7,5 A | Lustro mocy |
| pięć | 10 A | Światła do jazdy dziennej (modele kanadyjskie) / tylna wycieraczka |
| 6 | 15 lat | ECU (PCM), tempomat |
| 7 | 7,5 A | OPDS, OnStar |
| osiem | 7,5 A | Przekaźnik ACC |
| dziewięć | 10 A | Światła cofania, światła przyrządów, TPMS |
| dziesięć | 7,5 A | Klapki na oczy |
| jedenaście | 15 lat | Cewki IG |
| 12 | 30 lat | Wycieraczka przedniej szyby |
| 13 | – | Nieużywany |
Pomocniczy po stronie kierowcy
Pomocnicza strona kierowcy (2004, 2005, 2006)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 7,5 A | klakson |
| 2 | 7,5 A | Jednostka ELD, jednostka sterująca immobilizera, jednostka sterująca VSA, alternator |
| 3 | 7,5 A | Automatyczne wycieraczki przedniej szyby |
Wnętrze (strona pasażera)
Przyporządkowanie wewnętrznej skrzynki bezpieczników (strona pasażera) (2005, 2006)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 30 lat | Szyberdach |
| 2 | 20 lat | Elektrycznie rozkładany fotel kierowcy |
| 3 | 20 lat | Przesuwane siedzenie pasażera |
| 4 | 20 lat | Przesuwane siedzenie kierowcy |
| pięć | 20 lat | Elektryczne rozkładanie fotela pasażera |
| 6 | 10 A | Światła do jazdy dziennej, OnStar (modele kanadyjskie) |
| 7 | 20 lat | Elektrycznie sterowana tylna szyba po stronie kierowcy |
| osiem | 20 lat | Elektryczna szyba pasażera z przodu |
| dziewięć | 15 lat | Przednie gniazdo akcesoriów, HFL, OnStar |
| dziesięć | 15 lat | Małe światło |
| jedenaście | 10 A | Oświetlenie wewnętrzne, TPMS, HFL |
| 12 | 20 lat | Elektryczne blokowanie drzwi |
| 13 | 7,5 A | Kopia zapasowa, zegar |
| czternaście | 20 lat | Podgrzewane siedzenie |
| piętnaście | 20 lat | Elektrycznie sterowana szyba kierowcy |
| szesnaście | 20 lat | Elektrycznie sterowana tylna szyba po stronie pasażera |
