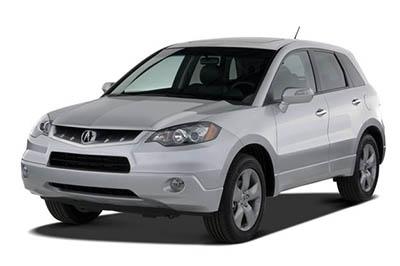

W tym artykule rozważamy pierwszą generację Acura RDX (TB1 / TB2), produkowaną od 2007 do 2012 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Acura RDX 2007, 2008, 2009, 2010, 2011 i 2012 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i dowiedz się więcej o przypisaniu każdego bezpiecznika (układzie bezpieczników).
Contents
Układ bezpieczników Acura RDX 2007-2012
Bezpieczniki zapalniczki / wtyczki Acura RDX to bezpieczniki nr 28 i 29 w wewnętrznej skrzynce bezpieczników.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Znajduje się w lewym dolnym rogu kierowcy.
Główna skrzynka bezpieczników pod maską
Znajduje się w komorze silnika po stronie kierowcy.
Aby otworzyć, naciśnij karty, jak pokazano.
Dodatkowa skrzynka bezpieczników pod maską
Znajduje się obok baterii.
Aby otworzyć, naciśnij karty, jak pokazano.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2007, 2008
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2007, 2008)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 7,5 A | SH-AWD |
| 2 | 20 lat | Pompa paliwowa |
| 3 | 15 lat | ACG |
| 4 | 7,5 A | ABS / VSA |
| pięć | 15 lat | Podgrzewane siedzenie |
| 6 | 20 lat | Światła przeciwmgielne FR |
| 7 | 7,5 A | Wspornik do drewna na siedzenie kierowcy |
| osiem | 10 A | Wycieraczka RR |
| dziewięć | 7,5 A | OPDS |
| dziesięć | 7,5 A | Metr |
| jedenaście | 10 A | SRS |
| 12 | 10 A | Reflektor prawy wysoko |
| 13 | 10 A | Reflektor lewy wysoki |
| czternaście | 7,5 A | Małe światła (wnętrze) |
| piętnaście | 15 lat | Małe światła (zewnętrzne) |
| szesnaście | 15 lat | Reflektor prawy niski |
| 17 | 15 lat | Reflektor lewy niski |
| 18 | 20 lat | Wysoka główna latarnia morska |
| dziewiętnaście | 20 lat | Małe światło główne |
| dwadzieścia | 7,5 A | TPMS |
| 21 | 30 lat | Główny niski reflektor |
| 22 | – | Nieużywany |
| 23 | – | Nieużywany |
| 24 | 20 lat | Szyberdach |
| 25 | 20 lat | Zamek |
| 26 | 20 lat | Elektrycznie sterowana szyba kierowcy |
| 27 | – | Nieużywany |
| 28 | 15 lat | Gniazdo akcesoriów (przedział konsoli) |
| 29 | 15 lat | + B ACC |
| trzydzieści | 20 lat | Elektryczne okno pasażera |
| 31 | 20 lat | Wzmacniacz radiowy |
| 32 | 20 lat | Elektrycznie sterowane tylne prawe okno |
| 33 | 20 lat | Lewa tylna szyba elektryczna |
| 34 | – | Nieużywany |
| 35 | 7,5 A | Radio |
| 36 | 10 A | TUTAJ |
| 37 | 7,5 A | Pożary dzienne |
| 38 | 30 lat | Wycieraczka FR |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2007, 2008)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 100 A | Topliwy zleceniodawca |
| jeden | 30 lat | SH-AWD |
| 2 | 80 A | Opcja główna |
| 2 | 50 A | Główny wyłącznik zapłonu |
| 3 | 20 lat | Bezpieczny w przypadku awarii ABS / VSA |
| 3 | 40 lat | Silnik ABS/VSA |
| 4 | 50 A | Latarnia główna |
| 4 | 40 lat | Główne okno elektryczne |
| pięć | – | Nieużywany |
| 6 | 30 lat | Główny silnik wentylatora |
| 7 | 30 lat | Dodatkowy silnik wentylatora |
| osiem | 30 lat | Tylny odmgławiacz |
| dziewięć | 40 lat | Miłośnik |
| dziesięć | 15 lat | Ryzyko |
| jedenaście | 15 lat | SŁOWO |
| 12 | 15 lat | Zatrzymaj się i klaxon |
| 13 | 20 lat | Fotel elektryczny (odchylany) |
| czternaście | 20 lat | Fotel elektryczny (zjeżdżalnia) |
| piętnaście | 7,5 A | Poziom oleju IGPS |
| szesnaście | – | Nieużywany |
| 17 | 15 lat | Elektryczna pompa próżniowa |
| 18 | 15 lat | Cewki IG |
| dziewiętnaście | 15 lat | Główna FI |
| dwadzieścia | 7,5 A | Sprzęgło MG |
| 21 | 15 lat | DBW |
| 22 | 7,5 A | Wewnętrzne światło |
| 23 | 10 A | Aby zabezpieczyć |
| Wtórny: | ||
| jeden | 7,5 A | Elektryczna pompa próżniowa |
2009
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2009)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 7,5 A | SH-AWD |
| 2 | 20 lat | Pompa paliwowa |
| 3 | 15 lat | ACG |
| 4 | 7,5 A | ABS / VSA |
| pięć | 15 lat | Podgrzewane siedzenie |
| 6 | 20 lat | Światła przeciwmgielne FR |
| 7 | 7,5 A | Elektrycznie regulowane podparcie lędźwiowe fotela kierowcy |
| osiem | 10 A | Wycieraczka RR |
| dziewięć | 7,5 A | OPDS |
| dziesięć | 7,5 A | Metr |
| jedenaście | 10 A | SRS |
| 12 | 10 A | Reflektor prawy wysoko |
| 13 | 10 A | Reflektor lewy wysoki |
| czternaście | 7,5 A | Małe światła (wnętrze) |
| piętnaście | 15 lat | Małe światła (zewnętrzne) |
| szesnaście | 15 lat | Reflektor prawy niski |
| 17 | 15 lat | Reflektor lewy niski |
| 18 | 20 lat | Wysoka główna latarnia morska |
| dziewiętnaście | 20 lat | Małe światło główne |
| dwadzieścia | 7,5 A | TPMS |
| 21 | 30 lat | Główny niski reflektor |
| 22 | – | Nieużywany |
| 23 | – | Nieużywany |
| 24 | 20 lat | Szyberdach |
| 25 | 20 lat | Zamek |
| 26 | 20 lat | Elektrycznie sterowana szyba kierowcy |
| 27 | – | Nieużywany |
| 28 | 15 lat | Gniazdo akcesoriów (przedział konsoli) |
| 29 | 15 lat | ACC |
| trzydzieści | 20 lat | Elektryczne okno pasażera |
| 31 | 20 lat | Wzmacniacz radiowy |
| 32 | 20 lat | Elektrycznie sterowane tylne prawe okno |
| 33 | 20 lat | Lewa tylna szyba elektryczna |
| 34 | – | Nieużywany |
| 35 | 7,5 A | Radio |
| 36 | 10 A | TUTAJ |
| 37 | 7,5 A | Pożary dzienne |
| 38 | 30 lat | Wycieraczka FR |
Komora silnika
Przydział bezpieczników w komorze silnika (2009)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 100 A | Topliwy zleceniodawca |
| jeden | 30 lat | SH-AWD |
| 2 | 80 A | Opcja główna |
| 2 | 50 A | Główny wyłącznik zapłonu |
| 3 | 40 lat | Silnik ARS / VSA |
| 3 | 20 lat | Bezpieczny w przypadku awarii ABS / VSA |
| 4 | 50 A | Latarnia główna |
| 4 | 40 lat | Główne okno elektryczne |
| pięć | 30 lat | Elektryczne rozkładanie fotela pasażera |
| 6 | 30 lat | Główny silnik wentylatora |
| 7 | 30 lat | Dodatkowy silnik wentylatora |
| osiem | 30 lat | Tylny odmgławiacz |
| dziewięć | 40 lat | Miłośnik |
| dziesięć | 15 lat | Ryzyko |
| jedenaście | 15 lat | SŁOWO |
| 12 | 15 lat | Zatrzymaj się i klaxon |
| 13 | 20 lat | Elektrycznie rozkładany fotel kierowcy |
| czternaście | 20 lat | Przesuwane siedzenie kierowcy |
| piętnaście | 7,5 A | TOPS poziom oleju |
| szesnaście | 20 lat | Przesuwane siedzenie pasażera |
| 17 | 15 lat | Elektryczna pompa próżniowa |
| 18 | 15 lat | Cewki IG |
| dziewiętnaście | 15 lat | Główna FI |
| dwadzieścia | 7,5 A | Sprzęgło MG |
| 21 | 15 lat | DBW |
| 22 | 7,5 A | Wewnętrzne światło |
| 23 | 10 A | Aby zabezpieczyć |
| Wtórny: | ||
| jeden | 7,5 A | Elektryczna pompa próżniowa |
| 2 | 20 lat | Elektryczne rozkładanie fotela pasażera |
2011, 2012
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2011, 2012)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 7,5 A | Okno elektryczne / SH-AWD |
| 2 | 20 lat | Pompa paliwowa |
| 3 | 15 lat | ACG |
| 4 | 7,5 A | ABS / VSA |
| pięć | 15 lat | Podgrzewane siedzenie |
| 6 | 20 lat | Światła przeciwmgielne FR |
| 7 | 7,5 A | Elektrycznie regulowane podparcie lędźwiowe fotela kierowcy |
| osiem | 10 A | Wycieraczka RR |
| dziewięć | 7,5 A | OPDS |
| dziesięć | 7,5 A | Metr |
| jedenaście | 10 A | SRS |
| 12 | 10 A | Reflektor prawy wysoko |
| 13 | 10 A | Reflektor lewy wysoki |
| czternaście | 7,5 A | Małe światła (wnętrze) |
| piętnaście | 15 lat | Małe światła (zewnętrzne) |
| szesnaście | 15 lat | Reflektor prawy niski |
| 17 | 15 lat | Reflektor lewy niski |
| 18 | 20 lat | Wysoka główna latarnia morska |
| dziewiętnaście | 20 lat | Małe światło główne |
| dwadzieścia | 7,5 A | TPMS |
| 21 | 30 lat | Główny niski reflektor |
| 22 | – | Nieużywany |
| 23 | 7,5 A | Diagnostyka rozrusznika |
| 24 | 20 lat | Szyberdach |
| 25 | 20 lat | Zamek |
| 26 | 20 lat | Elektrycznie sterowana szyba kierowcy |
| 27 | Nieużywany | |
| 28 | 15 lat | Gniazdo akcesoriów (przedział konsoli) |
| 29 | 15 lat | Gniazdo akcesoriów (przód) |
| trzydzieści | 20 lat | Elektryczne okno pasażera |
| 31 | 20 lat | Wzmacniacz radiowy |
| 32 | 20 lat | Elektrycznie sterowane tylne prawe okno |
| 33 | 20 lat | Lewa tylna szyba elektryczna |
| 34 | Nieużywany | |
| 35 | 7,5 A | Radio |
| 36 | 10 A | TUTAJ |
| 37 | 7,5 A | Pożary dzienne |
| 38 | 30 lat | Wycieraczka FR |
| 39 | 7,5 A | STS |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2011, 2012)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 100 A | Topliwy zleceniodawca |
| jeden | 30 lat | SH-AWD |
| 2 | 80 A | Opcja główna |
| 2 | 50 A | Główny wyłącznik zapłonu |
| 3 | 40 lat | Silnik ARS / VSA |
| 3 | 20 lat | Bezpieczny w przypadku awarii ABS / VSA |
| 4 | 50 A | Latarnia główna |
| 4 | 40 lat | Główne okno elektryczne |
| pięć | 30 lat | Elektryczne rozkładanie fotela pasażera |
| 6 | 30 lat | Główny silnik wentylatora |
| 7 | 30 lat | Dodatkowy silnik wentylatora |
| osiem | 30 lat | Tylny odmgławiacz |
| dziewięć | 40 lat | Miłośnik |
| dziesięć | 15 lat | Ryzyko |
| jedenaście | 15 lat | SŁOWO |
| 12 | 15 lat | Zatrzymaj się i klaxon |
| 13 | 20 lat | Elektrycznie rozkładany fotel kierowcy |
| czternaście | 20 lat | Przesuwane siedzenie kierowcy |
| piętnaście | 7,5 A | TOPS poziom oleju |
| szesnaście | 20 lat | Przesuwane siedzenie pasażera |
| 17 | 15 lat | Elektryczna pompa próżniowa |
| 18 | 15 lat | Cewki IG |
| dziewiętnaście | 15 lat | Główna FI |
| dwadzieścia | 7,5 A | Sprzęgło MG |
| 21 | 15 lat | DBW |
| 22 | 7,5 A | Wewnętrzne światło |
| 23 | 10 A | Aby zabezpieczyć |
| Wtórny: | ||
| jeden | 7,5 A | Elektryczna pompa próżniowa |
| 2 | 20 lat | Elektryczne rozkładanie fotela pasażera |
