Schemat bezpieczników i przekaźników dla Acura RDX (2013-2018)

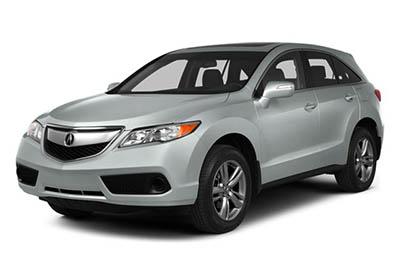

W tym artykule rozważymy drugą generację Acura RDX (TB3 / TB4), wyprodukowaną w latach 2013-2018. Tutaj znajdziesz schematy skrzynek bezpieczników Acura RDX 2013, 2014, 2015, 2016, 2017 i 2018 , uzyskasz informacje o lokalizacji panele bezpieczników wewnątrz samochodu oraz dowiedz się więcej o przypisaniu każdego bezpiecznika (układ bezpieczników)

Contents

Układ bezpieczników Acura RDX 2013-2018
Komora silnika
Przedział pasażerski
2013, 2014, 2015
2016, 2017, 2018

Układ bezpieczników Acura RDX 2013-2018

Bezpieczniki gniazda zapalniczki / gniazda zasilania Acura RDX to bezpieczniki №12 (gniazdo zasilania konsoli środkowej) i №27 (gniazdo zasilania z przodu) w wewnętrznej skrzynce bezpieczników.

Lokalizacja skrzynki bezpieczników

Komora silnika

Znajduje się w pobliżu zbiornika płynu hamulcowego.
Stuknij zakładki, aby otworzyć pudełko.

Lokalizacje bezpieczników są zaznaczone na pokrywie skrzynki bezpieczników.

Przedział pasażerski

Znajduje się pod deską rozdzielczą.

Lokalizacje bezpieczników są pokazane na etykiecie panelu bocznego.

Schematy skrzynek bezpieczników

2013, 2014, 2015

Komora silnika

Reklamy reklamowe

Przydział bezpieczników w komorze silnika (2013, 2014, 2015)

Nie.	Obwód chroniony	Ampery
jeden	EPS	70 lat
jeden	Elektryczny silnik tylnej klapy (niedostępny we wszystkich modelach)	(40A)
jeden	ABS / VSA FSR	20 lat
jeden	Silnik ABS/VSA	40 lat
jeden	E-DPS	30 lat
jeden	Topliwy zleceniodawca	120 A
2	KUBEK ŚW.	50 A
2	Główna skrzynka bezpieczników 1	60 A
2	Główna skrzynka bezpieczników 2	60 A
2	dyrektor generalny	50 A
2	Silnik wentylatora dodatkowego spryskiwacza reflektorów	(30 A) 30 A
2	Tylny odmgławiacz	40 lat
2	Główny silnik wentylatora	30 lat
2	Latarnia główna	30 lat
2	Miłośnik	40 lat
3	Przesuwane siedzenie kierowcy	20 lat
3	Elektrycznie rozkładany fotel kierowcy	20 lat
3	Przesuwane siedzenie pasażera	20 lat
3	Elektryczne rozkładanie fotela pasażera	20 lat
4	–	–
pięć	Bezpieczny de diagnostyczny STR	7,5 A
6	–	–
7	–	–
osiem	–
dziewięć	–	–
dziesięć	–	–
jedenaście	Poziom oleju	7,5 A
12	Światła przeciwmgielne (niedostępne we wszystkich modelach)	(20A)
13	Elektryczne zamykanie tylnej klapy (niedostępne we wszystkich modelach)	(20A)
czternaście	Ryzyko	10 A
piętnaście	IGP2	15 lat
szesnaście	Cewki IG	15 lat
17	Zatrzymać	10 A
18	klakson	10 A
dziewiętnaście	CWU	10 A
dwadzieścia	Prawe światło mijania (modele z żarówkami halogenowymi do świateł mijania)	10 A
dwadzieścia	Prawe światło mijania reflektora (modele z żarówkami rurowymi wysokiego napięcia)	15A
21	żarówki)	7,5 A
22	DBW	15 lat
23	Światło mijania lewego reflektora (modele z żarówkami halogenowymi do świateł mijania)	10 A
23	Światło mijania lewego przedniego reflektora (modele z wysokonapięciowymi żarówkami wyładowczymi)	15A
24	ACC	10 A
25	Główna FI	(15A)
26	Przyczepa	(20A)
27	Mały	20 lat
28	Światła wewnętrzne	7,5 A
29	Aby zabezpieczyć	10 A

Przedział pasażerski

Rozmieszczenie bezpieczników w wewnętrznej skrzynce bezpieczników (2013, 2014, 2015)

Nie.	Obwód chroniony	Ampery
jeden	–	–
2	ACG	15 lat
3	SRS	10 A
4	Pompa paliwowa	15 lat
pięć	Metr	7,5 A
6	Opcja	7,5 A
7	VB W LEWO	10 A
osiem	Silnik zamka drzwi przednia prawa strona (odblokowanie)	15 lat
dziewięć	Lewa tylna strona	15 lat
dziewięć	Silnik zamka drzwi (odblokowanie)	15 lat
dziesięć	Moc lędźwiowa	7,5 A
jedenaście	Dach księżycowy	20 lat
12	Gniazdo zasilania akcesoriów (konsola środkowa)	15 lat
13	Podkładka główna	15 lat
czternaście	Siedzisko cieplejsze	15 lat
piętnaście	Silnik zamka drzwi kierowcy (odblokowanie)	10 A
szesnaście	–	–
17	–	–
18	–	–
dziewiętnaście	ACC	7,5 A
dwadzieścia	Blokada klawiszy ACC	7,5 A
21	Światła włączone przez cały dzień	7,5 A
22	A/C	7,5 A
23	Wycieraczka tylnej szyby	10 A
24	ABS / VSA	7,5 A
25	–	–
26	Wzmacniacz dźwięku	20 lat
27	Gniazdo zasilania akcesoriów (przód)	15 lat
28	–	–
29	SZWO	7,5 A
trzydzieści	Silnik zamka drzwi kierowcy (zamek)	10 A
31	Inteligentny	10 A
32	Silnik zamka drzwi przednia prawa strona (ryglowanie)	15 lat
33	Silnik zamka tylnych lewych drzwi (ryglowanie)	15 lat
34	Małe światła	7,5 A
35	Oświetlenie	7,5 A
36	Główna wycieraczka tylna	10 A
37	–	–
38	Światło drogowe lewego reflektora	10 A
39	Światła drogowe, prawe	10 A
40	TPMS	7,5 A
41	Zamek	20 lat
42	Elektrycznie sterowana szyba kierowcy	20 lat
43	Prawe tylne szyby elektryczne	20 lat
44	Elektryczna szyba przednia prawa	20 lat
45	Lewa tylna szyba elektryczna	20 lat
46	Wycieraczka	30 lat

2016, 2017, 2018

Reklamy reklamowe

Komora silnika

Przydział bezpieczników w komorze silnika (2016, 2017, 2018)

Nie.	Obwód chroniony	Ampery
jeden	EPS	70 lat
jeden	Elektryczny silnik tylnej klapy	(40A)
jeden	ABS / VSA FSR	20 lat
jeden	Silnik ABS/VSA	40 lat
jeden	E-DPS	(30A)
jeden	Topliwy zleceniodawca	120 A
jeden	–	50 A
2	Główna skrzynka bezpieczników 1	60 A
2	Główna skrzynka bezpieczników 2	60 A
2	dyrektor generalny	50 A
2	Spryskiwacz reflektorów (niedostępny we wszystkich modelach)	(30A)
2	Dodatkowy silnik wentylatora	30 lat
2	Tylny odmgławiacz	40 lat
2	Główny silnik wentylatora	30 lat
2	Latarnia główna	30 lat
2	Miłośnik	40 lat
3	STCUT1	40 lat
3	IG Główny	30 lat
3	Główny bezpiecznik podrzędny	(40A)
3	Główny IG2	30 lat
4	Ogrzewanie tylnych siedzeń (niedostępne we wszystkich modelach)	(20A)
pięć	Bezpieczny de diagnostyczny STR	7,5 A
6	Dźwięk (ODMD) (niedostępny we wszystkich modelach)	(15A)
7	–	–
osiem	–
dziewięć	–	–
dziesięć	–	–
jedenaście	Poziom oleju	7,5 A
12	Światła przeciwmgielne (niedostępne we wszystkich modelach)	(20A)
13	Elektryczne zamykanie tylnej klapy	(20A)
czternaście	Ryzyko	10 A
piętnaście	IGP2	15 lat
szesnaście	Cewki IG	15 lat
17	Zatrzymać	10 A
18	klakson	10 A
dziewiętnaście	CWU	20 lat
dwadzieścia	Prawy reflektor mijania	15 lat
21	Sprzęgło MG	7,5 A
22	DBW	15 lat
23	Światło mijania lewego reflektora	15 lat
24	DRL	(10 A)
25	Główna FI	15 lat
26	Przyczepa	(20A)
27	Mały	20 lat
28	Światła wewnętrzne	7,5 A
29	Utworzyć kopię zapasową	10 A

Reklamy reklamowe

Przedział pasażerski

Rozmieszczenie bezpieczników w wewnętrznej skrzynce bezpieczników (2016, 2017, 2018)

Nie.	Obwód chroniony	Ampery
jeden	–	–
2	ACG	15 lat
3	SZWO	7,5 A
4	Pompa paliwowa	15 lat
pięć	Metr	7,5 A
6	Wycieraczka tylnej szyby	10 A
7	VB W LEWO	10 A
osiem	Silnik zamka drzwi przednia prawa strona (odblokowanie)	15 lat
dziewięć	Lewa tylna strona	15 lat
dziewięć	Silnik zamka drzwi (odblokowanie)	15 lat
dziesięć	Moc lędźwiowa	7,5 A
jedenaście	Dach księżycowy	20 lat
12	Gniazdo zasilania akcesoriów (konsola środkowa)	20 lat
13	Podkładka główna	15 lat
czternaście	Siedzisko cieplejsze	20 lat
piętnaście	Silnik zamka drzwi kierowcy (odblokowanie)	10 A
szesnaście	Przesuwane siedzenie kierowcy	20 lat
17	Elektrycznie rozkładany fotel kierowcy	20 lat
18	Przesuwane siedzenie pasażera	20 lat
dziewiętnaście	ACC	7,5 A
dwadzieścia	Blokada klawiszy ACC	7,5 A
21	Światła włączone przez cały dzień	7,5 A
22	A/C	7,5 A
23	Opcja	10 A
24	ABS / VSA	7,5 A
25	IDAS	(10 A)
26	Wzmacniacz audio (modele bez systemu nawigacji)	20 lat
26	Wzmacniacz audio (modele z systemem nawigacji)	30 lat
27	Gniazdo zasilania akcesoriów (przód)	20 lat
28	–	–
29	SRS	10 A
trzydzieści	Silnik zamka drzwi kierowcy (zamek)	10 A
31	Inteligentny	10 A
32	Silnik zamka drzwi przednia prawa strona (ryglowanie)	15 lat
33	Silnik zamka tylnych lewych drzwi (ryglowanie)	15 lat
34	Małe światła	7,5 A
35	Oświetlenie	7,5 A
36	Główna wycieraczka tylna	10 A
37	Elektryczne rozkładanie fotela pasażera	20 lat
38	Światło drogowe lewego reflektora	10 A
39	Światła drogowe, prawe	10 A
40	–	–
41	Zamek	20 lat
42	Elektrycznie sterowana szyba kierowcy	20 lat
43	Prawe tylne szyby elektryczne	20 lat
44	Elektryczna szyba przednia prawa	20 lat
45	Lewa tylna szyba elektryczna	20 lat
46	Wycieraczka	30 lat
