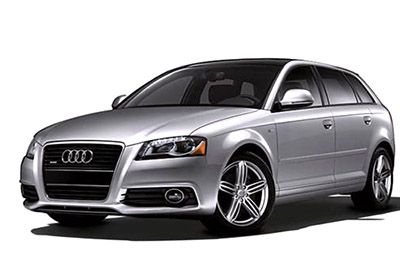

W tym artykule rozważymy drugą generację Audi A3 / S3 (8P) po liftingu, produkowane od 2008 do 2012 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Audi A3 i S3 2008, 2009, 2010, 2011 i 2012 , uzyskaj informacje o rozmieszczeniu paneli bezpieczników wewnątrz samochodu i dowiedz się więcej o przypisaniu każdego bezpiecznika (umieszczeniu bezpieczników).
Układ bezpieczników Audi A3 / S3 2008-2012
Bezpieczniki zapalniczki / gniazda w Audi A3 / S3 to bezpiecznik nr 24 (zapalniczka) i bezpiecznik nr 26 (gniazdo w bagażniku) w tablicy rozdzielczej.
Lokalizacja skrzynki bezpieczników
Panel
Skrzynka bezpieczników znajduje się na lewej krawędzi deski rozdzielczej, za pokrywą.
Komora silnika
Schematy skrzynek bezpieczników
Reklamy reklamowe
2008
Panel
Rozmieszczenie bezpieczników w tablicy rozdzielczej (2008)
| Numer | Ekwipunek | Natężenie [A] |
|---|---|---|
| jeden | Elementy silnika (I), ręczna regulacja reflektorów, automatyczna regulacja reflektorów Moduł sterujący AFS, elementy silnika (II), włącznik światła (światła / włącznik światła), gniazdo diagnostyczne | dziesięć |
| 2 | Napęd na wszystkie koła, automatyczna skrzynia biegów, moduł sterujący do transmisji danych CAN (brama), elektromechaniczny układ kierowniczy, automatyczne drzwi zmiany biegów, przekaźnik silnika, sterownik zbiornika paliwa, sterownik silnika, sterowanie hamulcami (ABS), elektroniczny program stabilizacji (ESP) , Regulacja antypoślizgowa (ASRI, włącznik świateł hamowania) | dziesięć |
| 3 | Poduszka powietrzna | pięć |
| 4 | Klimatyzacja (czujnik ciśnienia, czujnik jakości powietrza), przycisk elektronicznego programu stabilizacji (ESP), regulacja antypoślizgowa (ASRI, czujnik poziomu oleju (WIVI, włącznik świateł cofania, ogrzewanie przednich foteli, wykrywanie zajętości pojazdów amerykańskich), nawigacja, garaż otwieracz drzwi, automatyczne przyciemnianie lusterek, podgrzewane dysze spryskiwaczy, klimatyzacja (moduł sterujący) | pięć |
| pięć | Reflektory AFS (lewa strona) | pięć |
| 6 | Reflektory AFS (prawa strona) | pięć |
| 7 | – | – |
| osiem | – | – |
| dziewięć | – | – |
| dziesięć | – | – |
| jedenaście | – | – |
| 12 | Centralny zamek (drzwi przednie) | dziesięć |
| 13 | Centralny zamek (tylne drzwi), komfortowa elektronika (moduł sterujący) | dziesięć |
| czternaście | Elektroniczny program stabilizacji (ESP) (moduł sterujący), automatyczna skrzynia biegów (moduł sterujący, automatyczna skrzynia biegów bramy zmiany biegów) | dziesięć |
| piętnaście | Oświetlenie wewnętrzne, lampki do czytania | dziesięć |
| szesnaście | Złącze diagnostyczne, czujnik deszczu, klimatyzacja (moduł sterujący) | dziesięć |
| 17 | System ostrzegania przed kradzieżą | pięć |
| 18 | Rozrusznik diagnostyczny | pięć |
| dziewiętnaście | – | – |
| dwadzieścia | – | – |
| 21 | – | – |
| 22 | Klimatyzacja (wentylator) | 40 |
| 23 | Elektrycznie sterowana szyba po stronie kierowcy, przednia | trzydzieści |
| 24 | Zapalniczka | dwadzieścia |
| 25 | Odmgławiacz tylnej szyby | trzydzieści |
| 26 | Gniazdko w bagażniku | dwadzieścia |
| 27 | Moduł sterujący zbiornika paliwa, pompa paliwa | piętnaście |
| 28 | Elektrycznie sterowana szyba tylna | trzydzieści |
| 29 | – | – |
| trzydzieści | Automatyczna skrzynia | dwadzieścia |
| 31 | Automatyczna skrzynia biegów (pompa próżniowa) | dwadzieścia |
| 32 | – | – |
| 33 | Dach przesuwny / składany | dwadzieścia |
| 34 | – | – |
| 35 | – | – |
| 36 | Podparcie lędźwi | dziesięć |
| 37 | Podgrzewane fotele przednie | dwadzieścia |
| 38 | Elektryczna szyba przednia po stronie pasażera | trzydzieści |
| 39 | – | – |
| 40 | Ogrzewanie (wentylator dmuchawy) | 40 |
| 41 | Wycieraczka tylnej szyby | piętnaście |
| 42 | Wycieraczka (pompa spryskiwacza) | piętnaście |
| 43 | Komfortowa elektronika (moduł sterujący) | dwadzieścia |
| 44 | Moduł sterujący przyczepy | dwadzieścia |
| 45 | Moduł sterujący przyczepy | piętnaście |
| 46 | – | – |
| 47 | Pakiet telefonu komórkowego (interfejs VDA) | pięć |
| 48 | – | – |
| 49 | – | – |
Reklamy reklamowe
Komora silnika, wersja z 30 bezpiecznikami wtykowymi
Przydział bezpieczników w komorze silnika, wariant z 30 bezpiecznikami wtykowymi (2008)
| Numer | Ekwipunek | Natężenie [A] |
|---|---|---|
| F1 | – | – |
| F2 | Elektronika koła stalowego | pięć |
| F3 | Napięcie baterii | pięć |
| F4 | Zawory układu przeciwblokującego (ABS) | trzydzieści |
| F5 | Moduł kontroli transmisji | piętnaście |
| F6 | Moduł deski rozdzielczej | pięć |
| F7 | Moduł kontroli transmisji | trzydzieści |
| F8 | System nawigacji, system radiowy | 15/25 |
| F9 | System nawigacyjny, radio cyfrowe, telefon komórkowy, sprzęt telewizyjny | pięć |
| F10 | Moduł sterujący silnika, przekaźnik główny | 5/10 |
| F11 | – | – |
| F12 | Moduł sterujący do transmisji danych CAN (bramka) | pięć |
| F13 | Moduł sterujący silnika | 15/25 |
| F14 | Cewki zapłonowe | dwadzieścia |
| F15 | Diagnostyka zbiornika, czujnik tlenu | 10/15 |
| F 16 | Pompa układu przeciwblokującego (ABS) | trzydzieści |
| F17 | klakson | piętnaście |
| F18 | Wzmacniacz dźwięku | trzydzieści |
| F19 | System wycieraczek przednich | trzydzieści |
| F20 | Zawór regulacji objętości | dwadzieścia |
| F21 | Czujnik tlenu | dziesięć |
| F22 | Przełącznik pedału sprzęgła, przełącznik świateł hamowania | pięć |
| F23 | Przekaźnik silnika, elementy silnika | 5/10/15 |
| F24 | Elementy silnika | dziesięć |
| F25 | Oświetlenie z prawej strony (sterownik instalacji elektrycznej) | trzydzieści |
| F26 | Oświetlenie lewe (sterownik instalacji elektrycznej) | trzydzieści |
| F27 | Pompa powietrza wtórnego | 40 |
| F28 | Zacisk przekaźnika zasilania 15 | 40 |
| F29 | Rozmieszczenie bezpieczników w lewej tablicy rozdzielczej (wyposażenie specjalne) | pięćdziesiąt |
| F30 | Zacisk przekaźnika mocy 75 | pięćdziesiąt |
Reklamy reklamowe
Komora silnika, wersja z 54 bezpiecznikami wtykowymi
Przydział bezpieczników w komorze silnika, wariant z 54 bezpiecznikami wtykowymi (2008)
| Numer | Ekwipunek | Natężenie [A] |
|---|---|---|
| F1 | Pompa układu przeciwblokującego (ABS) | trzydzieści |
| F2 | Pompa układu przeciwblokującego (ABS) | trzydzieści |
| F3 | – | – |
| F4 | Napięcie baterii | pięć |
| F5 | klakson | piętnaście |
| F6 | Pompa paliwa/zawór regulacji objętości | piętnaście |
| F7 | – | – |
| F8 | – | – |
| F9 | Elementy silnika | dziesięć |
| F10 | Sprawdzenie zbiornika paliwa, masowy przepływomierz powietrza | dziesięć |
| F11 | Czujniki tlenu przed katalizatorem | dziesięć |
| F12 | Czujniki tlenu za katalizatorem | dziesięć |
| F13 | Automatyczna skrzynia | piętnaście |
| F14 | – | – |
| F15 | Pompa powrotna wody | dziesięć |
| F 16 | Elektronika kierownicy | pięć |
| F17 | Moduł deski rozdzielczej | pięć |
| F18 | Wzmacniacz dźwięku | trzydzieści |
| F19 | System nawigacji, system radiowy | 15/25 |
| F20 | System nawigacyjny, radio cyfrowe, telefon komórkowy, sprzęt telewizyjny | pięć |
| F21 | – | – |
| F22 | – | – |
| F23 | Moduł sterowania silnikiem, przekaźnik główny | dziesięć |
| F24 | Moduł sterujący do transmisji danych CAN (bramka) | pięć |
| F25 | – | – |
| F26 | – | – |
| F27 | – | – |
| F28 | Moduł sterujący silnika | piętnaście |
| F29 | Przekaźnik silnikowy, komponenty inżynierskie | pięć |
| F30 | – | – |
| F31 | System wycieraczek przednich | trzydzieści |
| F32 | – | – |
| F33 | – | – |
| F34 | – | – |
| F35 | – | – |
| F36 | – | – |
| F37 | – | – |
| F38 | Elementy silnika | dziesięć |
| F39 | Przełącznik pedału sprzęgła, przełącznik świateł hamowania | pięć |
| F40 | Cewki zapłonowe | |
| F41 | – | – |
| F42 | Przekaźnik mocy silnika | pięć |
| F43 | Cewki zapłonowe | trzydzieści |
| F44 | – | – |
| F45 | – | – |
| F46 | – | – |
| F47 | Oświetlenie lewe (sterownik instalacji elektrycznej) | trzydzieści |
| F48 | Oświetlenie z prawej strony (jednostka sterująca układem elektrycznym) | trzydzieści |
| F49 | Przekaźnik mocy Termina 115 | 40 |
| F50 | – | – |
| F51 | Pompa powietrza wtórnego | 40 |
| F52 | Zacisk przekaźnika mocy 75 | pięćdziesiąt |
| F53 | Rozmieszczenie bezpieczników w lewej tablicy rozdzielczej (wyposażenie specjalne) | pięćdziesiąt |
| F54 | – | – |
2009
Reklamy reklamowe
Panel
Rozmieszczenie bezpieczników w tablicy rozdzielczej (2009)
| Numer | Ekwipunek | Natężenie [A] |
|---|---|---|
| jeden | Ręczna regulacja wiązki reflektorów, automatyczna regulacja wiązki reflektorów, moduł sterujący AFS, elementy silnika, włącznik światła (wyłącznik światła / światła), gniazdo diagnostyczne | dziesięć |
| 2 | Automatyczna skrzynia biegów, moduł sterujący do transmisji danych CAN (bramka), elektromechaniczny układ kierowniczy, drzwi selektora przekaźnik silnika automatycznej skrzyni biegów, sterownik zbiornika paliwa, sterownik silnika, sterowanie hamulcami (ABS), elektroniczny program stabilizacji (ESP), regulacja antypoślizgowa ( ASR), włącznik świateł hamowania | dziesięć |
| 3 | Poduszka powietrzna | pięć |
| 4 | Klimatyzacja (czujnik ciśnienia, czujnik jakości powietrza), przycisk elektronicznego programu stabilizacji (ESP), regulacja antypoślizgowa (ASRI, czujnik poziomu oleju (WIVI, włącznik świateł cofania, ogrzewanie przednich foteli, wykrywanie zajętości pojazdów amerykańskich), nawigacja, garaż otwieracz drzwi, automatyczne przyciemnianie lusterek, podgrzewane dysze spryskiwaczy, klimatyzacja (moduł sterujący) | pięć |
| pięć | Reflektory AFS (lewa strona) | pięć |
| 6 | Reflektory AFS (prawa strona) | pięć |
| 7 | – | – |
| osiem | – | – |
| dziewięć | – | – |
| dziesięć | – | – |
| jedenaście | – | – |
| 12 | Centralny zamek (drzwi przednie) | dziesięć |
| 13 | Centralny zamek (drzwi tylne) | dziesięć |
| czternaście | Elektroniczny program stabilizacji (ESP) (moduł sterujący), bramka zmiany biegów automatycznej skrzyni biegów | dziesięć |
| piętnaście | Oświetlenie wewnętrzne, lampki do czytania | dziesięć |
| szesnaście | Złącze diagnostyczne, czujnik deszczu, klimatyzacja (moduł sterujący), wyświetlacz monitora ciśnienia w oponach (moduł sterujący) | dziesięć |
| 17 | System ostrzegania przed kradzieżą | pięć |
| 18 | Terminal 15 | pięć |
| dziewiętnaście | Napęd na wszystkie koła | dziesięć |
| dwadzieścia | Jazda magnetyczna | pięć |
| 21 | – | – |
| 22 | Miłośnik | 40 |
| 23 | Elektrycznie sterowana szyba po stronie kierowcy, przednia | trzydzieści |
| 24 | Przednie gniazdo zasilania | dwadzieścia |
| 25 | Odmgławiacz tylnej szyby | trzydzieści |
| 26 | Gniazdko w bagażniku | dwadzieścia |
| 27 | Moduł sterujący zbiornika paliwa, pompa paliwa | piętnaście |
| 28 | Elektrycznie sterowana szyba tylna | trzydzieści |
| 29 | – | – |
| trzydzieści | – | – |
| 31 | Automatyczna skrzynia biegów (pompa próżniowa) | dwadzieścia |
| 32 | System spryskiwaczy reflektorów | trzydzieści |
| 33 | Dach przesuwny / składany | dwadzieścia |
| 34 | – | – |
| 35 | – | – |
| 36 | Podparcie lędźwi | dziesięć |
| 37 | Podgrzewane fotele przednie | dwadzieścia |
| 38 | Elektryczna szyba przednia po stronie pasażera | trzydzieści |
| 39 | Interfejs funkcji specjalnych | pięć |
| 40 | Wejście | 40 |
| 41 | Wycieraczka tylnej szyby | piętnaście |
| 42 | Wycieraczka (pompa spryskiwacza) | piętnaście |
| 43 | Komfortowa elektronika (moduł sterujący) | dwadzieścia |
| 44 | Moduł sterujący przyczepy | dwadzieścia |
| 45 | Moduł sterujący przyczepy | piętnaście |
| 46 | – | – |
| 47 | Pakiet telefonu komórkowego (interfejs VDA) | pięć |
| 48 | – | – |
| 49 | – | – |
Reklamy reklamowe
Komora silnika, wersja z 30 bezpiecznikami wtykowymi
Przydział bezpieczników w komorze silnika, wariant z 30 bezpiecznikami wtykowymi (2009)
| Numer | Ekwipunek | Natężenie [A] |
|---|---|---|
| F1 | – | – |
| F2 | Elektronika koła stalowego | pięć |
| F3 | Napięcie baterii | pięć |
| F4 | Zawory ESP, zawory układu przeciwblokującego (ABS) | 20/30 |
| F5 | Moduł kontroli transmisji | piętnaście |
| F6 | Elektronika kół stalowych, deska rozdzielcza | pięć |
| F7 | Moduł kontroli transmisji | trzydzieści |
| F8 | System nawigacji, system radiowy | 15/25 |
| F9 | System nawigacyjny, radio cyfrowe, telefon komórkowy, sprzęt telewizyjny | pięć |
| F10 | Moduł sterujący silnika, przekaźnik główny | 5/10 |
| F11 | – | – |
| F12 | Moduł sterujący do transmisji danych CAN (bramka) | pięć |
| F13 | Moduł sterujący silnika | 15/25 |
| F14 | Cewki zapłonowe | dwadzieścia |
| F15 | Diagnostyka zbiornika, czujnik tlenu | 10/15 |
| F 16 | Jednostka sterująca układu elektrycznego pojazdu (po prawej) | trzydzieści |
| F17 | klakson | piętnaście |
| F18 | Wzmacniacz dźwięku | trzydzieści |
| F19 | System wycieraczek przednich | trzydzieści |
| F20 | Pompa powrotna wody, zawór regulacji objętości | 10/20 |
| F21 | Czujnik tlenu, pompa próżniowa | piętnaście |
| F22 | Przełącznik pedału sprzęgła, przełącznik świateł hamowania | pięć |
| F23 | Przekaźnik silnika, elementy silnika | 5/10/15 |
| F24 | Elementy silnika, pompa powrotna wody | dziesięć |
| F25 | Pompe (ESP/ABS), zawór ABS | 30/40 |
| F26 | Jednostka sterująca układu elektrycznego pojazdu (po lewej) | trzydzieści |
| F27 | Pompa powietrza wtórnego | 40 |
| F28 | – | – |
| F29 | Rozmieszczenie bezpieczników w lewej tablicy rozdzielczej (wyposażenie specjalne) | pięćdziesiąt |
| F30 | Zacisk przekaźnika mocy 15 | pięćdziesiąt |
Reklamy reklamowe
Komora silnika, wersja z 54 bezpiecznikami wtykowymi
Przydział bezpieczników w komorze silnika, wariant z 54 bezpiecznikami wtykowymi (2009)
| Numer | Ekwipunek | Natężenie [A] |
|---|---|---|
| F1 | Jednostka sterująca układu elektrycznego pojazdu (po prawej) | trzydzieści |
| F2 | Zawory ESP, zawory układu przeciwblokującego (ABS) | 20/30 |
| F3 | – | – |
| F4 | Napięcie baterii | pięć |
| F5 | klakson | piętnaście |
| F6 | Elementy silnika, pompa paliwa | piętnaście |
| F7 | – | – |
| F8 | – | – |
| F9 | Elementy silnika | dziesięć |
| F10 | Sprawdzenie zbiornika paliwa, masowy przepływomierz powietrza | dziesięć |
| F11 | Czujniki tlenu przed katalizatorem | dziesięć |
| F12 | Czujniki tlenu za katalizatorem | dziesięć |
| F13 | Automatyczna skrzynia | piętnaście |
| F14 | – | – |
| F15 | Pompa powrotna wody | dziesięć |
| F 16 | Zawór regulacji objętości | dwadzieścia |
| F17 | Elektronika kierownicy, deska rozdzielcza | pięć |
| F18 | Wzmacniacz dźwięku | trzydzieści |
| F19 | System nawigacji, system radiowy | 15/25 |
| F20 | System nawigacyjny, radio cyfrowe, telefon komórkowy, sprzęt telewizyjny | pięć |
| F21 | – | – |
| F22 | – | – |
| F23 | Moduł sterowania silnikiem, przekaźnik główny | dziesięć |
| F24 | Moduł sterujący do transmisji danych CAN (bramka) | pięć |
| F25 | – | – |
| F26 | – | – |
| F27 | – | – |
| F28 | Moduł sterujący silnika | 15/25 |
| F29 | Przekaźnik silnikowy, komponenty inżynierskie | pięć |
| F30 | – | – |
| F31 | System wycieraczek przednich | trzydzieści |
| F32 | – | – |
| F33 | – | – |
| F34 | – | – |
| F35 | – | – |
| F36 | – | – |
| F37 | – | – |
| F38 | Elementy silnika | dziesięć |
| F39 | Przełącznik pedału sprzęgła, przełącznik świateł hamowania | pięć |
| F40 | Cewki zapłonowe | dwadzieścia |
| F41 | – | – |
| F42 | – | – |
| F43 | Cewki zapłonowe | trzydzieści |
| F44 | – | – |
| F45 | – | – |
| F46 | – | – |
| F47 | Oświetlenie lewe (sterownik instalacji elektrycznej) | trzydzieści |
| F48 | Pompa (ESP / ABS), zawór ABS, zawory układu przeciwblokującego (ABS) | 30/40 |
| F49 | – | – |
| F50 | – | – |
| F51 | Pompa powietrza wtórnego | 40 |
| F52 | Zacisk przekaźnika mocy 15 | pięćdziesiąt |
| F53 | Rozmieszczenie bezpieczników w lewej tablicy rozdzielczej (wyposażenie specjalne) | pięćdziesiąt |
| F54 | – | – |
2010
Reklamy reklamowe
Panel
Rozmieszczenie bezpieczników w tablicy rozdzielczej (2010)
| Numer | Ekwipunek | Natężenie [A] |
|---|---|---|
| jeden | Ręczna regulacja wiązki reflektorów, automatyczna regulacja wiązki reflektorów, moduł sterujący AFS, elementy silnika, włącznik światła (wyłącznik światła / światła), gniazdo diagnostyczne | dziesięć |
| 2 | Automatyczna skrzynia biegów, moduł sterujący do transmisji danych CAN (bramka), elektromechaniczny układ kierowniczy, przekaźnik silnika automatycznej skrzyni biegów selektora, sterownik zbiornika paliwa, sterownik silnika, sterowanie hamulcami (ABS), elektroniczny program stabilizacji (ESP), regulacja antypoślizgowa ( ASR) | dziesięć |
| 3 | Poduszka powietrzna | pięć |
| 4 | Klimatyzacja (czujnik ciśnienia, czujnik jakości powietrza), przycisk elektronicznego programu stabilizacji (ESP), regulator antypoślizgowy (ASR), wyświetlacz monitora ciśnienia w oponach, czujnik poziomu oleju, przełącznik cofania, podgrzewanie siedzeń przednich, wspomaganie parkowania, rozpoznawanie zajętości siedzeń ( w pojazdach amerykańskich), otwieracz drzwi garażowych, automatyczne przyciemnianie lusterek, asystent reflektora, podgrzewane dysze spryskiwaczy, klimatyzacja (moduł sterujący) | pięć |
| pięć | Reflektory AFS (lewa strona) | pięć |
| 6 | Reflektory AFS (prawa strona) | pięć |
| 7 | – | – |
| osiem | – | – |
| dziewięć | System nawigacji, system radiowy | piętnaście |
| dziesięć | Radio cyfrowe, telefon komórkowy, sprzęt telewizyjny | 7,5 |
| jedenaście | Automatyczne przyciemnianie lusterek, asystent reflektorów | dziesięć |
| 12 | Centralny zamek (drzwi przednie) | dziesięć |
| 13 | Centralny zamek (drzwi tylne) | dziesięć |
| czternaście | Elektroniczny program stabilizacji (ESP) (moduł sterujący), bramka zmiany biegów automatycznej skrzyni biegów | dziesięć |
| piętnaście | Oświetlenie wewnętrzne, lampki do czytania | dziesięć |
| szesnaście | Złącze diagnostyczne, czujnik deszczu, klimatyzacja (moduł sterujący), wyświetlacz monitora ciśnienia w oponach (moduł sterujący) | dziesięć |
| 17 | System ostrzegania przed kradzieżą | pięć |
| 18 | Zdiagnozuj rozrusznik | pięć |
| dziewiętnaście | Napęd na wszystkie koła | dziesięć |
| dwadzieścia | – | – |
| 21 | – | – |
| 22 | Miłośnik | 40 |
| 23 | Elektrycznie sterowana szyba po stronie kierowcy, przednia | trzydzieści |
| 24 | Przednie gniazdo zasilania | dwadzieścia |
| 25 | Odmgławiacz tylnej szyby | trzydzieści |
| 26 | Gniazdko w bagażniku | dwadzieścia |
| 27 | Moduł sterujący zbiornika paliwa, pompa paliwa | piętnaście |
| 28 | Elektrycznie sterowana szyba tylna | trzydzieści |
| 29 | – | – |
| trzydzieści | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | Dach przesuwny / składany | dwadzieścia |
| 34 | – | – |
| 35 | – | – |
| 36 | Podparcie lędźwi | dziesięć |
| 37 | Podgrzewane fotele przednie | dwadzieścia |
| 38 | Elektryczna szyba przednia po stronie pasażera | trzydzieści |
| 39 | Interfejs funkcji specjalnych | pięć |
| 40 | Wejście | 40 |
| 41 | Wycieraczka tylnej szyby | piętnaście |
| 42 | – | – |
| 43 | Moduł sterowania nadwozia | dwadzieścia |
| 44 | – | – |
| 45 | – | – |
| 46 | – | – |
| 47 | Pakiet telefonów komórkowych (z przeplotem VDA) | pięć |
| 48 | – | – |
| 49 | – | – |
Reklamy reklamowe
Komora silnika, wersja z 30 bezpiecznikami wtykowymi
Przydział bezpieczników w komorze silnika, wariant z 30 bezpiecznikami wtykowymi (2010)
| Numer | Ekwipunek | Natężenie [A] |
|---|---|---|
| F1 | Zacisk 30 | 40 |
| F2 | Elementy silnika | dwadzieścia |
| F3 | Napięcie baterii | pięć |
| F4 | Zawory ESP, zawory układu przeciwblokującego (ABS) | 20/30 |
| F5 | Moduł kontroli transmisji | piętnaście |
| F6 | Elektronika kierownicy | pięć |
| F7 | – | – |
| F8 | – | – |
| F9 | – | – |
| F10 | Moduł sterujący silnika, przekaźnik główny | 5/10 |
| F11 | – | – |
| F12 | Moduł sterujący do transmisji danych CAN (bramka) | pięć |
| F13 | Moduł sterujący silnika | 15/25/30 |
| F14 | Cewki zapłonowe, elementy silnika (silnik wysokoprężny) | dwadzieścia |
| F15 | Moduł sterowania podgrzewaniem/elementem silnika, diagnostyka zbiornika, czujnik tlenu | 10/15 |
| F 16 | Moduł sterujący nadwozia (po prawej) | trzydzieści |
| F17 | klakson | piętnaście |
| F18 | Wzmacniacz dźwięku | trzydzieści |
| F19 | System wycieraczek przednich | trzydzieści |
| F20 | Pompa powrotna wody: zawór regulacji objętości | 10/20 |
| F21 | Czujnik tlenu, pompa próżniowa | piętnaście |
| F22 | Przełącznik pedału sprzęgła, przełącznik świateł hamowania | pięć |
| F23 | Elementy silnika, pompa wody | 5/10/15 |
| F24 | Elementy silnika, pompa wody | dziesięć |
| F25 | Pompe (ESP/ABS), zawór ABS | 40 |
| F26 | Moduł sterujący nadwozia (po lewej) | trzydzieści |
| F27 | Pompa powietrza wtórnego, moduł sterowania podgrzewaniem wstępnym | 40 |
| F28 | – | – |
| F29 | Rozmieszczenie bezpieczników w lewej tablicy rozdzielczej (wyposażenie specjalne) | pięćdziesiąt |
| F30 | Zacisk przekaźnika mocy 15 | pięćdziesiąt |
Reklamy reklamowe
Komora silnika, wersja z 54 bezpiecznikami wtykowymi
Przydział bezpieczników w komorze silnika, wariant z 54 bezpiecznikami wtykowymi (2010)
| Numer | Ekwipunek | Natężenie [A] |
|---|---|---|
| F1 | Moduł sterujący nadwozia (po prawej) | trzydzieści |
| F2 | Zawory ESP, zawory układu przeciwblokującego (ABS) | 20/30 |
| F3 | Zacisk 30 | 40 |
| F4 | Napięcie baterii | pięć |
| F5 | klakson | piętnaście |
| F6 | – | – |
| F7 | – | – |
| F8 | – | – |
| F9 | Elementy silnika | dziesięć |
| F10 | Sprawdzenie zbiornika paliwa, masowy przepływomierz powietrza | dziesięć |
| F11 | Czujniki tlenu przed katalizatorem | dziesięć |
| F12 | Czujniki tlenu za katalizatorem | dziesięć |
| F13 | Automatyczna skrzynia | piętnaście |
| F14 | – | – |
| F15 | Pompa wodna | dziesięć |
| F 16 | Zawór regulacji objętości | dwadzieścia |
| F17 | Elektronika kierownicy | pięć |
| F18 | Wzmacniacz dźwięku | trzydzieści |
| F19 | – | – |
| F20 | – | – |
| F21 | – | – |
| F22 | – | – |
| F23 | Moduł sterowania silnikiem, przekaźnik główny | dziesięć |
| F24 | Moduł sterujący do transmisji danych CAN (bramka) | pięć |
| F25 | – | – |
| F26 | – | – |
| F27 | – | – |
| F28 | Moduł sterujący silnika | 15/25 |
| F29 | Elementy silnika | pięć |
| F30 | – | – |
| F31 | System wycieraczek przednich | trzydzieści |
| F32 | – | – |
| F33 | – | – |
| F34 | – | – |
| F35 | – | – |
| F36 | – | – |
| F37 | – | – |
| F38 | Elementy silnika, diagnostyka zbiorników | dziesięć |
| F39 | Przełącznik pedału sprzęgła, przełącznik świateł hamowania | pięć |
| F40 | Cewki zapłonowe | dwadzieścia |
| F41 | – | – |
| F42 | – | – |
| F43 | – | – |
| F44 | – | – |
| F45 | – | – |
| F46 | – | – |
| F47 | Moduł sterujący ciała Ueftl | trzydzieści |
| F48 | Pompe (ESP/ABS), zawór ABS | 40 |
| F49 | – | – |
| F50 | – | – |
| F51 | – | – |
| F52 | Zacisk przekaźnika mocy 15 | pięćdziesiąt |
| F53 | Rozmieszczenie bezpieczników w lewej tablicy rozdzielczej (wyposażenie specjalne) | pięćdziesiąt |
| F54 | – | – |
2011
Reklamy reklamowe
Panel
Rozmieszczenie bezpieczników w tablicy rozdzielczej (2011)
| Numer | Ekwipunek | Natężenie [A] |
|---|---|---|
| jeden | Ręczna regulacja wiązki reflektorów, automatyczna regulacja wiązki reflektorów, moduł sterujący AFS, elementy silnika, włącznik światła (wyłącznik światła / światła), gniazdo diagnostyczne | dziesięć |
| 2 | Automatyczna skrzynia biegów, moduł sterujący do transmisji danych CAN (bramka), elektromechaniczny układ kierowniczy, przekaźnik silnika automatycznej skrzyni biegów selektora, sterownik zbiornika paliwa, sterownik silnika, sterowanie hamulcami (ABS), elektroniczny program stabilizacji (ESP), regulacja antypoślizgowa ( ASR) | dziesięć |
| 3 | Poduszka powietrzna | pięć |
| 4 | Klimatyzacja (czujnik ciśnienia, czujnik jakości powietrza), przycisk elektronicznego programu stabilizacji (ESP), regulator antypoślizgowy (ASR), wyświetlacz monitora ciśnienia w oponach, czujnik poziomu oleju, przełącznik cofania, podgrzewanie siedzeń przednich, wspomaganie parkowania, rozpoznawanie zajętości siedzeń ( w pojazdach amerykańskich), otwieracz drzwi garażowych, automatyczne przyciemnianie lusterek, asystent reflektora, podgrzewane dysze spryskiwaczy, klimatyzacja (moduł sterujący) | pięć |
| pięć | Reflektory AFS (lewa strona) | pięć |
| 6 | Reflektory AFS (prawa strona) | pięć |
| 7 | – | – |
| osiem | – | – |
| dziewięć | System nawigacji, system radiowy | piętnaście |
| dziesięć | Radio cyfrowe, telefon komórkowy, sprzęt telewizyjny | 7,5 |
| jedenaście | Automatyczne przyciemnianie lusterek, asystent reflektorów | dziesięć |
| 12 | Centralny zamek (drzwi przednie) | dziesięć |
| 13 | Centralny zamek (drzwi tylne) | dziesięć |
| czternaście | Elektroniczny program stabilizacji (ESP) (moduł sterujący), bramka zmiany biegów automatycznej skrzyni biegów | dziesięć |
| piętnaście | Oświetlenie wewnętrzne, lampki do czytania | dziesięć |
| szesnaście | Złącze diagnostyczne, czujnik deszczu, klimatyzacja (moduł sterujący), wyświetlacz monitora ciśnienia w oponach (moduł sterujący) | dziesięć |
| 17 | System ostrzegania przed kradzieżą | pięć |
| 18 | Zdiagnozuj rozrusznik | pięć |
| dziewiętnaście | Napęd na wszystkie koła | dziesięć |
| dwadzieścia | – | – |
| 21 | – | – |
| 22 | Miłośnik | 40 |
| 23 | Elektrycznie sterowana szyba po stronie kierowcy, przednia | trzydzieści |
| 24 | Przednie gniazdo zasilania | dwadzieścia |
| 25 | Odmgławiacz tylnej szyby | trzydzieści |
| 26 | Gniazdko w bagażniku | dwadzieścia |
| 27 | Moduł sterujący zbiornika paliwa, pompa paliwa | piętnaście |
| 28 | Elektrycznie sterowana szyba tylna | trzydzieści |
| 29 | – | – |
| trzydzieści | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | Dach przesuwny / składany | dwadzieścia |
| 34 | – | – |
| 35 | – | – |
| 36 | Podparcie lędźwi | dziesięć |
| 37 | Podgrzewane fotele przednie | dwadzieścia |
| 38 | Elektryczna szyba przednia po stronie pasażera | trzydzieści |
| 39 | Interfejs funkcji specjalnych | pięć |
| 40 | Wejście | 40 |
| 41 | Wycieraczka tylnej szyby | piętnaście |
| 42 | – | – |
| 43 | Moduł sterowania nadwozia | dwadzieścia |
| 44 | – | – |
| 45 | – | – |
| 46 | – | – |
| 47 | Pakiet telefonów komórkowych (z przeplotem VDA) | pięć |
| 48 | – | – |
| 49 | – | – |
Reklamy reklamowe
Komora silnika, wersja z 30 bezpiecznikami wtykowymi
Przydział bezpieczników w komorze silnika, wariant z 30 bezpiecznikami wtykowymi (2011)
| Numer | Ekwipunek | Natężenie [A] |
|---|---|---|
| F1 | Zacisk 30 | 40 |
| F2 | Elementy silnika | dwadzieścia |
| F3 | Napięcie baterii | pięć |
| F4 | Zawory ESP, zawory układu przeciwblokującego (ABS) | 20/30 |
| F5 | Moduł kontroli transmisji | piętnaście |
| F6 | Elektronika kierownicy | pięć |
| F7 | – | – |
| F8 | – | – |
| F9 | – | – |
| F10 | Moduł sterujący silnika, przekaźnik główny | 5/10 |
| F11 | – | – |
| F12 | Moduł sterujący do transmisji danych CAN (bramka) | pięć |
| F13 | Moduł sterujący silnika | 15/25/30 |
| F14 | Cewki zapłonowe, elementy silnika (silnik wysokoprężny) | dwadzieścia |
| F15 | Moduł sterowania podgrzewaniem/elementem silnika, diagnostyka zbiornika, czujnik tlenu | 10/15 |
| F 16 | Moduł sterujący nadwozia (po prawej) | trzydzieści |
| F17 | klakson | piętnaście |
| F18 | Wzmacniacz dźwięku | trzydzieści |
| F19 | System wycieraczek przednich | trzydzieści |
| F20 | Pompa powrotna wody, zawór regulacji objętości | 10/20 |
| F21 | Czujnik tlenu, pompa próżniowa | piętnaście |
| F22 | Przełącznik pedału sprzęgła, przełącznik świateł hamowania | pięć |
| F23 | Elementy silnika, pompa wody | 5/10/15 |
| F24 | Elementy silnika, pompa wody | dziesięć |
| F25 | Pompe (ESP/ABS), zawór ABS | 40 |
| F26 | Moduł sterujący nadwozia (po lewej) | trzydzieści |
| F27 | Pompa powietrza wtórnego, moduł sterowania podgrzewaniem wstępnym | 40 |
| F28 | – | – |
| F29 | Rozmieszczenie bezpieczników w lewej tablicy rozdzielczej (wyposażenie specjalne) | pięćdziesiąt |
| F30 | Zacisk przekaźnika mocy 15 | pięćdziesiąt |
Reklamy reklamowe
Komora silnika, wersja z 54 bezpiecznikami wtykowymi
Przydział bezpieczników w komorze silnika, wariant z 54 bezpiecznikami wtykowymi (2011)
| Numer | Ekwipunek | Natężenie [A] |
|---|---|---|
| F1 | Moduł sterujący nadwozia (po prawej) | trzydzieści |
| F2 | Zawory ESP, zawory układu przeciwblokującego (ABS) | 20/30 |
| F3 | Zacisk 30 | 40 |
| F4 | Napięcie baterii | pięć |
| F5 | klakson | piętnaście |
| F6 | – | – |
| F7 | – | – |
| F8 | – | – |
| F9 | Elementy silnika | dziesięć |
| F10 | Sprawdzenie zbiornika paliwa, masowy przepływomierz powietrza | dziesięć |
| F11 | Czujniki tlenu przed katalizatorem | dziesięć |
| F12 | Czujniki tlenu za katalizatorem | dziesięć |
| F13 | Automatyczna skrzynia | piętnaście |
| F14 | – | – |
| F15 | Pompa wodna | dziesięć |
| F 16 | Zawór regulacji objętości | dwadzieścia |
| F17 | Elektronika kierownicy | pięć |
| F18 | Wzmacniacz dźwięku | trzydzieści |
| F19 | – | – |
| F20 | – | – |
| F21 | – | – |
| F22 | – | – |
| F23 | Moduł sterowania silnikiem, przekaźnik główny | dziesięć |
| F24 | Moduł sterujący do transmisji danych CAN (bramka) | pięć |
| F25 | – | – |
| F26 | – | – |
| F27 | – | – |
| F28 | Moduł sterujący silnika | 15/25 |
| F29 | Elementy silnika | pięć |
| F30 | – | – |
| F31 | System wycieraczek przednich | trzydzieści |
| F32 | – | – |
| F33 | – | – |
| F34 | – | – |
| F35 | – | – |
| F36 | – | – |
| F37 | – | – |
| F38 | Elementy silnika, diagnostyka zbiorników | dziesięć |
| F39 | Przełącznik pedału sprzęgła, przełącznik świateł hamowania | pięć |
| F40 | Cewki zapłonowe | dwadzieścia |
| F41 | – | – |
| F42 | – | – |
| F43 | – | – |
| F44 | – | – |
| F45 | – | – |
| F46 | – | – |
| F47 | Moduł sterujący ciała Ueftl | trzydzieści |
| F48 | Pompe (ESP/ABS), zawór ABS | 40 |
| F49 | – | – |
| F50 | – | – |
| F51 | – | – |
| F52 | Zacisk przekaźnika mocy 15 | pięćdziesiąt |
| F53 | Rozmieszczenie bezpieczników w lewej tablicy rozdzielczej (wyposażenie specjalne) | pięćdziesiąt |
| F54 | – | – |
2012
Reklamy reklamowe
Panel
Rozmieszczenie bezpieczników w tablicy rozdzielczej (2012)
| Numer | Ekwipunek | Natężenie [A] |
|---|---|---|
| jeden | Ręczna regulacja wiązek reflektorów, automatyczna regulacja wiązek reflektorów, moduł sterujący AFS 1, elementy silnika, włącznik światła (wyłącznik światła / światła), gniazdo diagnostyczne | dziesięć |
| 2 | Automatyczna skrzynia biegów, moduł sterujący do transmisji danych CAN (bramka), elektromechaniczny układ kierowniczy, automatyczna skrzynia biegów selektora, sterownik zbiornika paliwa, sterownik silnika, sterowanie hamulcami (ABS), elektroniczny program stabilizacji (ESP), regulacja antypoślizgowa (ASR) | dziesięć |
| 3 | Poduszka powietrzna | pięć |
| 4 | Klimatyzacja (czujnik ciśnienia, czujnik jakości powietrza), przycisk elektronicznego programu stabilizacji (ESP), regulator antypoślizgowy (ASR), wyświetlacz monitora ciśnienia w oponach, czujnik poziomu oleju, włącznik świateł tylnych cofania, ogrzewanie przednie, identyfikator parkingowy, rozpoznawanie zajętość siedzeń (w pojazdach amerykańskich), otwieranie drzwi garażowych, automatyczne przyciemnianie lusterek, asystent reflektora, podgrzewane dysze spryskiwaczy, klimatyzacja (moduł sterujący) | pięć |
| pięć | Reflektory AFS (lewa strona) | pięć |
| 6 | Reflektory AFS (prawa strona) | pięć |
| 7 | – | – |
| osiem | Panel | pięć |
| dziewięć | System nawigacji, system radiowy | piętnaście |
| dziesięć | Radio cyfrowe, telefon komórkowy, sprzęt telewizyjny | 7,5 |
| jedenaście | Automatyczne przyciemnianie lusterek, asystent reflektorów | dziesięć |
| 12 | Centralny zamek (drzwi przednie) | dziesięć |
| 13 | Centralny zamek (drzwi tylne) | dziesięć |
| czternaście | Elektroniczny program stabilizacji (ESP) (moduł sterujący), bramka zmiany biegów automatycznej skrzyni biegów | dziesięć |
| piętnaście | Oświetlenie wewnętrzne, lampki do czytania | dziesięć |
| szesnaście | Złącze diagnostyczne, czujnik deszczu, klimatyzacja (moduł sterujący), wyświetlacz monitora ciśnienia w oponach (moduł sterujący) | dziesięć |
| 17 | System ostrzegania przed kradzieżą | pięć |
| 18 | Zdiagnozuj rozrusznik | pięć |
| dziewiętnaście | Napęd na wszystkie koła | dziesięć |
| dwadzieścia | Audi magnetycznej jazdy | dziesięć |
| 21 | – | – |
| 22 | Miłośnik | 40 |
| 23 | Elektrycznie sterowana szyba po stronie kierowcy, przednia | trzydzieści |
| 24 | Przednie gniazdo zasilania | dwadzieścia |
| 25 | Odmgławiacz tylnej szyby | trzydzieści |
| 26 | Gniazdko w bagażniku | dwadzieścia |
| 27 | Moduł sterujący zbiornika paliwa, pompa paliwa | piętnaście |
| 28 | Elektrycznie sterowana szyba tylna | trzydzieści |
| 29 | – | – |
| trzydzieści | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | Dach przesuwny / składany | dwadzieścia |
| 34 | – | – |
| 35 | – | – |
| 36 | Podparcie lędźwi | dziesięć |
| 37 | Podgrzewane fotele przednie | dwadzieścia |
| 38 | Elektryczna szyba przednia po stronie pasażera | trzydzieści |
| 39 | Interfejs funkcji specjalnych | pięć |
| 40 | Wejście | 40 |
| 41 | Wycieraczka tylnej szyby | piętnaście |
| 42 | – | – |
| 43 | Moduł sterowania nadwozia | dwadzieścia |
| 44 | – | – |
| 45 | – | – |
| 46 | – | – |
| 47 | Pakiet telefonu komórkowego (interfejs VDA) | pięć |
| 48 | – | – |
| 49 | – | – |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2012)
| Numer | Ekwipunek | Natężenie [A] |
|---|---|---|
| F1 | – | – |
| F2 | Elementy silnika | dwadzieścia |
| F3 | Napięcie baterii | pięć |
| F4 | Zawory ESP, zawory układu przeciwblokującego (ABS) | 20/30 |
| F5 | Moduł kontroli transmisji | piętnaście |
| F6 | Elektronika kierownicy | pięć |
| F7 | – | – |
| F8 | – | – |
| F9 | – | – |
| F10 | Moduł sterujący silnika, przekaźnik główny | 5/10 |
| F11 | – | – |
| F12 | Moduł sterujący do transmisji danych CAN (bramka) | pięć |
| F13 | Moduł sterujący silnika (silnik wysokoprężny / silnik benzynowy) | 15/20/25/30 |
| F14 | Cewki zapłonowe, elementy silnika (silnik wysokoprężny) | dwadzieścia |
| F15 | Moduł podgrzewania wstępnego zbiornika części silnika/diagnostyczny moduł sterujący, czujnik tlenu | 10/15 |
| F 16 | Moduł sterujący nadwozia (po prawej) | trzydzieści |
| F17 | klakson | piętnaście |
| F18 | Wzmacniacz dźwięku | trzydzieści |
| F19 | System wycieraczek przednich | trzydzieści |
| F20 | Pompa powrotna wody, zawór regulacji objętości | 15.10.20 |
| F21 | Czujnik tlenu (silnik wysokoprężny / silnik benzynowy, pompa próżniowa) | 15.10.20 |
| F22 | Przełącznik pedału sprzęgła, przełącznik świateł hamowania | pięć |
| F23 | Przekaźnik silnika, pompa wodna/elementy silnika/zawór regulacji objętości | 5/10/15 |
| F24 | Elementy silnika, pompa wody | dziesięć |
| F25 | Pompe (ESP/ABS), zawór ABS | 40 |
| F26 | Moduł sterujący nadwozia (po lewej) | trzydzieści |
| F27 | Pompa powietrza wtórnego, moduł sterowania podgrzewaniem wstępnym | 40 |
| F28 | – | – |
| F29 | Rozmieszczenie bezpieczników w lewej tablicy rozdzielczej (wyposażenie specjalne) | pięćdziesiąt |
| F30 | Zacisk przekaźnika mocy 15 | pięćdziesiąt |
