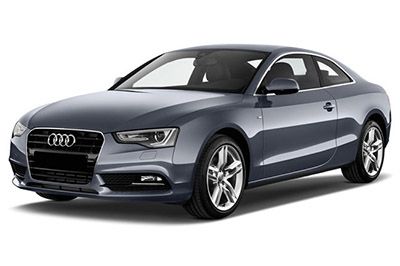

W tym artykule przyjrzymy się pierwszej generacji Audi A5/S5 (8T/8F) po liftingu, produkowanej w latach 2010-2016. Tutaj znajdziesz schematy skrzynek bezpieczników Audi A5 i S5 2010, 2011, 2012, 2013, 2014, 2015 i 2016 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz dowiedz się więcej o przeznaczeniu każdego bezpiecznika (układzie bezpieczników).
Contents
Układ bezpieczników Audi A5 / S5 2010-2016
Bezpieczniki zapalniczki / gniazda w Audi A5 / S5 to bezpieczniki czerwonego panelu bezpieczników D nr 1 (wyjście tylnej konsoli środkowej), nr 2 (wyjście przedniej konsoli środkowej), nr 3 (z bagażnika) i nr 4 (zapalniczka) w bagażniku (2010-2011) lub bezpiecznik nr 2 (brązowy panel bezpieczników C) w bagażniku (2013-2016).
Lokalizacja skrzynki bezpieczników
Skrzynki bezpieczników na desce rozdzielczej
Są dwa bloki – po prawej i lewej stronie deski rozdzielczej.
Bagażnik
Skrzynka bezpieczników znajduje się po prawej stronie bagażnika, za panelem ozdobnym.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2010, 2011
Tablica przyrządów po stronie kierowcy (lewy kokpit)
Przyporządkowanie bezpieczników w tablicy rozdzielczej (po stronie kierowcy) (2010, 2011)
| Numer | Sprzęt elektryczny | Klikanie amperów [A] |
|---|---|---|
| Czarny panel A | ||
| jeden | Dynamiczne kierowanie | pięć |
| 2 | – | – |
| 3 | Link do domu | pięć |
| 4 | Pomoc na pasie | dziesięć |
| pięć | Kontrola klimatu | pięć |
| 6 | Regulacja zasięgu prawego reflektora | pięć |
| 7 | Regulacja zasięgu lewego reflektora | pięć |
| osiem | Moduł sterujący układu elektrycznego pojazdu 1 | pięć |
| dziewięć | Adaptacyjny tempomat | pięć |
| dziesięć | Zmień bramkę | pięć |
| jedenaście | Dysze płynu do spryskiwaczy | pięć |
| 12 | Kontrola klimatu | pięć |
| 13 | Przygotowanie telefonu komórkowego | pięć |
| czternaście | Poduszka powietrzna | pięć |
| piętnaście | Terminal 15 | 25 |
| szesnaście | Zacisk silnika 15 | 40 |
| Brązowy panel B | ||
| jeden | Automatycznie przyciemniane wewnętrzne lusterko wsteczne | pięć |
| 2 | – | – |
| 3 | Pompa gazowa | 25 |
| 4 | Pomocnicza pompa wodna 3,2 l FSI | pięć |
| pięć | Podgrzewacz lewego siedzenia z/bez podgrzewacza siedzenia | 15/30 |
| 6 | Elektroniczny program stabilizacji | dziesięć |
| 7 | klakson | 25 |
| osiem | Silnik szyby lewych drzwi | trzydzieści |
| dziewięć | Silnik wycieraczek | trzydzieści |
| dziesięć | Elektroniczny program stabilizacji | 25 |
| jedenaście | Moduł sterowania drzwiami po stronie kierowcy | piętnaście |
| 12 | Czujnik deszczu i światła | pięć |
| Czerwony znak C | ||
| jeden | – | – |
| 2 | – | – |
| 3 | Podparcie lędźwi | dziesięć |
| 4 | Dynamiczne kierowanie | 35 |
| pięć | – | – |
| 6 | Moduł sterujący układu elektrycznego pojazdu 1 | 35 |
| 7 | Moduł sterujący układu elektrycznego pojazdu 1 | dwadzieścia |
| osiem | Moduł sterujący układu elektrycznego pojazdu 1 | trzydzieści |
| dziewięć | Silnik lewej tylnej szyby | 7,5 |
| dziesięć | Moduł sterujący układu elektrycznego pojazdu 1 | trzydzieści |
| jedenaście | Silnik prawej tylnej szyby | 7,5 |
| 12 | Komfortowa elektronika | pięć |
Reklamy reklamowe
Tablica przyrządów, prawy kokpit
Przydział bezpieczników w tablicy rozdzielczej, prawy kokpit (2010, 2011)
| Numer | Sprzęt elektryczny | Klikanie amperów [A] |
|---|---|---|
| Czarny panel A | ||
| jeden | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| pięć | Moduł sterujący kolumny kierownicy | pięć |
| 6 | Elektroniczny program stabilizacji | pięć |
| 7 | Złącze diagnostyczne zacisku 15 | pięć |
| osiem | Bramka (interfejs diagnostyczny Databus) | pięć |
| dziewięć | – | – |
| dziesięć | – | – |
| jedenaście | – | – |
| 12 | – | – |
| Brązowy panel B | ||
| jeden | Odtwarzacz CD/DVD | pięć |
| 2 | Moduł komutacji Audi Drive Select | pięć |
| 3 | MMI / Radio | 5/20 |
| 4 | Panel | pięć |
| pięć | Bramka (moduł sterowania klastrem instrumentów) | pięć |
| 6 | Blokada zapłonu | pięć |
| 7 | Obrotowy włącznik światła | pięć |
| osiem | Wentylator systemu klimatyzacji | 40 |
| dziewięć | Blokowanie kolumny kierownicy | pięć |
| dziesięć | Kontrola klimatu | dziesięć |
| jedenaście | Złącze diagnostyczne zacisku 30 | dziesięć |
| 12 | Moduł sterujący kolumny kierownicy | pięć |
Reklamy reklamowe
Bagażnik
Przydział bezpieczników w bagażniku (2010, 2011)
| Numer | Sprzęt elektryczny | Klikanie amperów [A] |
|---|---|---|
| Czarny panel B | ||
| jeden | Moduł sterujący Power Top | dziesięć |
| 2 | Moduł sterujący przyczepy | piętnaście |
| 3 | Moduł sterujący przyczepy | dwadzieścia |
| 4 | Moduł sterujący przyczepy | dwadzieścia |
| pięć | Elektromechaniczny hamulec postojowy | pięć |
| 6 | Elektroniczna kontrola tłumienia | piętnaście |
| 7 | Elektromechaniczny hamulec postojowy | trzydzieści |
| osiem | Moduł sterujący układu elektrycznego pojazdu 2 | trzydzieści |
| dziewięć | Quattro Sport | 35 |
| dziesięć | Moduł sterujący układu elektrycznego pojazdu 2 | trzydzieści |
| jedenaście | Moduł sterowania układem elektrycznym pojazdu | dwadzieścia |
| 12 | Zacisk 30 | pięć |
| Brązowy panel C | ||
| jeden | Moduł sterujący pokrywy bagażnika, moduł sterujący układu elektrycznego pojazdu | trzydzieści |
| 2 | Ogrzewanie prawego przedniego siedzenia | piętnaście |
| 3 | Ścieżka konwertera DC DC 1 | 40 |
| 4 | Ścieżka konwertera DC DC 2 | 40 |
| pięć | – | – |
| 6 | Grzałka górna prawa kabina | trzydzieści |
| 7 | Elektromechaniczny hamulec postojowy | trzydzieści |
| osiem | Ogrzewanie tylnych siedzeń | trzydzieści |
| dziewięć | Moduł sterujący drzwiami po stronie pasażera | trzydzieści |
| dziesięć | Górna lewa nagrzewnica kabiny | trzydzieści |
| jedenaście | Moduł sterujący drzwiami po stronie pasażera | piętnaście |
| 12 | – | – |
| Czerwony znak D | ||
| jeden | Gniazdo tylnej konsoli środkowej | piętnaście |
| 2 | Gniazdo przedniej konsoli środkowej | piętnaście |
| 3 | Wyjście z bagażnika | piętnaście |
| 4 | Zapalniczka | piętnaście |
| pięć | V6FSI | pięć |
| 6 | Rozrywka na tylnym siedzeniu | pięć |
| 7 | System parkowania | 7,5 |
| osiem | – | – |
| dziewięć | Przełącznik elektromechanicznego hamulca postojowego | pięć |
| dziesięć | Pomoc boczna Audi | pięć |
| jedenaście | Ogrzewanie tylnych siedzeń | pięć |
| 12 | Terminal 15 modułów sterujących | pięć |
| Czarny panel E | ||
| jeden | – | – |
| 2 | – | – |
| 3 | Wzmacniacz DSP, radio | 30/20 |
| 4 | MMI | 7,5 |
| pięć | Przygotowanie do radia / nawigacji / telefonu komórkowego | 7,5 |
| 6 | Tylna kamera | pięć |
| 7 | – | – |
| osiem | – | – |
| dziewięć | – | – |
| dziesięć | – | – |
| jedenaście | – | – |
| 12 | – | – |
2013, 2014, 2015, 2016
Reklamy reklamowe
Tablica przyrządów po stronie kierowcy (lewy kokpit)
Przyporządkowanie bezpieczników w tablicy rozdzielczej (po stronie kierowcy) (2013, 2014, 2015, 2016)
| Numer | Sprzęt elektryczny | Klikanie amperów [A] |
|---|---|---|
| Czarny panel A | ||
| jeden | Dynamiczne kierowanie | pięć |
| 2 | Elektroniczna kontrola stabilizacji (moduł) | pięć |
| 3 | Czujnik ciśnienia układu klimatyzacji, elektromechaniczny hamulec postojowy, Homelink, automatycznie przyciemniane lusterko wewnętrzne, czujnik jakości powietrza / powietrza zewnętrznego, elektroniczna kontrola stabilizacji (przycisk) | pięć |
| 4 | – | – |
| pięć | Siłownik dźwięku | pięć |
| 6 | Sterowanie zasięgiem reflektorów / reflektorów (światło zakrętowe) | 5/7,5 |
| 7 | Reflektor (światło zakrętowe) | 7,5 |
| osiem | Moduły sterujące (elektromechaniczny hamulec postojowy, amortyzator, sport quattro), przetwornica DCDC | pięć |
| dziewięć | Adaptacyjny tempomat | pięć |
| dziesięć | Czujnik zmiany biegów/sprzęgła | pięć |
| jedenaście | Pomoc boczna | pięć |
| 12 | Kontrola zasięgu reflektorów, system parkowania | pięć |
| 13 | Poduszka powietrzna | pięć |
| czternaście | Tylna wycieraczka (allroad) | piętnaście |
| piętnaście | Bezpiecznik pomocniczy (tablica przyrządów) | dziesięć |
| szesnaście | Zacisk bezpiecznika pomocniczego 15 (obszar silnika) | 40 |
| Brązowy panel B | ||
| jeden | – | – |
| 2 | Czujnik światła hamowania | pięć |
| 3 | Pompa paliwowa | 25 |
| 4 | Czujnik sprzęgła | pięć |
| pięć | Ogrzewanie lewego siedzenia z/bez wentylacji siedzenia | 15/30 |
| 6 | Elektroniczna kontrola stabilizacji (elektryczna) | pięć |
| 7 | klakson | piętnaście |
| osiem | Drzwi przednie lewe (regulator szyby, centralny zamek, lusterko, włącznik, oświetlenie) | trzydzieści |
| dziewięć | Silnik wycieraczek | trzydzieści |
| dziesięć | Elektroniczna kontrola stabilizacji (zawory) | 25 |
| jedenaście | Modele dwudrzwiowe: lewa tylna szyba, Modele czterodrzwiowe: lewe tylne drzwi (regulator szyby, centralny zamek, włącznik, oświetlenie) | trzydzieści |
| 12 | Czujnik deszczu i światła | pięć |
| Czerwony znak C | ||
| jeden | – | – |
| 2 | – | – |
| 3 | Podparcie lędźwi | dziesięć |
| 4 | Dynamiczne kierowanie | 35 |
| pięć | Oświetlenie wewnętrzne (kabriolet) | pięć |
| 6 | Układ spryskiwaczy szyby przedniej, układ spryskiwaczy reflektorów | 35 |
| 7 | Moduł sterujący układu elektrycznego pojazdu 1 | dwadzieścia |
| osiem | Moduł sterujący układu elektrycznego pojazdu 1 | trzydzieści |
| dziewięć | Silnik lewej tylnej szyby (kabriolet) / szyberdach | 7,5 / 20 |
| dziesięć | Moduł sterujący układu elektrycznego pojazdu 1 | trzydzieści |
| jedenaście | Regulator tylnej prawej szyby (silnik osłony przeciwsłonecznej Cabriolet) | 7,5 / 20 |
| 12 | System ostrzegania o alarmie antykradzieżowym | pięć |
Reklamy reklamowe
Tablica przyrządów, prawy kokpit
Rozmieszczenie bezpieczników w tablicy rozdzielczej, prawy kokpit (2013, 2014, 2015, 2016)
| Numer | Sprzęt elektryczny | Klikanie amperów [A] |
|---|---|---|
| Nosidełko czarne A | ||
| jeden | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| pięć | Moduł sterujący kolumny kierownicy | pięć |
| 6 | – | – |
| 7 | Złącze diagnostyczne zacisku 15 | pięć |
| osiem | Bramka (interfejs diagnostyczny Databus) | pięć |
| dziewięć | Ogrzewanie postojowe | pięć |
| dziesięć | – | – |
| jedenaście | – | – |
| 12 | – | – |
| Brązowy panel B | ||
| jeden | Odtwarzacz CD/DVD | pięć |
| 2 | Wi-Fi | pięć |
| 3 | MMI / Radio | 5/20 |
| 4 | Panel | pięć |
| pięć | Bramka (moduł sterowania klastrem instrumentów) | pięć |
| 6 | Blokada zapłonu | pięć |
| 7 | Przełącznik światła | pięć |
| osiem | Wentylator systemu klimatyzacji | 40 |
| dziewięć | Blokowanie kolumny kierownicy | pięć |
| dziesięć | System klimatyzacji | dziesięć |
| jedenaście | Złącze diagnostyczne zacisku 30 | dziesięć |
| 12 | Moduł sterujący kolumny kierownicy | pięć |
Reklamy reklamowe
Bagażnik
Rozmieszczenie bezpieczników w bagażniku (2013, 2014, 2015, 2016)
| Numer | Sprzęt elektryczny | Klikanie amperów [A] |
|---|---|---|
| Czarny panel A | ||
| jeden | – | trzydzieści |
| 2 | Ogrzewanie tylnej szyby (kabriolet) | trzydzieści |
| 3 | Elektryczny zatrzask górny (kabriolet) | trzydzieści |
| 4 | Układ hydrauliczny Power Top (kabriolet) | pięćdziesiąt |
| Czarny panel B | ||
| jeden | Moduł sterujący pokrywy bagażnika (wszystkie drogi) / Moduł sterujący Power Top (kabriolet) | 30/10 |
| 2 | Wysuwany spojler tylny (RS 5 Coupé) | dziesięć |
| 3 | – | – |
| 4 | – | – |
| pięć | Elektromechaniczny hamulec postojowy | pięć |
| 6 | Elektroniczna kontrola tłumienia | piętnaście |
| 7 | Elektromechaniczny hamulec postojowy | trzydzieści |
| osiem | Tylne oświetlenie zewnętrzne | trzydzieści |
| dziewięć | Quattro Sport | 35 |
| dziesięć | Tylne oświetlenie zewnętrzne | trzydzieści |
| jedenaście | Centralny zamek | dwadzieścia |
| 12 | Zacisk 30 | pięć |
| Brązowy panel C | ||
| jeden | Moduł sterujący pokrywy bagażnika (allroad) | trzydzieści |
| 2 | Gniazdo 12 V, zapalniczka | dwadzieścia |
| 3 | Ścieżka konwertera DC DC 1 | 40 |
| 4 | Przetwornica DCDC ścieżka 2, wzmacniacz DSP, radio | 40 |
| pięć | Górna prawa nagrzewnica kabiny (Cabriolet) | trzydzieści |
| 6 | – | – |
| 7 | Elektromechaniczny hamulec postojowy | trzydzieści |
| osiem | – | – |
| dziewięć | Drzwi przednie prawe (regulator szyby, centralny zamek, lusterko, włącznik, oświetlenie) | trzydzieści |
| dziesięć | Ogrzewacz kabiny lewy górny (Cabriolet) | trzydzieści |
| jedenaście | Modele dwudrzwiowe: prawa tylna szyba Modele czterodrzwiowe: prawe tylne drzwi (regulator szyby, centralny zamek, włącznik, oświetlenie) | trzydzieści |
| 12 | Przygotowanie telefonu komórkowego | pięć |
| Czarny panel E | ||
| jeden | Ogrzewanie prawego przedniego siedzenia | piętnaście |
| 2 | – | – |
| 3 | – | – |
| 4 | MMI | 7,5 |
| pięć | Radio | pięć |
| 6 | Tylna kamera | pięć |
| 7 | Ogrzewanie tylnej szyby (allroad) | trzydzieści |
| osiem | Rozrywka na tylnym siedzeniu | pięć |
| dziewięć | – | – |
| dziesięć | – | – |
| jedenaście | – | – |
| 12 | – | – |
