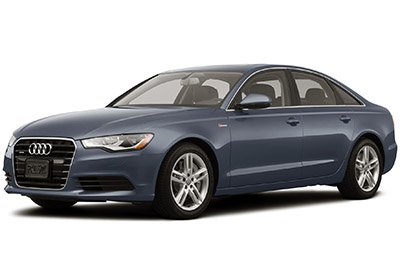

W tym artykule rozważymy czwartą generację Audi A6 / S6 (C7 / 4G), produkowaną od 2012 do 2018 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Audi A6 i S6 2012, 2013, 2014, 2015, 2016 , 2017 i 2018 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz dowiedz się więcej o przeznaczeniu każdego bezpiecznika (układzie bezpieczników).
Contents
Układ bezpieczników Audi A6 / S6 2012-2018
Skrzynka bezpieczników nr 1 w przedziale pasażerskim (po lewej stronie)
Lokalizacja skrzynki bezpieczników
Znajduje się po lewej stronie deski rozdzielczej, za pokrywą.
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w tablicy rozdzielczej (po lewej stronie)
| Nie. | Ekwipunek |
|---|---|
| A1 | Elektromechaniczne wspomaganie kierownicy, zaczep przyczepy, jonizator, listwa przełączników, podgrzewanie siedzeń (tył), elektromechaniczny hamulec postojowy |
| A2 | Klakson, system klimatyzacji, trap, automatycznie przyciemniane lusterko wewnętrzne |
| A3 | |
| A4 | Wspomaganie parkowania, regulacja zasięgu reflektorów |
| A5 | Dynamiczny układ kierowniczy, elektroniczna kontrola stabilizacji (ESC) |
| A6 | Latarnie morskie |
| A7 | Adaptacyjny tempomat |
| A8 | Czujniki przedniego fotela pasażera, poduszka powietrzna |
| A9 | most |
| A10 | Hałas silnika, pomoc noktowizyjna, mechanizm otwierania drzwi garażowych (HomeLink), pomoc w parkowaniu |
| A11 | Przetwarzanie obrazu z kamery wideo |
| A12 | Latarnie morskie |
| A13 | Moduł sterujący kolumny kierownicy |
| A14 | Terminal 15 (przedział bagażowy) |
| A15 | Terminal 15 (przedział silnika) |
| A16 | Wejście |
| B1 | Dywersyfikacja informacji |
| B2 | Dywersyfikacja informacji |
| B3 | Przednie siedzenie pasażera |
| B4 | |
| B5 | Poduszka powietrzna, elektroniczna kontrola stabilizacji (ESC) |
| B6 | System alarmowy antykradzieżowy |
| B7 | Elektromechaniczny hamulec postojowy |
| B8 | Światła wewnętrzne |
| B9 | Ogrzewanie przedniej szyby kamery wideo, czujnik światła / deszczu |
| B10 | Podparcie lędźwiowe (siedzenie kierowcy) |
| B11 | Siedzenie kierowcy |
| B12 | Elektroniczna kontrola stabilizacji |
| B13 | klakson |
| B14 | Latarnie morskie |
| B15 | Ogrzewanie przednich siedzeń |
| B16 | Dynamiczne kierowanie |
| C1 | Sprzęgło |
| C2 | Pompa paliwowa |
| C3 | Czujnik światła hamowania |
| C4 | AdBlue (silnik wysokoprężny) / akustyka silnika |
| C5 | Tylne drzwi |
| C6 | Drzwi wejściowe |
| C7 | Elektroniczna kontrola stabilizacji |
| C8 | Silnik wycieraczek |
| C9 | System spryskiwaczy reflektorów |
| C10 | Oświetlenie wewnętrzne, system klimatyzacji |
| C11 | Latarnie morskie |
| C12 | Szyberdach |
Reklamy reklamowe
Skrzynka bezpieczników nr 2 w przedziale pasażerskim (prawa strona)
Lokalizacja skrzynki bezpieczników
Znajduje się po prawej stronie deski rozdzielczej, za pokrywą.
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w tablicy rozdzielczej (po prawej stronie)
| Nie. | Ekwipunek |
|---|---|
| A1 | Infotainment, zmieniarka CD |
| A2 | Infotainment (wyświetlacz) |
| B1 | System klimatyzacji |
| B2 | System klimatyzacji (wentylator) |
| B3 | Interfejs diagnostyczny |
| B4 | Elektryczna blokada zapłonu |
| B5 | Elektroniczna blokada kolumny kierownicy |
| B6 | Moduł sterujący kolumny kierownicy |
| B7 | Regulacja kolumny wspomagania kierownicy |
| B8 | Przełącznik światła |
| B9 | Wyświetlacz przezierny |
| B10 | Panel |
| B11 | Infotainment, zmieniarka DVD |
Bagażnik
Lokalizacja skrzynki bezpieczników
Znajduje się po prawej stronie bagażnika, pod panelem (odkręć dwie dolne śruby i zdejmij panel).
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przydział bezpieczników w bagażniku
| Nie. | Ekwipunek |
|---|---|
| A1 | Zaczep przyczepy / gniazdko 220 V |
| A2 | Klimatyzowany zaczep przyczepy / uchwyt na kubek |
| A3 | Sprzęg przyczepy / regulacja przedniego fotela pasażera od tyłu |
| A4 | Elektromechaniczny hamulec postojowy |
| A5 | Elektromechaniczny hamulec postojowy |
| A6 | Drzwi przednie (strona pasażera z przodu) |
| A7 | Tylne oświetlenie zewnętrzne |
| A8 | Centralny zamek, pomoc w zamykaniu |
| A9 | Ogrzewanie fotela (przód) |
| A10 | |
| A11 | Ogrzewanie foteli (tył), system klimatyzacji |
| A12 | Hak holowniczy |
| B1 | Napinacz lewego pasa bezpieczeństwa |
| B2 | Napinacz prawego pasa bezpieczeństwa |
| B3 | Zbiornik AdBlue (silnik wysokoprężny) / pompa paliwa |
| B4 | Zbiornik AdBlue (silnik wysokoprężny) / mocowanie silnika (silnik benzynowy) |
| B5 | Pokrywa bagażnika sterowana czujnikiem |
| B6 | Zawieszenie pneumatyczne, amortyzatory adaptacyjne |
| B7 | Tylne drzwi (strona pasażera z przodu) |
| B8 | Tylne światła |
| B9 | Pokrywa bagażnika |
| B10 | Rozrywka na tylnym siedzeniu |
| B11 | |
| B12 | Tylny spojler (Sportback), uchylny/otwarty szyberdach, panoramiczny szklany dach |
| C1 | Dywersyfikacja informacji |
| C2 | Dywersyfikacja informacji |
| C3 | Infotainment, automatycznie ściemniające się lusterko wewnętrzne |
| C4 | |
| C5 | Odbiornik telewizyjny |
| C6 | System wykrywania nieszczelności zbiornika |
| C7 | Gniazda |
| C8 | Ogrzewanie postojowe |
| C9 | |
| C10 | Podparcie lędźwiowe (przednie siedzenie pasażera) |
| C11 | |
| C12 | Dywersyfikacja informacji |
| D1 | Zawieszenie pneumatyczne, adaptacyjne amortyzatory, sportowy mechanizm różnicowy, elektromechaniczny hamulec postojowy |
| D2 | Czujnik położenia pedału sprzęgła / automatycznej skrzyni biegów |
| D3 | Siedzenia |
| D4 | Tylna wycieraczka (przód) |
| D5 | Pomoc boczna |
| D6 | Dźwięk silnika |
| D7 | Infotainment/wzmacniacz dźwięku |
| D8 | most |
| D9 | Sportowy mechanizm różnicowy |
| D10 | System klimatyzacji |
| D11 | System monitorowania ciśnienia w oponach / ogrzewanie postojowe |
| D12 | System Start-Stop |
| E1 | Pojazdy specjalne / tylne siedzenia |
| F1 | Odmgławiacz tylnej szyby |
