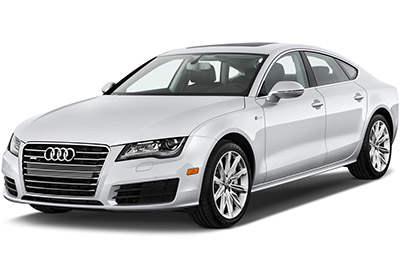

W tym artykule przyjrzymy się pierwszej generacji Audi A7 (4G8), produkowanej od 2010 do 2018 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Audi A7 i S7 2012, 2013, 2014, 2015, 2016 i 2017 , uzyskasz informacje o lokalizacji panele bezpieczników wewnątrz samochodu i dowiedz się więcej o przypisaniu każdego bezpiecznika (układ bezpieczników).
Contents
Układ bezpieczników Audi A7 i S7 2010-2018
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
W kabinie znajdują się dwa bloki bezpieczników z przodu po lewej i prawej stronie kokpitu.
Bagażnik
Znajduje się za panelem ozdobnym po prawej stronie bagażnika.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2012, 2013
Skrzynka bezpieczników lewej tablicy przyrządów
Przyporządkowanie bezpieczników po lewej stronie tablicy rozdzielczej (2012-2013)
| Nie. | Opis | Ampery |
|---|---|---|
| Panel bezpieczników A (czarny) | ||
| jeden | Panel sterowania, ogrzewanie fotela, wspomaganie rozruchu, moduł sterowania | pięć |
| 2 | Automatycznie przyciemniane wewnętrzne lusterko wsteczne | pięć |
| 4 | Czujnik systemu kontroli zawieszenia | pięć |
| pięć | Moduł sterujący ESP | pięć |
| 6 | Moduł sterujący układu elektrycznego pojazdu 1, moduł sterujący układu elektrycznego pojazdu 2 | pięć |
| 7 | Adaptacyjny tempomat Audi | dziesięć |
| osiem | Moduł sterujący poduszki powietrznej, system czujników przedniego siedzenia pasażera | pięć |
| dziewięć | most | pięć |
| dziesięć | HomeLink (mechanizm otwierania drzwi garażowych), moduł sterowania systemem noktowizyjnym | pięć |
| jedenaście | Przetwarzanie obrazu (aktywny asystent pasa ruchu Audi, adaptacyjny tempomat Audi) | dziesięć |
| 12 | Sterowanie | pięć |
| 13 | Terminal 15 w bagażniku | piętnaście |
| czternaście | Terminal 15 w tablicy rozdzielczej (po stronie pasażera z przodu) | trzydzieści |
| piętnaście | Zacisk silnika 15 | piętnaście |
| szesnaście | Wejście | 40 |
| Panel bezpieczników B (brązowy) | ||
| jeden | most | pięć |
| 2 | Kontrola klimatu | dziesięć |
| 3 | Moduł sterujący ESP | dziesięć |
| 4 | Drzwi wejściowe (strona kierowcy) | trzydzieści |
| pięć | Elektryczna regulacja fotela (siedzenie kierowcy) | 7,5 |
| 6 | Sterowanie | 35 |
| 7 | Szyberdach | dwadzieścia |
| osiem | Moduł sterujący tylnymi drzwiami (po stronie kierowcy) | piętnaście |
| dziewięć | Podparcie lędźwiowe (przednie siedzenie pasażera) | pięć |
| jedenaście | Szyberdach, spojler tylny | dwadzieścia |
| 12 | Moduł sterujący drzwi kierowcy | piętnaście |
| Panel bezpieczników C (czerwony) | ||
| 2 | Pompa paliwowa | 25 |
| 3 | Czujnik światła hamowania/czujnik pedału hamulca | 5/5 |
| 4 | Akustyka silnika | 7,5 |
| pięć | Moduł sterujący tylnymi drzwiami (po stronie kierowcy) | trzydzieści |
| 6 | Lewe tylne siedzenie | 7,5 |
| 7 | klakson | piętnaście |
| osiem | Wycieraczka | trzydzieści |
| dziewięć | Czujnik światła/deszczu | pięć |
| dziesięć | Podparcie lędźwiowe (siedzenie kierowcy) | pięć |
| jedenaście | Moduł sterowania drzwiami przednich pasażera | piętnaście |
| 12 | Moduł sterujący prawych tylnych drzwi | piętnaście |
Skrzynka bezpieczników prawej deski rozdzielczej
Przyporządkowanie bezpieczników po prawej stronie tablicy rozdzielczej (2012-2013)
| Nie. | Opis | Ampery |
|---|---|---|
| Panel bezpieczników A (czarny) | ||
| jeden | Wyświetlacz przezierny | pięć |
| 2 | Wyświetlacz MMI | pięć |
| 3 | Zmieniarka CD/DVD | pięć |
| 4 | Jednostka / napędy MMI | 7,5 |
| pięć | Czytnik kart inteligentnych (nie we wszystkich krajach) | pięć |
| 6 | Panel | pięć |
| 7 | Moduł sterujący kolumny kierownicy | pięć |
| osiem | Regulacja zasięgu reflektorów / adaptacyjny system oświetlenia | 5/7,5 |
| dziesięć | Reflektor lewy (reflektor z oświetleniem adaptacyjnym) | 7,5 |
| Panel bezpieczników B (brązowy) | ||
| jeden | Kontrola klimatu | dziesięć |
| 2 | Wentylator systemu klimatyzacji | 40 |
| 3 | Złącze diagnostyczne | dziesięć |
| 4 | Elektryczna blokada zapłonu | pięć |
| pięć | Regulacja kolumny wspomagania kierownicy | pięć |
| 6 | Moduł sterujący kolumny kierownicy | dziesięć |
| 7 | Regulacja kolumny wspomagania kierownicy | 25 |
| osiem | Przełącznik światła | pięć |
Reklamy reklamowe
Skrzynka bezpieczników w bagażniku
Przydział bezpieczników w bagażniku (2012-2013)
| Nie. | Opis | Ampery |
|---|---|---|
| Panel bezpieczników A (czarny) | ||
| 4 | Elektromechaniczny hamulec postojowy | trzydzieści |
| pięć | Elektromechaniczny hamulec postojowy | trzydzieści |
| 6 | Drzwi przednie (strona pasażera z przodu) | 35 |
| 7 | Tylne oświetlenie zewnętrzne | trzydzieści |
| osiem | Tylna osłona przeciwsłoneczna, wspomaganie zamykania, blokowanie bagażnika, komfortowy kluczyk, START ENGINE STOP, klapka wlewu paliwa | dwadzieścia |
| dziewięć | Elektryczna regulacja siedzenia | piętnaście |
| dziesięć | System parkowania | pięć |
| jedenaście | Ogrzewanie tylnych siedzeń | trzydzieści |
| Panel bezpieczników B (czerwony) | ||
| jeden | Lewy napinacz paska | 25 |
| 2 | Prawy napinacz paska | 25 |
| 3 | Gniazdo elektryczne | dwadzieścia |
| 4 | Gniazdo elektryczne | dwadzieścia |
| pięć | Elektromechaniczny hamulec postojowy | pięć |
| 6 | Adaptacyjne zawieszenie pneumatyczne | piętnaście |
| 7 | Tylne drzwi (strona pasażera z przodu) | 35 |
| osiem | Tylne oświetlenie zewnętrzne | trzydzieści |
| dziewięć | Moduł sterujący pokrywą bagażnika | trzydzieści |
| dziesięć | Telefon | pięć |
| jedenaście | Wzmacniacz dźwięku | trzydzieści |
| 12 | Tylny spojler (Sportback) | dwadzieścia |
| Panel bezpieczników C (brązowy) | ||
| jeden | Odbiornik radiowy, wzmacniacz dźwięku / jednostka MMI / napędy | 30/20 |
| 2 | System wykrywania nieszczelności zbiornika | pięć |
| 4 | Moduł sterujący AEM / moduł akumulatorowy | 15 / 7,5 |
| 6 | Wentylator baterii | 35 |
| 7 | Odbiornik radiowy | 7,5 |
| osiem | Rozrywka na tylnym siedzeniu | 7,5 |
| dziewięć | Automatycznie przyciemniane lusterko wewnętrzne/moduł akumulatora | 5/15 |
| dziesięć | System parkowania | pięć |
| Panel bezpieczników D (zielony) | ||
| jeden | Audi pre sense | pięć |
| 2 | Elektromechaniczny hamulec postojowy | pięć |
| 3 | Adaptacyjne zawieszenie pneumatyczne | pięć |
| 4 | Automatyczna skrzynia | 7,5 |
| pięć | System parkowania | pięć |
| 6 | Rozrywka na tylnym siedzeniu | pięć |
| osiem | Pomoc boczna Audi | pięć |
| dziewięć | Bramka, moduł sterujący układu elektrycznego pojazdu 1 | pięć |
| dziesięć | Sportowy mechanizm różnicowy | pięć |
2014, 2015
Skrzynka bezpieczników lewej tablicy przyrządów
Reklamy reklamowe
Przyporządkowanie bezpieczników po lewej stronie tablicy rozdzielczej (2014-2015)
| Nie. | Opis | Ampery |
|---|---|---|
| Panel bezpieczników A (czarny) | ||
| jeden | Panel sterowania, elektromechaniczny hamulec postojowy, ogrzewanie siedzeń, wspomaganie rozruchu, moduł sterujący | pięć |
| 2 | Samościemniające się lusterko wewnętrzne, klakson | pięć |
| 3 | Układ wydechowy (silnik wysokoprężny) | dziesięć |
| 4 | Czujnik systemu kontroli zawieszenia | pięć |
| pięć | Elektroniczny moduł kontroli stabilizacji (ESC) | pięć |
| 6 | Kontrola klimatu | pięć |
| 7 | Adaptacyjny tempomat | dziesięć |
| osiem | Moduł sterujący poduszki powietrznej, system czujników przedniego siedzenia pasażera | pięć |
| dziewięć | most | pięć |
| dziesięć | HomeLink (mechanizm otwierania drzwi garażowych), moduł sterowania systemem noktowizyjnym | pięć |
| jedenaście | Przetwarzanie obrazu (aktywny asystent pasa ruchu, adaptacyjny tempomat) | dziesięć |
| 12 | Dynamiczne kierowanie | pięć |
| 13 | Terminal 15 w desce rozdzielczej | piętnaście |
| czternaście | Terminal 15 w bagażniku | trzydzieści |
| piętnaście | Terminal 15 (silnik) | piętnaście |
| szesnaście | Wejście | 40 |
| Panel bezpieczników B (brązowy) | ||
| jeden | most | pięć |
| 2 | Kontrola klimatu | dziesięć |
| 3 | Elektroniczny moduł kontroli stabilizacji (ESC) | dziesięć |
| 4 | Drzwi wejściowe (strona kierowcy) | trzydzieści |
| pięć | Elektryczna regulacja fotela (siedzenie kierowcy) | 7,5 |
| 6 | Dynamiczne kierowanie | 35 |
| 7 | Szyberdach | dwadzieścia |
| osiem | Moduł sterujący tylnymi drzwiami (po stronie kierowcy) | piętnaście |
| dziewięć | Podparcie lędźwiowe (przednie siedzenie pasażera) | pięć |
| dziesięć | System monitorowania ciśnienia opon | pięć |
| jedenaście | Szyberdach, spojler tylny (Sportback) | dwadzieścia |
| 12 | Moduł sterujący drzwi kierowcy | piętnaście |
| Panel bezpieczników C (czerwony) | ||
| 2 | Pompa paliwowa | 25 |
| 3 | Czujnik światła hamowania/czujnik pedału hamulca | 5/5 |
| 4 | AdBlue (Diesel) / Moduł kontroli akustyki silnika | 5/7,5 |
| pięć | Moduł sterujący lewych tylnych drzwi | trzydzieści |
| 6 | Elektryczna regulacja fotela (siedzenie pasażera) | 7,5 |
| 7 | klakson | piętnaście |
| osiem | Silnik wycieraczek | trzydzieści |
| dziewięć | Czujnik światła/deszczu, ogrzewanie kamery wideo w przedniej szybie | pięć |
| dziesięć | Podparcie lędźwiowe (siedzenie kierowcy) | pięć |
| jedenaście | Moduł sterowania drzwiami przednich pasażera | piętnaście |
| 12 | Moduł sterujący prawych tylnych drzwi | piętnaście |
Skrzynka bezpieczników prawej deski rozdzielczej
Przyporządkowanie bezpieczników po prawej stronie tablicy rozdzielczej (2014-2015)
| Nie. | Opis | Ampery |
|---|---|---|
| Panel bezpieczników A (czarny) | ||
| jeden | Wyświetlacz przezierny | pięć |
| 2 | Wyświetlacz MMI | pięć |
| 3 | Zmieniarka CD/DVD | pięć |
| 4 | Jednostka / napędy MMI | 7,5 |
| pięć | Czytnik kart inteligentnych (nie we wszystkich krajach) | pięć |
| 6 | Panel | pięć |
| 7 | Moduł sterujący kolumny kierownicy | pięć |
| osiem | Regulacja zasięgu reflektorów / adaptacyjny system oświetlenia | 5/7,5 |
| dziesięć | Reflektor lewy (reflektor z oświetleniem adaptacyjnym) | 7,5 |
| jedenaście | Ogrzewanie postojowe | pięć |
| Panel bezpieczników B (brązowy) | ||
| jeden | Kontrola klimatu | dziesięć |
| 2 | Wentylator systemu klimatyzacji | 40 |
| 3 | Interfejs diagnostyczny | dziesięć |
| 4 | Elektryczna blokada zapłonu | pięć |
| pięć | Regulacja kolumny wspomagania kierownicy | pięć |
| 6 | Moduł sterujący kolumny kierownicy | dziesięć |
| 7 | Regulacja kolumny wspomagania kierownicy | 25 |
| osiem | Przełącznik światła | pięć |
Reklamy reklamowe
Skrzynka bezpieczników w bagażniku
Przydział bezpieczników w bagażniku (2014-2015)
| Nie. | Opis | Ampery |
|---|---|---|
| Panel bezpieczników A (czarny) | ||
| 4 | Elektromechaniczny hamulec postojowy | trzydzieści |
| pięć | Elektromechaniczny hamulec postojowy | trzydzieści |
| 6 | Drzwi przednie (strona pasażera z przodu) | trzydzieści |
| 7 | Tylne oświetlenie zewnętrzne | trzydzieści |
| osiem | Tylna osłona przeciwsłoneczna, wspomaganie zamykania, blokowanie bagażnika, komfortowy kluczyk, START ENGINE STOP, klapka wlewu paliwa | dwadzieścia |
| dziewięć | Elektryczna regulacja siedzenia | piętnaście |
| dziesięć | System parkowania | pięć |
| jedenaście | Ogrzewanie tylnych siedzeń | trzydzieści |
| Panel bezpieczników B (czerwony) | ||
| jeden | Lewy napinacz paska | 25 |
| 2 | Prawy napinacz paska | 25 |
| 3 | Zapalniczka | dwadzieścia |
| 4 | Gniazdo elektryczne | dwadzieścia |
| pięć | Elektromechaniczny hamulec postojowy | pięć |
| 6 | Adaptacyjne zawieszenie pneumatyczne | piętnaście |
| 7 | Tylne drzwi (strona pasażera z przodu) | trzydzieści |
| osiem | Tylne oświetlenie zewnętrzne | trzydzieści |
| dziewięć | Moduł sterujący pokrywą bagażnika | trzydzieści |
| dziesięć | Telefon | pięć |
| jedenaście | Wzmacniacz dźwięku | trzydzieści |
| 12 | Tylny spojler (Sportback) | dwadzieścia |
| Panel bezpieczników C (brązowy) | ||
| jeden | Odbiornik radiowy, wzmacniacz dźwięku / jednostka MMI / napędy | 30/20 |
| 2 | System wykrywania nieszczelności zbiornika | S |
| 4 | Moduł sterujący AEM / moduł akumulatorowy | 10/15 |
| 6 | Wentylator baterii | 35 |
| 7 | Odbiornik radiowy | 7,5 |
| osiem | Rozrywka na tylnym siedzeniu | 7,5 |
| dziewięć | Automatycznie przyciemniane lusterko wewnętrzne/moduł akumulatora | 5/15 |
| dziesięć | System parkowania | pięć |
| Panel bezpieczników D (zielony) | ||
| jeden | Przed zmysłem | pięć |
| 2 | Elektromechaniczny hamulec postojowy | pięć |
| 3 | Adaptacyjne zawieszenie pneumatyczne | pięć |
| 4 | Automatyczna skrzynia | 7,5 |
| pięć | System parkowania | pięć |
| 6 | Rozrywka na tylnym siedzeniu | pięć |
| 7 | System Start-Stop | pięć |
| osiem | Pomoc boczna | pięć |
| dziewięć | Bramka, moduł sterujący układu elektrycznego pojazdu 1 | pięć |
| dziesięć | Sportowy mechanizm różnicowy | pięć |
| Panel bezpieczników E (czarny) | ||
| jeden | 2014: nieużywany; 2015: tylne siedzenia |
dwadzieścia |
| Panel bezpieczników F (czarny) | ||
| jeden | Otwieranie pokrywy bagażnika aktywowane ruchem | jeden |
2016, 2017, 2018
Skrzynka bezpieczników lewej tablicy przyrządów
Przyporządkowanie bezpieczników po lewej stronie tablicy rozdzielczej (2016-2018)
| Nie. | Opis |
|---|---|
| Panel bezpieczników A (czarny) | |
| jeden | Elektromechaniczne wspomaganie kierownicy, zaczep przyczepy, jonizator, listwa przełączników, podgrzewanie siedzeń (tył), elektromechaniczny hamulec postojowy |
| 2 | Klakson, system klimatyzacji, trap, automatycznie przyciemniane lusterko wewnętrzne |
| 4 | Wspomaganie parkowania, regulacja zasięgu reflektorów |
| pięć | Dynamiczny układ kierowniczy, elektroniczna kontrola stabilizacji (ESC) |
| 6 | Latarnie morskie |
| 7 | Adaptacyjny tempomat |
| osiem | Czujniki przedniego fotela pasażera, poduszka powietrzna |
| dziewięć | most |
| dziesięć | Hałas silnika, pomoc noktowizyjna, mechanizm otwierania drzwi garażowych (HomeLink), pomoc w parkowaniu |
| jedenaście | Przetwarzanie obrazu z kamery wideo |
| 12 | Latarnie morskie |
| 13 | Moduł sterujący kolumny kierownicy |
| czternaście | Terminal 15 (przedział bagażowy) |
| piętnaście | Terminal 15 (przedział silnika) |
| szesnaście | Wejście |
| Panel bezpieczników B (brązowy) | |
| jeden | Dywersyfikacja informacji |
| 2 | Dywersyfikacja informacji |
| 3 | Przednie siedzenie pasażera |
| pięć | Poduszka powietrzna, elektroniczna kontrola stabilizacji (ESC) |
| 6 | System alarmowy antykradzieżowy |
| 7 | Elektromechaniczny hamulec postojowy |
| osiem | Światła wewnętrzne |
| dziewięć | Ogrzewanie przedniej szyby kamery wideo, czujnik światła / deszczu |
| dziesięć | Podparcie lędźwiowe (siedzenie kierowcy) |
| jedenaście | Siedzenie kierowcy |
| 12 | Elektroniczna kontrola stabilizacji |
| 13 | klakson |
| czternaście | Latarnie morskie |
| piętnaście | Ogrzewanie przednich siedzeń |
| szesnaście | Dynamiczne kierowanie |
| Panel bezpieczników C (czerwony) | |
| jeden | Sprzęgło |
| 2 | Pompa paliwowa |
| 3 | Czujnik światła hamowania |
| 4 | AdBlue (silnik wysokoprężny) / akustyka silnika |
| pięć | Tylne drzwi |
| 6 | Drzwi wejściowe |
| 7 | Elektroniczna kontrola stabilizacji |
| osiem | Silnik wycieraczek |
| dziewięć | System spryskiwaczy reflektorów |
| dziesięć | Oświetlenie wewnętrzne, system klimatyzacji |
| jedenaście | Latarnie morskie |
| 12 | Szyberdach |
Reklamy reklamowe
Skrzynka bezpieczników prawej deski rozdzielczej
Przyporządkowanie bezpieczników po prawej stronie tablicy rozdzielczej (2016-2018)
| Nie. | Opis |
|---|---|
| Panel bezpieczników A (czerwony) | |
| jeden | Infotainment, zmieniarka CD |
| 2 | Infotainment (wyświetlacz) |
| Panel bezpieczników B (brązowy) | |
| jeden | System klimatyzacji |
| 2 | System klimatyzacji (wentylator) |
| 3 | Interfejs diagnostyczny |
| 4 | Elektryczna blokada zapłonu |
| pięć | Elektroniczna blokada kolumny kierownicy |
| 6 | Moduł sterujący kolumny kierownicy |
| 7 | Regulacja kolumny wspomagania kierownicy |
| osiem | Przełącznik światła |
| dziewięć | Wyświetlacz przezierny |
| dziesięć | Panel |
| jedenaście | Infotainment, zmieniarka DVD |
Skrzynka bezpieczników w bagażniku
Reklamy reklamowe
Przydział bezpieczników w bagażniku (2016-2018)
| Nie. | Ekwipunek |
|---|---|
| Panel bezpieczników A (czarny) | |
| jeden | Zaczep przyczepy / gniazdko 220 V |
| 2 | Klimatyzowany zaczep przyczepy / uchwyt na kubek |
| 3 | Sprzęg przyczepy / regulacja przedniego fotela pasażera od tyłu |
| 4 | Elektromechaniczny hamulec postojowy |
| pięć | Elektromechaniczny hamulec postojowy |
| 6 | Drzwi przednie (strona pasażera z przodu) |
| 7 | Tylne oświetlenie zewnętrzne |
| osiem | Centralny zamek, pomoc w zamykaniu |
| dziewięć | Ogrzewanie fotela (przód) |
| jedenaście | Ogrzewanie foteli (tył), system klimatyzacji |
| 12 | Hak holowniczy |
| Panel bezpieczników B (czerwony) | |
| jeden | Napinacz lewego pasa bezpieczeństwa |
| 2 | Napinacz prawego pasa bezpieczeństwa |
| 3 | Zbiornik AdBlue (silnik wysokoprężny) / pompa paliwa |
| 4 | Zbiornik AdBlue (silnik wysokoprężny) / mocowanie silnika (silnik benzynowy) |
| pięć | Pokrywa bagażnika sterowana czujnikiem |
| 6 | Zawieszenie pneumatyczne, amortyzatory adaptacyjne |
| 7 | Tylne drzwi (strona pasażera z przodu) |
| osiem | Tylne światła |
| dziewięć | Pokrywa bagażnika |
| dziesięć | Rozrywka na tylnym siedzeniu |
| 12 | Tylny spojler (Sportback), uchylny/otwarty szyberdach, panoramiczny szklany dach |
| Panel bezpieczników C (brązowy) | |
| jeden | Dywersyfikacja informacji |
| 2 | Dywersyfikacja informacji |
| 3 | Infotainment, automatycznie ściemniające się lusterko wewnętrzne |
| pięć | Odbiornik telewizyjny |
| 6 | System wykrywania nieszczelności zbiornika |
| 7 | Gniazda |
| osiem | Ogrzewanie postojowe |
| dziesięć | Podparcie lędźwiowe (przednie siedzenie pasażera) |
| 12 | Dywersyfikacja informacji |
| Panel bezpieczników D (czarny) | |
| jeden | Zawieszenie pneumatyczne, adaptacyjne amortyzatory, sportowy mechanizm różnicowy, elektromechaniczny hamulec postojowy |
| 2 | Czujnik położenia pedału sprzęgła / automatycznej skrzyni biegów |
| 3 | Siedzenia |
| 4 | Tylna wycieraczka (przód) |
| pięć | Pomoc boczna |
| 6 | Dźwięk silnika |
| 7 | Infotainment/wzmacniacz dźwięku |
| osiem | most |
| dziewięć | Sportowy mechanizm różnicowy |
| dziesięć | System klimatyzacji |
| jedenaście | System monitorowania ciśnienia w oponach / ogrzewanie postojowe |
| 12 | System Start-Stop |
| Panel bezpieczników E (czarny) | |
| jeden | Pojazdy specjalne / tylne siedzenia |
| Panel bezpieczników F (czarny) | |
| jeden | Odmgławiacz tylnej szyby |
