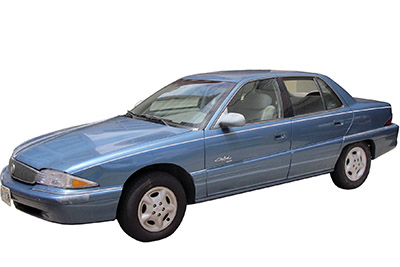

W tym artykule rozważamy szóstą generację Buicka Skylarka, produkowanego od 1992 do 1998 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Buick Skylark 1992, 1993, 1994, 1995, 1996, 1997 i 1998 , uzyskasz informacje o lokalizacji skrzynki bezpieczników paneli bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Buick Skylark 1992-1998
Skrzynka bezpieczników deski rozdzielczej
Lokalizacja skrzynki bezpieczników
1992-1995 – Panel bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kolumny kierownicy, w pobliżu dźwigni zwalniającej hamulec postojowy (opuść pokrywę, aby uzyskać dostęp do bezpieczników).
1996-1998 – Znajduje się po lewej stronie deski rozdzielczej (aby uzyskać do niej dostęp, otwórz drzwiczki panelu bezpieczników).
Reklamy reklamowe
Schemat skrzynki bezpieczników 1992, 1993, 1994 i 1995
Rozmieszczenie bezpieczników w tablicy rozdzielczej (1992-1995)
| Nie. | Nazwisko | Opis |
|---|---|---|
| jeden | PRNDL | 1992-1993: Światła cofania, wyświetlacz elektroniczny PRNDL; 1994-1995: elektroniczny wyświetlacz PRNDL |
| 2 | F / P INJ | Pompa paliwa, wtryskiwacze |
| 3 | ZATRZYMAJ HAZ | Światła stopu/niebezpieczeństwa |
| 4 | CTSY | 1992-1993: oświetlenie bagażnika, wyłączniki zamków drzwi, lusterko elektryczne; 1994-1995: przełączniki zamków drzwi, elektryczne lusterka, zapalniczka |
| pięć | RKE lub PODUSZKA POWIETRZNA | 1992-1993: zdalny dostęp bezkluczykowy (tylko automatyczna skrzynia biegów); 1994-1995: Dodatkowy nadmuchiwany ustalacz, wejście korby |
| 6 | INSTALACJA LPS | Deska rozdzielcza, oświetlenie wewnętrzne przyciemniające |
| 7 | Wskaźniki | 1992-1993: wskaźniki, tylny przekaźnik odmgławiacza, lampka ostrzegawcza przeciwblokującego hamulca, blokada skrzyni biegów hamulca; 1994-1995: Wskaźniki, tylne przeciwmgielne, światła ostrzegawcze |
| osiem | KLAKSON | klakson |
| dziewięć | ALARM | 1992-1993: Wielofunkcyjny moduł alarmowy; 1994-1995: Oświetlenie wewnętrzne, gong, automatyczne zamki drzwi, zdalny dostęp bezkluczykowy |
| dziesięć | HTR-A / C | Ogrzewanie, klimatyzacja, ABS, światła do jazdy dziennej (Kanada), jazda komputerowa (1992-1993) |
| jedenaście | RDO IGN lub RDO | 1992-1994: moc radia, tempomat; 1995: Moc radia |
| 12 | WYCIECZKA | Klapki na oczy |
| 13 | DR LK | Automatyczne blokowanie drzwi |
| czternaście | OGON LPS | Światła tylne, światła obrysowe, światła rejestracyjne |
| piętnaście | WDO | Elektryczne szyby, szyberdach (wyłącznik) |
| szesnaście | WYCIERACZKA | Wycieraczki / spryskiwacze przedniej szyby |
| 17 | ERLS | 1992-1993: sterowanie silnikami; 1994-1995: Sterowanie silnikiem, światła cofania |
| 18 | DR UNLK | 1994-1995: automatyczne odblokowanie drzwi (usuń, aby dezaktywować) |
| dziewiętnaście | FTP | Flash-to-Pass (tylko USA) |
| dwadzieścia | ACC | 1992-1993: odmgławiacz tylnej szyby, elektryczne zamki drzwi, elektryczne siedzenia, elektryczna antena (wyłącznik); 1994-1995: odmgławiacz tylnej szyby, elektryczne fotele, elektryczny szyberdach (wyłącznik) |
| 21 | PODUSZKA POWIETRZNA | 1994-1995: Dodatkowy nadmuchiwany ustalacz |
| 22 | IGN ECM lub PCM | 1992-1994: ECM, układ zapłonowy; 1995: Moduł sterujący układu napędowego, układ zapłonowy |
| 23 | REJS | 1995: tempomat |
| 24 | HDLP | Reflektory (wyłącznik) |
Schemat skrzynki bezpieczników 1996, 1997 i 1998
Rozmieszczenie bezpieczników w tablicy rozdzielczej (1996-1998)
| Nazwisko | Opis |
|---|---|
| PWR WDO | Okno elektryczne (wyłącznik) |
| WYCIECZKA | Lampki sygnalizacyjne Tum |
| INT LPS | Moduł alarmowy (wejście światła, dzwonki ostrzegawcze, światła kopuły, lampki do czytania / czytania, oświetlenie schowka, oświetlenie bagażnika, radio, lusterka elektryczne), ABS, zdalny dostęp bezkluczykowy (1996) |
| PWR ST | Fotel elektryczny |
| RDO IGN | Radio |
| HTR-A / C | Wentylator ogrzewania/klimatyzacji, światła do jazdy dziennej i automatyczne sterowanie oświetleniem (jeśli dotyczy) |
| REJS | Regulator prędkości |
| OGON LPS | Światła postojowe, światła tylne, światła obrysowe boczne, światła rejestracyjne, światła deski rozdzielczej, lampa pod maską, alarm ostrzegawczy reflektorów |
| LTR | Zapalniczka, dodatkowe gniazdo zasilania |
| WYCIERACZKA | Wycieraczki / spryskiwacze przedniej szyby |
| O2 | Podgrzewane czujniki tlenu |
| DR UNLK | Automatyczne odblokowanie drzwi |
| ALARM | Automatyczna skrzynia biegów, automatyczne odblokowanie drzwi, moduł alarmowy (wejście światła, sygnały ostrzegawcze), wskaźnik trakcji, odmgławiacz tylnej szyby, zdalny dostęp bezkluczykowy |
| MGŁA / FTP | Błysk, aby przejść |
| PRNDL | Tablica przyrządów, jednostka sterująca układu napędowego, elektrozawór Park-Lock, elektroniczny PRNDL |
| DR LK2 | Kłódki |
| PODUSZKA POWIETRZNA | Poduszka powietrzna-Moc |
| KLAKSON | Klakson, moc narzędzia serwisowego |
| INST | Klaster instrumentów |
| ZATRZYMAJ HAZ | Światła stopu, światła awaryjne, hamulce przeciwblokujące |
| PCM | Moduł sterujący układu napędowego |
| DR LK 1 | 1996: Zamki do drzwi; 1997-1998: Zamki do drzwi, zdalny dostęp bezkluczykowy |
| INSTALACJA LPS | Oświetlenie tablicy przyrządów |
| DEF RR | Odmgławiacz tylnej szyby |
| HDLP | Reflektory, światła do jazdy dziennej (jeśli są w wyposażeniu) (wyłącznik automatyczny) |
Reklamy reklamowe
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
1996-1998 – znajduje się po stronie kierowcy w komorze silnika, w pobliżu akumulatora.
Schemat skrzynki bezpieczników 1996, 1997 i 1998
Przydział bezpieczników w komorze silnika (1996-1998)
| Nazwisko | Opis |
|---|---|
| F / P INJ | Pompa paliwa, wtryskiwacze paliwa |
| ERLS | Lampy cofania, zawór odpowietrzający kartridża, EGR, automatyczna skrzynia biegów, blokada zmiany biegów hamulca-skrzyni biegów, przeciwblokujące hamulce, sprężarka klimatyzacji, elektromagnes blokady postojowej |
| ABS / EVO | Elektrozawory przeciwblokujące hamulców |
| MOD IGN | System wypalania |
| HVAC BLO MOT | Ogrzewanie / Klimatyzacja – Wysoka dmuchawa, generator – Wykrywanie napięcia |
| BATERIA PCM | Komputer układu napędowego |
| WENTYLATOR CLG | Wentylator chłodzący silnik |
| HDLP | Obwody oświetleniowe |
| STOP LPS PWR ACC RR DEFG | Akcesoria zasilające, obwody świateł stopu, odmgławiacz tylnej szyby |
| abs | Hamulce przeciwblokujące |
| IGN SW | Przełączane obwody zapłonowe |
