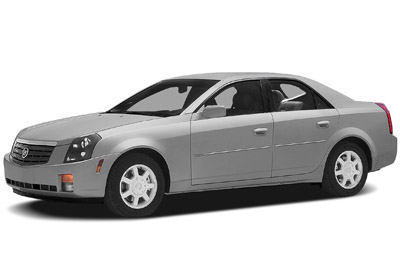

W tym artykule rozważymy Cadillac CTS pierwszej generacji, produkowany od 2003 do 2007 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Cadillac CTS 2003, 2004, 2005, 2006 i 2007 , uzyskasz informacje o lokalizacji bezpieczników paneli wewnątrz samochodu i dowiedz się więcej o przypisaniu każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
2003-2007 Układ bezpieczników Cadillac CTS
Bezpieczniki zapalniczki/gniazda Cadillac CTS znajdują się w skrzynce bezpieczników w komorze silnika (patrz bezpieczniki „OUTLET” ( gniazdo akcesoriów konsoli środkowej) i „I/P OUTLET” ( gniazdo akcesoriów na desce rozdzielczej)).
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Schemat skrzynki bezpieczników
2003-2004
2005-2007
Reklamy reklamowe
Przyporządkowanie bezpieczników i przekaźników w komorze silnika
| Nazwisko | Opis |
|---|---|
| Bezpieczniki | |
| PARK RT | Zespół tylnego światła po stronie pasażera, przedniego światła pozycyjnego i przedniego światła postojowego; |
| KLAKSON | Montaż z dwoma rogami |
| LT HI BEAM | Strona kierowcy świateł drogowych |
| ŚWIATŁA MIJANIA LT | Strona kierowcy świateł mijania |
| RT ŚWIATŁA MIJANIA | Światła mijania po stronie pasażera |
| RT HI BEAM | Strona pasażera świateł drogowych |
| TOS | Ręczny czujnik prędkości wyjściowej skrzyni biegów |
| ZAPASOWY | Nieużywany |
| TOM | ECM (elektroniczny moduł sterujący), TCM (moduł sterujący skrzynią biegów), moduł PASS-Key 111+ |
| PARK LT | Zespół tylnego światła po stronie kierowcy, przedni znacznik boczny i zespół przedniego światła postojowego; |
| LIC / PRZYCIEMNIANIE / PRZYCIEMNIANIE |
Zespół tylnej tablicy rejestracyjnej, moduł w desce rozdzielczej (DIM) |
| NIE / ALDL | DIM, ALDL (łącze danych linii montażowej) |
| FLASHER | Lampa ostrzegawcza / moduł kierunkowskazów |
| KOLEKTOR | Klapy rozdzielacza 1 i 2, miernik masy powietrza, zawór oczyszczania wkładu |
| STRG CTLS | Dźwignia sterowania na kierownicy, włącznik reflektorów |
| HTR VLV / CLTCH | Zawór nagrzewnicy, przełącznik sprzęgła (normalnie zamknięty), przełącznik sprzęgła (normalnie otwarty), zworka do cewki przekaźnika rozruchu dla automatycznej skrzyni biegów |
| MYCIE NOZ | Ogrzewane dysze spryskiwaczy przedniej szyby po stronie kierowcy i pasażera |
| PRE O2 / CAM | Czujniki tlenu po stronie kierowcy i pasażera, Phaser CAM, przedmuch kasety |
| ECM | Elektroniczny moduł sterujący |
| TCM / IPC | TCM, ECM i IPC (tablica rozdzielcza) |
| MOD IGN / MOD IGN / MAF |
Moduły zapłonu przedniego banku |
| ELEK PRNDL | Elektroniczny PRNDL |
| TCC / ET | Przełącznik hamulca TCC / ET (wydłużony skok), przełącznik hamulca TCC / ET (Cruise Disable) |
| ZATRZYMAJ PR SW | Wyłącznik lampki stopu |
| IGN SW | Stacyjka (zasilanie IGN-3 i CRANK) |
| SPRAWDZANIE NAPIĘCIA | DIM (moduł integracji deski rozdzielczej) |
| ECM/TCM | TCM (moduł sterowania skrzynią biegów), ECM (elektroniczny moduł sterujący), IPC (zestaw wskaźników), moduł PASS-Key 111+ |
| DZIWNY WTRYSK / CEWKI | Cewki zapłonowe o numerach nieparzystych, wtryskiwacze paliwa, cewki wtryskowe o numerach nieparzystych |
| MOD WPR | Zespół wycieraczek szyby przedniej |
| INJ | Wtryskiwacze paliwa |
| SPRZĘGŁO KOMP | Sprzęgło sprężarki |
| WPR SW | A/przełącznik wycieraczek Vasher |
| ŚWIATŁO PRZECIWMGIELNE | Światła przeciwmgielne |
| WYJŚCIE | Gniazdo zasilania akcesoriów konsoli środkowej |
| POST O2 | Czujniki tlenu po stronie kierowcy i pasażera, LRPDB (przyciskowy przekaźnik wentylatora chłodzącego) |
| WYJŚCIE I/P | Gniazdo zasilania akcesoriów deski rozdzielczej |
| CCP | Kontrola klimatu |
| TEN SAM WTRYSK / CEWKI | Te same cewki wtryskowe |
| PRE O2 | Czujniki tlenu po stronie kierowcy i pasażera, czujnik prędkości wyjściowej skrzyni biegów |
| Wyłączniki automatyczne | |
| HDLP WASH C / B-OPT | Silnik spryskiwacza reflektorów (opcjonalnie) |
| Bezpieczniki J-Case | |
| TYŁ TYŁ | RRPDB (elektryczna skrzynka rozdzielcza po stronie pasażera) |
| TYŁ TYŁ | RRPDB (elektryczna skrzynka rozdzielcza po stronie pasażera) |
| TYŁ | LRPDB (tylna skrzynka rozdzielcza zasilania po stronie kierowcy) |
| TYŁ | LRPDB (tylna skrzynka rozdzielcza zasilania po stronie kierowcy) |
| WITAJCIE FAN | Silnik wentylatora o wysokim poziomie chłodzenia |
| LO WENTYLATOR | Nisko chłodzący silnik wentylatora |
| MIŁOŚNIK | Zespół silnika wentylatora PWM |
| WEJŚCIE | Elektromagnes rozrusznika |
| EBCM | Elektroniczny moduł sterujący hamulca |
| abs | System antywłamaniowy |
| Wiązki przewodów | |
| KORPUS L / H | Połączenie wiązki przewodów |
| I / PW / H | Połączenie wiązki przewodów |
| ENG W / W | Podłączanie wiązki przewodów silnika |
| LAMPA PRZEDNIA | Połączenie wiązki przewodów lampy przedniej |
| Przekaźnik | |
| MINI PRZEKAŹNIK WENTYLATORA LO SPEED | Silnik wentylatora o niskiej prędkości |
| MINI PRZEKAŹNIK WENTYLATORA O DUŻEJ PRĘDKOŚCI | Silnik wentylatora o dużej prędkości |
| AKCESORIA DO PRZEKAŹNIKÓW MINI | Gniazda akcesoriów |
| MINI PRZEKAŹNIK WENTYLATORA S / P | Wentylator szeregowy / równoległy |
| PRZEKAŹNIK LAMPY PARKOWEJ MICRO | Światła postojowe |
| PRZEKAŹNIK KLAKSONOWY MIKRO | klakson |
| PRZEKAŹNIK HI BEAM MIKRO | Światła drogowe |
| PRZEKAŹNIK DRL MICRO-OPT | Lampy dzienne |
| PRZEKAŹNIK WIĄZKI LO / HID MINI-OPT | Reflektory wyładowcze o dużej intensywności (opcjonalnie) |
| PRZEKAŹNIK PRANIA MINI-OPT HDLP | Silnik spryskiwaczy reflektorów (opcja) |
| PRZEKAŹNIK MINI CYGARA | Zapalniczka (Opcja) |
| MINI PRZEKAŹNIK DMUCHAWY | Dmuchawa przednia |
| MIKRO PRZEKAŹNIK ŚWIATŁA PRZECIWMGIELNEGO | Światła przeciwmgielne |
| GŁÓWNY MIKROPRZEKAŹNIK | Układ napędowy / ECM |
| MINI PRZEKAŹNIK STARTOWY | Elektromagnes rozrusznika |
| CMP CLU PRZEKAŹNIK MIKRO | Sprzęgło sprężarki |
| MIKRO PRZEKAŹNIKI IGN-1 | Przełącznik zapłonu (ON) |
Reklamy reklamowe
Przedział pasażerski
Lokalizacja skrzynki bezpieczników
Pod tylnym siedzeniem znajdują się dwie skrzynki bezpieczników.
Aby zdjąć poduszkę tylnego siedzenia, wykonaj następujące czynności:
- Pociągnij przód poduszki, aby zwolnić przednie haczyki;
- Pociągnij poduszkę do góry i do przodu pojazdu;
- Wsuń poduszkę na jedne z tylnych drzwi i odłóż ją na bok.
Schemat skrzynki bezpieczników (strona kierowcy)
Rozmieszczenie bezpieczników i przekaźników w skrzynce bezpiecznikowej pod tylnym siedzeniem (po stronie kierowcy)
| Nazwisko | Opis |
|---|---|
| Bezpieczniki | |
| SIEDZENIE MOD L FRT HTD | Podgrzewany moduł fotela kierowcy |
| MEM / DOSTOSUJ SIEDZENIE | Przełącznik zasilania fotela kierowcy, moduł fotela z pamięcią |
| ZWOLNIENIE BAGAŻNIKA DR | Silnik zwalniający bagażnik |
| LAMPA ZAPASOWA | ISRVM (lusterko wewnętrzne), montaż lampy tablicy rejestracyjnej |
| ZAPASOWY | Nieużywany |
| ŚWIATŁO POZYCYJNE | Zespoły świateł tylnych, zespoły świateł pozycyjnych przednich |
| AUDIO | Radio, moduł OnStar |
| TYŁ DR MOD | Moduły tylnych drzwi |
| NISKI | Światła tylne, wysokie środkowe światło hamowania, moduł kierunkowskazów, moduł ABS, światła przyczepy; |
| PILOT DR MOD | Moduł drzwi kierowcy |
| POZIOMOWANIE HDLP | Czujniki podwozia systemu aktualizacji reflektorów (tylko eksport) |
| EBCM | EBCM (elektroniczny moduł sterujący hamulca) |
| CCP | CCP (panel sterowania klimatem) |
| IGN 3 | Podgrzewane moduły siedzeń, silnik wlotu powietrza, zespół zmiany biegów |
| Bezpieczniki w obudowie J | |
| AMP | Wzmacniacz dźwięku |
| WENTYLATOR PCHANIA | Wentylator pchający (tylko eksport) |
| Wyłączniki automatyczne | |
| SIEDZENIE C / B | Przełączniki fotela elektrycznego, moduł fotela pamięci |
| Przekaźnik | |
| NISKI PRZEKAŹNIK MINI | Czujnik uruchomienia hamulca |
| ZAPASOWY | Nieużywany |
| WENTYLATOR PCHANIA | Wentylator pchający (tylko eksport) |
| PRZEKAŹNIK POZYCJI L MIKRO | Światło pozycyjne po stronie kierowcy |
| R PRZEKAŹNIK POZYCJI MIKRO | Lampa pozycyjna po stronie pasażera |
| MIKRO PRZEKAŹNIKI IGN 3 | Podgrzewane moduły siedzeń, silnik wlotu powietrza, zespół zmiany biegów |
| RLY MIKRO LAMPA PODŁOGOWA | Sprawdzanie przekaźników świateł postojowych |
| PRZEKAŹNIK TRK DR REL SOL MICRO | Silnik zwalniający bagażnik |
| PRZEKAŹNIK LAMPY OBROTU MIKRO | ISRVM (lusterko wewnętrzne), montaż lampy tablicy rejestracyjnej |
Reklamy reklamowe
Schemat skrzynki bezpieczników (strona pasażera)
2003-2004
2005-2007
Rozmieszczenie bezpieczników i przekaźników w skrzynce bezpiecznikowej pod tylnym siedzeniem (strona pasażera)
| Nazwisko | Opis |
|---|---|
| Bezpieczniki | |
| LED BAGAŻNIKA | Lampa bagażnika |
| LAMPA WEWNĘTRZNA | Ciche lampy panelowe, lampy kałużowe, zestaw lampek uprzejmości lotniczych |
| PSGR DR MOD | Moduł prawych przednich drzwi pasażera |
| KOŁA | 2003-2004: RIM (tylny moduł integracyjny), stacyjka, cylinder zamka z kluczykiem 2005-2007: ISRVM (lusterko wewnętrzne), syrena elektryczna, RIM |
| JANTE / IGN SW | RIM (tylny moduł integracyjny), stacyjka, cylinder zamka kluczykowego |
| TYLNE ŚWIATŁO PRZECIWMGIELNE | Tylne światła przeciwmgielne (tylko eksport) |
| ZAPASOWY | Nieużywany |
| NIE SĄ | Pakiet tunera telewizyjnego (tylko eksport), moduł VICS (system komunikacji informacji o pojazdach) (tylko eksport) |
| PODUSZKA POWIETRZNA | SDM (moduł diagnostyki detekcji) |
| ZAPASOWY | Nieużywany |
| CZUJNIK MOCY | Potężny sonar, czujnik przechyłu |
| abs | System antywłamaniowy |
| LAMPA KLATKI | Lampa bagażnika |
| POMPA PALIWA MTR | Silnik pompy paliwa |
| PO PROJEKCIE | Pompa grzewcza po zagotowaniu |
| MOD DE SIÈGE R FRT HTD | Podgrzewany moduł fotela pasażera |
| ZAPASOWY | Nieużywany |
| PAN | SDM (moduł diagnostyki detekcji) |
| KOŁA | ISRVM (lusterko wewnętrzne), syrena elektryczna, obręcz, pasywny czujnik zwolnienia bagażnika |
| ODPOWIETRZENIE ZBIORNIKA | Elektrozawór odpowietrzający wkładu |
| ZAPASOWY | Nieużywany |
| Wyłączniki automatyczne | |
| DR MOD PWR C / B | Moduły drzwiowe |
| Bezpieczniki J-Case | |
| KOSTIUM Z TYŁU | Element odmgławiacza tylnej szyby |
| DACH OTWIERANY MOD | Elektryczny moduł szyberdachu |
| Przekaźnik | |
| RAP PRZEKAŹNIK MINI | Zachowana moc akcesoriów |
| ZAPASOWY | Nieużywany |
| MINI TYLNY PRZEKAŹNIK ODMAWIAJĄCY | Odmgławiacz tylnej szyby |
| ZAPASOWY | Nieużywany |
| PO GOTOWANIU MIKRO | Pompa grzewcza po zagotowaniu |
| WEWN. PRZEKAŹNIK LAMPY MICRO | Ciche lampy panelowe, lampy kałużowe, zestaw lampek uprzejmości lotniczych |
| MIKRO PRZEKAŹNIKI IGN 1 | Stacyjka |
| TYLNE ŚWIATŁO PRZECIWMGIELNE RLY MICRO | Tylne światła przeciwmgielne (tylko eksport) |
| MIKROSILNIKOWA POMPA PALIWA RLY | Silnik pompy paliwa |
