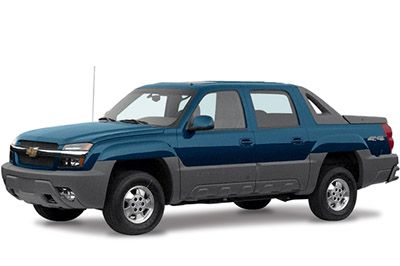

W tym artykule rozważymy pierwszą generację Chevrolet Avalanche (GMT800), produkowaną w latach 2001-2006. Tutaj znajdziesz schematy skrzynek bezpieczników Chevrolet Avalanche 2001, 2002, 2003, 2004, 2005 i 2006 , uzyskasz informacje o lokalizacji bezpiecznika panele wewnątrz samochodu i dowiedz się więcej o przyporządkowaniu każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Contents
Układ bezpieczników Chevrolet Avalanche 2001-2006
Bezpieczniki zapalniczki/wtyczki Chevroleta Avalanche znajdują się w skrzynce bezpieczników w komorze silnika. 2001-2002 – patrz bezpieczniki „AUX PWR” i „CIGAR”. 2003-2006 – patrz „AUX PWR” (pomocnicze gniazdo zasilania – konsola), „CIG LTR” (zapalniczka) bezpieczniki w skrzynce bezpieczników komory silnika oraz bezpiecznik „AUX PWR 2, M/GATE” (gniazda zasilania). tylnej przestrzeni ładunkowej Midgate) w skrzynce bezpieczników deski rozdzielczej.
Lokalizacja skrzynki bezpieczników
Panel
Skrzynka bezpieczników znajduje się z boku deski rozdzielczej, po stronie kierowcy, za pokrywą.
Centralna skrzynka przekaźników deski rozdzielczej
Blok narzędziowy na środkowej desce rozdzielczej znajduje się pod deską rozdzielczą, po lewej stronie kolumny kierownicy.
Komora silnika
Dodatkowy blok bezpieczników w komorze silnika (jeśli dotyczy)
Blok bezpieczników pomocniczego wentylatora elektrycznego chłodzenia znajduje się w komorze silnika po stronie kierowcy pojazdu, obok skrzynki bezpieczników pod maską.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2001, 2002
Panel
Rozmieszczenie bezpieczników w tablicy rozdzielczej (2001-2002)
| Nazwisko | Stosowanie |
|---|---|
| KORPUS L | Przekaźnik zasilania akcesoriów zachowany |
| ZAMEK | Elektryczne zamki do drzwi |
| ODBLOKOWANIE DRV | Przekaźnik elektrycznego zamka drzwi |
| ZAMEK | Przekaźnik elektrycznego zamka drzwi |
| CVC 1 | System klimatyzacji |
| REJS | Tempomat, zestaw wskaźników |
| IGN 3 | Zapłon, fotele elektryczne |
| Napęd na 4 koła | Napęd na cztery koła, akumulator pomocniczy |
| KORBA | System startowy |
| INT PRK | Lampy wewnętrzne |
| DRZWI L | Przekaźnik elektrycznego zamka drzwi |
| HAMULEC | System antywłamaniowy |
| WYCIERACZKA TYŁ | Nieużywany |
| SPST | Oświetlenie wnętrza, światła ładunku |
| SIEDZIBA | Wyłącznik elektryczny fotela |
| WYCIECZKA | Światła zewnętrzne, kierunkowskazy, światła awaryjne |
| OTWORZYĆ | Elektryczne zamki do drzwi |
| HTR A / C | System klimatyzacji |
| WS WPR | Wycieraczki |
| IGN 1 | Zapłon, deska rozdzielcza |
| PODUSZKA POWIETRZNA | Poduszka powietrzna |
| MIR / BLOKADA | Elektryczne lusterka, elektryczne zamki do drzwi |
| BLOKADA DR | Elektryczne zamki do drzwi |
| PWR WDO | Elektryczny wyłącznik szyby |
| OTWORZYĆ | Przekaźnik elektrycznego zamka drzwi |
| IGN 0 | Wyświetlacz PRND321, licznik kilometrów, VCM / PCM |
| TO IGN | Opcja wyposażenia specjalnego, zapłon |
| ACCY SEO | Opcjonalne akcesorium do wyposażenia specjalnego |
| RAP nr 1 | Przekaźnik zasilania akcesoriów zachowany |
| RDO 1 | System nagłośnieniowy |
| RAP nr 2 | Elektryczne szyby tylne, szyberdach, radio |
Reklamy reklamowe
Centralna skrzynka przekaźników deski rozdzielczej
Centralna skrzynka przekaźników deski rozdzielczej (2001-2002)
| Przekaźnik | Stosowanie |
|---|---|
| SEO | Opcja wyposażenia specjalnego |
| HTD ST | Podgrzewane siedzenia |
| ZAPASOWY | Nieużywany |
| PRÓŻNOŚĆ | Okablowanie poszycia dachu |
| PRZYCZEPA | Okablowanie hamulca przyczepy |
| PWR ST | Fotele elektryczne |
| ZAPASOWY | Nieużywany |
| UPF | Upfitter |
| LAMPA PARKOWA | Światła postojowe |
| FRT PRK EXPT | Nieużywany |
| ZAPAS 2 | Nieużywany |
| PUDDLE LP | Lampy kałużowe |
| JAZDA SL | Nieużywany |
| ZAPAS 3 | Nieużywany |
| INADV PWR | Zasilanie oświetlenia wnętrza |
| CTSY LP | Lampy dzięki uprzejmości |
| TELEFON KOMÓRKOWY | Okablowanie telefonu komórkowego |
Reklamy reklamowe
Komora silnika
Przyporządkowanie bezpieczników i przekaźników w komorze silnika (2001-2002)
| Nazwisko | Stosowanie |
|---|---|
| STUDNIA # 1 | Zasilanie akcesoriów / zasilanie kabli przyczepy / poziomowanie ładunku |
| abs | Hamulce przeciwblokujące |
| IGN A | Stacyjka |
| POWIETRZE | System POWIETRZA |
| RAP nr 1 | Elektrycznie sterowane lusterka, Elektrycznie sterowane lusterka, Elektrycznie zamykane zamki drzwi, Elektrycznie regulowane fotele (s) |
| IGN B | Stacyjka |
| RAP nr 2 | Akcesoria ustalające / elektryczne szyby tylne, szyberdach, radio |
| STUDNIA # 2 | Zasilanie akcesoriów / Okablowanie przyczepy Zasilanie hamulca |
| TRL R TRN | Okablowanie prawego kierunkowskazu przyczepy |
| TRL L TRN | Okablowanie przyczepy z lewym kierunkowskazem |
| IGN 1 | Zapłon, kontrola paliwa |
| INJ-B | Zapłon, sterowanie paliwem (przekaźnik) |
| WEJŚCIE | Rozrusznik (przekaźnik) |
| PARK LP | Światła postojowe |
| HVAC FRT | System klimatyzacji |
| ZATRZYMAJ LP | Lampy zewnętrzne, Stoplampy |
| ECM 1 | VCM / PCM |
| CHMSL | Środkowa wysoka lampa stopu |
| ZATRZYMANIE POJAZDU | Światła stopu, tempomat |
| TRL B / U | Okablowanie przyczepy lampy awaryjnej |
| INJ-A | Kontrola paliwa, zapłon |
| RR HVAC | Nieużywany |
| VEH B / U | Światła awaryjne pojazdu |
| OD 1 | Sterowanie silnikiem, odpowietrzanie kanistra, układ paliwowy |
| ITP | Elektroniczna kontrola przepustnicy |
| IGN E | Przekaźnik sprężarki klimatyzacji, odmgławiacz tylnej szyby, światła do jazdy dziennej, system AIR |
| B / U LP | Światła cofania, automatyczny system sterowania blokadą zmiany biegów |
| ATC | Automatyczna skrzynka transferowa |
| RR ODMARZANIE | Odmgławiacz tylnej szyby, podgrzewane lusterka (przekaźnik) |
| BRT | Nieużywany |
| PRK | Tylne prawe światła postojowe |
| ECM B | VCM / PCM |
| F / PMP | Pompa paliwa (przekaźnik) |
| O2 A | Czujniki tlenu |
| O2 B | Czujniki tlenu |
| LR PRK | Lewe tylne światła postojowe |
| RR ODMARZANIE | Odmgławiacz tylnej szyby, podgrzewane lusterka |
| HDLP | Reflektory (przekaźnik) |
| TRL PRK | Okablowanie przyczepy do świateł postojowych |
| PIERWSZY | Nieużywany |
| RT HDLP | Proste reflektory |
| DRL | Światła do jazdy dziennej (przekaźnik) |
| NKU MIR | Podgrzewane lustra |
| LT HDLP | Reflektory lewe |
| A/C | Klimatyzator |
| AUX PWR | Zapalniczka, pomocnicze gniazda zasilania |
| SEO 2 | Opcja wyposażenia specjalnego Zasilanie, fotele elektryczne, dodatkowe światło dachowe Mnt |
| SEO 1 | Opcja wyposażenia specjalnego Zasilanie, dodatkowe światło dachowe Mnt |
| DRL | Lampy dzienne |
| A/C | Klimatyzacja (przekaźnik) |
| MGŁA LP | Światła przeciwmgielne |
| MGŁA LP | Światła przeciwmgielne (przekaźnik) |
| RADIO | System audio, deska rozdzielcza, system klimatyzacji |
| CYGARO | Zapalniczka, pomocnicze gniazda zasilania |
| RT SKRĘT | Kierunkowskazy w prawo |
| BTSI | Automatyczny system sterowania blokadą zmiany biegów |
| LT TOUR | Kierunkowskazy po lewej stronie |
| FR PRK | Przednie światła postojowe, boczne światła obrysowe |
| W / W PMP | Pompa spryskiwacza przedniej szyby |
| KLAKSON | Klakson (przekaźnik) |
| IGN C | Stacyjka, pompa paliwa, wyświetlacz PRND321, korba |
| AMP RDO | Wzmacniacz radiowy |
| HAZ LP | Lampy zewnętrzne, lampy niebezpieczne |
| EXP LPS | Nieużywany |
| KLAKSON | klakson |
| CTSY LP | Lampy wewnętrzne |
| RR WPR | Nieużywany |
| Potwierdzać | Moduł sterowania nadwozia, zdalny dostęp bezkluczykowy, reflektory |
2003, 2004, 2005, 2006
Reklamy reklamowe
Panel
Rozmieszczenie bezpieczników w tablicy rozdzielczej (2003-2006)
| Nazwisko | Stosowanie |
|---|---|
| Wycieraczka RR | 2003-2005: Przełącznik wycieraczki tylnej szyby
2006: Nieużywany |
| ACCY SEO | Opcjonalne akcesorium do wyposażenia specjalnego |
| WS WPR | Wycieraczki |
| TBC ACCY | Akcesorium kontrolera nadwozia ciężarówki |
| IGN 3 | Zapłon, podgrzewane siedzenia |
| Napęd na 4 koła | Napęd na cztery koła |
| HTR A / C | System klimatyzacji |
| LCK | Przekaźnik elektrycznego zamka drzwi (funkcja zamka) |
| CVC 1 | Lusterko wewnętrzne, system klimatyzacji |
| LT DR | Podłączanie wiązki drzwi kierowcy |
| REJS | Regulator prędkości |
| OTWORZYĆ | Przekaźnik elektrycznego zamka drzwi (funkcja odblokowania) |
| RR MGŁA LP | Tylne światło przeciwmgielne (tylko eksport) |
| HAMULEC | System antywłamaniowy |
| ODBLOKOWANIE KIEROWCY | Przekaźnik elektrycznego zamka drzwi (funkcja odblokowania drzwi kierowcy) |
| IGN 0 | Moduł sterujący układu napędowego, moduł sterujący skrzyni biegów |
| TBC IGN 0 | Kontroler nadwozia ciężarówki |
| VÉH CHMSL | Podniesione światło stopu do pojazdu i przyczepy |
| LT TRLR ST / TRN | Lewy kierunkowskaz / zatrzymanie przyczepy |
| LT TRN | Kierunkowskazy w lewo i boczne znaczniki |
| ZATRZYMANIE POJAZDU | Światła stopu pojazdu, moduł hamulca, elektroniczny moduł sterowania przepustnicą |
| CIAŁO | Złącze uprzęży |
| RT TRLR ST / TRN | Kierunkowskaz w prawo / zatrzymanie przyczepy |
| RT TRN | Kierunkowskazy w prawo i boczne znaczniki |
| DDM | Moduł drzwi kierowcy |
| AUX PWR 2, M / BRAMKA | Gniazda zasilania w tylnej przestrzeni ładunkowej, środkowa klapa załadowcza |
| LCKS | Elektryczny system zamykania drzwi |
| ECC, TPM | Tylna klimatyzacja elektroniczna, system monitorowania ciśnienia w oponach (jeśli jest w wyposażeniu) |
| TBC 2C | Kontroler nadwozia ciężarówki |
| BŁYSK (2003-2005) ZAGROŻENIE (2006) |
Moduł migający |
| CB LT DRS | Wyłącznik lewej szyby elektrycznej |
| TBC 2B | Kontroler nadwozia ciężarówki |
| TBC 2A | Kontroler nadwozia ciężarówki |
Reklamy reklamowe
Centralna skrzynka przekaźników deski rozdzielczej
Centralna skrzynka przekaźników deski rozdzielczej (2003-2006)
| Nazwa przekaźnika | Stosowanie |
|---|---|
| SEO | 2003-2005: Opcja wyposażenia specjalnego
2006: Opcja wyposażenia specjalnego / Złącze wiązki przewodów do lamp terenowych |
| PRZYCZEPA | Okablowanie hamulca przyczepy |
| DOPASUJ | Upfitter (nie używany) |
| JAZDA SL | 2003-2005: Podłączenie wiązki sterowania jazdą
2006: Kontrola jazdy (nieużywane) |
| HDLR 2 | Złącze okablowania dachowego |
| CIAŁO | Złącze okablowania nadwozia |
| ODMGŁAĆ | Tylny przekaźnik odmgławiacza |
| HDLNR 1 | Złącze okablowania podsufitki 1 |
| WYMIANA PRZEKAŹNIKÓW | Nieużywany |
| SIEDZENIE CB | Wyłącznik modułu fotela kierowcy i pasażera |
| DRZWI CB RT | 2003-2005: Wyłącznik podnośnika
– szyba elektryczna prawa 2006: szyba tylna prawa, moduł drzwi pasażera |
| ZAPASOWY | Nieużywany |
| INFORMACJE | 2003-2004: Podłączenie uprzęży Infotainment
2005-2006: Nieużywany |
Reklamy reklamowe
Skrzynka bezpieczników w komorze silnika (2003-2005)
* 1 – Silnik benzynowy i listwa wtrysku paliwa nr 2;
* 2 – Silnik benzynowy i listwa wtrysku paliwa nr 1;
* 3 – Silnik benzynowy; Czujniki tlenu;
* 4 – Silnik benzynowy; Czujniki tlenu;
* 5 – zapłon PCM.
Przyporządkowanie bezpieczników i przekaźników w komorze silnika (2003-2005)
| Nazwisko | Stosowanie |
|---|---|
| ŚWIECA ŻAROWA | Nieużywany |
| KARMIENIE SPERSONALIZOWANE | Moc akcesoriów |
| HYBRYDOWY | Hybrydowy |
| STUDNIA # 1 | Zasilanie pomocnicze |
| MBEC | Centralne zasilanie autobusu centralnego, przednich siedzeń, prawych drzwi |
| MIŁOŚNIK | Przedni wentylator klimatyzacji |
| LBEC | Lewe centrum zasilania autobusu, moduły drzwi, zamki drzwi, dodatkowe gniazdo zasilania – tylna przestrzeń ładunkowa i deska rozdzielcza |
| STUDNIA 2 | Zasilanie akcesoriów / Okablowanie przyczepy Zasilanie hamulca |
| abs | Hamulce przeciwblokujące |
| VSES / ECAS | Stabilność pojazdu |
| IGN A | Moc zapłonu |
| IGN B | Moc zapłonu |
| LBEC 1 | Power Center lewa magistrala, lewe drzwi, sterownik nadwozia ciężarówki, moduł kierunkowskazów |
| PARK TRL | Okablowanie przyczepy do świateł postojowych |
| PARK RR | Prawe tylne światła postojowe i boczne światła obrysowe |
| LR PARK | Lewe tylne światła postojowe i boczne światła obrysowe |
| PARK LP | Przekaźnik świateł postojowych |
| WEJŚCIE | Uruchom przekaźnik |
| INTPARK | Lampy wewnętrzne |
| ZATRZYMAJ LP | Lampy stopu |
| TBC BATT | Zasilanie akumulatora kontrolera nadwozia ciężarówki |
| SZYBERDACH | Szyberdach |
| SEO B2 | Lampy terenowe |
| 4WS | Wkład elektromagnetyczny wentylatora / zasilacz modułu quadraster |
| RR HVAC | Sterowanie klimatyzacją z tyłu |
| AUX PWR | Dodatkowe gniazdo zasilania — konsola |
| IGN 1 | Przekaźnik zapłonu |
| PCM 1 | Moduł sterujący układu napędowego |
| ETC / ECM | Elektroniczna kontrola przepustnicy, elektroniczna kontrola hamulca |
| INJ 1 | Cewka zapłonowa, wtryskiwacze paliwa – blok cylindrów 1 |
| INJ 2 | Cewka zapłonowa, wtryskiwacze paliwa – blok cylindrów 2 |
| IGN E | Przekaźnik kondycjonujący, migające światło / wyłącznik bezpieczeństwa, przekaźnik rozrusznika |
| BRT | Kontrola jazdy |
| TRL B / U | Okablowanie przyczepy lampy awaryjnej |
| PCM B | Moduł sterujący układu napędowego, pompa paliwa |
| F / PMP | Pompa paliwa (przekaźnik) |
| O2A | Czujniki tlenu |
| B / U LP | Światła cofania, system sterowania blokadą zmiany biegów automatycznej skrzyni biegów |
| RR ODMARZANIE | Odmgławiacz tylnej szyby |
| HDLP-HI | Przekaźnik świateł drogowych |
| PIERWSZY | Nieużywany |
| O2B | Czujniki tlenu |
| PAN | Dodatkowy nadmuchiwany system bezpieczeństwa |
| PARK FRT | Przednie światła postojowe, boczne światła obrysowe |
| DRL | Światła do jazdy dziennej (przekaźnik) |
| TO IGN | Tylny przekaźnik odmgławiacza |
| TBC IGN1 | Zapłon sterownika nadwozia ciężarówki |
| HI HDLP-LT | Lewy główny reflektor |
| Ukryj lewą stronę | Lewe lampy wyładowcze wysokiej intensywności |
| DRL | Lampy dzienne |
| IPC / DIC | Deska rozdzielcza / Centrum informacji kierowcy |
| HVAC / ECAS | Sterowanie klimatyzacją |
| CIG LTR | Zapalniczka |
| HI HDLP-RT | Reflektor prawy |
| HDLP-NISKI | Przekaźnik świateł mijania |
| KOMP A / C | Przekaźnik sprężarki klimatyzacji |
| KOMP A / C | Sprężarka klimatyzacji |
| RR WPR | Tylna wycieraczka / spryskiwacz |
| RADIO | System nagłośnieniowy |
| SEO B1 | Centralny Bus Power Center, HomeLink, podgrzewane tylne siedzenia |
| LO HDLP-LT | Światło mijania lewego reflektora |
| BTSI | System blokowania przekładni hamulca |
| KORBA | System startowy |
| LO HDLP-RT | Prawy reflektor mijania |
| MGŁA LP | Przekaźnik światła przeciwmgielnego |
| MGŁA LP | Światła przeciwmgielne |
| KLAKSON | Przekaźnik klaksonowy |
| MYCIE W / S | Przekaźnik pompy spryskiwacza szyby przedniej i tylnej szyby |
| MYCIE W / S | Pompa spryskiwacza i tylna szyba |
| INFORMACJE | OnStar Entertainment / Tylne siedzenia |
| WZMACNIACZ RADIOWY | Wzmacniacz radiowy |
| RH UKRYJ | Prosta lampa wyładowcza o wysokiej intensywności |
| KLAKSON | Bezpiecznik klaksonu |
| PAE | Regulowane pedały elektryczne |
| MIJAM | Moduł napędu na wszystkie koła |
| SBA | Dodatkowe wspomaganie hamowania |
Reklamy reklamowe
Skrzynka bezpieczników w komorze silnika (2006)
* 1 – Silnik benzynowy i listwa wtrysku paliwa nr 2;
* 2 – Silnik benzynowy i listwa wtrysku paliwa nr 1;
* 3 – Silnik benzynowy; Czujniki tlenu;
* 4 – Silnik benzynowy; Czujniki tlenu;
* 5 – Zapłon 1;
* 6 – Moduł sterujący układu napędowego, pompa paliwa;
* 7 – Sterowanie klimatyzacją z tyłu;
* 8 – Szyberdach.
Rozmieszczenie bezpieczników i przekaźników w komorze silnika (2006)
| Nazwisko | Stosowanie |
|---|---|
| ŚWIECA ŻAROWA | Nieużywany |
| KARMIENIE SPERSONALIZOWANE | Moc akcesoriów |
| HYBRYDOWY | Nieużywany |
| STUDNIA # 1 | Zasilanie pomocnicze |
| MBEC | Centralne zasilanie autobusu centralnego, przednich siedzeń, prawych drzwi |
| MIŁOŚNIK | Przedni wentylator klimatyzacji |
| LBEC | Lewe centrum zasilania autobusu, moduły drzwi, zamki drzwi, dodatkowe gniazdo zasilania – tylna przestrzeń ładunkowa i deska rozdzielcza |
| STUDNIA # 2 | Zasilanie akcesoriów / Okablowanie przyczepy Zasilanie hamulca |
| abs | Hamulce przeciwblokujące |
| VSES / ECAS | Sprężarka z automatyczną kontrolą poziomu (ALC) |
| IGN A | Moc zapłonu |
| IGN B | Moc zapłonu |
| LBEC 1 | Power Center lewa magistrala, lewe drzwi, sterownik nadwozia ciężarówki, moduł kierunkowskazów |
| PARK TRL | Okablowanie przyczepy do świateł postojowych |
| PARK RR | Prawe tylne światła postojowe i boczne światła obrysowe |
| LR PARK | Lewe tylne światła postojowe i boczne światła obrysowe |
| PARK LP | Przekaźnik świateł postojowych |
| STRTR | Uruchom przekaźnik |
| INTPARK | Lampy wewnętrzne |
| ZATRZYMAJ LP | Lampy stopu |
| TBC BATT | Zasilanie akumulatora kontrolera nadwozia ciężarówki |
| SEO B2 | Lampy terenowe |
| 4WS | Wkład elektromagnetyczny wentylatora / zasilacz modułu quadraster |
| AUX PWR | Gniazdo zasilania akcesoriów – Konsola |
| PCM 1 | Moduł sterujący układu napędowego |
| ETC / ECM | Elektroniczne sterowanie przepustnicą, elektroniczny sterownik hamulca |
| IGN E | Klaster przyrządów, przekaźnik klimatyzacji, kierunkowskazy/wyłącznik awaryjny, przekaźnik rozrusznika |
| BRT | Elektroniczna kontrola zawieszenia, automatyczna kontrola poziomu wydechu (ALC) |
| TRL B / U | Okablowanie przyczepy lampy awaryjnej |
| F / PMP | Pompa paliwa (przekaźnik) |
| B / U LP | Światła cofania, system sterowania blokadą zmiany biegów automatycznej skrzyni biegów |
| RR ODMARZANIE | Odmgławiacz tylnej szyby |
| HDLP-HI | Przekaźnik świateł drogowych |
| PIERWSZY | Nieużywany |
| PODUSZKA POWIETRZNA | Dodatkowy nadmuchiwany system bezpieczeństwa |
| PARK FRT | Przednie światła postojowe, boczne światła obrysowe |
| DRL | Przekaźnik świateł do jazdy dziennej |
| TO IGN | Tylny przekaźnik odmgławiacza |
| TBC IGN1 | Zapłon sterownika nadwozia ciężarówki |
| HI HDLP-LT | Strona kierowcy świateł drogowych |
| Ukryj lewą stronę | Lewe lampy wyładowcze wysokiej intensywności |
| DRL | Lampy dzienne |
| RVC | Regulowana kontrola napięcia |
| IPC / DIC | Deska rozdzielcza / Centrum informacji kierowcy |
| HVAC / ECAS | Sterownik klimatyzacji |
| CIG LTR | Zapalniczka |
| HI HDLP-RT | Strona pasażera świateł drogowych |
| HDLP-NISKI | Przekaźnik świateł mijania |
| KOMP A / C | Przekaźnik sprężarki klimatyzacji |
| KOMP A / C | Sprężarka klimatyzacji |
| TCMB | Moduł kontroli transmisji |
| RR WPR | Nieużywany |
| RADIO | System nagłośnieniowy |
| SEO B1 | Centralne centrum zasilania magistrali, uniwersalny domowy system zdalnego sterowania, podgrzewane tylne siedzenie |
| LO HDLP-LT | Światła mijania po stronie kierowcy |
| BTSI | System blokowania przekładni hamulca |
| KORBA | System startowy |
| LO HDLP-RT | Światła mijania po stronie pasażera |
| MGŁA LP | Przekaźnik światła przeciwmgielnego |
| MGŁA LP | Światła przeciwmgielne |
| KLAKSON | Przekaźnik klaksonowy |
| MYCIE W / S | Nieużywany |
| MYCIE W / S | Nieużywany |
| INFORMACJE | OnStar Entertainment / Tylne siedzenia |
| WZMACNIACZ RADIOWY | Wzmacniacz radiowy |
| RH UKRYJ | Prosta lampa wyładowcza o wysokiej intensywności |
| KLAKSON | Bezpiecznik klaksonu |
| PAE | Regulowane pedały elektryczne |
| MIJAM | Moduł napędu na wszystkie koła (jeśli jest w wyposażeniu) |
| SBA | Dodatkowe wspomaganie hamowania |
Dodatkowy blok bezpieczników w komorze silnika
Dodatkowy blok komory silnika (2005-2006)
| Bezpieczniki | Stosowanie |
|---|---|
| CHŁODZENIE / WENTYLATOR | Miłośnik |
| CHŁODZENIE / WENTYLATOR | Bezpiecznik przekaźnika wentylatora chłodzącego |
| CHŁODZENIE / WENTYLATOR | Bezpiecznik wentylatora chłodzącego |
| Przekaźnik | |
| CHŁODZENIE / WENTYLATOR 1 | Przekaźnik wentylatora chłodzącego 1 |
| CHŁODZENIE / WENTYLATOR 3 | Przekaźnik wentylatora chłodzącego 3 |
| CHŁODZENIE / WENTYLATOR 2 | Przekaźnik wentylatora chłodzącego 2 |
