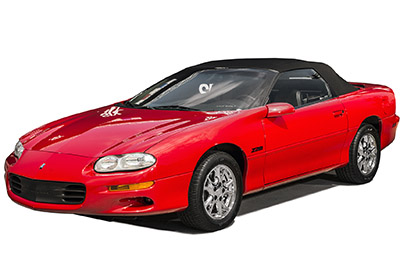

W tym artykule rozważymy czwartą generację Chevroleta Camaro po liftingu, produkowanego w latach 1998-2002. Tutaj znajdziesz schematy skrzynek bezpieczników Chevroleta Camaro 1998, 1999, 2000, 2001 i 2002 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochód i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Chevrolet Camaro 1998-2002
Bezpiecznik zapalniczki Chevrolet Camaro (gniazdko zasilania) to bezpiecznik nr 11 „CIG/ACCY” w skrzynce bezpieczników w desce rozdzielczej.
Skrzynka bezpieczników deski rozdzielczej
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się za pokrywą na desce rozdzielczej po stronie kierowcy.
Schemat skrzynki bezpieczników
Reklamy reklamowe
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | Nazwisko | Opis |
|---|---|---|
| jeden | STOP / NIEBEZPIECZEŃSTWO | Kierunkowskazy ostrzegawcze, zespół przełącznika hamulca |
| 2 | WYCIECZKA B / U | Kontrola trakcji/przełącznik uruchamiania drugiego biegu, włącznik światła cofania, kierunkowskaz, moduł świateł do jazdy dziennej; |
| 3 | STG WHL CNTRL | 1999-2002: Sterowanie na kierownicy |
| 4 | AKCJA RADIOWA | Wzmacniacz radiowy Delco Monsoon, zdalny odtwarzacz CD (bagażnik) |
| pięć | OGON LPS | Moduł świateł do jazdy dziennej (DRL), włącznik reflektorów |
| 6 | HVAC | Przełącznik HVAC, tylny przełącznik odmgławiacza, timer |
| 7 | ACCY PWR | Przekaźnik świateł postojowych, przekaźnik zwalniający klapę tylną, elektryczny przełącznik lusterek, radio, czujnik wstrząsów, zestaw wskaźników |
| osiem | KURTUAZJA | Moduł sterowania nadwozia (BCM) |
| dziewięć | Wskaźniki | Moduł sterujący nadwozia (BCM), blokada zmiany biegów hamulca (BTS1), tablica rozdzielcza, moduł świateł do jazdy dziennej (DRL) |
| dziesięć | PODUSZKA POWIETRZNA | 1998: System poduszek powietrznych, bipolarny czujnik uzbrojenia 1999-2002: System poduszek powietrznych |
| jedenaście | Papierosy / ACCY | 1998-1999: zapalniczka, złącze łącza danych (DLC), pomocniczy przewód pomocniczy
2000-2002: zapalniczka, złącze łącza danych (DLC) |
| 12 | ODPAROWYWANIE / SIEDZENIA | Tylny przełącznik odmgławiacza / Timcr, elektryczne fotele |
| (IGN) | Tylko do użytku na rynku wtórnym | |
| 13 | STG WHL CNTRL | 1999-2002: oświetlenie elementów sterujących na kierownicy |
| czternaście | WYCIERACZKA / MYCIE | Zespół silnika wycieraczek, włącznik wycieraczek / spryskiwaczy |
| (BATT) | Tylko do użytku na rynku wtórnym | |
| piętnaście | OKNA | Przełącznik szyb (RH, LH), moduł Express-Down, górny przełącznik kabrioletu |
| szesnaście | ŚCIEMNIACZ IP | Lampa oświetlenia drzwi (lewa, prawa), włącznik reflektorów, włącznik świateł przeciwmgielnych, tablica przyrządów, zespół sterowania HVAC, lampa światła PRNDL, lampa popielniczki, radio, odmgławiacz tylnej szyby SwitchyTimcr, kontrola trakcji (ASR) / włącznik drugiego biegu, kabriolet Górny przełącznik |
| (ACCY) | Tylko do użytku na rynku wtórnym | |
| 17 | RADIO | Moduł sterujący nadwozia (BCM), radio, wzmacniacz, sterowanie kierownicą-radio |
Skrzynki bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Pozostałe dwa znajdują się w komorze silnika po stronie kierowcy pojazdu.
Reklamy reklamowe
Schemat skrzynki bezpieczników nr 1
Przyporządkowanie bezpieczników i przekaźnika w skrzynce bezpieczników nr 1 w komorze silnika
| Nie. | Opis |
|---|---|
| ABS BAT SOL | System antywłamaniowy |
| TCS BAT | System kontroli trakcji (ASR) i ETC |
| ŚWIEŻY WENTYLATOR | Sterowanie wentylatorem chłodzącym |
| PCM BAT | Moduł sterujący układu napędowego (PCM) |
| POMPA PALIWOWA | Pompa paliwowa |
| POMPA POWIETRZA | Przekaźnik pompy powietrza i zawór odpowietrzający |
| LH HDLP DR | Lewy moduł drzwi i reflektorów |
| RH HDLP DR | Moduł drzwi i prawego reflektora |
| KLAKSON | Przekaźnik klaksonowy |
| ABS BAT-1 | Moduł przeciwblokujący układu hamulcowego |
| H / L DR HORN | Drzwi rogu i latarni morskiej |
| ABS BAT-2 | Układ zapobiegający blokowaniu kół podczas hamowania i kontroli trakcji (ASR) |
| ŚWIEŻY WENTYLATOR | Przekaźnik wentylatora chłodzącego |
| Przekaźnik | |
| ŚWIATŁO PRZECIWMGIELNE | Światła przeciwmgielne |
| KLAKSON | klakson |
| WENTYLATOR #3 | Wentylatory chłodzące |
| WENTYLATOR NR 2 | Wentylatory chłodzące |
| WENTYLATOR NR 1 | Wentylatory chłodzące |
Schemat skrzynki bezpieczników nr 2
Rozmieszczenie bezpieczników i przekaźnika w skrzynce bezpieczników nr 2 w komorze silnika
| Nazwisko | Opis |
|---|---|
| INJ-2 | Wtryskiwacze paliwa (nie używane dla V6) (wtryskiwacze LH dla V8 i modułu zapłonowego) |
| INJ-1 | Wtryskiwacze paliwa (wszystkie dla V6) (wtryskiwacze RH dla V8 i modułu zapłonowego) |
| ENG SEN | Masowy przepływ powietrza, podgrzewana sonda lambda, elektromagnes zmiany biegów (tylko V8), elektromagnes blokady biegu wstecznego, przełącznik hamulca |
| STRTR | Moduł sterujący układu napędowego (PCM) i przełącznik pedału sprzęgła |
| ABS ZAPŁON | Moduł przeciwblokujący układu hamulcowego |
| PCM IGN | Moduł sterujący układu napędowego (PCM) |
| ITP | Elektroniczna kontrola przepustnicy (tylko V6) |
| ENG CTRL | Moduł zapłonowy (tylko V6), automatyczna skrzynia biegów i elektrozawór oczyszczania pochłaniacza z węglem |
| REJS KLIMATYZACJI | Przekaźnik sprężarki klimatyzacji, przełączniki i moduł tempomatu |
| ENG CTRL | Sterowanie silnikiem, pompa paliwa, moduł sterujący układu napędowego (PCM), wentylatory powietrza i chłodzenia |
| I / P-1 | Sterowanie wentylatorem HVAC i przekaźnik |
| IGN | Wyłącznik zapłonu, przekaźnik i przekaźnik aktywacji rozrusznika |
| I / P-2 | Centrum bezpieczników na desce rozdzielczej |
| Przekaźnik | |
| POWIETRZE SOL | 1998-1999: elektrozawór powietrza 2000-2002: nieużywany |
| POMPA POWIETRZA | Pompa powietrza |
| KOMP A / C | Sprężarka klimatyzacji |
| POMPA PALIWOWA | Pompa paliwowa |
| WEJŚCIE | Wejście |
| IGN | Sterowanie silnikiem, tempomat, klimatyzacja |
