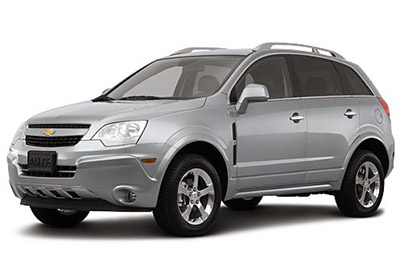

Chevrolet Captiva Sport kompaktowy crossover SUV był produkowany od 2012 do 2016 roku. W tym artykule znajdziesz schematy skrzynek bezpieczników Chevrolet Captiva Sport 2012, 2013, 2014, 2015 i 2016 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Chevrolet Captiva Sport 2012-2016
Wykorzystywane są informacje z instrukcji obsługi 2013 i 2014. Lokalizacja i funkcja bezpieczników w samochodach produkowanych w innym czasie mogą się różnić.
Bezpieczniki zapalniczki (gniazdo zasilania) Chevroleta Captiva Sport znajdują się w skrzynce bezpieczników na desce rozdzielczej (patrz bezpieczniki „APO JACK (KONSOLA)” ( pomocnicze gniazdo zasilania ), „APO JACK (REAR CARGO) ”( dodatkowe gniazdo zasilania ) Tylny bagażnik) i „CIGAR” (zapalniczka)).
Skrzynka bezpieczników deski rozdzielczej
Lokalizacja skrzynki bezpieczników
Znajduje się pod deską rozdzielczą po stronie pasażera, za osłoną konsoli środkowej.
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźników w tablicy rozdzielczej
| Nazwisko | Stosowanie |
|---|---|
| AMP | Wzmacniacz |
| GNIAZDO APO (KONSOLA) | Pomocnicze gniazdo zasilania |
| PODNOŚNIK APO (BAGAŻ TYLNY) | Dodatkowe gniazdo zasilania Tył ładunku |
| AWD / WIATR | Napęd na wszystkie koła / wentylacja |
| BCM (CTSY) | Moduł sterujący nadwozia (dzięki uprzejmości) |
| BCM (ŚCIEMNIACZ) | Moduł sterujący nadwozia (ściemniacz) |
| BCM (ŚWIATŁO WEWNĘTRZNE) | Moduł sterujący nadwozia (oświetlenie wnętrza) |
| BCM (PRK / TN) | Moduł sterujący nadwozia (sygnał parkowania / skrętu) |
| BCM (STOP) | Moduł sterujący nadwozia (lampa stop) |
| BCM (sygnatura TRN) | Moduł sterujący nadwozia (miga) |
| BCM (VBATT) | Moduł sterujący nadwozia (napięcie akumulatora) |
| CYGARO | Zapalniczka |
| CIM | Moduł integracji komunikacji |
| CLSTR | Klaster instrumentów |
| DRL | Lampy dzienne |
| DR / LCK | Zamek drzwi kierowcy |
| SIEDZENIE DRVR PWR | Siedzenie kierowcy |
| DRV / PWR WNDW | Elektrycznie sterowana szyba kierowcy |
| F / ZAMKNIĘCIE DRZWI | Blokada drzwi paliwa |
| FRT WSR | Podkładka przednia |
| FSCM | Moduł sterujący układu paliwowego |
| FSCM WIATR GRUNT | Elektrozawór odpowietrzający modułu sterującego układu paliwowego |
| MATA GRZEWCZA SW | Przełącznik maty grzewczej |
| SIEDZENIE HTD PWR | Podgrzewane siedzenie |
| HVAC BLWR | Wentylator ogrzewania, wentylacji i klimatyzacji |
| IPC | Grupa pulpitów |
| ISRVM / RCM | Lusterko wewnętrzne/moduł zdalnego kompasu |
| KLUCZOWE PRZECHWYTYWANIE | Przechwytywanie kluczy |
| L / BRAMA | Zastawa śluzy |
| TRYB LOGISTYCZNY | Tryb logistyczny |
| OSRWM | Boczne lusterko |
| PASS PWR WNDW | Elektryczne okno pasażera |
| DIODA PWR | Dioda mocy |
| PWR / MODING | Modyfikacja mocy |
| RADIO | Radio |
| RR MGŁA | Tylny odmgławiacz |
| BIEG 2 | Klawisz zasilania baterii włączony |
| BIEG / CRNK | Uruchom korbę |
| SDM (BATT) | Diagnostyczny moduł bezpieczeństwa (akumulator) |
| HR (IGN 1) | Diagnostyczny moduł bezpieczeństwa (zapłon 1) |
| ZAPASOWY | Zapasowy |
| S / TOIT | Szyberdach |
| S / BATT DE TOIT | Akumulator szyberdachu |
| SSPS | Wspomaganie kierownicy zależne od prędkości |
| SW STR / WHL | Przełącznik na kierownicy |
| TRLR | Przyczepa |
| AKUMULATOR TRLR | Akumulator przyczepy |
| XBCM | Eksportuj moduł sterujący nadwozia |
| XM / HVAC / DLC | Radio satelitarne SiriusXM (jeśli dotyczy) / Ogrzewanie, wentylacja i klimatyzacja / Połączenie łącza danych |
| Przekaźnik | |
| ACC / RAP RLY | Zasilanie akcesoriów/akcesoriów |
| CYGAR APO JACK RLY | Gniazdko papierosowe i pomocnicze |
| BIEG / CRN K RLY | Uruchom / Korba |
| RUN RLY | Kierunek |
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Znajduje się w komorze silnika.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźnika w komorze silnika
| Nazwisko | Stosowanie |
|---|---|
| abs | System antywłamaniowy |
| A/C | System ogrzewania, wentylacji i klimatyzacji |
| BATT1 | Zasilanie główne dla bloku bezpieczników tablicy rozdzielczej 1 |
| BATT2 | Zasilanie główne dla bloku bezpieczników tablicy rozdzielczej 2 |
| BATT3 | Zasilanie główne dla bloku bezpieczników tablicy rozdzielczej 3 |
| BCM | Moduł sterowania nadwozia |
| ECM | Moduł sterujący silnika |
| ECM PWR TRN | Moduł sterujący silnika / układu napędowego |
| ENG SNSR | Różne czujniki silnika |
| EPB | Elektryczny hamulec postojowy |
| WENTYLATOR1 | Wentylator chłodzący 1 |
| WENTYLATOR3 | Wentylator chłodzący 3 |
| FRTFOG | Przednie światła przeciwmgielne |
| FRT WPR | Silnik wycieraczki przedniej |
| PALIWO / VAC | Pompa paliwa/pompa próżniowa |
| PODKŁADKA HDLP | Spryskiwacze reflektorów |
| BELKA DRUGA LH | Światła drogowe (lewe) |
| HI BELKA PRAWA | Światła drogowe (prawe) |
| KLAKSON | klakson |
| MYCIE HTD / MIR | Podgrzewany płyn do spryskiwaczy / podgrzewane lusterka |
| CEWKA ZAPŁON A | Cewka zapłonowa A |
| CEWKI ZAPŁONOWE B | Cewka zapłonowa B |
| BELKA LO LH | Światła mijania (lewe) |
| BELKA LO RH | Światła mijania (prawe) |
| PRK LP LH | Światła postojowe (lewe) |
| PRK LP RH | Światła postojowe (prawe) |
| PRK LP RH | Światła postojowe (prawe) (Światła postojowe Europa) |
| WENTYLATOR PWM | Wentylator o modulowanej szerokości impulsu |
| KOSTIUM Z TYŁU | Odmgławiacz tylnej szyby |
| RERWPR | Silnik wycieraczki tylnej |
| ZAPASOWY | Nieużywany |
| ZATRZYMAJ OGIEŃ | Lampy stopu |
| STRTR | Wejście |
| TCM | Moduł kontroli transmisji |
| TRLR PRK LP | Światła postojowe przyczepy |
| Przekaźnik | |
| WENTYLATOR1 RLY | Wentylator chłodzący 1 |
| WENTYLATOR2 RLY | Wentylator chłodzący 2 |
| WENTYLATOR 3 RLY | Wentylator chłodzący 3 |
| PRZÓD MGŁA RLY | Przednie światła przeciwmgielne |
| RLY POMPA PALIWA / VAC | Pompa paliwa/przekaźnik pompy próżniowej |
| HDLP WSHR RLY | Spryskiwacze reflektorów |
| HI BEAM RLY | Światła drogowe |
| LO BEAM RLY | Światła mijania |
| PWR / TRN RLY | Układ napędowy |
| ARRIERE DE FOG RLY | Odmgławiacz tylnej szyby |
| ZATRZYMANIE LAMPY | Lampy stopu |
| STRTR RLY | Wejście |
| WPR CNTRL RLY | Sterowanie wycieraczkami przedniej szyby |
| WPR SPD RLY | Prędkość wycieraczek |
Skrzynka bezpieczników pomocniczej komory silnika (tylko olej napędowy)
