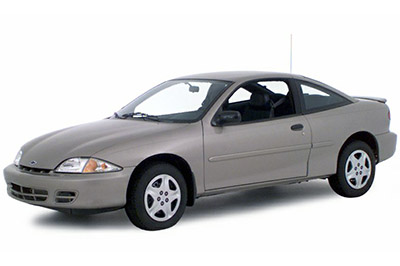

W tym artykule rozważymy Chevroleta Cavalier trzeciej generacji, produkowanego od 1995 do 2005 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Chevroleta Cavalier 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 i 2005 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz poznaj przeznaczenie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Chevrolet Cavalier 1995-2005
Bezpieczniki zapalniczki samochodowej / gniazdka elektrycznego Chevroleta Cavalier znajdują się w skrzynce bezpieczników w desce rozdzielczej (patrz bezpieczniki „CIG” (zapalniczka) i „APO” ( gniazdko akcesoriów, jeśli dotyczy).
Lokalizacja skrzynki bezpieczników
Panel
Skrzynka bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej, za pokrywą.
Komora silnika
Znajduje się w komorze silnika (po lewej stronie).
Schematy skrzynek bezpieczników
Reklamy reklamowe
1995
Panel
Przyporządkowanie bezpieczników i przekaźników w skrzynce bezpieczników w desce rozdzielczej (1995)
| Bezpiecznik | Obwody |
|---|---|
| POWIETRZE BG 1 | Zasilanie Airbag-DERM (diagnostyczny moduł rezerwy energii) |
| POWIETRZE BG 2 | Sygnał korby poduszki powietrznej-DERM |
| ALARM | Moduł alarmowy: oświetlone wejście, dzwonki ostrzegawcze |
| PAPIEROS | Zapalniczka, klakson, złącze diagnostyczne |
| CLS / PCM | Tablica przyrządów, moduł sterowania układem napędowym |
| GRUPA | Tablica przyrządów, układ przeciwblokujący, |
| REJS | Regulator prędkości |
| DRL | Lampy dzienne |
| ERLS | Automatyczna skrzynia biegów, blokada sprzęgła układu hamulcowego, sprężarka klimatyzacji, tempomat, recyrkulacja spalin (silnik 2,2 l), zawór odpowietrzania kanistra, presostat klimatyzacji (silnik 2,3 l) |
| LAMPA ZEWN | Światła postojowe, boczne światła obrysowe, oświetlenie deski rozdzielczej; |
| F / P-INJ | Pompa paliwa, wtryskiwacze paliwa |
| FLSH-NIE | Flash, aby przejść przez lampy |
| REFLEKTOR | Reflektory |
| HVAC | Sterowanie nagrzewnicą/klimatyzacją, odmgławiacz tylnej szyby, układ przeciwblokujący, wentylator chłodzący silnik (silnik 2,2 l), nagrzewnica wentylacyjna silnika (silnik 2,3 l) |
| IGN | Zapłon silnika |
| INSTALACJA LPS | Lampy deski rozdzielczej |
| LAMPA WEWN. | Moduł alarmowy: oświetlone wejście, dzwonki ostrzegawcze, światła górne, lampki do czytania/czytania, oświetlenie schowka, oświetlenie bagażnika, radio, lusterka elektryczne |
| O2 HTR | Tylna nagrzewnica czujnika O2 HTR (silnik 2,3 l, automatyczna kalibracja) |
| PCM / IGN | Moduł sterujący układu napędowego |
| ACC PWR | Elektryczne blokowanie drzwi |
| OKNO PWR | Elektryczne szyby, elektryczny szyberdach |
| RADIO | Radio |
| RR DFOG | Odmgławiacz tylnej szyby |
| STOP-HAZ | Światła stopu, światła awaryjne |
| TOUR-B / U | Kierunkowskazy, światła cofania |
| WYCIERACZKA | Wycieraczki, płyn do spryskiwaczy |
Reklamy reklamowe
Komora silnika
Przyporządkowanie bezpieczników i przekaźników w skrzynce bezpieczników w komorze silnika (1995)
| Bezpiecznik | Obwody |
|---|---|
| A/C | Sprężarka klimatyzacji (silnik 2,3 l) |
| abs | System antywłamaniowy |
| abs | Elektroniczny układ kierowniczy ze zmienną kryzą, system zapobiegający blokowaniu kół podczas hamowania |
| BATERIA 1 | Obwody zasilania ACC / światła stopu |
| BATT 2 | Obwody oświetleniowe |
| BLO | Wentylator ogrzewania / klimatyzacji |
| MIŁOŚNIK | Wentylator chłodzący silnik |
| GEN | Wykrywanie napięcia generatora |
| IGN | Obwody wyłącznika zapłonu |
| PCM | Moduł sterujący układu napędowego |
1996, 1997
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników i przekaźników w skrzynce bezpieczników tablicy rozdzielczej (1996, 1997)
| Bezpiecznik | Obwody |
|---|---|
| TOUR-B / U | Światła zewnętrzne, światła cofania |
| F / P-INJ | Pompa paliwa, wtryskiwacze paliwa |
| GRUPA | Tablica przyrządów, układ przeciwblokujący, |
| CLS / PCM | Tablica przyrządów, moduł sterujący układu napędowego, światła do jazdy dziennej |
| RR DFOG | Odmgławiacz tylnej szyby |
| O2 HTR | Wieloportowy wtrysk paliwa |
| WYCIERACZKA | Wycieraczki, płyn do spryskiwaczy |
| ERLS | Automatyczna skrzynia biegów, blokada dźwigni zmiany biegów hamulca, sprężarka klimatyzacji, tempomat, wielopunktowy wtrysk paliwa |
| PODUSZKA POWIETRZNA | Dodatkowy nadmuchiwany system bezpieczeństwa |
| LAMPA ZEWN | Lampy zewnętrzne, oświetlenie deski rozdzielczej |
| ACC PWR | Elektryczne zamki do drzwi, kabriolet (model kabriolet) |
| HVAC | Nagrzewnica i klimatyzacja, układ przeciwblokujący, wentylator chłodzący silnik (silnik 2,2 l), nagrzewnica wentylacyjna silnika (silnik 2,4 l) |
| RADIO | Radio, zdalny dostęp bezkluczykowy |
| ALARM | Moduł alarmowy – Oświetlenie wewnętrzne, gong ostrzegawczy |
| REJS | Regulator prędkości |
| L HDLP | Lewy reflektor |
| PAPIEROS | Zapalniczka, klakson, oświetlenie wnętrza, złącze diagnostyczne |
| INSTALACJA LPS | Oświetlenie tablicy przyrządów, dzwonki ostrzegawcze |
| ZATRZYMANIE / HAZ | Światła zewnętrzne, układ przeciwblokujący, tempomat |
| OKNO PWR | Elektryczne szyby, elektryczny szyberdach, górne elementy sterujące kabrioletem (model kabrioletu) (wyłącznik) |
| PCM / IGN | Moduł sterujący układu napędowego |
| LAMPA WEWN. | Moduł alarmowy: oświetlone wejście, dzwonki ostrzegawcze, światła górne, światła mapujące, oświetlenie schowka, oświetlenie bagażnika, radio, lusterka elektryczne, zdalny dostęp bezkluczykowy |
| ŚWIATŁO PRZECIWMGIELNE | Światła przeciwmgielne (tylko 2-24) |
| IGN | Zapłon silnika |
| R HDLP | Prawy reflektor |
Reklamy reklamowe
Komora silnika
Przyporządkowanie bezpieczników i przekaźników w skrzynce bezpieczników w komorze silnika (1996, 1997)
| Bezpiecznik | Obwody |
|---|---|
| IGN | Obwody wyłącznika zapłonu |
| BATERIA 1 | Obwody zasilania ACC / Stoplamp |
| BATT 2 | Obwody oświetleniowe |
| abs | Elektroniczny układ kierowniczy ze zmienną kryzą, system zapobiegający blokowaniu kół podczas hamowania |
| MIŁOŚNIK | Wentylator chłodzący silnik |
| BLO | Grzejnik i wentylator klimatyzacji |
| PCM | Moduł sterujący układu napędowego |
| A/C | Sprężarka klimatyzacji |
| ABS / EVO | System antywłamaniowy |
| GEN | Czujnik napięcia Gen (silnik 2,2L) |
1998
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników i przekaźników w skrzynce bezpieczników tablicy rozdzielczej (1998)
| Bezpiecznik | Obwody |
|---|---|
| TRN-BL | Światła zewnętrzne, światła cofania |
| F / P-INJ | Pompa paliwa, wtryskiwacze paliwa |
| RR DFOG | Odmgławiacz tylnej szyby |
| GRUPA | Tablica przyrządów, układ przeciwblokujący, |
| CLS / PCM | Tablica przyrządów, moduł sterujący układu napędowego, światła do jazdy dziennej |
| O2 HTR | Wieloportowy wtrysk paliwa |
| WYCIERACZKA | Wycieraczki, płyn do spryskiwaczy |
| ERLS | Automatyczna skrzynia biegów, blokada dźwigni zmiany biegów hamulca, sprężarka klimatyzacji, tempomat, wielopunktowy wtrysk paliwa |
| PODUSZKA POWIETRZNA | Dodatkowy nadmuchiwany system bezpieczeństwa |
| ACC PWR | Elektryczne zamki do drzwi, miękki dach (tylko model kabriolet) |
| LAMPA ZEWN | Lampy zewnętrzne, oświetlenie deski rozdzielczej |
| HVAC | Sterowanie nagrzewnicą i klimatyzacją, układ przeciwblokujący, wentylator chłodzący silnik |
| RADIO | Radio, zdalny dostęp bezkluczykowy |
| ALARM | Moduł alarmowy – Oświetlenie wewnętrzne, gong ostrzegawczy |
| REJS | Regulator prędkości |
| ZATRZYMANIE / HAZ | Światła zewnętrzne, układ przeciwblokujący, tempomat, kierunkowskazy |
| PAPIEROS | Zapalniczka, klakson, oświetlenie wnętrza, złącze diagnostyczne |
| INSTALACJA LPS | Oświetlenie tablicy przyrządów, dzwonki ostrzegawcze |
| PCM / IGN | Moduł sterujący układu napędowego |
| L HDLP | Reflektor lewy, światło przeciwmgielne (2-24) |
| LAMPA WEWN. | Moduł alarmowy: oświetlone wejście, dzwonki ostrzegawcze, oświetlenie górne, lampki do czytania mapy, oświetlenie schowka, oświetlenie bagażnika, radio, lusterka elektryczne, zdalny dostęp bezkluczykowy |
| IGN | Zapłon silnika |
| R HDLP | Reflektor prawy, światło przeciwmgielne (2-24) |
| PWR WDO / SRF | Elektryczne szyby, elektryczny szyberdach, górne elementy sterujące kabrioletu (modele kabrioletów) (wyłącznik) |
| DRL | Światła do jazdy dziennej (przekaźnik) |
Reklamy reklamowe
Komora silnika
Przyporządkowanie bezpieczników i przekaźników w skrzynce bezpieczników w komorze silnika (1998)
| Bezpiecznik | Obwody |
|---|---|
| IGN | Obwody wyłącznika zapłonu |
| BATERIA 1 | Obwody zasilania ACC / Stoplamp |
| BATT 2 | Obwody oświetleniowe |
| abs | System antywłamaniowy |
| MIŁOŚNIK | Wentylator chłodzący silnik |
| TACH | Tachometr |
| BLO | Grzejnik i wentylator klimatyzacji |
| PCM | Moduł sterujący układu napędowego |
| A/C | Sprężarka klimatyzacji |
| ABS / EVO | System antywłamaniowy |
| GEN | Czujnik napięcia Gen (silnik 2,2L) |
1999
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników i przekaźników w skrzynce bezpieczników w desce rozdzielczej (1999)
| Bezpiecznik | Obwody |
|---|---|
| TRN-BL | Światła zewnętrzne, światła cofania |
| F / P-INJ | Pompa paliwa, wtryskiwacze paliwa |
| RR DFOG | Odmgławiacz tylnej szyby |
| GRUPA | Tablica przyrządów, układ przeciwblokujący, |
| CLS / PCM | Tablica przyrządów, moduł sterujący układu napędowego, światła do jazdy dziennej |
| O2 HTR | Grzałka tylnego czujnika O2 |
| WYCIERACZKA | Wycieraczki, płyn do spryskiwaczy |
| ERLS | Automatyczna skrzynia biegów, blokada skrzyni biegów hamulca (BTSI), sprężarka klimatyzacji, tempomat, wielopunktowy wtrysk paliwa |
| PODUSZKA POWIETRZNA | Dodatkowy nadmuchiwany system przytrzymujący (SIR) |
| ACC PWR | Elektryczne zamki do drzwi, miękki dach (tylko model kabriolet) |
| LAMPA ZEWN | Lampy zewnętrzne, oświetlenie deski rozdzielczej |
| HVAC | Sterowanie nagrzewnicą i klimatyzacją, układ przeciwblokujący, wentylator chłodzący silnik |
| RADIO | Radio, zdalny dostęp bezkluczykowy |
| ALARM | Moduł alarmowy – Oświetlenie wewnętrzne, gong ostrzegawczy |
| REJS | Regulator prędkości |
| ZATRZYMANIE / HAZ | Światła zewnętrzne, układ przeciwblokujący, tempomat, kierunkowskazy |
| PAPIEROS | Zapalniczka |
| INSTALACJA LPS | Oświetlenie tablicy przyrządów, dzwonki ostrzegawcze |
| PCM / IGN | Moduł sterujący układu napędowego |
| L HDLP | Reflektor lewy, światło przeciwmgielne (tylko model Z-24) |
| LAMPA WEWN. | Moduł alarmowy: oświetlone wejście, dzwonki ostrzegawcze, światła górne, lampki do czytania / czytania, oświetlenie schowka, oświetlenie bagażnika, radio, lusterka elektryczne, zdalny dostęp bezkluczykowy |
| IGN | Zapłon silnika |
| R HDLP | Reflektor prawy, światło przeciwmgielne (tylko model Z-24) |
| KLAKSON | Klakson, złącze diagnostyczne |
| PWR WDO / SRF | Elektryczne szyby, elektryczny szyberdach, górne elementy sterujące kabrioletem (tylko model kabriolet) (wyłącznik automatyczny) |
| DRL | Światła do jazdy dziennej (przekaźnik) |
Reklamy reklamowe
Komora silnika
Przyporządkowanie bezpieczników i przekaźników w skrzynce bezpieczników w komorze silnika (1999)
| Bezpiecznik | Obwody |
|---|---|
| IGN | Obwody wyłącznika zapłonu |
| BATERIA 1 | Obwody zasilania ACC / Stoplamp |
| BATT 2 | Obwody oświetleniowe |
| abs | System antywłamaniowy |
| MIŁOŚNIK | Wentylator chłodzący silnik |
| BLO | Grzejnik i wentylator klimatyzacji |
| PCM | Moduł sterujący układu napędowego |
| A/C | Sprężarka klimatyzacji |
| ABS / EVO | System antywłamaniowy |
2000, 2001
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników i przekaźników w skrzynce bezpieczników w desce rozdzielczej (2000, 2001)
| Bezpiecznik | Obwody |
|---|---|
| TOUR-B / U | Kierunkowskazy, światła cofania |
| ERLS | Przekaźnik silnika |
| BCM / CLU | Moduł sterujący nadwozia, tablica rozdzielcza |
| PCM | Moduł sterujący układu napędowego |
| IGN MDL | Moduł zapłonowy |
| F / P-INJ | Pompa paliwa, wtryskiwacze paliwa |
| POWIETRZE BG | Poduszka powietrzna |
| REJS | Przełącznik tempomatu |
| abs | Hamulec przeciwblokujący (zapłon) |
| dziewica | Nieużywany |
| RFA BATT | Zdalny system dostępu bezkluczykowego |
| LUSTRO | Lustro mocy |
| LT HDLP | Lewy reflektor |
| RDO / INTLP | Radio, oświetlenie wnętrza |
| RT HDLP | Prawy reflektor |
| CLSTR | Grupa pulpitów |
| ZEWN. LP | Lampy zewnętrzne |
| PAPIEROS | Zapalniczka, złącze diagnostyczne |
| MGŁA | Światła przeciwmgielne |
| KLAKSON | klakson |
| dziewica | Nieużywany |
| dziewica | Nieużywany |
| ZATRZYMANIE / HZD | Światła stopu, światła awaryjne |
| dziewica | Nieużywany |
| dziewica | Nieużywany |
| RR ODMARZANIE | Odmgławiacz tylnej szyby |
| ACC PWR | Zamki do drzwi, kabriolet górny przełącznik |
| dziewica | Nieużywany |
| dziewica | Nieużywany |
| dziewica | Nieużywany |
| O2 HTR | Grzałka czujnika tlenu |
| HVAC | System klimatyzacji |
| WYCIERACZKA | Wycieraczka |
| BCM | Moduł sterowania nadwozia |
| dziewica | Nieużywany |
| PWR WDO | Elektryczne szyby, szyberdach, dach kabrioletu (wyłącznik) |
| DRL | Światła do jazdy dziennej (przekaźnik) |
Reklamy reklamowe
Komora silnika
Przyporządkowanie bezpieczników i przekaźników w skrzynce bezpieczników w komorze silnika (2000, 2001)
| Bezpiecznik | Obwody |
|---|---|
| IGN | Obwody wyłącznika zapłonu |
| BATERIA 1 | Obwody zasilania ACC / Stoplamp |
| BATT 2 | Obwody oświetleniowe |
| abs | System antywłamaniowy |
| MIŁOŚNIK | Wentylator chłodzący silnik |
| PCM / HVAC | Moduł sterowania układem napędowym, nagrzewnicą i wentylatorem klimatyzacji |
| BLO | Grzejnik i wentylator klimatyzacji |
| PCM | Moduł sterujący układu napędowego |
| A/C | Sprężarka klimatyzacji |
| POMPA PALIWOWA | Pompa paliwowa |
| DMUCHAWA GRZEWCZA | Grzejnik i wentylator klimatyzacji |
2002, 2003, 2004, 2005
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników i przekaźników w skrzynce bezpieczników tablicy rozdzielczej (2002-2005)
| Bezpiecznik | Obwody |
|---|---|
| TOUR-B / U | Kierunkowskazy, światła cofania |
| ERLS | Przekaźnik silnika |
| BCM / CLU | Moduł sterujący nadwozia, tablica rozdzielcza |
| PCM | Moduł sterujący układu napędowego |
| IGN MDL | Moduł zapłonowy |
| F / P-INJ | Pompa paliwa, wtryskiwacze paliwa |
| POWIETRZE BG | Poduszka powietrzna |
| REJS | Moduł/przełącznik tempomatu |
| abs | Hamulec przeciwblokujący (zapłon) |
| APO | Gniazdo zasilania akcesoriów |
| RFA BATT | Zdalny system dostępu bezkluczykowego |
| MIR / DLC | Lusterko zasilania / złącze łącza diagnostycznego |
| LT HDLP | Lewy reflektor |
| RDO / INTLP | Radio, oświetlenie wnętrza |
| RT HDLP | Prawy reflektor |
| CLSTR | Grupa pulpitów |
| ZEWN. LP | Lampy zewnętrzne |
| PAPIEROS | Zapalniczka |
| MGŁA | Światła przeciwmgielne |
| KLAKSON | klakson |
| dziewica | Nieużywany |
| dziewica | Nieużywany |
| ZATRZYMANIE / HZD | Światła stopu, światła awaryjne |
| dziewica | Nieużywany |
| dziewica | Nieużywany |
| RR ODMARZANIE | Odmgławiacz tylnej szyby |
| ACC PWR | Elektryczne zamki do drzwi |
| dziewica | Nieużywany |
| dziewica | Nieużywany |
| dziewica | Nieużywany |
| O2 HTR | Grzałka czujnika tlenu |
| HVAC | System klimatyzacji |
| WYCIERACZKA | Wycieraczka |
| BCM | Moduł sterowania nadwozia |
| AMPL | Wzmacniacz dźwięku |
| PWR WDO | Elektryczne szyby, szyberdach |
| RELAIS DRL | Światła do jazdy dziennej (przekaźnik) |
| dziewica | Nieużywany |
Reklamy reklamowe
Komora silnika
Przyporządkowanie bezpieczników i przekaźników w skrzynce bezpieczników w komorze silnika (2002-2005)
| Bezpiecznik | Obwody |
|---|---|
| IGN | Obwody wyłącznika zapłonu |
| BATERIA 1 | Oświetlenie zewnętrzne, gniazdo zasilania, klakson, wzmacniacz audio |
| BATT 2 | Tylny odmgławiacz, rozrusznik, zamki elektryczne, żarówki stopu |
| abs | System antywłamaniowy |
| MIŁOŚNIK | Wentylator chłodzący silnik |
| PCM / HVAC | Moduł sterowania układem napędowym, nagrzewnicą i wentylatorem klimatyzacji |
| CRNK | Wejście |
| BLO | Grzejnik i wentylator klimatyzacji |
| PCM | Moduł sterujący układu napędowego |
| A/C | Sprężarka klimatyzacji |
| A/C | Sprężarka klimatyzacji |
| POMPA PALIWOWA | Pompa paliwowa |
| CRNK | Wejście |
| MIŁOŚNIK | Wentylator chłodzący silnik |
| DMUCHAWA GRZEWCZA | Grzejnik i wentylator klimatyzacji |
