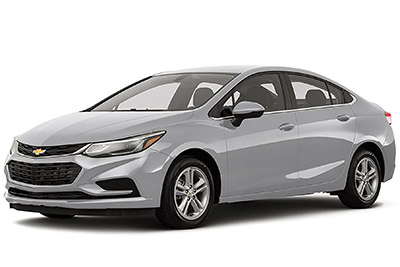

W tym artykule rozważamy drugą generację Chevroleta Cruze (J400), produkowaną od 2016 do 2019 roku. Tutaj znajdziesz schematy skrzynki bezpieczników Chevroleta Cruze 2016, 2017, 2018 i 2019 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i dowiedz się więcej o przyporządkowaniu każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Contents
Układ bezpieczników Chevrolet Cruze 2016-2019…
Bezpiecznik zapalniczki/gniazda zasilania Chevrolet Cruze to bezpiecznik №F4 (przednie gniazdo zasilania) w skrzynce bezpieczników deski rozdzielczej.
Skrzynka bezpieczników deski rozdzielczej
Lokalizacja skrzynki bezpieczników
Znajduje się za osłoną konsoli środkowej pod elementami sterującymi HVAC.
Aby uzyskać do niego dostęp:
1) Otwórz pokrywę, ciągnąc do góry;
2) Usuń dolną krawędź pokrywy;
3) Zdejmij pokrywę.
Schemat skrzynki bezpieczników (2016-2019)
Reklamy reklamowe
Przydział bezpieczników w wewnętrznej skrzynce bezpiecznikowej
| Nie. | Opis |
|---|---|
| F1 | 2016, 2018: nieużywane. 2017: Regulator prawej tylnej szyby |
| F2 | Miłośnik |
| F3 | Siedzenie kierowcy |
| F4 | Przednie gniazdo zasilania |
| F5 | 2016, 2018, 2019: nieużywane. 2017: elektryczne okno przednie prawe |
| F6 | 2016, 2018, 2019: Elektryczne szyby przednie 2017: Elektryczne szyby przednie lewe |
| F7 | Zawory ABS |
| F8 | Moduł Cyber Gateway (CGM) |
| F9 | Moduł sterowania nadwozia 8 |
| F10 | 2016, 2018, 2019: Elektryczne szyby tylne. 2017: Regulator tylnej lewej szyby |
| F11 | Szyberdach |
| F12 | Moduł sterowania nadwozia 4 |
| F13 | Podgrzewane fotele przednie |
| F14 | Lusterka zewnętrzne / Asystent utrzymania pasa ruchu / Automatyczne sterowanie światłami drogowymi |
| F15 | Moduł sterowania nadwozia 1 |
| F 16 | Moduł sterowania nadwozia 7 |
| F17 | Moduł sterowania nadwozia 6 |
| F18 | Moduł sterowania nadwozia 3 |
| F19 | Złącze łącza danych |
| F20 | Poduszka powietrzna |
| F21 | A/C |
| F22 | Zwolnienie bagażnika |
| F23 | Wejście pasywne / start pasywny |
| F24 | 2016-2017: Wykrywanie obecności dziecka z przodu po prawej stronie. 2018: System wykrywania pasażerów. 2019: system AOS (automatyczne wykrywanie pasażerów) |
| F25 | Oświetlenie przełącznika kierownicy |
| F26 | Stacyjka |
| F27 | Moduł sterowania nadwozia 2 |
| F28 | Wzmacniacz |
| F29 | 2016-2017: nieużywane. 2018-2019: Ładowanie przez USB |
| F30 | Oświetlenie dźwigni zmiany biegów |
| F31 | Wycieraczka tylnej szyby |
| F32 | 2016-2018: Moduł sterowania transmisją (z funkcją Stop/Start). 2019: wirtualny system klucza |
| F33 | Bezprzewodowe ładowanie telefonu komórkowego / konwerter AC DC |
| F34 | Wspomaganie parkowania / Alarm bocznej martwej strefy / Infotainment / USB |
| F35 | OnStar |
| F36 | Wyświetlacz / klaster |
| F37 | Radio |
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Reklamy reklamowe
Schemat skrzynki bezpieczników (2016-2019)
Przyporządkowanie bezpieczników i przekaźników w komorze silnika
| Nie. | Opis |
|---|---|
| F01 | Wejście |
| F02 | Wejście |
| F03 | Czujnik O2 |
| F04 | Moduł sterujący silnika |
| F05 | 2016-2018: Funkcje silnika. 2019: Przesłona Aero / Fuel Flex |
| F06 | Moduł kontroli transmisji |
| F07 | Nieużywany |
| F08 | Moduł sterujący silnika |
| F09 | A/C |
| F10 | Odpowietrznik kanistra |
| F11 | Podgrzewane siedzenia |
| F12 | Moduł CGM |
| F13 | 2016-2018: Pompa zagotowania / Podgrzewane koło zamachowe. 2019: Przesłona Aero / Fuel Flex |
| F14 | Skrzynia biegów diesel NOx / CVT8 |
| F15 | Czujnik O2 |
| F 16 | Wtrysk paliwa |
| F17 | Wtrysk paliwa |
| F18 | NOx diesel |
| F19 | 2016-2018: olej napędowy NOx. 2019: silnik wysokoprężny NOx / płyn chłodzący |
| F20 | Nieużywany |
| F21 | 2016-2018: Elektryczny hamulec postojowy. 2019: Przetwornica DC/AC |
| F22 | System ABS |
| F23 | Spryskiwacz/tylne szyby |
| F24 | Nieużywany |
| F25 | 2016-2018: Ogrzewanie olejem napędowym / Wlot powietrza wtórnego. 2019: Ogrzewanie olejem napędowym |
| F26 | Transmisja |
| F27 | Nieużywany |
| F28 | Nieużywany |
| F29 | Odmgławiacz tylnej szyby |
| F30 | Odmgławiacz lustra |
| F31 | Nieużywany |
| F32 | Wyświetlacz LED/przetwornica DC DC/FPPM/grzałka elektryczna/moduł A/C |
| F33 | Klakson ostrzegający przed kradzieżą |
| F34 | klakson |
| F35 | Gniazdko w bagażniku |
| F36 | Prawe światło drogowe |
| F37 | Lewa wiązka główna |
| F38 | Nieużywany |
| F39 | Przednie światła przeciwmgielne |
| F40 | Elektrozawór POWIETRZA |
| F41 | Przełączalna pompa wody/czujnik wody w paliwie |
| F42 | Ręczne poziomowanie reflektorów |
| F43 | Pompa paliwowa |
| F44 | Lusterko wewnętrzne / kamera cofania / przyczepa |
| F45 | Pływająca kierownica |
| F46 | Grupa |
| F47 | Blokowanie kolumny kierownicy |
| F48 | Wycieraczka tylnej szyby |
| F49 | Nieużywany |
| F50 | Nieużywany |
| F51 | Nieużywany |
| F52 | Moduł sterujący silnika / skrzyni biegów |
| F53 | Nieużywany |
| F54 | Wycieraczka |
| F55 | 2016-2018: olej napędowy NOx. 2019: nieużywany |
| F56 | 2016-2018: Aeroshutter. 2019: nieużywany |
| F57 | Nieużywany |
| Przekaźnik | |
| K01 | Wejście |
| K02 | Kontrola klimatyzacji |
| K03 | Funkcje silnika |
| K04 | 2016-2017: skrzynia biegów CVT8. 2018-2019: nieużywany |
| K05 | Wejście |
| K06 | Ogrzewanie olejem napędowym / doprowadzenie powietrza wtórnego |
| K07 | Prawe światło mijania/prawe światło do jazdy dziennej |
| K08 | Transmisja |
| K09 | NOx diesel |
| K10 | Pompa paliwowa |
| K11 | – |
| K12 | Reflektory |
| K13 | Lewe światło do jazdy dziennej / lewe światło mijania |
| K14 | Uruchom / Korba |
| K15 | Odmrażacz lusterek/odszraniacz tylnej szyby/czujnik ostrzegawczy przed kradzieżą |
| K16 | Róg/Podwójny róg |
| K17 | NOx diesel |
| K18 | Przednie światła przeciwmgielne |
| K19 | Po zagotowaniu pompa / podgrzewane koło zamachowe |
| K20 | Klakson ostrzegający przed kradzieżą |
| K21 | Spryskiwacz tylnej szyby |
| K22 | Spryskiwacz przedniej szyby |
| K23 | Wycieraczka tylnej szyby |
Dodatkowe bezpieczniki znajdują się w pobliżu akumulatora pojazdu (2018, 2019)
| Nie. | Opis |
|---|---|
| jeden | 2018: Moduł kontroli transmisji (tylko AT). 2019: moduł sterujący silnika |
| 2 | Pompa paliwowa |
| 3 | 2018: moduł sterujący silnika. 2019: moduł sterowania transmisją |
| 4 | Źródło prądu |
