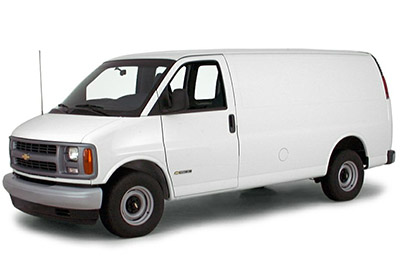

W tym artykule rozważamy pierwszą generację Chevrolet Express, produkowaną od 1996 do 2002 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Chevrolet Express 1996, 1997, 1998, 1999, 2000, 2001 i 2002 , uzyskasz informacje o lokalizacji skrzynki bezpieczników paneli bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Chevrolet Express 1996-2002
Bezpieczniki zapalniczki/gniazda zasilania Chevrolet Express to nr 7 „PWR AUX” ( dodatkowe gniazdo zasilania ) i nr 13 „CIG LTR” (zapalniczka) w skrzynce bezpieczników w desce rozdzielczej.
Skrzynka bezpieczników deski rozdzielczej
Lokalizacja skrzynki bezpieczników
Drzwiczki dostępu do bloku bezpieczników znajdują się po stronie kierowcy na tablicy rozdzielczej nad dźwignią zwalniającą maskę.
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w tablicy rozdzielczej
| Nie. | Nazwa bezpiecznika | Obwód chroniony |
|---|---|---|
| jeden | ZATRZYMAĆ | Podniesione środkowe światło stopu, lampy stop |
| 2 | NKU MIR | Elektryczne podgrzewane lusterka |
| 3 | CTSY | Lampy sufitowe, lampy kopułkowe / RDG, lusterka kosmetyczne, lusterka elektryczne |
| 4 | Wskaźniki | Klaster IP, przekaźnik DRL, moduł DRL, przełącznik HDLP, oświetlenie dostępu bezkluczykowego, moduł niskiego poziomu chłodziwa, moduł dzwonka, moduł DRAB |
| pięć | Ryzyko | Lampy ostrzegawcze / moduł CARILLON |
| 6 | REJS | Regulator prędkości |
| 7 | PWR AUX | Dodatkowe gniazdo zasilania, DLC |
| osiem | Korba | – |
| dziewięć | PARK LPS | Lampa tablicy rejestracyjnej, światła postojowe, światła tylne, przednie boczne obrysy, popielniczka w schowku |
| dziesięć | PODUSZKI POWIETRZNE | Nadmuchiwane torby |
| jedenaście | WYCIERACZKA | Silnik wycieraczek, pompa spryskiwacza |
| 12 | HTR-A / C | Klimatyzacja, wentylator klimatyzacji, przekaźnik wysokiego poziomu wentylatora, lustro HTD |
| 13 | CIG LTR | Zapalniczka |
| czternaście | SPST | Tablica przyrządów, sterowanie HVAC, sterowanie RR HVAC, przełączniki na tablicy przyrządów, oświetlenie radiowe, oświetlenie przełączników drzwi |
| piętnaście | DRL | Przekaźnik świateł do jazdy dziennej |
| szesnaście | WYCIECZKA B / U | Obroty do przodu, obroty RR, światła cofania, elektrozawór BTSI |
| 17 | RADIO- 1 | Radio (Ign, Accy), przekaźnik zaopatrzenia |
| 18 | HAMULEC | 4WAL PCM, ABS, tempomat |
| dziewiętnaście | RADIO-B | Radio (akumulator), antena elektryczna |
| dwadzieścia | TRANS | PRNDL, automatyczna skrzynia biegów |
| 21 | STRG / BEZPIECZEŃSTWO / BEZPIECZEŃSTWO |
Kierunek EVO, Passlock |
| 22 | RR ODMARZANIE | Odmgławianie tylnej szyby |
| 23 | Nieużywany | – |
| 24 | RR HVAC | Sterowanie RR HVAC, przekaźniki HIGH, MED, LOW |
| A | ACCY PWR | Elektryczne zamki drzwi, sześciokierunkowy fotel elektryczny, moduł oświetlenia bezkluczykowego |
| b | PWR WDO | Okna elektryczne |
Skrzynka bezpieczników w komorze silnika
Znajduje się po stronie kierowcy w komorze silnika z tyłu.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźnika w komorze silnika
| Nazwisko | Obwód chroniony |
|---|---|
| ZAPASOWY | Zapasowy bezpiecznik |
| POWIETRZE | Pompa powietrza |
| MIŁOŚNIK | Silnik wentylatora przedniego |
| abs | Elektroniczny moduł sterujący hamulca |
| IGN-B | Stacyjka |
| IGN-A | Przekaźnik rozrusznika, wyłącznik zapłonu |
| BATT | Blok bezpieczników tablicy rozdzielczej |
| OŚWIETLENIE | Blok bezpieczników tablicy rozdzielczej, włącznik reflektorów |
| RH-HDLP | Prawy reflektor (tylko eksport) |
| LH-HDLP | Lewy reflektor (tylko eksport) |
| RH-HIBM | Prawy reflektor świateł drogowych (tylko eksport) |
| LH-HIBM | Lewe światło drogowe (tylko eksport) |
| ITP | Elektroniczna kontrola przepustnicy |
| DMUCHAWA TYŁ | Tylna dmuchawa pomocnicza |
| PALIWO Z GLEBY | Elektrozawór paliwa |
| ENG-I | Podgrzewane czujniki O2, masowy przepływomierz powietrza, zawór odpowietrzający wkładu opróżniającego, czujnik położenia wału korbowego, przekaźnik wtrysku wtórnego powietrza (Diesel), czujnik wody w paliwie (Diesel), podgrzewacz paliwa (Diesel), przekaźnik świec żarowych (Diesel), zawór elektromagnetyczny Wastegate ( Diesel)) |
| ECM-I | Cewka zapłonowa, czujnik położenia wału korbowego, VCM, wtryskiwacze paliwa, pilot cewki |
| IGN-E | Przekaźnik sprzęgła klimatyzacji |
| ZAPASOWY | Zapasowy bezpiecznik |
| ZAPASOWY | Zapasowy bezpiecznik |
| ZAPASOWY | Zapasowy bezpiecznik |
| A/C | Przekaźnik sprzęgła klimatyzacji |
| KLAKSON | Przekaźnik klaksonu, lampa(y) pod maską |
| ECM-B | Przekaźnik pompy paliwa, VCM, PCM, pompy paliwa i wyłącznika ciśnieniowego oleju silnikowego |
| ZAPASOWY | Zapasowy bezpiecznik |
| ZAPASOWY | Zapasowy bezpiecznik |
| DO A | Postanowienia dla deweloperów |
| AUX B | Postanowienia dla deweloperów |
| PRZEKAŹNIK KLIMATYZACJI | Klimatyzator |
| PRZEKAŹNIK KLAKSONU | klakson |
| PRZEKAŹNIK POWIETRZA | Powietrze |
| PRZEKAŹNIK POMPY PALIWA | Pompa paliwowa |
| WEJŚCIE | Wejście |
| PRZEKAŹNIK | |
| EKSPORT ABS | Eksport ABS |
| PRZEKAŹNIK |
