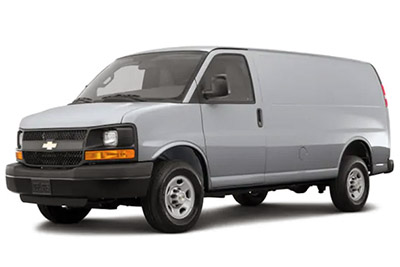

W tym artykule rozważamy drugą generację Chevrolet Express, produkowaną w latach 2003-2019. Tutaj znajdziesz schematy skrzynek bezpieczników Chevrolet Express 2003, 2003, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 , 2013 , 2014, 2015, 2016, 2017, 2018, 2019 i 2020 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz dowiedz się więcej o przeznaczeniu każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Chevrolet Express 2003-2020
Bezpieczniki zapalniczki samochodowej Chevrolet Express (gniazda zasilania) znajdują się w skrzynce bezpieczników w komorze silnika. 2003-2007 – patrz bezpieczniki nr 29 (pomocnicze gniazda zasilania) i nr 30 (zapalniczka). 2008-2009 patrz bezpieczniki №33 (pomocnicze gniazdo zasilania) i №38 (zapalniczka). 2010-2020 – patrz bezpieczniki nr 25 (pomocnicze gniazdo zasilania) i nr 73 (zapalniczka).
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników konsoli podłogowej
Znajduje się pod siedzeniem kierowcy.
Komora silnika
Znajduje się po stronie kierowcy w komorze silnika.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2003, 2004, 2005, 2006, 2007
Skrzynka bezpieczników konsoli podłogowej
Przyporządkowanie bezpieczników i przekaźników w skrzynce bezpieczników konsoli naziemnej (2003-2007)
| Nie. | Stosowanie |
|---|---|
| jeden | Zapasowy |
| 2 | Boczne lusterko |
| 3 | Lampa grzecznościowa / SEO |
| 4 | Lewy tylny ogranicznik / kierunkowskaz |
| pięć | Zamki ładunkowe |
| 6 | Tylny prawy sygnał zatrzymania/skrętu |
| 7 | Blokady kierowcy |
| osiem | Podniesione światło stopu / środkowe światło stopu |
| dziewięć | Klimatyzacja 1 |
| dziesięć | Kontrola klimatu |
| jedenaście | Hamulce |
| 12 | Podgrzewane lustro/odmgławiacz |
| 13 | Dmuchawa tylna prawa |
| czternaście | Lusterko narożne kierowcy |
| piętnaście | Kłódki |
| szesnaście | Park Upfitter |
| 17 | Niedostępne |
| 18 | Lewe tylne światło postojowe |
| dziewiętnaście | Przekaż lustro |
| dwadzieścia | Tylne prawe światło postojowe |
| 21 | Lampa parkowania przyczepy |
| 22 | Przednie światło postojowe |
| 32 | Pomocniczy 1 |
| 33 | Pomocniczy 2 |
| Wyłącznik obwodu | |
| 34 | Okno elektryczne |
| Przekaźnik | |
| 23 | Szczątkowa moc pomocnicza okna |
| 24 | Pomocniczy |
| 25 | Tylny prawy odmgławiacz |
| 26 | Lampa grzecznościowa |
| 27 | Odblokowanie ładunku |
| 28 | Odblokowanie pilota |
| 29 | Lampa parkowa |
| trzydzieści | Kłódki |
| 31 | Odblokowywanie pasażerów |
Reklamy reklamowe
Komora silnika
Przyporządkowanie bezpieczników i przekaźnika w komorze silnika (2003-2007)
| Nie. | Stosowanie |
|---|---|
| jeden | Bateria radiowa |
| 2 | Benzyna: Akumulator modułu sterującego układu napędowego Olej napędowy: FOH, Moduł sterujący silnika, Akumulator modułu sterującego skrzyni biegów |
| 3 | Lewa tylna lampka kontrolna |
| 4 | Prawe tylne światło zakrętowe |
| pięć | Okablowanie przyczepy lampy awaryjnej |
| 6 | Zapłon 0 |
| 7 | Światło stopu |
| osiem | Tylne prawe odmrażanie / podgrzewane lusterko |
| dziewięć | Światła do jazdy dziennej/prawy kierunkowskaz |
| dziesięć | Lewe światło/wskaźnik do jazdy dziennej |
| jedenaście | Moduł sterujący nadwozia ciężarówki 4 |
| 12 | Pompa paliwowa |
| 13 | Przyczepa |
| czternaście | Sygnalizatory ostrzegawcze |
| piętnaście | klakson |
| szesnaście | Moduł sterujący nadwozia ciężarówki 3 |
| 17 | Zatrzymanie przyczepy / miganie |
| 18 | Moduł sterujący nadwozia ciężarówki 2 |
| dziewiętnaście | Moduł sterowania nadwozia ciężarówki |
| dwadzieścia | Zdalny siłownik funkcji |
| 21 | Benzyna: Silnik 2 Olej napędowy: Zapasowy |
| 22 | Zapłon E |
| 23 | Silnik 1 |
| 24 | Zapłon modułu sterującego nadwozia ciężarówki 1 |
| 25 | Benzyna: zapasowy olej napędowy: podgrzewacz paliwa |
| 26 | Wewnętrzne lusterko wsteczne |
| 27 | Furman |
| 28 | System blokowania przekładni hamulca |
| 29 | Gniazda pomocnicze |
| trzydzieści | Zapalniczka |
| 31 | Grupa pulpitów |
| 32 | Klimatyzator |
| 33 | Benzyna: zapasowy olej napędowy: moduł sterujący silnika |
| 34 | Benzyna: Elektrozawór odpowietrzania wkładu Olej napędowy: Tylne światła przeciwmgielne |
| 35 | Zapasowy |
| 36 | Blokowanie transmisji hamulców, zabezpieczenie pojazdu |
| 37 | Poduszka powietrzna |
| 38 | Benzyna: Moduł sterujący zespołu napędowego Zapłon 1 Olej napędowy: Moduł sterujący silnika, moduł sterujący skrzyni biegów, Moduł sterujący świec żarowych Zapłon 1 |
| 39 | Benzyna: czujnik tlenu B Olej napędowy: zapasowy |
| 40 | Czujnik tlenu A |
| 41 | Wycieraczki |
| 42 | Reflektor prawy – światła mijania |
| 43 | Lewy reflektor – światła mijania |
| 44 | Reflektor lewy – światła drogowe |
| 45 | Reflektor prawy – światła drogowe |
| 46 | Benzyna: Kontroler nadwozia ciężarówki — akcesorium do silników wysokoprężnych: Kontroler nadwozia ciężarówki, akcesorium modułu sterującego skrzyni biegów |
| 47 | Wycieraczka przedniej szyby |
| 48 | Hamulce przeciwblokujące, system poprawy stabilności pojazdu |
| 49 | Zapłon A |
| pięćdziesiąt | Przyczepa |
| 51 | Dmuchawa klimatyzacji |
| 52 | Zapłon B |
| 63 | Benzyna: zapasowy olej napędowy : siłownik modułu sterującego silnika |
| 64 | Zapasowy |
| Przekaźnik | |
| 53 | Wycieraczka |
| 54 | Klimatyzator |
| 55 | Benzyna: Zapasowy olej napędowy: Tylne światła przeciwmgielne |
| 56 | Reflektor – światła drogowe |
| 57 | Pompa paliwowa |
| 58 | Reflektor – światła mijania |
| 59 | klakson |
| 62 / ZAPASOWE (G), ECM (D) |
Benzyna: zapasowy olej napędowy: moduł sterujący silnika |
| 61 / STRTR | Wejście |
| Wyłącznik obwodu | |
| 60 / SIEDZENIE PWR |
2003-2005: elektryczne szyby (# 60) 2006-2007: elektryczne siedzenie |
2008, 2009
Reklamy reklamowe
Skrzynka bezpieczników konsoli podłogowej
Przyporządkowanie bezpieczników i przekaźników w skrzynce bezpieczników konsoli naziemnej (2008, 2009)
| Nie. | Stosowanie |
|---|---|
| jeden | Regulacja temperatury 2 (HVAC) |
| 2 | Kompas |
| 3 | Stacyjka, moduł systemu antykradzieżowego (PK3) |
| 4 | Upfitter lampki grzecznościowe |
| pięć | Klimatyzacja 1 (HVAC) |
| 6 | Pusty |
| 7 | Grupa pulpitów |
| osiem | System audio, dzwonek |
| dziewięć | Dodatkowe oświetlenie parkowe |
| dziesięć | Dodatkowe światła cofania przyczepy |
| jedenaście | Zdalny siłownik funkcji, monitor ciśnienia w oponach (TPM) |
| 12 | Sterowanie klimatyzacją (HVAC) |
| 13 | Światła postojowe przyczepy |
| czternaście | Przednie światła postojowe |
| piętnaście | Światła tylne, światła cofania |
| szesnaście | Pusty |
| 17 | Czujnik kierownicy |
| 18 | Przełącznik lusterka zewnętrznego |
| dziewiętnaście | Pusty |
| dwadzieścia | Pusty |
| 21 | Tylny odmgławiacz |
| 22 | Ogrzewanie lusterek zewnętrznych |
| 23 | Pusty |
| 24 | Pusty |
| 25 | Odblokowanie drzwiczek ładowania |
| 26 | Zamek tylnych drzwi |
| 27 | Zamek drzwi przednich |
| 28 | Odblokowanie tylnych drzwi pasażera |
| 29 | Światła parkowania Upfitter |
| trzydzieści | Odblokowanie przednich drzwi pasażera |
| 31 | Odblokowanie drzwi kierowcy |
| 32 | System poduszek powietrznych, system automatycznego wykrywania pasażerów (AOS) |
| 33 | Tylne prawe światło postojowe |
| 34 | Lewe tylne światło postojowe |
| 35 | Pomocniczy Upfitter 2 (obudowa J) |
| 36 | Pomocniczy Upfitter 1 (obudowa J) |
| 37 | Dmuchawa tylna (przypadek J) |
| 38 | Pusty (sprawa J) |
| 39 | Uruchom (wysoki prąd mikro) |
| 40 | Światła postojowe (mikrowysokoprądowe) |
| 41 | Odkurzacz (Mikro Mikro) |
| 42 | Upfitter Auxiliary 2 (przekaźnik wysokoprądowy ISO) |
| 43 | Zachowana moc akcesoriów (RAP) (wysoki prąd mikro) |
| 44 | Tylny odmgławiacz (mikrofon wysokoprądowy) |
| Wyłącznik obwodu | |
| 45 | Okno elektryczne |
| 46 | Fotele elektryczne |
Reklamy reklamowe
Komora silnika
Przyporządkowanie bezpieczników i przekaźników w komorze silnika (2008, 2009)
| Nie. | Stosowanie |
|---|---|
| jeden | Lewa wiązka główna |
| 2 | Pompa paliwowa |
| 3 | Pusty |
| 4 | Olej napędowy: podgrzewacz paliwa |
| pięć | Prawe światło drogowe |
| 6 | Pusty |
| 7 | Lewe światło mijania |
| osiem | Światło stopu z prawej strony, wskaźnik przyczepy |
| dziewięć | Prawe światło mijania |
| dziesięć | Światła do jazdy dziennej 2 (DRL) |
| jedenaście | Benzyna: zapłon modułu sterującego układem paliwowym |
| 12 | Światła do jazdy dziennej 1 (DRL) |
| 13 | Pomocnicza lampa stop |
| czternaście | Olej napędowy: moduł grzewczy zasilany paliwem |
| piętnaście | Benzyna: akumulator modułu sterującego układu paliwowego |
| szesnaście | Światło stopu lewe, wskaźnik przyczepy |
| 17 | Benzyna: Elektromagnes odpowietrzający kasety |
| 18 | Pusty |
| dziewiętnaście | Pusty |
| dwadzieścia | Moduł sterowania nadwozia 1 |
| 21 | Opcja wyposażenia specjalnego (SEO) |
| 22 | Moduł sterowania nadwozia 4 |
| 23 | Moduł sterowania nadwozia 6 |
| 24 | Pusty |
| 25 | Moduł sterowania nadwozia 7 |
| 26 | Moduł sterowania nadwozia 3 |
| 27 | Moduł sterowania nadwozia 5 |
| 28 | Pusty |
| 29 | Pusty |
| trzydzieści | Grupa pulpitów |
| 31 | Pusty |
| 32 | Przełącznik hamulca |
| 33 | Pomocnicze gniazdo zasilania |
| 34 | Poduszka powietrzna |
| 35 | Okablowanie przyczepy |
| 36 | Benzyna: czujnik kierownicy |
| 37 | Moduł sterowania nadwozia 2 |
| 38 | Zapalniczka, kontroler łącza danych |
| 39 | Wycieraczka |
| 40 | Pusty |
| 41 | Wycieraczki szyby samochodowej |
| 42 | Pusty |
| 43 | klakson |
| 44 | Akumulator modułu sterującego transmisją |
| 45 | Pusty |
| 46 | Benzyna: czujnik tlenu 1 |
| 47 | Zapłon modułu sterującego skrzynią biegów |
| 48 | Zapłon modułu sterującego silnika |
| 49 | Przepływomierz masowy powietrza, odpowietrznik zbiornika |
| pięćdziesiąt | Moduł sterujący silnika, układ napędowy |
| 51 | Transmisja |
| 52 | Benzyna: te same wtryskiwacze zapłonowe |
| 53 | Olej napędowy: moduł świec żarowych |
| 54 | Akumulator modułu sterującego silnika |
| 55 | Benzyna: wtryskiwacze zapłonowe o numerach nieparzystych |
| 56 | Benzyna: czujnik tlenu 2 |
| 57 | Sprężarka klimatyzacji |
| 58 | Olej napędowy: sprzęgło wentylatora |
| 59 | Benzyna: wtryskiwacze paliwa V6 |
| 60 | Moduł układu przeciwblokującego (J-Case) |
| 61 | Silnik układu przeciwblokującego (J-Case) |
| 62 | Okablowanie przyczepy (J-Case) |
| 63 | Pusty |
| 64 | Elektromagnes rozrusznika (J-Case) |
| 65 | Olej napędowy: moduł sterujący silnika (ECM), układ napędowy (J-Case) |
| 66 | Dmuchawa przednia (obudowa J) |
| 67 | Pusty |
| 77 | Korpus BEC (Mega bezpiecznik) |
| Przekaźnik | |
| 68 | Pusty |
| 69 | Uruchom, korba (mikro wysoki prąd) |
| 70 | Wysoka wycieraczka (mikro wysoka intensywność) |
| 71 | Wycieraczka (mikro wysoka intensywność) |
| 72 | Pompa paliwa (mini mikro) |
| 73 | Korba (mikrofon wysokoprądowy) |
| 74 | Kompresor klimatyzacji (mini mikro) |
| 75 | Sprzęgło wentylatora (półprzewodnikowe) |
| 76 | Układ napędowy (od mikro do wysokiego prądu) |
2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 i 2020
Reklamy reklamowe
Skrzynka bezpieczników konsoli podłogowej
Przyporządkowanie bezpieczników i przekaźników w skrzynce bezpieczników konsoli naziemnej (2010-2020)
| Nie. | Stosowanie |
|---|---|
| F1 | – |
| F2 | Czujnik kierownicy |
| F3 | Dodatkowe światła postojowe |
| F4 | Przednie światła postojowe |
| F5 | Światła postojowe przyczepy |
| F6 | Upfitter / Światła postojowe |
| F7 | Tylne prawe światło postojowe |
| F8 | Lewe tylne światło postojowe |
| F9 | Przełącznik lusterka zewnętrznego 2019: Przełącznik lusterka zewnętrznego / Regulowany zamek drzwi / sterowanie odblokowaniem / Moduł kamery przedniej |
| F10 | Poduszka powietrzna / automatyczne wykrywanie pasażerów |
| F11 | OnStar (jeśli jest na wyposażeniu) |
| F12 | Aktualizacja sterowania zamkiem / odblokowaniem drzwi (jeśli dotyczy) 2019: ECM batt V6 gas |
| F13 | Ogrzewanie, wentylacja i klimatyzacja 2 |
| F14 | Ogrzewanie, wentylacja i klimatyzacja 1 |
| F15 | 2010-2019: nieużywany. 2020: Odbity wyświetlacz LED |
| F 16 | Upfitter aux 1 / Karetka gazowa |
| F17 | Podgrzewane lusterka zewnętrzne |
| F18 | Odmgławiacz tylnej szyby |
| F19 | Kompas |
| F20 | Radio / Carillon / Radio satelitarne SiriusXM |
| F21 | Zdalny siłownik funkcji/monitor ciśnienia w oponach |
| F22 | Przełącznik zapłonu / Czujnik zapłonu logiki dyskretnej |
| F23 | Klaster instrumentów |
| F24 | – |
| F25 | Sterowanie ogrzewaniem, wentylacją i klimatyzacją |
| F26 | Dodatkowe światła cofania/przyczepy |
| F27 | Światła cofania |
| F28 | Upfitter 2 / Lampki do czytania / Karetka pogotowia |
| F29 | Dmuchawa tylna |
| F30 | Lampy meblowe/uprzejmości |
| F31 | Zamek drzwi przednich |
| F32 | Zamek tylnych drzwi |
| F33 | Odblokowanie drzwiczek ładowania |
| F34 | Odblokowanie drzwi pasażera |
| F35 | Odblokowanie tylnych drzwi pasażera |
| F36 | Odblokowanie drzwi kierowcy |
| F37 | Pusty |
| F38 | – |
| Przekaźnik | |
| K1 | Uruchom (wysoki prąd mikro) |
| K2 | Próżnia (mikrofon wysokoprądowy) |
| K3 | Światła postojowe (mikrowysokoprądowe) |
| K4 | Upfitter Auxiliary 2 (duży prąd, mini) |
| K5 | Tylny odmgławiacz (mikrofon wysokoprądowy) |
| K6 | Zachowana moc akcesoriów (RAP) (wysoki prąd mikro) |
| Wyłącznik obwodu | |
| CB1 | Fotele elektryczne |
| CB2 | Okna elektryczne |
Komora silnika
Przyporządkowanie bezpieczników i przekaźnika w komorze silnika (2010-2020)
| Nie. | Stosowanie |
|---|---|
| jeden | Silnik ABS |
| 2 | Moduł ABS |
| 3 | Prawy sygnał zatrzymania/skrętu przyczepy |
| 4 | – |
| pięć | – |
| 6 | Moduł sterowania zasilaniem paliwem/układem zapłonowym |
| 7 | Moduł sterowania nadwozia 5 |
| osiem | Moduł sterowania nadwozia 7 |
| dziewięć | Moduł sterowania nadwozia 4 |
| dziesięć | Panel |
| jedenaście | Okablowanie przyczepy |
| 12 | 2010-2016, 2018-2020: nieużywany 2017: moduł wewnętrznej kamery cofania |
| 13 | 2010-2016: przełącznik hamulca 2017: nieużywany 2018-2020: moduł wewnętrznej kamery cofania |
| czternaście | Wycieraczki szyby samochodowej |
| szesnaście | klakson |
| 17 | Transmisja |
| 18 | A/C |
| dziewiętnaście | Akumulator modułu sterującego silnika |
| dwadzieścia | 2018-2019: Przekrój / Lewe światło hamowania / Miga. 2020: Światło hamowania / wieża kosząca lewa |
| 21 | Lewy sygnał zatrzymania / skrętu przyczepy |
| 22 | 2018-2019: Przekrój / Prawe światło hamowania / Kierunkowskaz. 2020: Lewy hamulec przyczepy / lampka kontrolna |
| 23 | – |
| 24 | Pompa paliwowa |
| 25 | Pomocnicze gniazdo zasilania |
| 26 | Moduł sterowania nadwozia 3 |
| 27 | Opcja wyposażenia specjalnego |
| 28 | Poduszka powietrzna |
| 29 | Czujnik kierownicy |
| trzydzieści | Moduł sterujący silnika Moduł zapłonu / świec żarowych |
| 31 | Moduł sterowania skrzynią biegów/zapłonem |
| 32 | Akumulator modułu sterującego skrzyni biegów 1 / Zasilanie akumulatora modułu sterującego silnika (6 cyl benzyna) |
| 33 | 2017-2020: Tylny moduł wspomagania parkowania |
| 34 | – |
| 35 | 2010-2017: Moduł podgrzewania paliwa 2018-2020: nieużywany |
| 36 | Akumulator modułu sterującego układu paliwowego |
| 41 | 2018-2020: Zasilany bateryjnie moduł sterowania przekładnią 2 |
| 42 | Okablowanie przyczepy |
| 43 | 2010-2016: Fan High 2017: Sprzęgło wentylatora EV 2018-2020: nieużywane |
| 44 | Elektromagnes rozrusznika |
| 45 | Moduł sterujący silnika / układu napędowego |
| 46 | 2010-2016: Bateria modułu sterującego układu paliwowego 2017: nieużywana 2018-2020: falownik AC DC |
| 47 | Wentylator chłodzący – niski |
| 51 | Lewa wiązka główna |
| 52 | Prawe światło drogowe |
| 53 | Lewe światło mijania |
| 54 | Prawe światło mijania |
| 55 | Wycieraczki |
| 56 | Elektrozawór odpowietrzający wkładu |
| 58 | Moduł sterowania nadwozia 2 |
| 59 | Moduł sterowania nadwozia 1 |
| 61 | 2010-2017: nieużywany 2018-2020: elektrozawór oleju silnikowego |
| 62 | Czujnik O2 2 / wentylator EV (diesel) |
| 63 | – |
| 64 | Masowy przepływ powietrza / odpowietrznik zbiornika |
| 65 | Zapłon/wtryskiwacze – nieparzyste |
| 66 | Światła do jazdy dziennej 2 |
| 67 | Światła do jazdy dziennej 1 |
| 68 | Dodatkowe światła stopu |
| 69 | 2010-2016: Nieużywane 2017: Światła stopu przyczepy 2018-2020: Zewnętrzne zasilanie przyczepy |
| 70 | 2018-2020: Światła stopu Upfitter |
| 71 | Podgrzewacz paliwa / elastyczny czujnik paliwa |
| 72 | Moduł sterowania nadwozia 6 |
| 73 | Lżejsze połączenie / łącze danych |
| 74 | Dmuchawa przednia |
| 75 | Wtryskiwacze paliwa V6 / moduł sterujący silnika wysokoprężnego |
| 76 | – |
| 77 | Czujnik O2 1 |
| 78 | Moduł sterujący silnika / układu napędowego |
| 79 | Zapłon/wtryskiwacze – takie same |
| Przekaźnik | |
| piętnaście | Uruchom / Korba |
| 37 | – |
| 38 | Pompa paliwowa |
| 39 | Korba |
| 40 | Sprężarka klimatyzacji |
| 48 | 2010-2016: Fan High 2017: Sprzęgło wentylatora EV 2018-2020: nieużywane |
| 49 | Układ napędowy |
| pięćdziesiąt | 2010: sprzęgło wentylatora (EV) 2011-2020: nieużywane |
| 57 | Wentylator chłodzący – niski / nieużywany |
| 60 | Sterowanie wentylatorem / nieużywane |
Pomocniczy blok bezpieczników (2018-2020)
Blok ten znajduje się w pobliżu skrzynki bezpieczników w komorze silnika.
| Bezpieczniki | Stosowanie |
|---|---|
| MR-1 | Deweloper 1 |
| MR-2 | Deweloper 2 |
| MR-3 | Ulepszona kontrola mocy |
| Przekaźnik: | |
| MR Rel 1 | Deweloper 1 |
| MR Rel 2 | Deweloper 1 |
Mega uchwyt bezpiecznika (2018-2020) – Rozrusznik
