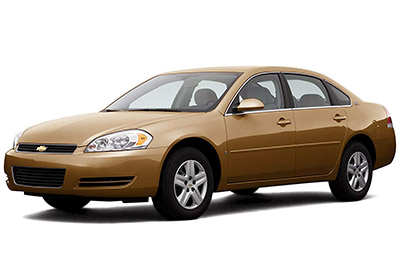

W tym artykule rozważymy dziewiątą generację Chevroleta Impala, produkowanego od 2006 do 2016 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Chevrolet Impala 2006, 2007, 2008, 2009, 2010, 2011, 2012 i 2013 , uzyskasz informacje o lokalizacji panele bezpieczników wewnątrz samochodu i dowiedz się więcej o przypisaniu każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Układ bezpieczników Chevrolet Impala 2006-2013
Bezpieczniki zapalniczki (gniazda zasilania) Chevroleta Impala znajdują się w skrzynce bezpieczników w tablicy rozdzielczej (patrz bezpiecznik „AUX” (wyjścia pomocnicze)) oraz w skrzynce bezpieczników w komorze silnika (patrz bezpiecznik „AUX PWR” (zasilanie pomocnicze).
Lokalizacja skrzynki bezpieczników
Znajduje się na podłodze pasażera z przodu, za pokrywą.
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźnika w przedziale pasażerskim
| Nazwisko | Stosowanie |
|---|---|
| PODUSZKA POWIETRZNA | Poduszki powietrzne |
| AMP | Wzmacniacz |
| DO | Gniazda pomocnicze |
| CNSTR | Skrzynka |
| DR / LCK | Kłódki |
| HTD / SIEDZENIE | Podgrzewane siedzenia |
| PWR / MIR | Lusterka mocy |
| PWR / SIEDZIBA | Fotele elektryczne |
| PWR / WNDW | Okno elektryczne |
| KUKS | Zachowana moc akcesoriów |
| S / TOIT | Szyberdach |
| PIEŃ | Pień |
| PIEŃ | Przekaźnik bagażnika |
| XM | Radio XM |
Lokalizacja skrzynki bezpieczników
Znajduje się w komorze silnika (po prawej stronie).
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźnika w komorze silnika
| Nazwisko | Stosowanie |
|---|---|
| A/C CMPRSR | Sprężarka klimatyzacji |
| ABS MTR 1 | Układ przeciwblokujący (ABS) Silnik 1 |
| ABS MTR 2 | Silnik ABS 2 |
| POMPA POWIETRZA | Pompa powietrza |
| POWIETRZE SOL | Elektromagnes reaktora wtrysku powietrza |
| PODUSZKA POWIETRZNA / WYŚWIETLACZ | Poduszka powietrzna, wyświetlacz |
| AUX PWR | Zasilanie pomocnicze |
| BATERIA 1 | Bateria 1 |
| BATT 2 | Bateria 2 |
| BATT 3 | Bateria 3 |
| BATT 4 | Bateria 4 |
| BCM | Moduł sterowania nadwozia (BCM) |
| CHMSL / BCK-UP | Podniesione środkowe światło stopu, światło cofania |
| WYŚWIETLACZ | Wyświetlacz |
| DRL 1 | Światła do jazdy dziennej 1 |
| DRL 2 | Światła do jazdy dziennej 2 |
| ECM IGN | Moduł sterujący silnika (ECM), zapłon |
| ECM/TCM | ECM, moduł sterowania skrzynią biegów (TCM) |
| EMISJE 1 | Emisje 1 |
| EMISJE 2 | Emisje 2 |
| ETC / ECM | Elektroniczne sterowanie przepustnicą, ECM |
| WENTYLATOR 1 | Wentylator chłodzący 1 |
| WENTYLATOR 2 | Wentylator chłodzący 2 |
| ŚWIATŁA PRZECIWMGIELNE | Światła przeciwmgielne (jeśli są w wyposażeniu) |
| FSCM | Moduł sterujący układu paliwowego |
| POMPA PALIWOWA | Pompa paliwowa |
| HDLP MDL | Moduł reflektora |
| KLAKSON | klakson |
| NKU MIR | Podgrzewane lustro |
| INJ 1 | Wtryskiwacz 1 |
| INJ 2 | wtryskiwacz 2 |
| ŚWIATŁA WEWNĘTRZNE | Lampy wewnętrzne |
| INT LTS / PNL WYM | Światła wewnętrzne, ściemniacz deski rozdzielczej |
| LT HI BEAM | Strona kierowcy świateł drogowych |
| wiązka LT LO | Strona kierowcy świateł mijania |
| PARK LT | Światło postojowe po stronie kierowcy |
| LT SPOT | Lewe miejsce |
| LT T / SIG | Lampka kontrolna po stronie kierowcy |
| ONSTAR | OnStar |
| DROP / KORBA PWR | Spadek mocy, korba |
| RADIO | System nagłośnieniowy |
| RT HI BEAM | Strona pasażera świateł drogowych |
| wiązka RT LO | Światła mijania po stronie pasażera |
| PARK RT | Światło postojowe po stronie pasażera |
| PUNKT RT | Dobre miejsce |
| RT T / SIG | Lampka kontrolna po stronie pasażera |
| RVC TY | Regulowany czujnik kontroli napięcia |
| CTRL WYBIERZ | Latający |
| STRTR | Wejście |
| POMPA PRÓŻNIOWA | Pompa próżniowa |
| TRANS | Transmisja |
| WPR | Wycieraczka |
| WSW | Wycieraczka |
| Przekaźnik | |
| A/C CMPRSR | Sprężarka klimatyzacji |
| WENTYLATOR 1 | Wentylator chłodzący 1 |
| WENTYLATOR 2 | Wentylator chłodzący 2 |
| WENTYLATOR 3 | Wentylator chłodzący 3 |
| PALIWO/POMPA (POMPA PRÓŻNIOWA) |
Pompa paliwa/pompa próżniowa |
| PWR / TRN | Układ napędowy |
| KOSTIUM Z TYŁU | Tylny odmgławiacz |
| STRTR | Wejście |
