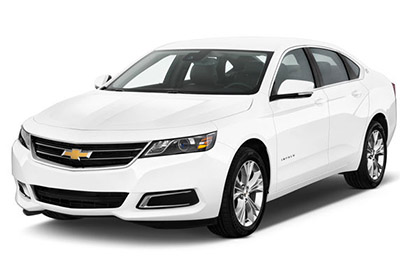

W tym artykule przyjrzymy się Chevroletowi Impala dziesiątej generacji, produkowanym od 2014 roku do dnia dzisiejszego. Tutaj znajdziesz schematy skrzynek bezpieczników Chevrolet Impala 2014, 2015, 2016, 2017, 2018, 2019 i 2020 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz dowiesz się więcej o „przyporządkowaniu każdego bezpiecznika (rozmieszczenie bezpieczników ) i przekaźniki.
Contents
Układ bezpieczników Chevrolet Impala 2014-2020
Bezpieczniki zapalniczki / gniazda zasilania w Chevrolet Impala to bezpieczniki nr 6 (Gniazdo – Konsola) i nr 7 (Gniazdo – Przednia / Tylna Konsola) w skrzynce bezpieczników w desce rozdzielczej.
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników w przedziale pasażerskim
Znajduje się w tablicy rozdzielczej (po stronie kierowcy), za osłoną po lewej stronie kierownicy.
Skrzynka bezpieczników w komorze silnika
Znajduje się w komorze silnika (po lewej stronie).
Schematy skrzynek bezpieczników
2014, 2015, 2016
Panel
Reklamy reklamowe
Przydział bezpieczników i przekaźników w tablicy rozdzielczej (2014-2016)
| Nie. | Stosowanie |
|---|---|
| Mini bezpieczniki | |
| jeden | 2013-2014: Telematyka. 2015: nieużywane. 2016: Ładowanie bezprzewodowe. |
| 2 | Żarówka tylnego kierunkowskazu, światła grzecznościowe, światła cofania, elektromagnes blokady zmiany biegów, światła kałuży |
| 3 | Lampka kontrolna LED |
| 4 | Radio |
| pięć | 2014-2015: Wyświetlacz. 2016: Klaster, gniazdo pomocnicze, HMI, USB, wyświetlacz radia, odtwarzacz CD |
| 6 | Gniazdo zasilania — kosz na śmieci konsoli |
| 7 | Gniazdo zasilania – przód/tył konsoli |
| osiem | Zwolnienie bagażnika, naciśnięcie pedału hamulca, wskaźniki uruchamiania bezkluczykowego, oświetlenie wyłączników awaryjnych, przekaźnik CHMSL/hamulca, boczne światła pozycyjne, przekaźnik spryskiwaczy, przekaźnik rozruchu/korby |
| dziewięć | Światło bagażnika, prawe światło mijania/DRL, prawe przednie światło zakrętowe, prawe tylne światło parkowania/stopu |
| czternaście | Złącze łącza diagnostycznego |
| piętnaście | Poduszki powietrzne / HR |
| szesnaście | 2013-2014: nieużywane. 2015: Telematyka. 2016: Podgrzewane tylne prawe siedzenie |
| 17 | Sterownik ogrzewania, wentylacji i klimatyzacji |
| 18 | Logistyka |
| dziewiętnaście | 2014-2015: nieużywane. 2016: Podgrzewane tylne lewe siedzenie |
| dwadzieścia | Stacyjka |
| 21 | 2014-2015: nieużywane. 2016: Telematyka |
| 22 | Sterowanie na kierownicy |
| 23 | Lewe światło mijania/DRL, lewe przednie światło zakrętowe, lewe tylne światło postojowe/stop, przekaźnik blokady dostępu dzieci |
| 24 | Antykradzieżowa dioda LED, elektromagnes przechwytywania klawiszy, przekaźnik uruchamiania |
| 25 | Przechylana kolumna kierownicy/teleskop |
| 26 | 110 V CA |
| Bezpieczniki J – Obudowa | |
| dziesięć | Odblokowanie drzwi |
| jedenaście | Przedni wentylator ogrzewania, wentylacji i klimatyzacji |
| Wyłączniki automatyczne | |
| 12 | Fotel elektryczny – pasażer |
| 13 | Fotel elektryczny – kierowca |
| Przekaźnik | |
| K1 | Nieużywany |
| K2 | Logistyka |
| K3 | Przekaźnik gniazda |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników i przekaźników w komorze silnika (2014-2016)
| Nie. | Stosowanie |
|---|---|
| Mini bezpieczniki | |
| jeden | Akumulator modułu sterującego transmisją |
| 2 | Akumulator modułu sterującego silnika |
| 3 | Sprzęgło sprężarki klimatyzacji |
| 4 | Moduł sterujący silnika BATT 1 |
| pięć | Zapłon modułu sterującego silnika |
| 7 | Świeża pompa |
| osiem | Cewki zapłonowe – takie same |
| dziewięć | Cewki zapłonowe – Nieparzyste |
| dziesięć | Moduł sterujący silnika |
| jedenaście | Emisje |
| 13 | Włączanie modułu sterującego skrzynią biegów/modułu sterującego podwozia |
| czternaście | Elektrozawór SAIR |
| piętnaście | Pompa płynu chłodzącego MGU (eAssist) / nieużywana |
| szesnaście | Aero Shutter / eAssist zapłon |
| 17 | Podgrzewane wentylatory chłodzące siedzenie/kierownicę |
| 18 | Jednostka odłączająca akumulator |
| dziewiętnaście | Migawka Aero |
| 23 | Adaptacyjny tempomat / zasilacz (eAssist) |
| 29 | Wejście pasywne/pasywny akumulator rozruchowy |
| trzydzieści | Kaseta BPIM / Elektrozawór odpowietrzający akumulatora (eAssist) |
| 31 | Podgrzewane przednie lewe siedzenie |
| 32 | Prawy tylny ogranicznik. Włącz tylne światło, przekaźnik RAP, sterowanie oświetleniem otoczenia, podświetlenie przełącznika wewnętrznego; |
| 33 | Podgrzewane przednie prawe siedzenie |
| 34 | Zawór układu przeciwblokującego |
| 35 | Wzmacniacz |
| 37 | Prawa wiązka główna |
| 38 | Lewe światła drogowe |
| 46 | Miłośnik |
| 47 | Emisje |
| 48 | Nieużywany / Zawór SAIR (eAssist) |
| 49 | Prawe oświetlenie HID |
| pięćdziesiąt | Lewe oświetlenie HID |
| 51 | Róg / Podwójny Róg |
| 52 | Zapłon klastra |
| 53 | Lusterko wewnętrzne / kamera tylna |
| 54 | Odblaskowy wyświetlacz LED, wyświetlacz LED konsoli, moduł ogrzewania, wentylacji i klimatyzacji |
| 55 | Boczne lusterko |
| 56 | Wycieraczki szyby samochodowej |
| 60 | Podgrzewane lustro |
| 62 | Kamera tylna / Asystent parkowania / Alarm bocznej martwej strefy |
| 66 | Zwolnienie bagażnika |
| 67 | Moduł sterowania podwoziem |
| 69 | Czujnik napięcia akumulatora |
| 70 | Nieużywany / Kanister VentSolenoid (eAssist) |
| 71 | Miejsce pamięci |
| Bezpieczniki J-Case | |
| 6 | Wycieraczka przedniej szyby |
| 12 | Wejście |
| 21 | Tylna szyba elektryczna |
| 22 | Szyberdach |
| 24 | Elektryczna szyba przednia |
| 25 | Przekaźnik akcesoriów |
| 26 | Pompa układu przeciwblokującego |
| 27 | Elektryczny hamulec postojowy |
| 28 | Tylny odmgławiacz |
| 41 | Pompa próżniowa |
| 42 | Wentylator chłodzący K2 |
| 44 | Nieużywana / Pomocnicza pompa przekładni (eAssist) |
| 45 | Wentylator chłodzący K1 |
| 59 | Emisje z pompy powietrza |
| Bezpieczniki Midi | |
| pięć | Akcesorium PowerModuł |
| Mini przekaźnik | |
| 7 | Układ napędowy |
| dziewięć | Wentylator chłodzący K2 |
| 13 | Wentylator chłodzący K1 |
| piętnaście | Uruchom / Korba |
| szesnaście | Emisje z pompy powietrza |
| 17 | Odszranianie szyb/luster |
| Mikroprzekaźnik | |
| jeden | Sprzęgło sprężarki klimatyzacji |
| 2 | Elektromagnes rozrusznika |
| 4 | Prędkość wycieraczki przedniej |
| pięć | Sterowanie wycieraczką przednią |
| 6 | Emisje z pompy kabinowej/pompy powietrza (eAssist) |
| dziesięć | Wentylator chłodzący K3 |
| jedenaście | Pompa oleju rozrusznika/przekładni (eAssist) |
| czternaście | HID światła mijania |
| 22 | Nieużywane / Emisje elektromagnetyczne pompy powietrza (eAssist) |
2017, 2018
Reklamy reklamowe
Panel
Przydział bezpieczników w tablicy rozdzielczej (2017, 2018)
| Nie. | Opis |
|---|---|
| jeden | Ładowanie bezprzewodowe |
| 2 | Tylne światła stopu/światła grzecznościowe/światła cofania/zamek elektromagnetyczny zmiany biegów/lampy kałużowe |
| 3 | Lampka kontrolna LED |
| 4 | Radio |
| pięć | Klaster/gniazdo pomocnicze/HMI/USB/wyświetlacz radiowy/odtwarzacz CD |
| 6 | Gniazdo zasilania konsoli |
| 7 | Gniazdo zasilania tylnej konsoli |
| osiem | Odblokowanie bagażnika / Wciśnięcie pedału hamulca / Wskaźniki startu bezkluczykowego / Podświetlenie wyłączników awaryjnych / CHMSL / Przekaźnik hamulca / Światła obrysowe boczne / Przekaźnik spryskiwacza / Włącznik / Przekaźnik korbowy |
| dziewięć | Światło bagażnika/prawe światło mijania/DRL/prawe przednie światło zakrętowe/prawe tylne światło postojowe/stoplamp |
| dziesięć | Odblokowanie drzwi |
| jedenaście | Dmuchawa przednia HVAC |
| 12 | Elektryczny fotel pasażera |
| 13 | Siedzenie kierowcy |
| czternaście | Złącze łącza diagnostycznego |
| piętnaście | Poduszki powietrzne / HR |
| szesnaście | Podgrzewane tylne prawe siedzenie |
| 17 | Sterownik HVAC |
| 18 | Logistyka |
| dziewiętnaście | Podgrzewane tylne lewe siedzenie |
| dwadzieścia | Stacyjka |
| 21 | Telematyka |
| 22 | Sterowanie na kierownicy |
| 23 | Lewe światło mijania/DRL/lewy przedni kierunkowskaz/lewe tylne światło postojowe/stoplamp/przekaźnik bezpieczeństwa dziecka; |
| 24 | Antykradzieżowa dioda LED/magnes do przechwytywania kluczy/przekaźnik uruchamiania; |
| 25 | Przechylana/teleskopowa kolumna kierownicy |
| 26 | 110 V CA |
| K1 | – |
| K2 | Przekaźnik logistyczny |
| K3 | Przekaźnik gniazda |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników i przekaźników w komorze silnika (2017, 2018)
| Nie. | Opis |
|---|---|
| jeden | Akumulator modułu sterującego transmisją |
| 2 | 2017: Akumulator modułu sterującego silnika. 2018: Moduł sterujący silnika klimatyzacji / akumulator sprzęgła |
| 3 | Sprzęgło A/C |
| 4 | – / Akumulator modułu sterującego silnika |
| pięć | Moduł sterujący silnika/zapłonu |
| 6 | Wycieraczka przedniej szyby |
| 7 | Moduł sterujący silnika |
| osiem | Cewki zapłonowe – takie same |
| dziewięć | Cewki zapłonowe – nieparzyste |
| dziesięć | Moduł sterujący silnika |
| jedenaście | 2017: PF bez chodzenia. 2018: Nurkowie 1 |
| 12 | Wejście |
| 13 | Moduł sterowania skrzyni biegów/moduł sterowania podwoziem/zapłon |
| czternaście | Kabina/pompa płynu chłodzącego |
| 17 | Korpus/zapłon2 |
| 18 | Odłączanie akumulatora/jednostka zapłonowa |
| dziewiętnaście | Aeroshutter |
| dwadzieścia | Pomocnicza pompa transmisyjna |
| 21 | Elektryczna szyba tylna |
| 22 | Szyberdach |
| 23 | Adaptacyjny tempomat |
| 24 | Elektryczna szyba przednia |
| 25 | Zachowana moc akcesoriów |
| 26 | Pompy ABS |
| 27 | Elektryczny hamulec postojowy |
| 28 | Tylny odmgławiacz |
| 29 | Wejście pasywne / start pasywny |
| trzydzieści | Elektrozawór odpowietrzający wkładu |
| 31 | Podgrzewane przednie lewe siedzenie |
| 32 | Moduł sterowania nadwozia 6 |
| 33 | Podgrzewane przednie prawe siedzenie |
| 34 | Zawór ABS |
| 35 | Wzmacniacz |
| 37 | Prawe światło drogowe |
| 38 | Lewa wiązka główna |
| 41 | Pompa próżniowa |
| 42 | 2017: Wentylator chłodzący k2. 2018: Szybki wentylator chłodzący |
| 44 | Rozrusznik 2 |
| 45 | 2017: Wentylator chłodzący k1. 2018: Wentylator chłodzący o niskiej prędkości |
| 46 | Sterowanie wentylatorem chłodzącym |
| 47 | 2017: PT bez chodzenia. 2018: Nurkowie 2 |
| 49 | Prawy reflektor HID |
| pięćdziesiąt | Phare HID gauche |
| 51 | Róg/Podwójny róg |
| 52 | Wyświetlacz / oświetlenie |
| 53 | Korpus/zapłon |
| 54 | Tablica przyrządów/zapłon |
| 55 | Boczne lusterko |
| 56 | Podkładka przednia |
| 60 | Podgrzewane lustro |
| 62 | Wykrywanie przeszkód |
| 64 | Czujnik deszczu/dźwięku na tylnym siedzeniu |
| 66 | Zwolnienie bagażnika |
| 67 | Moduł sterowania podwoziem |
| 69 | Czujnik napięcia akumulatora |
| 71 | Miejsce pamięci |
| Przekaźnik | |
| jeden | Sprzęgło A/C |
| 2 | Wejście |
| 4 | Prędkość wycieraczki przedniej |
| pięć | Sterowanie wycieraczką przednią |
| 6 | Kabina/pompa płynu chłodzącego |
| 7 | Układ napędowy |
| osiem | Pomocnicza pompa transmisyjna |
| dziewięć | 2017: Wentylator chłodzący k2. 2018: Szybki wentylator chłodzący |
| dziesięć | 2017: Wentylator chłodzący k3. 2018: Wentylator chłodzący o niskiej prędkości |
| jedenaście | Wejście |
| 13 | Sterowanie wentylatorem chłodzącym k1 |
| czternaście | Reflektor HID do świateł mijania |
| piętnaście | Uruchom / Korba |
| 17 | Tylny odmgławiacz |
2019, 2020
Reklamy reklamowe
Panel
Rozmieszczenie bezpieczników w tablicy rozdzielczej (2019, 2020)
| Nie. | Opis |
|---|---|
| jeden | Ładowanie bezprzewodowe |
| 2 | Tylne światła stopu/światła grzecznościowe/światła cofania/zamek elektromagnetyczny zmiany biegów/lampy kałużowe |
| 3 | Lampka kontrolna LED |
| 4 | Radio |
| pięć | Klaster/gniazdo pomocnicze/HMI/USB/wyświetlacz radiowy/odtwarzacz CD |
| 6 | Gniazdo zasilania konsoli |
| 7 | Gniazdo zasilania tylnej konsoli |
| osiem | Odblokowanie bagażnika / Wciśnięcie pedału hamulca / Wskaźniki startu bezkluczykowego / Podświetlenie wyłączników awaryjnych / CHMSL / Przekaźnik hamulca / Światła obrysowe boczne / Przekaźnik spryskiwacza / Włącznik / Przekaźnik korbowy |
| dziewięć | Światło bagażnika/prawe światło mijania/DRL/prawe przednie światło zakrętowe/prawe tylne światło postojowe/stoplamp |
| dziesięć | Odblokowanie drzwi |
| jedenaście | Dmuchawa przednia HVAC |
| 12 | Elektryczny fotel pasażera |
| 13 | Siedzenie kierowcy |
| czternaście | Złącze łącza diagnostycznego |
| piętnaście | Poduszki powietrzne / HR |
| szesnaście | Podgrzewane tylne prawe siedzenie |
| 17 | Sterownik HVAC |
| 18 | Logistyka |
| dziewiętnaście | Podgrzewane tylne lewe siedzenie |
| dwadzieścia | Stacyjka |
| 21 | Telematyka |
| 22 | Sterowanie na kierownicy |
| 23 | Lewe światło mijania/DRL/lewy przedni kierunkowskaz/lewe tylne światło postojowe/lampa stopu/przekaźnik blokady bezpieczeństwa |
| 24 | Antykradzieżowa dioda LED/magnes do przechwytywania kluczy/przekaźnik uruchamiania; |
| 25 | Przechylana/teleskopowa kolumna kierownicy |
| 26 | 110 V CA |
| Przekaźnik | |
| K1 | – |
| K2 | Logistyka |
| K3 | Wtyczka |
Komora silnika
Przydział bezpieczników i przekaźników w komorze silnika (2019, 2020)
| Nie. | Opis |
|---|---|
| jeden | Akumulator modułu sterującego transmisją |
| 2 | Moduł sterujący silnika klimatyzacji / akumulator sprzęgła |
| 3 | Sprzęgło A/C |
| 4 | Akumulator modułu sterującego silnika |
| pięć | Moduł sterujący silnika/zapłonu |
| 6 | Wycieraczka przedniej szyby |
| 7 | Zapłon modułu sterującego silnika |
| osiem | Cewki zapłonowe – takie same |
| dziewięć | Cewki zapłonowe – nieparzyste |
| dziesięć | Moduł sterujący silnika |
| jedenaście | Przepływomierz masowy powietrza/temperatura powietrza dolotowego/wilgotność/temperatura ciśnienia powietrza dolotowego/katalizator czujniki O2 |
| 12 | Rozrusznik / koło zębate rozrusznika |
| 13 | Moduł sterowania skrzyni biegów/moduł sterowania podwoziem/zapłon |
| czternaście | Pompa chłodzenia kabiny |
| 17 | Wentylowane przednie fotele / Podgrzewana kierownica |
| 18 | Jednostka odłączająca akumulator |
| dziewiętnaście | Aeroshutter |
| dwadzieścia | Pomocnicza pompa transmisyjna |
| 21 | Elektryczna szyba tylna |
| 22 | Szyberdach |
| 23 | Adaptacyjny tempomat |
| 24 | Elektryczna szyba przednia |
| 25 | Zachowana moc akcesoriów |
| 26 | Pompy ABS |
| 27 | Elektryczny hamulec postojowy |
| 28 | Tylny odmgławiacz |
| 29 | Wejście pasywne / start pasywny |
| trzydzieści | Elektrozawór odpowietrzający wkładu |
| 31 | Podgrzewany fotel – kierowca |
| 32 | Sterowanie przyciemnianiem podświetlenia LED/lewy reflektor światła mijania/prawy tylny stop/kierunek/przekaźnik RAP/nastrojowe oświetlenie LED/światła do czytania kopuły |
| 33 | Podgrzewany fotel – pasażer |
| 34 | Zawór ABS |
| 35 | Wzmacniacz |
| 37 | Prawe światło drogowe |
| 38 | Lewa wiązka główna |
| 41 | Pompa próżniowa |
| 42 | Wentylator chłodzący o dużej prędkości |
| 44 | Sterowanie rozrusznikiem |
| 45 | Wentylator chłodzący o niskiej prędkości |
| 46 | Sterowanie wentylatorem chłodzącym |
| 47 | Czujniki O2 katalizatora / elektrozaworu przedmuchu zbiornika |
| 49 | Prawy reflektor HID |
| pięćdziesiąt | Phare HID gauche |
| 51 | klakson |
| 52 | Wyświetlacz / oświetlenie |
| 53 | Lusterko wewnętrzne/kamera cofania |
| 54 | Tablica przyrządów/zapłon |
| 55 | Boczne lusterko |
| 56 | Podkładka przednia |
| 60 | Podgrzewane lustro |
| 62 | Wykrywanie przeszkód |
| 64 | Czujnik deszczu/dźwięku na tylnym siedzeniu |
| 66 | Zwolnienie bagażnika |
| 67 | Moduł sterowania podwoziem |
| 69 | Czujnik napięcia akumulatora |
| 71 | Miejsce pamięci |
| Przekaźnik | |
| jeden | Sprzęgło A/C |
| 2 | Koło zębate rozrusznika |
| 4 | Prędkość wycieraczki przedniej |
| pięć | Sterowanie wycieraczką przednią |
| 6 | Pompa płynu chłodzącego kabiny / elektrozawór powietrza |
| 7 | Układ napędowy |
| osiem | Pomocnicza pompa transmisyjna |
| dziewięć | Wentylator chłodzący o dużej prędkości |
| dziesięć | Wentylator chłodzący o niskiej prędkości |
| jedenaście | Wejście |
| 13 | Sterowanie wentylatorem chłodzącym |
| czternaście | Reflektor HID do świateł mijania |
| piętnaście | Uruchom / Korba |
| 17 | Odmgławiacz tylnej szyby |
