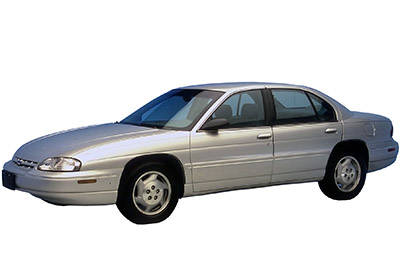

W tym artykule rozważymy drugą generację Chevroleta Lumina, produkowanego od 1994 do 2001 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Chevroleta Lumina 1995, 1996, 1997, 1998, 1999, 2000 i 2001 , uzyskasz informacje o lokalizacji skrzynki bezpieczników panele bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Układ bezpieczników Chevrolet Lumina 1995-2001
Skrzynka bezpieczników deski rozdzielczej
Skrzynka bezpieczników znajduje się za pokrywą po stronie pasażera na desce rozdzielczej.
Skrzynki bezpieczników w komorze silnika
W komorze silnika znajdują się dwa bloki bezpieczników, jedna po stronie pasażera, druga po stronie kierowcy.
1995, 1996, 1997
Panel
Reklamy reklamowe
Rozmieszczenie bezpieczników w tablicy rozdzielczej (1995-1997)
| Nie. | Opis |
|---|---|
| jeden | ZAPALNICZKA – Tablica przyrządów i zapalniczka konsoli |
| 2 | Nieużywany |
| 3 | 1995: nieużywany; 1996: DRL MDL; 1997: Nieużywany |
| 4 | 1995: nieużywany;
1996: HVAC # 2 – skrzynka elektromagnetyczna zespołu sterowania HVAC; 1997: HVAC — Skrzynka elektromagnetyczna zespołu sterowania HVAC, silnik mieszacza, moduł DRL, głowica sterująca HVAC, przełącznik sterowania wentylatorem |
| pięć | MIGAJĄCE NIEBEZPIECZEŃSTWO |
| 6 | 1995: nieużywany;
1996: AKCESORIA ELEKTRYCZNE # 2 – Sterownik dachowy; 1997: PRAWA LAMPA PUNKTOWA (SEO) |
| 7 | Nieużywany |
| osiem | Nieużywany |
| dziewięć | Nieużywany |
| dziesięć | I / P ELECTRONICS ZASILANIE AKUMULATORA – moduł dzwonka, elektroniczny moduł sterowania hamulcem (EBCM), moduł antykradzieżowy, radio, ALDL |
| jedenaście | 1995: AIR BAG # 2 – Moduł detekcyjno-diagnostyczny (SDM), przekaźnik rozrusznika;
1996-1997: PRZEKAŹNIK ROZRUSZNIKA |
| 12 | ANTYKRADZIEŻOWY / PCM – Moduł antykradzieżowy |
| 13 | 1995: nieużywany; 1996-1997: ABS – elektroniczny moduł sterujący hamulca (EBCM), przekaźnik ABS |
| czternaście | SILNIK WENTYLATORA HVAC – przekaźnik silnika dmuchawy |
| piętnaście | 1995-1996: HVAC #1 – Silnik zaworu temperatury powietrza, moduł świateł do jazdy dziennej (DRL), zespół sterowania HVAC. Dźwignia wielofunkcyjna / przełącznik tempomatu
1997: LH LAMPA PUNKTOWA (SEO) |
| szesnaście | 1995-1996: REAR DEFOG – włącznik odmgławiacza tylnej szyby zespołu sterowania HVAC;
1997: Nieużywany |
| 17 | Nieużywany |
| 18 | Nieużywany |
| dziewiętnaście | 1995: ZASILANIE # 1 – Przełączniki blokady drzwi
1996-1997: AKCESORIA ZASILAJĄCE (Zasilanie) nr 1 – Przełączniki zamków drzwi, oświetlenie bagażnika, przełącznik lusterek O/S |
| dwadzieścia | 1995: nieużywany; 1996-1997: Sterownik AKCESORIA ELEKTRYCZNEGO nr 2 (szyberdach) |
| 21 | 1995: AIR BAG #1 – Moduł detekcyjno-diagnostyczny (SDM);1996-1997: AIR BAG – system poduszek powietrznych |
| 22 | 1995-1996: nieużywany;
1997: CRUISE CONTROL – Wyłącznik tempomatu |
| 23 | OGRANICZNIK POŻAROWY – przełącznik TCC/hamowania |
| 24 | 1995: HVAC # 2 – Zespół sterowania HVAC, skrzynka elektrozaworów; 1996: KONTROLA PRĘDKOŚCI; 1997: Nieużywany |
| 25 | 1995-1996: nieużywany; 1997: ANGIELSKI / METRYCZNY (SEO) |
| 26 | Nieużywany |
| 27 | Nieużywany |
| 28 | LAMPY CTSY – Lusterka waniliowe, przekaźnik defoggera (1995, 1996), oświetlenie przedziału I / P, lampka grzewcza i lampka do czytania na głowie, podświetlane lustro I / S, światło kopuły |
| 29 | WIPER – Przełącznik wycieraczek |
| trzydzieści | MIGA — miga Miga |
| 31 | Nieużywany |
| 32 | POWER LOCKS – Przekaźnik zamka drzwi, odbiornik dostępu bezkluczykowego |
| 33 | 1995: ABS – Elektroniczny moduł sterujący hamulca (EBCM), przekaźnik ABS; 1996: nieużywany; 1997: MODUŁ DRL |
| 34 | Nieużywany |
| 35 | Nieużywany |
| 36 | Nieużywany |
| 37 | 1995-1996: nieużywany; 1997: REAR DEFOG – Przełącznik odmgławiacza tylnej szyby zespołu sterowania HVAC |
| 38 | 1995: RADIO – Radio; 1996-1997: RADIO – Radio, Radio włączniki na kierownicy, Power Drop |
| 39 | ELEKTRONICZNY ZAPŁON I/P ZASILANIE – Włącznik reflektorów, wyłącznik tempomatu (1995, 1996), moduł diagnostyczno-czujnikowy (1995, 1996), przełącznik TCC/hamulca, tablica rozdzielcza, moduł brzęczyka, odbiornik dostępu bezkluczykowego, przełącznik BTSI |
| 40 | Nieużywany |
| 41 | 1995-1996: nieużywany; 1997: UTRATA MOCY |
| 42 | 1995-1996: nieużywany; 1997: ULEPSZONY PAROWNIK, SOLENOID |
| 43 | Nieużywany |
| 44 | Nieużywany |
| 45 | Nieużywany |
| Wyłącznik obwodu | |
| A | Nieużywany |
| b | Nieużywany |
| C | Okna elektryczne |
| D | Fotele elektryczne |
| ORAZ | Nieużywany |
Reklamy reklamowe
Skrzynka bezpieczników w komorze silnika nr 1 (strona kierowcy)
Rozmieszczenie bezpieczników w skrzynce bezpieczników w komorze silnika №1 (1995-1997)
| Nie. | Nazwisko | Opis |
|---|---|---|
| jeden | Nieużywany | |
| 2 | Nieużywany | |
| 3 | Nieużywany | |
| 4 | WENTYLATOR #3 lub MGŁA LPS | 1995-1996: Lampy przeciwmgielne; 1997: Przekaźnik FAN CONT # 3 |
| pięć | PARK LPS | Przełącznik reflektorów |
| 6 | KLAKSON | Przekaźnik klaksonu, lampa pod maską |
| 7 | abs | 1995: nieużywany; 1996-1997: układ przeciwblokujący |
| osiem | Nieużywany | |
| dziewięć | TAK P/S | 1996: reżyseria EVO; 1997: Nieużywany |
| dziesięć | IGN SW2 | 1995-1996: blok podwyższający I/P: PWR WDO i wyłącznik D; Centralka elektryczna pod maską po stronie pasażera: bezpieczniki TCC i ENG EMIS;
1997: Nieużywany |
| jedenaście | IGN SW1 | 1995-1996: Blok bezpieczników I/P: bezpieczniki radiowe, wycieraczki, HVAC, ABS i kierunkowskazy; Centralka elektryczna pod maską po stronie pasażera: bezpieczniki F/IJN, ECM IGN i ELEK IGN;
1997: Blok bezpieczników I/P: bezpieczniki radiowe, wycieraczki, wskaźniki HVAC, ABS i PWR WDO i wyłącznik automatyczny D; Centralka elektryczna pod maską po stronie pasażera: bezpieczniki F/IJN, ECM IGN, TCC, ENG EMIS i ELEK IGN |
| 12 | HD LPS | Wyłącznik do włącznika reflektorów |
| 13 | abs | Przekaźnik ABS |
| Przekaźnik | ||
| czternaście | abs | System antywłamaniowy |
| piętnaście | KONT. WENTYLATORA # 3 lub MGŁA LPS | 1995: Lampy przeciwmgielne; 1996: nieużywany; 1997: Wtórny wentylator chłodzący (po stronie pasażera) |
| szesnaście | KLAKSON | klakson |
Skrzynka bezpieczników w komorze silnika nr 2 (strona pasażera)
Rozmieszczenie bezpieczników w skrzynce bezpieczników w komorze silnika nr 2 (1995-1997)
| Nie. | Nazwisko | Opis |
|---|---|---|
| jeden | PMP POWIETRZA | 1995: nieużywany; 1996: Przekaźnik AIR; 1997: Nieużywany |
| 2 | R / CMPT REL | Zdalne zwalnianie bagażnika, światła cofania (1996, 1997) |
| 3 | PCM BAT lub ECM BAT | 1995: Moduł sterujący układu napędowego (PCM), przełącznik ciśnienia pompy paliwa/oleju, przekaźnik pompy paliwa, przekaźnik wentylatora nr 1;
1996-1997: Moduł sterujący układu napędowego (PCM), pompa paliwa, przekaźnik pompy paliwa, przekaźnik wentylatora nr 1 i nr 2 |
| 4 | CBT | 1995: Automatyczna skrzynia biegów, przełącznik zakresu skrzyni biegów (tylko VIN M); 1996-1997: nieużywany |
| pięć | WYDANIE A/C lub ENG | 1995: Generator, cyfrowy zawór recyrkulacji spalin (DEGR), elektromagnes zaworu upustowego wkładu par paliwa (EVAP), podgrzewana sonda lambda, przekaźnik wentylatora nr 2, przekaźnik CMPR A/C (tylko VIN M)
1996-1997: Przekaźnik A/C CMPR (tylko VIN M) |
| 6 | REJS lub TRANS lub TCC | 1995: Moduł regulacji prędkości, przekaźnik A/C CMPR (tylko VIN X);
1996-1997: automatyczna skrzynia biegów, przełącznik zakresu skrzyni biegów (tylko VIN M) |
| 7 | F / INJN | 1995: Wtryskiwacze paliwa, czujnik położenia wału korbowego 24X o wysokiej rozdzielczości, czujnik położenia wałka rozrządu;
1996-1997: Wtryskiwacze paliwa |
| osiem | PCM IGN lub ECM IGN | 1995: Moduł sterujący układu napędowego (PCM), czujnik masowego przepływu powietrza (MAF) (tylko VIN X);
1996-1997: Moduł sterowania układem napędowym (PCM), czujnik masowego przepływu powietrza (MAF) (tylko VIN X), EGR, CCP, czujnik tlenu, przełącznik wkładu próżniowego, przekaźnik wentylatora nr 2 (1996) |
| dziewięć | ELEK IGN | Elektroniczny moduł kontroli zapłonu (EI) |
| dziesięć | Blok bezpieczników I/P | |
| jedenaście | 1995-1996: Przekaźnik FAN CONT #1; 1997: Nieużywany |
|
| 12 | 1995-1996: Centralka elektryczna pod maską po stronie pasażera i bloki bezpieczników I/P: bezpieczniki 5, 14, 23 i 32;
1997: Centralka elektryczna pod maską po stronie pasażera, przekaźnik F/PMP, wentylatory chłodzące nr 1 i nr 2, przekaźnik zapłonu, przełącznik P/N |
|
| 13 | 1995-1996: FAN CONT # 2 przekaźnik i blok bezpieczników I/P: bezpiecznik 16, wyłącznik elektryczny gniazda D; 1997: Przekaźnik FAN CONT # 1 |
|
| Przekaźnik | ||
| czternaście | POMPA PALIWOWA | POMPA PALIWOWA |
| piętnaście | A/C CMPR | A/C CMPR |
| szesnaście | WENTYLATOR CIĄG # 2 | Dodatkowy wentylator chłodzący (po stronie pasażera) |
| 17 | WENTYLATOR CIĄGŁY # 1 | Główny wentylator chłodzący (po stronie kierowcy) |
| 18 | 1995: nieużywany; 1996-1997: przekaźnik zapłonu |
Reklamy reklamowe
1998, 1999, 2000, 2001
Panel
Rozmieszczenie bezpieczników w tablicy rozdzielczej (1998-2001)
| Nie. | Opis |
|---|---|
| jeden | Zapalniczka – Zapalniczka na desce rozdzielczej i konsoli |
| 2 | Nieużywany |
| 3 | Nieużywany |
| 4 | HVAC — skrzynka elektromagnetyczna zespołu sterowania HVAC, silnik mieszacza, moduł DRL, głowica sterująca HVAC, przekaźnik odmgławiania, cyfrowy prędkościomierz (SEO) |
| pięć | Migające niebezpieczeństwo |
| 6 | Lampe Spot RH (SEO) |
| 7 | Uruchom przekaźnik |
| osiem | Nieużywany |
| dziewięć | Nieużywany |
| dziesięć | Elektroniczna bateria I / P – moduł dzwonka, elektroniczny moduł sterowania hamulcem (EBCM), moduł antykradzieżowy, radio, DLC |
| jedenaście | Akcesorium zasilania nr 2 — jednostka sterująca szyberdachu, zasilanie akcesoriów (SEO) |
| 12 | Anti-theft / PCM – Moduł antykradzieżowy, moduł sterowania zespołem napędowym, przekaźnik systemu IGN (PCM) |
| 13 | ABS – elektroniczny moduł sterujący hamulca (EBCM), przekaźnik ABS |
| czternaście | Silnik wentylatora HVAC — przekaźnik silnika wentylatora |
| piętnaście | Lampe Spot LH (SEO) |
| szesnaście | Sterowanie na kierownicy nr 1 – Oświetlenie pilota na kierownicy |
| 17 | Nieużywany |
| 18 | Nieużywany |
| dziewiętnaście | Akcesorium elektryczne nr 1 — Przełączniki zamków drzwi, światło sufitowe bagażnika, przełącznik lusterek O/S, (SEO) lampka tylnego przedziału pojazdu lub oświetlenie panelu okna |
| dwadzieścia | Sterowanie na kierownicy nr 2 – Sterowanie radiem na kierownicy |
| 21 | Poduszka powietrzna – system poduszek powietrznych |
| 22 | Tempomat — wyłącznik tempomatu, moduł tempomatu, przełączniki kierunkowskazów tempomatu |
| 23 | Lampy stopu — przełącznik świateł stopu (hamulec) |
| 24 | Nieużywany |
| 25 | Angielski / Metryczny (SEO) |
| 26 | Nieużywany |
| 27 | Nieużywany |
| 28 | CTSY Lights – lusterka kosmetyczne, oświetlenie przedziału I / P, podświetlane lustro I / S, oświetlenie kopuły |
| 29 | Wycieraczka — włącznik wycieraczek |
| trzydzieści | Miga — Miga Miga |
| 31 | Nieużywany |
| 32 | Zamki elektryczne — przekaźnik zamka drzwi, odbiornik zdalnego dostępu bezkluczykowego |
| 33 | DRL MDL – Moduł świateł do jazdy dziennej, przełącznik akcesoriów (SEO) |
| 34 | Nieużywany |
| 35 | Nieużywany |
| 36 | Nieużywany |
| 37 | Tylny odmgławiacz – Przekaźnik przełącznika odmgławiacza tylnej szyby |
| 38 | Radio, spadek mocy |
| 39 | Elektroniczne zasilanie zapłonu I/P — przełącznik reflektorów, deska rozdzielcza, moduł dzwonka, odbiornik dostępu bezkluczykowego, przełącznik świateł stopu (TCC i BTSI) (SEO) Przełącznik akcesoriów |
| 40 | Nieużywany |
| 41 | Spadek mocy |
| 42 | Parowanie. Grunt. – Zawór elektromagnetyczny wentylacji zbiornika emisji par (EVAP) |
| 43 | Nieużywany |
| 44 | Nieużywany |
| 45 | Nieużywany |
| Wyłączniki automatyczne | |
| A | Nieużywany |
| b | Nieużywany |
| C | Okna elektryczne |
| D | Fotele elektryczne |
| ORAZ | Nieużywany |
Reklamy reklamowe
Skrzynka bezpieczników w komorze silnika nr 1 (strona kierowcy)
Rozmieszczenie bezpieczników w skrzynce bezpieczników w komorze silnika №1 (1998-2001)
| Nie. | Nazwisko | Opis |
|---|---|---|
| jeden | Nieużywany | |
| 2 | Nieużywany | |
| 3 | Nieużywany | |
| 4 | WENTYLATOR #3 | Przekaźnik WENTYLATOR #3 |
| pięć | PARK LPS | Przełącznik reflektorów |
| 6 | KLAKSON | Przekaźnik klaksonowy |
| 7 | abs | System antywłamaniowy |
| osiem | Nieużywany | |
| dziewięć | Nieużywany | |
| dziesięć | Nieużywany | |
| jedenaście | Wyłącznik automatyczny C, przekaźnik rozrusznika, sterowanie Str Whl nr 2, akcesorium do zasilania nr 2 i przekaźnik antykradzieżowy | |
| 12 | HD LPS – Wyłącznik do włącznika reflektorów | |
| 13 | Przekaźnik ABS ABS | |
| Przekaźnik | ||
| czternaście | ABS – Układ zapobiegający blokowaniu kół podczas hamowania | |
| piętnaście | FAN # 3 – Wtórny wentylator chłodzący (strona pasażera) | |
| szesnaście | KLAKSON |
Skrzynka bezpieczników w komorze silnika nr 2 (strona pasażera)
Rozmieszczenie bezpieczników w skrzynce bezpieczników w komorze silnika №2 (1998-2001)
| Nie. | Nazwisko | Opis |
|---|---|---|
| jeden | Nieużywany | |
| 2 | R / CMPT REL | Zdalne zwolnienie bagażnika, światła cofania, odbiornik zamka zdalnego sterowania; |
| 3 | PCM BAT | Moduł sterujący układu napędowego (PCM), przekaźnik pompy paliwa, przekaźnik wentylatora nr 1 i nr 2 |
| 4 | Nieużywany | |
| pięć | KLIMATYZACJA CIĄGŁA | Relais Cmpt A / C |
| 6 | TRANS | Automatyczna skrzynia biegów |
| 7 | F / INJN | Wtryskiwacze paliwa |
| osiem | PCM IGN | Czujnik masowego przepływu powietrza (MAF) Podgrzewany czujnik tlenu #1 i #2 Emisja par (EVAP) Elektromagnetyczny zawór upustowy wkładu |
| dziewięć | ELEK IGN | Elektroniczny moduł kontroli zapłonu (EI) |
| dziesięć | Blok bezpieczników I/P | |
| jedenaście | Nieużywany | |
| 12 | Centralka elektryczna pod maską po stronie pasażera, przekaźnik układu zapłonowego, bezpiecznik R/Cmpt Rel, bezpiecznik PCM Bat | |
| 13 | Przekaźnik wentylatora c.1 | |
| Przekaźnik | ||
| czternaście | Pompa paliwowa | |
| piętnaście | Cmpr | |
| szesnaście | Fan Cont # 2 – Wtórny wentylator chłodzący (strona pasażera) | |
| 17 | Wentylator nr 1 — główny wentylator chłodzący (po stronie kierowcy) | |
| 18 | System zapłonu |
