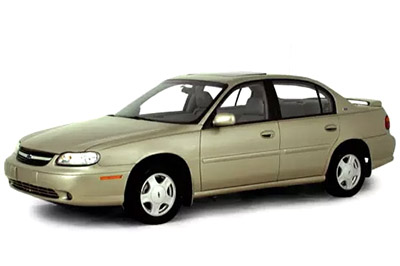

W tym artykule rozważymy piątą generację Chevroleta Malibu, produkowanego od 1997 do 2003 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Chevroleta Malibu 1997, 1998, 1999, 2000, 2001, 2002 i 2003 , uzyskasz informacje o lokalizacji skrzynki bezpieczników panele bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Układ bezpieczników Chevrolet Malibu 1997-2003
Bezpiecznik zapalniczki/wtyczki Chevrolet Malibu to bezpiecznik nr 34 w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Znajduje się po stronie kierowcy na desce rozdzielczej, za osłoną.
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźnika w obudowie tablicy przyrządów №1
| Bezpiecznik | Stosowanie |
|---|---|
| A | 1997-2000: Radio 2001-2003: Nieużywane |
| b | Wycieraczki |
| C | Zdalne sterowanie zwalnianiem i blokowaniem bagażnika |
| D | Włącz sygnał |
| ORAZ | Lusterka mocy |
| F | Poduszka powietrzna |
| g | Moduł sterowania funkcjami nadwozia |
| h | Moduł sterujący układu napędowego |
| J | Kłódki |
| K | Moduł kontroli funkcji nadwozia, klaster |
| FOTELE OBWODOWE BRKR PWR | Fotele elektryczne |
| MICRO RELAIS DR UNLOC | Kłódki |
| MICRO PRZEKAŹNIK DR LOCK | Kłódki |
| PILOTY MICRO RELAIS DR UNLOCK | 1997: Nieużywany 1998-2003: Zamki do drzwi |
| ZATRZYMAJ LPS | Lampy stopu |
| NIEBEZPIECZEŃSTWO LPS | Lampy ostrzegawcze |
| BATT IPC / HVAC | Zestaw wskaźników, kontrola temperatury |
Lokalizacja skrzynki bezpieczników
Znajduje się po stronie pasażera na desce rozdzielczej, za pokrywą.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźnika w obudowie tablicy rozdzielczej №2
| Bezpiecznik | Stosowanie |
|---|---|
| A | Oświetlenie deski rozdzielczej, regulacja jasności (ściemniacz) |
| b | Przełączniki tempomatu |
| C | System klimatyzacji |
| D | Regulator prędkości |
| ORAZ | Światła przeciwmgielne |
| F | Oświetlenie wewnętrzne, moduł sterowania funkcjami nadwozia |
| g | Radio |
| h | Szyberdach |
| OBWÓD BRKR PWR WNDWS | Okna elektryczne |
| MIKRO PRZEKAŹNIKI MGŁA LPS | Światła przeciwmgielne |
Lokalizacja skrzynki bezpieczników
Znajduje się w komorze silnika, w pobliżu filtra powietrza.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźnika w komorze silnika
| Nie. | Stosowanie |
|---|---|
| Bezpieczniki Maxi | |
| jeden | Stacyjka |
| 2 | 1997-1999: Fotele elektryczne z centralną regulacją lewą, elektryczne lusterka, zamki drzwi, odblokowywanie bagażnika i zdalne sterowanie blokadą
2000-2003: prawe elektryczne światła przeciwmgielne, radio, moduł sterowania funkcjami nadwozia, lampy wewnętrzne |
| 3 | 1997-1999: Światła stopu centrali po lewej stronie, światła awaryjne, moduł sterowania funkcjami nadwozia, grupa, układ sterowania klimatyzacją
2000-2003: lewa centrala elektryczna – Światła stopu, światła awaryjne, moduł sterowania funkcjami nadwozia, grupa, system klimatyzacji |
| 4 | 1997-1999: elektryczne światła przeciwmgielne po prawej stronie, radio, moduł sterowania funkcjami nadwozia, lampy wewnętrzne
2000-2003: hamulce przeciwblokujące |
| pięć | Stacyjka |
| 6 | Nieużywane / POWIETRZE |
| 7 | 1997-1999: Hamulce przeciwblokujące
2000-2003: Fotele elektryczne z centralną regulacją lewą, elektryczne lusterka, zamki drzwi, odblokowywanie bagażnika i zdalne sterowanie blokadą |
| osiem | 1997-1999: Wentylatory chłodzące
2000-2003: Wentylatory chłodzące nr 1 |
| Mini przekaźnik | |
| dziewięć | Odmgławianie z tyłu |
| dziesięć | Nieużywane / POWIETRZE |
| jedenaście | Nieużywany |
| 12 | Wentylator chłodzący nr 1 |
| 13 | Wentylator HVAC (klimatyzacja) |
| czternaście | Wentylator chłodzący nr 2 |
| piętnaście | Miłośnik |
| Mikroprzekaźnik | |
| szesnaście | Sprężarka klimatyzacji |
| 17 | Nieużywany |
| 18 | Pompa paliwowa |
| dziewiętnaście | Automatyczna kontrola światła |
| dwadzieścia | Automatyczna kontrola światła |
| 21 | klakson |
| 22 | Światła do jazdy dziennej (DRL) |
| Mini bezpieczniki | |
| 23 | Zapasowy uchwyt bezpiecznika |
| 24 | Zapasowy uchwyt bezpiecznika |
| 25 | Zapasowy uchwyt bezpiecznika |
| 26 | Zapasowy uchwyt bezpiecznika |
| 27 | Zapasowy uchwyt bezpiecznika |
| 28 | Zapasowy uchwyt bezpiecznika |
| 29 | Zapasowy uchwyt bezpiecznika |
| trzydzieści | Zapasowy uchwyt bezpiecznika |
| 31 | Zapasowy uchwyt bezpiecznika |
| 32 | Zapasowy uchwyt bezpiecznika |
| 33 | Odmgławianie z tyłu |
| 34 | Gniazda akcesoriów, zapalniczka |
| 35 | 1997-1999: ABS 2000-2003: generator |
| 36 | 1997-1999: ABS 2000-2003: nieużywany |
| 37 | Sprężarka klimatyzacji, moduł kontroli funkcji nadwozia |
| 38 | Automatyczna skrzynia biegów |
| 39 | Moduł sterujący układu napędowego, zapłon |
| 40 | Hamulce przeciwblokujące (ABS) |
| 41 | System wypalania |
| 42 | Światła cofania, blokada skrzyni biegów hamulca |
| 43 | klakson |
| 44 | PCM |
| 45 | Światła postojowe |
| 46 | 1997-2000: Tylne odmgławianie, światła do jazdy dziennej, system klimatyzacji 2001-2003: system klimatyzacji |
| 47 | 1997-2000: Moduł sterowania zespołem napędowym, recyrkulacja spalin, podgrzewany czujnik O2 2001-2003: Zawór oczyszczania zbiornika, moduł sterowania zespołem napędowym, recyrkulacja spalin, podgrzewany czujnik paliwa O2 |
| 48 | Pompa paliwa, wtryskiwacze |
| 49 | 1997-1999: Generator 2000-2003: Nieużywany |
| pięćdziesiąt | Prawy reflektor |
| 51 | Lewy reflektor |
| 52 | Miłośnik |
| 53 | Wentylator HVAC (klimatyzacja) |
| 54 | Nieużywany |
| 55 | 2000-2003: Wentylator chłodzący nr 2 na ziemi |
| 56 | Ściągacz bezpieczników |
| 57 | 1997-1999: Punkt pomiarowy Tach do testów diagnostycznych 2000-2003: nieużywany |
