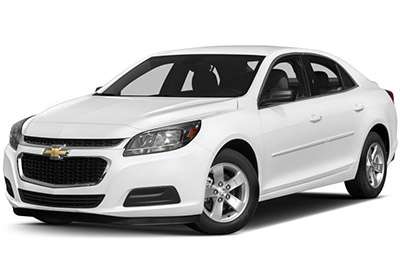

W tym artykule rozważymy ósmą generację Chevroleta Malibu, produkowanego od 2013 do 2016 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Chevroleta Malibu 2013, 2014, 2015 i 2016 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i poznasz więcej o przypisaniu każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Chevrolet Malibu 2013-2016
Bezpiecznik zapalniczki / gniazda zasilania Chevroleta Malibu to bezpiecznik nr 6 (przednie gniazdo akcesoriów) w skrzynce bezpieczników deski rozdzielczej.
Skrzynka bezpieczników deski rozdzielczej
Lokalizacja skrzynki bezpieczników
Znajduje się po stronie kierowcy na tablicy rozdzielczej, za osłoną po lewej stronie kierownicy.
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźników w tablicy rozdzielczej
| Nie. | Stosowanie |
|---|---|
| jeden | Sterowanie na kierownicy Podświetlenie |
| 2 | Prawy tylny kierunkowskaz, lewy kierunkowskaz w lusterku, lewy przedni kierunkowskaz, zamki do drzwi |
| 3 | Lewe światło boczne, lewe światło DRL, sterowanie reflektorami, prawe światło tylne, prawe światło boczne / boczne, skręt prawego lusterka, prawe przednie kierunkowskazy |
| 4 | Radio |
| pięć | OnStar (jeśli jest na wyposażeniu) |
| 6 | Gniazdko dla akcesoriów przednich |
| 7 | Gniazdo zasilania konsoli konsoli |
| osiem | Oświetlenie tablicy rejestracyjnej, wysokie środkowe światło pozycyjne, tylne światła przeciwmgielne, przednia prawa pozycja / światła boczne, wskaźnik jasności LED, pompa spryskiwacza, prawe światło boczne, zwolnienie bagażnika |
| dziewięć | Światło mijania lewe, DRL |
| dziesięć | Moduł sterujący nadwozia 8 (bezpiecznik J-Case), blokady zasilania |
| jedenaście | Wentylacja nagrzewnicy przedniej Klimatyzacja/wentylator (bezpiecznik J-Case) |
| 12 | Siedzenie pasażera (wyłącznik) |
| 13 | Fotel kierowcy (wyłącznik) |
| czternaście | Złącze łącza diagnostycznego |
| piętnaście | Poduszka powietrzna, SDM |
| szesnaście | Zwolnienie bagażnika |
| 17 | Ogrzewanie, wentylacja, klimatyzacja, sterownik |
| 18 | Główny dźwięk |
| dziewiętnaście | Przytwierdzać |
| dwadzieścia | Czujnik obecności pasażera |
| 21 | Klaster instrumentów |
| 22 | Stacyjka |
| 23 | Światło mijania prawe, DRL |
| 24 | Oświetlenie otoczenia, podświetlenie przełącznika (LED), oświetlenie bagażnika, blokada zmiany biegów, przechwytywanie klawiszy |
| 25 | 110 V CA |
| 26 | Zapasowy |
| Przekaźnik | |
| K1 | Zwolnienie bagażnika |
| K2 | Nieużywany |
| K3 | Przekaźnik gniazda |
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźnika w komorze silnika
| Nie. | Stosowanie |
|---|---|
| Mini bezpieczniki | |
| jeden | Akumulator modułu sterującego transmisją |
| 2 | Moduł sterujący silnika (LTG / LUK) / Akumulator sprzęgła sprężarki klimatyzacji (LWK) |
| 3 | Sprzęgło sprężarki klimatyzacji (LTG/LUK) |
| 4 | Sprzęgło sprężarki klimatyzacji (LTG/LUK) |
| pięć | Akumulator modułu sterującego silnika (LKW) |
| 7 | Akumulator modułu sterującego silnika (LKW) |
| osiem | Zapasowy |
| dziewięć | Cewki zapłonowe |
| dziesięć | Moduł sterujący silnika |
| jedenaście | Emisje |
| 13 | Włączenie modułu transmisyjnego |
| czternaście | Pompa płynu chłodzącego nagrzewnicy kabiny / solenoid SAIR |
| piętnaście | 2013-2014: Pompa płynu chłodzącego MGU |
| szesnaście | Aero Shutter / eAssist zapłon |
| 17 | 2013-2014: Zapłon SDM |
| 18 | Moduł izolatora podwójnego akumulatora R/C |
| dwadzieścia | Pomocnicza pompa olejowa skrzyni biegów (LKW) |
| 23 | Moduł EAssist / część zamienna (LKW) |
| 29 | Elektryczne sterowanie lewym siedzeniem drewna |
| trzydzieści | Elektryczne sterowanie prawym siedzeniem drewna |
| 31 | Moduł EAssist / Moduł sterowania podwoziem |
| 32 | Światła cofania / Światła wewnętrzne |
| 33 | Podgrzewane fotele przednie |
| 34 | Zawór układu przeciwblokującego |
| 35 | Wzmacniacz |
| 37 | Prawa wiązka główna |
| 38 | Lewe światła drogowe |
| 46 | Miłośnik |
| 47 | Emisje |
| 48 | Światło przeciwmgielne |
| 49 | Prawe przednie światła mijania HID |
| pięćdziesiąt | Lewe światło mijania HID |
| 51 | Róg / Podwójny Róg |
| 52 | Zapłon klastra |
| 53 | Lusterko wewnętrzne/kamera tylna/zapłon modułu paliwowego |
| 54 | Włączanie modułów grzewczych, wentylacyjnych i klimatyzacyjnych |
| 55 | Elektryczne szyby przednie / lusterka |
| 56 | Wycieraczki szyby samochodowej |
| 57 | Zapasowy |
| 60 | Podgrzewane lustro |
| 62 | Elektrozawór odpowietrzający wkładu |
| 66 | 2013-2014: Elektrozawór SAIR |
| 67 | Moduł paliwowy |
| 69 | Czujnik napięcia akumulatora |
| 70 | Zjeżdżanie z pasa ruchu / Pomoc w parkowaniu tyłem / Pomoc w bocznej martwej strefie |
| 71 | PEPS BATT |
| Bezpieczniki J-Case | |
| 6 | Wycieraczka przedniej szyby |
| 12 | Rozrusznik 1 |
| 21 | Tylna szyba elektryczna |
| 22 | Szyberdach |
| 24 | Elektryczna szyba przednia |
| 25 | PEPS MTR |
| 26 | Pompa układu przeciwblokującego |
| 27 | Nieużywany |
| 28 | Tylny odmgławiacz |
| 41 | Pompa próżniowa hamulca |
| 42 | Wentylator chłodzący K2 |
| 44 | Rozrusznik 2 |
| 45 | Wentylator chłodzący K1 |
| 59 | Emisje z pompy powietrza |
| Mini przekaźnik | |
| 7 | Układ napędowy |
| dziewięć | Wentylator chłodzący K2 |
| 13 | Wentylator chłodzący K1 |
| piętnaście | Uruchom / Korba |
| szesnaście | 2013-2014: Emisje z pomp powietrza |
| 17 | Odszranianie szyb/luster |
| Mikroprzekaźnik | |
| jeden | Sprzęgło sprężarki klimatyzacji |
| 2 | Elektromagnes rozrusznika |
| 4 | Prędkość wycieraczki przedniej |
| pięć | Aktywna wycieraczka przednia |
| 6 | 2013-2014: Pompa kabinowa eAssist / elektrozawór SAIR |
| osiem | Pomocnicza pompa olejowa skrzyni biegów (LKW) |
| dziesięć | Wentylator chłodzący K3 |
| jedenaście | Pompa oleju przekładniowego (LUK) / Elektromagnes rozrusznika 2 (LKW) |
| czternaście | Światła mijania / reflektory DRL |
