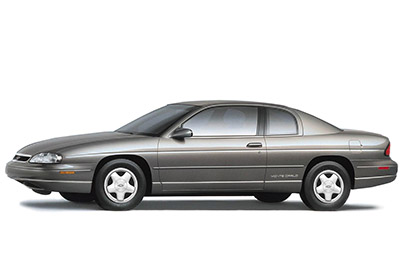

W tym artykule rozważymy piątą generację Chevroleta Monte Carlo, produkowanego od 1995 do 1999 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Chevroleta Monte Carlo 1995, 1996, 1997, 1998 i 1999 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i znajdziesz przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Chevrolet Monte Carlo 1995-1999
Bezpiecznik zapalniczki / gniazda zasilania to bezpiecznik nr 1 (zapalniczka w desce rozdzielczej i konsoli) w skrzynce bezpieczników deski rozdzielczej.
Lokalizacja skrzynki bezpieczników
Panel
Skrzynka bezpieczników znajduje się po stronie pasażera na tablicy rozdzielczej, za pokrywą.
Komora silnika
W komorze silnika znajdują się dwa bloki, jeden po stronie pasażera, drugi po stronie kierowcy.
Schematy skrzynek bezpieczników
Reklamy reklamowe
1995
Panel
Rozmieszczenie bezpieczników w tablicy rozdzielczej (1995)
| Nie. | Opis |
|---|---|
| jeden | ZAPALNICZKA – Zapalniczka na desce rozdzielczej i konsoli |
| pięć | MIGAJĄCE NIEBEZPIECZEŃSTWO |
| dziesięć | I / P ELECTRONICS ZASILANIE AKUMULATORA – moduł dzwonka, elektroniczny moduł sterowania hamulcem (EBCM), moduł antykradzieżowy, radio |
| jedenaście | AIR BAG # 2 – Moduł detekcyjno-diagnostyczny (SDM), przekaźnik rozrusznika |
| 12 | ANTI-THEFT – Moduł antykradzieżowy |
| czternaście | SILNIK WENTYLATORA HVAC – przekaźnik silnika dmuchawy |
| piętnaście | HVAC # 1 – Silnik zaworu temperatury powietrza, moduł świateł do jazdy dziennej (z DRL), zespół sterowania HVAC, wielofunkcyjny przełącznik tempomatu z dźwignią |
| szesnaście | REAR DEFOG – sterowanie HVAC Przełącznik odmgławiacza tylnej szyby |
| dziewiętnaście | AKCESORIA ER # 1 – Przełączniki blokady drzwi |
| 21 | AIR BAG #1 – Moduł detekcyjno-diagnostyczny (SDM) |
| 23 | ŚWIATŁO STOP – TCC / przełącznik hamulca |
| 24 | HVAC # 2 – Zespół sterowania HVAC, skrzynka elektrozaworu |
| 28 | LAMPY CTSY – Lusterka toaletowe, przekaźnik defoggera, oświetlenie przedziału I / P, oświetlenie bagażnika, lampka grzewcza i lampka do czytania na głowie, podświetlane lusterko wsteczne w USA, światło kopuły |
| 29 | WIPER – Przełącznik wycieraczek |
| trzydzieści | MIGA — miga Miga |
| 32 | POWER LOCKS – Przekaźnik zamka drzwi, odbiornik dostępu bezkluczykowego |
| 33 | ABS – elektroniczny moduł sterujący hamulca (EBCM), przekaźnik ABS |
| 38 | RADIO – Radio |
| 39 | ELEKTRONICZNY ZAPŁON I/P ZASILANIE – Włącznik reflektorów, wyłącznik tempomatu, moduł diagnostyczno-czujnikowy (SDM), włącznik hamulca TCC, tablica rozdzielcza, moduł dzwonka, odbiornik dostępu bezkluczykowego, moduł świateł do jazdy dziennej (z DRL) |
| Wyłączniki automatyczne | |
| C | Okna elektryczne |
| D | Fotele elektryczne |
Reklamy reklamowe
Skrzynka bezpieczników w komorze silnika nr 1 (strona pasażera)
Przyporządkowanie bezpieczników i przekaźnika w skrzynce bezpieczników komory silnika nr 1 (1995)
| Imię / № | Opis |
|---|---|
| R / CMPT REL | Zdalne zwolnienie bagażnika |
| ŚKE BAT | Moduł sterujący układu napędowego (PCM), przełącznik ciśnienia pompy paliwa / oleju, przekaźnik pompy paliwa, przekaźnik wentylatora nr 1 |
| CBT | Automatyczna skrzynia biegów, przełącznik zakresu skrzyni biegów (tylko VIN M) |
| POL EMISJA | Generator, cyfrowy zawór recyrkulacji spalin (DEGR), elektromagnes oczyszczania wkładu par paliwa (EVAP), podgrzewana sonda lambda, przekaźnik wentylatora Cont # 2, przekaźnik CMPR A/C (tylko VIN M) |
| REJS | Moduł tempomatu, przekaźnik CMPR A/C (tylko VIN X) |
| F / INJN | Wtryskiwacze paliwa, czujnik położenia wału korbowego 24X o wysokiej rozdzielczości, czujnik położenia wałka rozrządu |
| ECM IGN | Moduł sterujący układu napędowego (PCM), czujnik masowego przepływu powietrza (MAF) (tylko VIN X) |
| ELEK IGN | Elektroniczny moduł kontroli zapłonu (EI) |
| dziesięć | Blok bezpieczników I/P |
| jedenaście | PRZEKAŹNIK WENTYLATOR CIĄGŁA # 1 |
| 12 | Centralka elektryczna pod maską po stronie pasażera oraz bloki bezpieczników I/P: bezpieczniki 5, 14, 23 i 32 |
| 13 | FAN CONT # 2 przekaźnik i blok bezpieczników I/P: Bezpiecznik 16, wyłącznik elektryczny gniazda „D” |
| czternaście | POMPA PALIWOWA |
| piętnaście | A/C CMPR |
| szesnaście | FAN CONT # 2 – Wtórny wentylator chłodzący (strona pasażera) |
| 17 | FAN CONT # 1 – Główny wentylator chłodzący (po stronie kierowcy) |
| 18 | Nieużywany |
Reklamy reklamowe
Skrzynka bezpieczników w komorze silnika nr 2 (strona kierowcy)
Przyporządkowanie bezpieczników i przekaźników w skrzynce bezpieczników w komorze silnika nr 2 (1995)
| Imię / № | Stosowanie |
|---|---|
| MGŁA LPS | Światła przeciwmgielne |
| PARK LPS | Przełącznik reflektorów |
| KLAKSON | Przekaźnik klaksonu, lampa pod maską |
| TAK P/S | Kierunek EVO |
| dziesięć | IGN SW2 – Blok bezpieczników VP: PWR WDO i wyłącznik „D”; Centralka elektryczna pod maską po stronie pasażera: bezpieczniki TCC i ENG EMIS |
| jedenaście | IGN SW1 – Blok bezpieczników do samochodów osobowych: bezpieczniki radiowe, wycieraczki, HVAC, ABS i kierunkowskazy; Centralka elektryczna pod maską po stronie pasażera: bezpieczniki F/IJN, ECM IGN i ELEK IGN |
| 12 | HD LPS – Wyłącznik do włącznika reflektorów |
| 13 | Przekaźnik ABS ABS |
| Przekaźnik | |
| czternaście | ABS – Układ zapobiegający blokowaniu kół podczas hamowania |
| piętnaście | MGŁA LPS |
| szesnaście | KLAKSON |
1996
Reklamy reklamowe
Panel
Rozmieszczenie bezpieczników w tablicy rozdzielczej (1996)
| Nie. | Opis |
|---|---|
| jeden | ZAPALNICZKA – Zapalniczka na desce rozdzielczej i konsoli |
| 3 | DRL MDL |
| 4 | HVAC # 2 – Zespół sterowania HVAC, skrzynka Soloneid |
| pięć | MIGAJĄCE NIEBEZPIECZEŃSTWO |
| 6 | AKCESORIA ELEKTRYCZNE # 2 – Jednostka sterująca szyberdachu |
| dziesięć | I / P ELECTRONICS ZASILANIE AKUMULATORA – moduł dzwonka, elektroniczny moduł sterowania hamulcem (EBCM), moduł antykradzieżowy, radio |
| jedenaście | PRZEKAŹNIK ROZRUSZNIKA |
| 12 | ANTI-THEFT – Moduł antykradzieżowy |
| 13 | ABS – elektroniczny moduł sterujący hamulca (EBCM), przekaźnik ABS |
| czternaście | SILNIK WENTYLATORA HVAC – przekaźnik silnika dmuchawy |
| piętnaście | HVAC # 1 – Silnik zaworu temperatury powietrza, moduł świateł do jazdy dziennej (z DRL), zespół sterowania HVAC, wielofunkcyjny przełącznik tempomatu z dźwignią |
| szesnaście | REAR DEFOG – sterowanie HVAC Przełącznik odmgławiacza tylnej szyby |
| dziewiętnaście | AKCESORIA ELEKTRYCZNE NR 1 – Światło sufitowe bagażnika, przełączniki blokady drzwi, przełącznik lusterek elektrycznych |
| 21 | AIR BAG – System poduszek powietrznych |
| 23 | ŚWIATŁO STOP – TCC / przełącznik hamulca |
| 24 | REGULATOR PRĘDKOŚCI |
| 28 | LAMPY CTSY – Lusterka toaletowe, przekaźnik defoggera, oświetlenie przedziału I / P, lampka grzewcza i lampka do czytania, podświetlane lustro I / S, światło kopuły |
| 29 | WIPER – Przełącznik wycieraczek |
| trzydzieści | MIGA — miga Miga |
| 32 | POWER LOCKS – Przekaźnik zamka drzwi, odbiornik dostępu bezkluczykowego |
| 38 | RADIO – Radio, przełączniki radia na kierownicy |
| 39 | ELEKTRONICZNY ZAPŁON I/P ZASILANIE – Przełącznik reflektorów, wyłącznik tempomatu, moduł wykrywania i diagnostyki (SDM), przełącznik TCC / hamulca, tablica rozdzielcza, moduł dzwonka, odbiornik bezkluczykowy |
| Wyłącznik obwodu | |
| C | Okna elektryczne |
| D | Fotele elektryczne |
Reklamy reklamowe
Skrzynka bezpieczników w komorze silnika nr 1 (strona pasażera)
Przyporządkowanie bezpieczników i przekaźnika w skrzynce bezpieczników komory silnika nr 1 (1996)
| Imię / № | Opis |
|---|---|
| PMP POWIETRZA | Przekaźnik POWIETRZA |
| R / CMPT REL | Zdalne zwolnienie bagażnika, światła cofania |
| ŚKE BAT | Moduł sterujący układu napędowego (PCM), pompa paliwa, przekaźnik pompy paliwa, przekaźnik wentylatora nr 1 |
| KLIMATYZACJA CIĄGŁA | Przekaźnik CMPR A/C (tylko VIN M) |
| CBT | Automatyczna skrzynia biegów, przełącznik zakresu skrzyni biegów (tylko VIN M) |
| F / INJN | Wtryskiwacze paliwa |
| ECM IGN | Moduł sterujący układu napędowego (PCM), czujnik masowego przepływu powietrza (MAF) (tylko VIN X), EGR, CCP, czujnik tlenu, VAC CAN SW, przekaźnik wentylatora nr 2 |
| ELEK IGN | Elektroniczny moduł kontroli zapłonu (EI) |
| dziesięć | Blok bezpieczników I/P |
| jedenaście | PRZEKAŹNIK WENTYLATOR CIĄGŁA # 1 |
| 12 | Centralka elektryczna pod maską po stronie pasażera oraz bloki bezpieczników I/P: bezpieczniki 5, 14, 23 i 32 |
| 13 | FAN CONT # 2 przekaźnik i blok bezpieczników I/P: Bezpiecznik 16, wyłącznik elektryczny gniazda „D” |
| Przekaźnik | |
| czternaście | POMPA PALIWOWA |
| piętnaście | A/C CMPR |
| szesnaście | FAN CONT # 2 – Wtórny wentylator chłodzący (strona pasażera) |
| 17 | FAN CONT # 1 – Główny wentylator chłodzący (po stronie kierowcy) |
| 18 | Przekaźnik zapłonu |
Reklamy reklamowe
Skrzynka bezpieczników w komorze silnika nr 2 (strona kierowcy)
Przyporządkowanie bezpieczników i przekaźnika w skrzynce bezpieczników komory silnika nr 2 (1996)
| Imię / № | Stosowanie |
|---|---|
| MGŁA LPS | Światła przeciwmgielne |
| PARK LPS | Przełącznik reflektorów |
| KLAKSON | Przekaźnik klaksonowy, Underhood Lam |
| TAK P/S | Sterowanie |
| abs | System antywłamaniowy |
| dziesięć | IGN SW2 – Blok bezpieczników VP: PWR WDO i wyłącznik „D”; Centralka elektryczna pod maską po stronie pasażera: bezpieczniki TCC i ENG EMIS |
| jedenaście | IGN SW1 – Blok bezpieczników do samochodów osobowych: bezpieczniki radiowe, wycieraczki, HVAC, ABS i kierunkowskazy; Centralka elektryczna pod maską po stronie pasażera: bezpieczniki F/IJN, ECM IGN i ELEK IGN |
| 12 | HD LPS – Wyłącznik do włącznika reflektorów |
| 13 | Przekaźnik ABS ABS |
| Przekaźnik | |
| czternaście | ABS – Układ zapobiegający blokowaniu kół podczas hamowania |
| szesnaście | KLAKSON |
1997
Reklamy reklamowe
Panel
Rozmieszczenie bezpieczników w tablicy rozdzielczej (1997)
| Nie. | Opis |
|---|---|
| jeden | ZAPALNICZKA – Zapalniczka na desce rozdzielczej i konsoli |
| 4 | WAC – Skrzynka elektromagnesu zespołu sterującego WAC, silnik mieszacza, moduł DRL, głowica sterująca HVAC, przełącznik sterowania wentylatorem |
| pięć | MIGAJĄCE NIEBEZPIECZEŃSTWO |
| 6 | LAMPA RH SPOT (SEO) |
| dziesięć | ZASILANIE AKUMULATORA UP ELECTRONICS — moduł dzwonka, elektroniczny moduł sterowania hamulcem (EBCM), moduł antykradzieżowy, radio, ALDL |
| jedenaście | PRZEKAŹNIK ROZRUSZNIKA |
| 12 | ANTI-THEFT – Moduł antykradzieżowy |
| 13 | ABS – elektroniczny moduł sterujący hamulca (EBCM), przekaźnik ABS |
| czternaście | SILNIK WENTYLATORA HVAC – przekaźnik silnika dmuchawy |
| piętnaście | LAMPA PUNKTOWA LEWA (SEO) |
| dziewiętnaście | AKCESORIA ZASILAJĄCE (Zasilanie) #l – Przełączniki zamka drzwi, oświetlenie bagażnika, przełącznik lusterka O/S |
| dwadzieścia | AKCESORIA ELEKTRYCZNE NR 2 – Jednostka sterująca (szyberdach) |
| 21 | AIR BAG – System poduszek powietrznych |
| 22 | CRUISE CONTROL – Wyłącznik tempomatu |
| 23 | ŚWIATŁO STOP – TCC / przełącznik hamulca |
| 25 | ANGIELSKIMETRYCZNY (SEO) |
| 28 | LAMPY CTSY — lusterka kosmetyczne, lampa przedziałowa IP, lampka grzecznościowa i czołowa, podświetlane lusterko wsteczne w USA, lampa kopułkowa |
| 29 | WIPER – Przełącznik wycieraczek |
| trzydzieści | MIGA — miga Miga |
| 32 | POWER LOCKS – Przekaźnik zamka drzwi, odbiornik dostępu bezkluczykowego |
| 33 | MODUŁ DRL |
| 37 | ODGŁADZANIE TYLNE — Zespół sterowania HVAC Przełącznik odmgławiania tylnej szyby |
| 38 | RADIO – Radio, przełączniki radia montowane na kierownicy, spadek mocy |
| 39 | ELEKTRONICZNY ZAPŁON I/P ZASILANIE – Przełącznik reflektorów, przełącznik hamulca TCC, tablica przyrządów, moduł brzęczyka, odbiornik bezkluczykowego otwierania, przełącznik BTSI |
| 41 | UTRATA MOCY |
| 42 | ULEPSZONY PAROWNIK. ELEKTROZAWÓR |
| Wyłącznik obwodu | |
| C | Okna elektryczne |
| D | Fotele elektryczne |
Reklamy reklamowe
Skrzynka bezpieczników w komorze silnika nr 1 (strona pasażera)
Przydział bezpieczników i przekaźnika w skrzynce bezpieczników komory silnika nr 1 (1997)
| Imię / № | Opis |
|---|---|
| R / CMPT REL | Zdalne zwolnienie bagażnika, światła cofania |
| PCM BAT | Moduł sterujący układu napędowego (PCM), pompa paliwa, przekaźnik pompy paliwa, przekaźnik wentylatora nr 1 i nr 2 |
| KLIMATYZACJA CIĄGŁA | Przekaźnik CMPR A/C (tylko VIN M) |
| TRANS | Automatyczna skrzynia biegów, przełącznik zakresu skrzyni biegów (tylko VIN M) |
| F / INJN | Wtryskiwacze paliwa |
| PCM IGN | Moduł sterujący układu napędowego (PCM), czujnik masowego przepływu powietrza (MAF) (tylko VIN X), EGR, CCP, czujnik tlenu, przełącznik wkładu próżniowego |
| ELEK IGN | Elektroniczny moduł kontroli zapłonu (EI) |
| dziesięć | Blok bezpieczników I/P |
| 12 | Centralka elektryczna pod maską po stronie pasażera, przekaźnik FPMP, wentylatory chłodzące #I i #2, przekaźnik zapłonu, przełącznik P/N |
| 13 | PRZEKAŹNIK WENTYLATOR CIĄGŁA # 1 |
| Przekaźnik | |
| czternaście | POMPA PALIWOWA |
| piętnaście | A/C CMPR |
| szesnaście | FAN CONT # 2 – Wtórny wentylator chłodzący (strona pasażera) |
| 17 | FAN CONT # 1 – Główny wentylator chłodzący (po stronie kierowcy) |
| 18 | Przekaźnik zapłonu |
Reklamy reklamowe
Skrzynka bezpieczników w komorze silnika nr 2 (strona kierowcy)
Przyporządkowanie bezpieczników i przekaźników w skrzynce bezpieczników w komorze silnika nr 2 (1997)
| Imię / № | Stosowanie |
|---|---|
| WENTYLATOR #3 | PRZEKAŹNIK WENTYLATOR CIĄG # 3 |
| PARK LPS | Przełącznik reflektorów |
| KLAKSON | Przekaźnik klaksonu, lampa pod maską |
| abs | System antywłamaniowy |
| jedenaście | IGN SW1 – Blok bezpieczników I/P: Bezpieczniki radiowe, wycieraczki, HVAC, ABS i PWR Wskaźniki WDO i wyłącznik D; Centralka elektryczna pod maską po stronie pasażera: bezpieczniki F/IJN, ECM IGN, TCC, ENG EMIS i ELEK IGN |
| 12 | HD LPS – Wyłącznik do włącznika reflektorów |
| 13 | Przekaźnik ABS ABS |
| Przekaźnik | |
| czternaście | ABS – Układ zapobiegający blokowaniu kół podczas hamowania |
| piętnaście | FAN CONT # 3 – Wtórny wentylator chłodzący (strona pasażera) |
| szesnaście | KLAKSON |
1998, 1999
Reklamy reklamowe
Panel
Rozmieszczenie bezpieczników w tablicy rozdzielczej (1998, 1999)
| Nie. | Opis |
|---|---|
| jeden | ZAPALNICZKA – Zapalniczka na desce rozdzielczej i konsoli |
| 2 | Nieużywany |
| 3 | Nieużywany |
| 4 | HVAC — skrzynka elektromagnetyczna zespołu sterowania HVAC, silnik mieszacza, moduł DRL, głowica sterująca HVAC, przekaźnik odmgławiacza, cyfrowy prędkościomierz (SEO) |
| pięć | Błysk niebezpieczeństwa |
| 6 | Lampe Spot RH (SEO |
| 7 | Uruchom przekaźnik |
| osiem | Nieużywany |
| dziewięć | Nieużywany |
| dziesięć | Elektroniczna bateria I / P – moduł dzwonka, elektroniczny moduł sterowania hamulcem (EBCM), moduł antykradzieżowy, radio DL |
| jedenaście | Akcesorium zasilania nr 2 — jednostka sterująca szyberdachu, zasilanie akcesoriów (SEO) |
| 12 | Anti-Theft / PCM — moduł antykradzieżowy, moduł sterowania zespołem napędowym, (PCM) IGN Syst. Przekaźnik |
| 13 | ABS – elektroniczny moduł sterujący hamulca (EBCM), przekaźnik ABS |
| czternaście | Silnik wentylatora HVAC — przekaźnik silnika wentylatora |
| piętnaście | Lampe Spot LH (SEO) |
| szesnaście | Sterowanie na kierownicy nr 1 – Oświetlenie pilota na kierownicy |
| 17 | Nieużywany |
| 18 | Nieużywany |
| dziewiętnaście | Akcesorium elektryczne nr 1 — Przełączniki zamków drzwi, światło sufitowe bagażnika, przełącznik lusterek O/S, (SEO) lampka tylnego przedziału pojazdu lub oświetlenie panelu okna |
| dwadzieścia | Sterowanie na kierownicy nr 2 – Sterowanie radiem na kierownicy |
| 21 | Poduszka powietrzna – system poduszek powietrznych |
| 22 | Tempomat — wyłącznik tempomatu, moduł tempomatu, przełącznik tempomatu kierunkowskazów |
| 23 | Lampy stopu — przełącznik świateł stopu (hamulec) |
| 24 | Nieużywany |
| 25 | Angielski / Metryczny (SEO) |
| 26 | Nieużywany |
| 27 | Nieużywany |
| 28 | CTSY Lights — lusterka kosmetyczne, oświetlenie przedziału I/P, lusterko wsteczne z oświetleniem amerykańskim, oświetlenie kopuły |
| 29 | WIPER – Przełącznik wycieraczek |
| trzydzieści | MIGA — miga Miga |
| 31 | Nieużywany |
| 32 | Zamki elektryczne — przekaźnik zamka drzwi, odbiornik zdalnego dostępu bezkluczykowego |
| 33 | DRL MDL – Moduł świateł do jazdy dziennej, przełącznik akcesoriów (SEO) |
| 34 | Nieużywany |
| 35 | Nieużywany |
| 36 | Nieużywany |
| 37 | Tylny odmgławiacz – Przekaźnik przełącznika odmgławiacza tylnej szyby |
| 38 | Radio – radio, spadek mocy |
| 39 | Elektronika I/P Zasilanie zapłonu – przełącznik reflektorów, tablica przyrządów, moduł dzwonka, odbiornik dostępu bezkluczykowego, przełącznik świateł stopu (TCC i BTSI) (SEO) Przełącznik akcesoriów |
| 40 | Nieużywany |
| 41 | Spadek mocy |
| 42 | Parowanie. Grunt. – Elektromagnes odpowietrzający pochłaniacza par paliwa (EVAP) |
| 43 | Nieużywany |
| 44 | Nieużywany |
| 45 | Nieużywany |
| Wyłączniki automatyczne | |
| A | Nieużywany |
| b | Nieużywany |
| C | Okna elektryczne |
| D | Fotele elektryczne |
| ORAZ | Nieużywany |
Reklamy reklamowe
Skrzynka bezpieczników w komorze silnika nr 1 (strona pasażera)
Przyporządkowanie bezpieczników i przekaźnika w skrzynce bezpieczników komory silnika nr 1 (1998, 1999)
| Imię / № | Opis |
|---|---|
| R / CMPT REL | Zdalne zwolnienie bagażnika, światła cofania, odbiór zamka drzwi zdalnego sterowania; |
| PCM BAT | Moduł sterujący układu napędowego (PCM), przekaźnik pompy paliwa, ciąg dmuchawy nr 1 i nr 2 Rela |
| KLIMATYZACJA CIĄGŁA | Przekaźnik CMPR A/C |
| TRANS | Automatyczna skrzynia biegów |
| F / INJN | Wtryskiwacze paliwa |
| PCM IGN | Czujnik masowego przepływu powietrza (MAF) Podgrzewany czujnik tlenu #1 i #2 Emisja par (EVAP) Elektromagnetyczny zawór upustowy wkładu |
| ELEK IGN | Elektroniczny moduł kontroli zapłonu (EI) |
| dziesięć | Blok bezpieczników I/P |
| 12 | Centralka elektryczna pod maską po stronie pasażera, przekaźnik IGN SYST, bezpiecznik WCMPT REL, bezpiecznik PCM BAT |
| 13 | PRZEKAŹNIK WENTYLATOR CIĄGŁA # 1 |
| Przekaźnik | |
| czternaście | POMPA PALIWOWA |
| piętnaście | A/C CMPR |
| szesnaście | FAN CONT # 2 – Wtórny wentylator chłodzący (strona pasażera) |
| 17 | FAN CONT # 1 – Główny wentylator chłodzący (po stronie kierowcy) |
| 18 | SYSTEM ZAPŁON |
Reklamy reklamowe
Skrzynka bezpieczników w komorze silnika nr 2 (strona kierowcy)
Przyporządkowanie bezpieczników i przekaźników w skrzynce bezpieczników w komorze silnika nr 2 (1998, 1999)
| Nie. | Stosowanie |
|---|---|
| WENTYLATOR #3 | Przekaźnik WENTYLATOR #3 |
| PARK LPS | Przełącznik reflektorów |
| KLAKSON | Przekaźnik klaksonowy |
| abs | System antywłamaniowy |
| jedenaście | Wyłącznik automatyczny C, przekaźnik rozrusznika, sterowanie STR WHL nr 2, akcesorium do zasilania nr 2 i przekaźnik antykradzieżowy |
| 12 | HD LPS – Wyłącznik do włącznika reflektorów |
| 13 | Przekaźnik ABS ABS |
| Przekaźnik | |
| czternaście | ABS – Układ zapobiegający blokowaniu kół podczas hamowania |
| piętnaście | FAN CONT # 3 – Wtórny wentylator chłodzący (strona pasażera) |
| szesnaście | KLAKSON |
