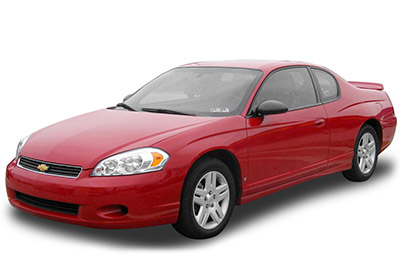

W tym artykule przyjrzymy się odnowionemu Chevroletowi Monte Carlo szóstej generacji, produkowanemu w latach 2006-2007. Znajdziesz tutaj schematy skrzynek bezpieczników Chevroleta Monte Carlo 2006 i 2007 , informacje o lokalizacji paneli bezpieczników we wnętrzu samochodu oraz informacje więcej o przypisaniu każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Układ bezpieczników Chevrolet Monte Carlo 2006-2007
Bezpieczniki zapalniczki / gniazda zasilania Chevrolet Monte Carlo znajdują się w skrzynce bezpieczników w przedziale pasażerskim (patrz bezpiecznik „AUX” (wyjścia pomocnicze)) oraz w skrzynce bezpieczników w komorze silnika (patrz bezpiecznik „AUX PWR” (zasilanie pomocnicze)).
Lokalizacja skrzynki bezpieczników
Znajduje się na podłodze pasażera z przodu, za pokrywą.
Schemat skrzynki bezpieczników
2006
2007
Przyporządkowanie bezpieczników i przekaźnika w przedziale pasażerskim
| Nazwisko | Stosowanie |
|---|---|
| PWR / SIEDZIBA | Fotele elektryczne |
| PWR / WNDW | Okno elektryczne |
| KUKS | Zachowana moc akcesoriów |
| HTD / SIEDZENIE | Podgrzewane siedzenia |
| DO | Gniazda pomocnicze |
| AMP | Wzmacniacz |
| S / TOIT | Szyberdach |
| ONSTAR | OnStar |
| XM | Radio XM |
| CNSTR | Skrzynka |
| DR / LCK | Kłódki |
| PWR / MIR | Lusterka mocy |
| PODUSZKA POWIETRZNA | Poduszki powietrzne |
| PIEŃ | Pień |
| PIEŃ | Przekaźnik bagażnika |
| UKŁADANIE | Pień |
| KOLEKCJA RLY | Przekaźnik bagażnika |
Lokalizacja skrzynki bezpieczników
Znajduje się w komorze silnika (po prawej stronie).
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźnika w komorze silnika
| Nazwisko | Stosowanie |
|---|---|
| PARK LT | Światło postojowe po stronie kierowcy |
| PARK RT | Światło postojowe po stronie pasażera |
| WENTYLATOR 1 | Wentylator chłodzący 1 |
| ZAPASOWY | Zapasowy |
| ZAPASOWY | Zapasowy |
| PODUSZKA POWIETRZNA / WYŚWIETLACZ | Poduszka powietrzna, wyświetlacz |
| TRANS | Skrzynia biegów |
| ECM IGN | Moduł sterujący silnika, zapłon |
| RT T / SIG | Wskaźnik po stronie pasażera |
| LT T / SIG | Wskaźnik po stronie kierowcy |
| DRL 1 | Światła do jazdy dziennej 1 |
| KLAKSON | klakson |
| ZAPASOWY | Zapasowy |
| STRATA / RANGA PWR | Spadek mocy, korba |
| CTRL WYBIERZ | Kierunek Whee |
| ECM/TCM | Moduł sterujący silnika, moduł sterujący skrzyni biegów |
| RVC TY | Regulowany czujnik kontroli napięcia |
| RADIO | System nagłośnieniowy |
| ŚWIATŁA PRZECIWMGIELNE | Światła przeciwmgielne |
| ZAPASOWY | Zapasowy |
| BATT 4 | Bateria 4 |
| ONSTAR | OnStar |
| STRTR | 2006: Układ przeciwblokujący Silnik 1 2007: Rozrusznik |
| ABS MTR1 | Silnik układu przeciwblokującego 1 |
| BATT 3 | Bateria 3 |
| WSW | Wycieraczka |
| NKU MIR | Podgrzewane lustro |
| ZAPASOWY | Zapasowy |
| BATERIA 1 | Bateria 1 |
| ABS MTR2 | Silnik układu przeciwblokującego 2 |
| POMPA POWIETRZA | Pompa powietrza |
| BATT 2 | Bateria 2 |
| ŚWIATŁA WEWNĘTRZNE | Lampy wewnętrzne |
| INT LTS / NL WYMIAR | Światła wewnętrzne, ściemniacz deski rozdzielczej |
| A/C CMPRSR | Sprężarka klimatyzacji |
| POWIETRZE SOL | Elektrozawór AIR (reaktor wtrysku powietrza) |
| AUX PWR | Zasilanie pomocnicze |
| BCM | Moduł sterowania nadwozia |
| CHMSL / ZAPISZ | Podniesione centralne światło stopu, światła cofania |
| WYŚWIETLACZ | Wyświetlacz |
| ETC / ECM | Elektroniczne sterowanie przepustnicą, moduł sterowania silnikiem |
| INJ 1 | Wtryskiwacz 1 |
| EMISJE 1 | Emisje 1 |
| INJ 2 | wtryskiwacz 2 |
| EMISJE 2 | Emisje 2 |
| PUNKT RT | Dobre miejsce |
| LT SPOT | Lewe miejsce |
| HDLP MDL | Moduł reflektora |
| DRL 2 | Światła do jazdy dziennej 2 |
| WENTYLATOR 2 | Wentylator chłodzący 2 |
| POMPA PALIWOWA | Pompa paliwowa |
| WPR | Wycieraczka |
| wiązka LT LO | Światła mijania po stronie kierowcy |
| wiązka RT LO | Światła mijania po stronie pasażera |
| LT HI BEAM | Strona kierowcy świateł drogowych |
| RT HI BEAM | Strona pasażera świateł drogowych |
| Przekaźnik | |
| STRTR | Wejście |
| KOSTIUM Z TYŁU | Tylny odmgławiacz |
| WENTYLATOR 1 | Wentylator chłodzący 1 |
| WENTYLATOR 2 | Wentylator chłodzący 2 |
| A/C CMPRSR | Sprężarka klimatyzacji |
| WENTYLATOR 3 | Wentylator chłodzący 3 |
| POMPA PALIWOWA | Pompa paliwowa |
| PWR / TRN | Układ napędowy |
