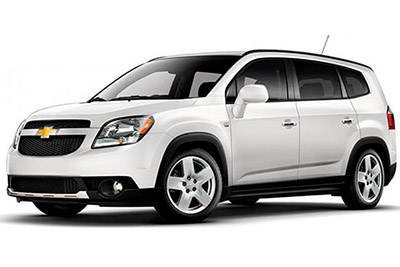

Kompaktowy minivan Chevrolet Orlando (J309) był produkowany od 2011 do 2018 roku. W tym artykule znajdziesz schematy skrzynek bezpieczników Chevrolet Orlando 2011, 2012, 2013, 2014, 2015, 2016, 2017 i 2018 , uzyskasz informacje o lokalizacji bezpiecznika panele wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Chevrolet Orlando 2011-2018
Bezpieczniki zapalniczki/gniazda zasilania Chevroleta Orlando to bezpieczniki nr 6 (zapalniczka), nr 7 (gniazdko zasilania) i nr 26 (zasilanie pomocnicze) w skrzynce bezpieczników w desce rozdzielczej.
Skrzynka bezpieczników deski rozdzielczej
Lokalizacja skrzynki bezpieczników
Znajduje się w desce rozdzielczej (po lewej stronie), za pokrywą (za schowkiem na rękawiczki RHD).
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźników w tablicy rozdzielczej
| Nie. | Opis | A |
|---|---|---|
| jeden | Moduł sterowania telefonem komórkowym | dziesięć |
| 2 | Przetwornica DC/DC | – |
| 3 | Moduł sterowania nadwozia | 25 |
| 4 | Radio | dwadzieścia |
| pięć | Moduł sterowania wspomaganiem parkowania, syrena zasilania, przełącznik wielofunkcyjny – konsola środkowa, ekran | 7,5 |
| 6 | Zapalniczka | dwadzieścia |
| 7 | Wtyczka | dwadzieścia |
| osiem | Moduł sterowania nadwozia | trzydzieści |
| dziewięć | Moduł sterowania nadwozia | trzydzieści |
| dziesięć | Moduł sterowania nadwozia | trzydzieści |
| jedenaście | Moduł sterujący silnika wentylatora | 40 |
| 12 | Nieużywany | – |
| 13 | Podgrzewany moduł sterujący siedzeniem | 25 |
| czternaście | Złącze łącza danych, złącze zasilania olejem | 7,5 |
| piętnaście | Nadmuchiwany moduł wykrywania i diagnostyki ograniczników | dziesięć |
| szesnaście | Przekaźnik do odblokowywania pokrywy tylnej komory | dziesięć |
| 17 | Moduł sterujący HVAC / Zespół sterujący HVAC | piętnaście |
| 18 | Przyczepa | – |
| dziewiętnaście | Czujnik baterii | – |
| dwadzieścia | Nieużywany | – |
| 21 | Klaster instrumentów | piętnaście |
| 22 | Stacyjka | 2 |
| 23 | Moduł sterowania nadwozia | dwadzieścia |
| 24 | Moduł sterowania nadwozia | dwadzieścia |
| 25 | Nieużywany | – |
| 26 | Pomocnicze gniazdo zasilania | dwadzieścia |
| Przekaźniki nienaprawialne (płytka drukowana (PCB)): | ||
| jeden | Przekaźnik zwalniający klapę tylną | |
| 2 | Przekaźnik trybu logistycznego 1 | |
| 3 | Pomocniczy przekaźnik mocy |
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Znajduje się w komorze silnika, pod pokrywą.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźnika w komorze silnika
| Nie. | Opis | A |
|---|---|---|
| jeden | Moduł kontroli transmisji | piętnaście |
| 2 | Moduł sterujący silnika | piętnaście |
| 3 | Nieużywany | – |
| pięć | Moduł sterujący skrzyni biegów, moduł sterujący silnika, czujnik masowego przepływu powietrza/temperatury powietrza dolotowego, czujnik prędkości wyjściowej | piętnaście |
| 6 | Przekaźnik wycieraczek | trzydzieści |
| 7 | Nieużywany | – |
| osiem | Wtryskiwacze paliwa | piętnaście |
| dziewięć | Cewka zapłonowa, wtryskiwacze paliwa | piętnaście |
| dziesięć | Moduł sterowania silnikiem, czujnik prędkości wyjściowej | piętnaście |
| jedenaście | Podgrzewane czujniki tlenu | dziesięć |
| 12 | Rozrusznik | trzydzieści |
| 13 | Zawór elektromagnetyczny odpowietrzający wkładu pochłaniacza par paliwa (EVAP) | 7,5 |
| czternaście | Nieużywany | – |
| piętnaście | Wycieraczka tylnej szyby | |
| szesnaście | Czujnik jakości powietrza | 7,5 |
| 17 | Nadmuchiwany moduł wykrywania i diagnostyki ograniczników | pięć |
| 18 | Moduł sterujący pompy paliwa | dziesięć |
| dziewiętnaście | Nieużywany | – |
| dwadzieścia | Przekaźnik pompy paliwa | dwadzieścia |
| 21 | Silniki szyb, drzwi wejściowe | trzydzieści |
| 22 | Nieużywany | – |
| 23 | Nieużywany | – |
| 24 | Silniki szyb, drzwi wejściowe | trzydzieści |
| 25 | Elektroniczna pompa próżniowa | |
| 26 | Elektroniczny moduł sterujący hamulca (EBCM) | 40 |
| 27 | Odbiornik zamka zdalnego sterowania | trzydzieści |
| 28 | Tylna kratka przeciwmgielna | 40 |
| 29 | Nieużywany | – |
| trzydzieści | Elektroniczny moduł sterujący hamulca (EBCM) | piętnaście |
| 31 | Moduł sterowania nadwozia | dwadzieścia |
| 32 | Moduł sterowania nadwozia | dwadzieścia |
| 33 | Podgrzewany moduł sterujący siedzeniem | trzydzieści |
| 34 | Moduł sterujący szyberdachu | 25 |
| 35 | Wzmacniacz dźwięku | trzydzieści |
| 36 | Nieużywany | – |
| 37 | Reflektor – Prawe światło drogowe | dziesięć |
| 38 | Reflektor – lewe światło drogowe | dziesięć |
| 39 | Nieużywany | – |
| 40 | Nieużywany | – |
| 41 | Nieużywany | – |
| 42 | Przekaźnik wentylatora chłodzącego, silnik wentylatora chłodzącego | 20/30 |
| 43 | Nieużywany | – |
| 44 | Nieużywany | – |
| 45 | Przekaźnik wysokiej prędkości wentylatora chłodzącego, silnik wentylatora chłodzącego | 30/40 |
| 46 | Przekaźnik wentylatora chłodzącego | dziesięć |
| 47 | Podgrzewane czujniki tlenu, korpus przepustnicy | dziesięć |
| 48 | Światła przeciwmgielne przednie | piętnaście |
| 49 | Nieużywany | – |
| pięćdziesiąt | Nieużywany | – |
| 51 | klakson | piętnaście |
| 52 | Klaster instrumentów | pięć |
| 53 | Wewnętrzne lusterko wsteczne | dziesięć |
| 54 | Przełącznik reflektorów, elektryczna nagrzewnica dodatkowa, moduł sterujący HVAC | pięć |
| 55 | Przełączniki szyb, przód, przełącznik lusterek | 7,5 |
| 56 | Pompa spryskiwacza przedniej szyby | piętnaście |
| 57 | Moduł sterujący blokadą kolumny kierownicy | piętnaście |
| 58 | Nieużywany | – |
| 59 | Ogrzewanie olejowe | trzydzieści |
| 60 | Lusterka zewnętrzne | 7,5 |
| 61 | Odmgławiacz lustra | |
| 62 | Przekaźnik sprzęgła sprężarki klimatyzacji, sprzęgło sprężarki klimatyzacji | dziesięć |
| 63 | Czujnik tylnej szyby | |
| 64 | Nadmuchiwany moduł wykrywania i diagnostyki ograniczników | pięć |
| 65 | Tylne światło przeciwmgielne | |
| 66 | Podkładka tylna | |
| 67 | Moduł sterujący pompy paliwa | dwadzieścia |
| 68 | Nieużywany | – |
| 69 | Moduł sterowania nadwozia | pięć |
| 70 | Czujnik deszczu | pięć |
| 71 | Nieużywany | – |
| Przekaźnik: | ||
| jeden | Sprzęgło sprężarki klimatyzacji | |
| 2 | Wejście | |
| 3 | Miłośnik | |
| 4 | Kontrola prędkości wycieraczek przedniej szyby | |
| pięć | Wycieraczka | |
| 6 | Nieużywany | |
| 7 | Układ napędowy | |
| osiem | Pompa paliwowa | |
| dziewięć | Średnia prędkość wentylatora chłodzącego 1 | |
| dziesięć | Wentylator chłodzący o średniej prędkości 2 | |
| jedenaście | Nieużywany | |
| 12 | Regulacja prędkości wentylatora chłodzącego (lub w bloku przekaźników – pod maską) | |
| 13 | Szybki przekaźnik wentylatora chłodzącego | |
| czternaście | Nieużywany | |
| piętnaście | Główny przekaźnik zapłonu | |
| szesnaście | Przekaźnik podgrzewacza paliwa | |
| 17 | Odmgławiacz tylnej szyby | |
| Przekaźniki nienaprawialne (płytka drukowana (PCB): | ||
| – | Przekaźnik klaksonowy | |
| – | Przekaźnik pompy spryskiwacza | |
| – | Przekaźnik przednich świateł przeciwmgielnych | |
| – | Przekaźnik świateł drogowych |
Skrzynka bezpieczników wstępnych silnika
Reklamy reklamowe
Znajduje się na zacisku akumulatora.
Skrzynka bezpieczników wstępnych silnika
| Nie. | Opis | A |
|---|---|---|
| jeden | Blok bezpieczników – tablica przyrządów | 100 |
| 2 | Blok bezpieczników – tablica przyrządów | 100 |
| 3 | Elektryczne wspomaganie kierownicy (EPS) (NJ1) | 80 |
| 4 | Nieużywany | – |
| pięć | Blok bezpieczników — akumulator pomocniczy | 250 |
| 6 | Rozrusznik | 250/500 |
| Nie. | Opis | A |
|---|---|---|
| pięć | Moduł sterujący świec żarowych | 80 |
| 6 | Elektryczny podgrzewacz pomocniczy | 100 |
| 7 | Nieużywany | – |
| osiem | Nieużywany | – |
Skrzynka przekaźnikowa
Przekaźnik
| Nie. | Przekaźnik |
|---|---|
| jeden | Przekaźnik średniej prędkości lewego wentylatora chłodzącego |
| 2 | Przekaźnik sterowania prędkością wentylatora chłodzącego 2 |
| 3 | Prawy przekaźnik średniej prędkości wentylatora chłodzącego |
