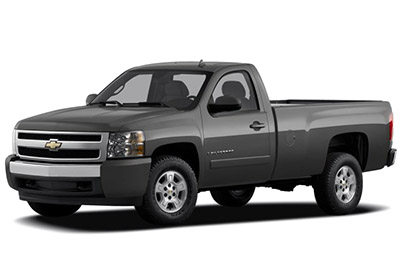

W tym artykule rozważymy drugą generację Chevroleta Silverado, produkowanego od 2007 do 2013 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Chevroleta Silverado 2007, 2008, 2009, 2010, 2011, 2012, 2013 , uzyskasz informacje o lokalizacji bezpiecznika panele wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Chevroleta Silverado na lata 2007-2013
Bezpieczniki zapalniczki samochodowej / gniazdka elektrycznego Chevroleta Silverado to bezpieczniki nr 2 ( tylne gniazdo akcesoriów) i nr 16 (gniazdo akcesoriów) w skrzynce bezpieczników w desce rozdzielczej.
Skrzynka bezpieczników deski rozdzielczej
Lokalizacja skrzynki bezpieczników
Znajduje się po stronie kierowcy na desce rozdzielczej, za osłoną.
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w tablicy rozdzielczej
| № / Imię | Stosowanie |
|---|---|
| jeden | Tylne siedzenia |
| 2 | Gniazdo zasilania dla tylnych akcesoriów |
| 3 | Sterowanie na kierownicy Podświetlenie |
| 4 | Moduł drzwi kierowcy |
| pięć | Lampy kopułkowe, kierunkowskazy po stronie kierowcy |
| 6 | Wskaźnik po stronie kierowcy, lampa stop |
| 7 | Oświetlenie tylnej deski rozdzielczej |
| osiem | Wskaźnik po stronie pasażera, światło stop |
| dziewięć | 2007-2008: Uniwersalny pilot do domu 2009-2013: moduł drzwi pasażera, odblokowanie kierowcy |
| dziesięć | Elektryczny zamek 2 (funkcja odblokowania) |
| jedenaście | Elektryczny zamek 2 (funkcja zamka) |
| 12 | Światła stopu, podniesione centralne światło stopu |
| 13 | Sterowanie klimatyzacją z tyłu |
| czternaście | Lustro mocy |
| piętnaście | Moduł sterowania nadwozia (BCM) |
| szesnaście | Gniazda akcesoriów |
| 17 | Lampy wewnętrzne |
| 18 | Elektryczne ryglowanie drzwi 1 (funkcja odblokowania) |
| dziewiętnaście | Rozrywka na tylnym siedzeniu |
| dwadzieścia | Ultradźwiękowa pomoc przy parkowaniu z tyłu, elektryczna klapa tylna |
| 21 | Elektryczny zamek do drzwi 1 (funkcja zamka) |
| 22 | Centrum informacji kierowcy (DIC) |
| 23 | Wycieraczka tylnej szyby |
| 24 | Chłodzone siedzenia |
| 25 | Moduł fotela kierowcy, zdalny system dostępu bezkluczykowego |
| 26 | Elektryczna blokada drzwi kierowcy (funkcja odblokowania) |
| Wyłącznik obwodu | |
| LT DR | Wyłącznik szyby po stronie kierowcy |
| Złącze uprzęży | |
| LT DR | Podłączanie wiązki drzwi kierowcy |
| CIAŁO | Złącze uprzęży |
| CIAŁO | Złącze uprzęży |
Reklamy reklamowe
Skrzynka bezpieczników w środkowej desce rozdzielczej
Znajduje się pod deską rozdzielczą, po lewej stronie kolumny kierownicy.
| Złącze uprzęży | Stosowanie |
|---|---|
| KORPUS 2 | Złącze wiązki nadwozia 2 |
| KORPUS 1 | Złącze wiązki nadwozia 1 |
| KORPUS 3 | Złącze wiązki nadwozia 3 |
| PODŚWIETLENIE 3 | Złącze wiązki dachowej 3 |
| PODŚWIETLENIE 2 | Złącze wiązki dachowej 2 |
| NAGŁÓWKA 1 | Złącze wiązki dachowej 1 |
| SEO / UPFITTER | Opcja wyposażenia specjalnego Złącze wiązki przewodów do modernizacji |
| Wyłącznik obwodu | |
| CB1 | Wyłącznik elektryczny szyby po stronie pasażera |
| CB2 | Wyłącznik fotela pasażera |
| CB3 | Wyłącznik fotela kierowcy |
| CB4 | Tylne okno przesuwne |
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźnika w komorze silnika
| № / Imię | Stosowanie |
|---|---|
| jeden | Prawy sygnał zatrzymania / skrętu przyczepy |
| 2 | Elektroniczna kontrola zawieszenia, układ wydechowy z automatyczną regulacją poziomu |
| 3 | Lewy sygnał zatrzymania / skrętu przyczepy |
| 4 | Sterowanie silnikiem |
| pięć | Moduł sterujący silnika, sterowanie przepustnicą |
| 6 | Sterownik hamulca przyczepy |
| 7 | Podkładka przednia |
| osiem | Czujnik tlenu |
| dziewięć | Układ przeciwblokujący 2 |
| dziesięć | Światła cofania przyczepy |
| jedenaście | Strona kierowcy świateł mijania |
| 12 | Moduł sterujący silnika (akumulator) |
| 13 | Wtryskiwacze paliwa, cewki zapłonowe (prawa strona) |
| czternaście | Moduł kontroli transmisji (akumulator) |
| piętnaście | Światła cofania dla pojazdów |
| szesnaście | Światła mijania po stronie pasażera |
| 17 | Sprężarka klimatyzacji |
| 18 | Czujniki tlenu |
| dziewiętnaście | Sterowanie skrzynią biegów (zapłon) |
| dwadzieścia | Pompa paliwowa |
| 21 | Moduł sterujący układu paliwowego |
| 22 | Nieużywany |
| 23 | Nieużywany |
| 24 | Wtryskiwacze paliwa, cewki zapłonowe (lewa strona) |
| 25 | Światła postojowe przyczepy |
| 26 | Światła postojowe po stronie kierowcy |
| 27 | Światła postojowe po stronie pasażera |
| 28 | Światła przeciwmgielne |
| 29 | klakson |
| trzydzieści | Strona pasażera świateł drogowych |
| 31 | Światła do jazdy dziennej (DRL) |
| 32 | Strona kierowcy świateł drogowych |
| 33 | Światła do jazdy dziennej 2 |
| 34 | Szyberdach |
| 35 | Kluczowy układ zapłonowy, system antykradzieżowy |
| 36 | Wycieraczka |
| 37 | Korzystanie z SEO B2 Upfitter (bateria) |
| 38 | Regulowane pedały elektryczne |
| 39 | Klimatyzacja (akumulator) |
| 40 | System poduszek powietrznych (zapłon) |
| 41 | Wzmacniacz |
| 42 | System nagłośnieniowy |
| 43 | Różne (zapłon), tempomat |
| 44 | Nieużywany |
| 45 | System poduszek powietrznych (akumulator) |
| 46 | Grupa pulpitów |
| 47 | WOM |
| 48 | Dodatkowe lusterko temperatury kompasu klimatyzacji (zapłon) |
| 49 | Podwyższone centralne światło stopu (CHMSL) |
| pięćdziesiąt | Tylny odmgławiacz |
| 51 | Podgrzewane lustra |
| 52 | Korzystanie ze wzmacniacza SE0B1 (akumulatora) |
| 53 | Zapalniczka, gniazdo na akcesoria |
| 54 | Korzystanie z automatycznej sprężarki kontroli poziomu |
| 55 | Kontrola klimatu (zapłon) |
| 56 | Moduł sterujący silnika, wtórna pompa paliwowa (zapłon) |
| Bezpieczniki J-Case | |
| 57 | Wentylator chłodzący 1 |
| 58 | Nieużywany |
| 59 | Wytrzymały układ przeciwblokujący |
| 60 | Wentylator chłodzący 2 |
| 61 | Układ przeciwblokujący 1 |
| 62 | Wejście |
| 63 | Stud 2 (hamulce przyczepy) |
| 64 | Centralka elektryczna na lewym autobusie 1 |
| 65 | Nieużywany |
| 66 | Podgrzewany / nieużywany system spryskiwaczy |
| 67 | Napęd na cztery koła / skrzynia rozdzielcza |
| 68 | Kołek 1 (zasilany z akumulatora złącza przyczepy) (wymagany opcjonalny bezpiecznik -40 A) |
| 69 | Centrum elektryczne w środku autobusu 1 |
| 70 | Dmuchawa klimatyzacji |
| 71 | Nieużywany |
| 72 | Centrum elektryczne na lewym autobusie 2 |
| Przekaźnik | |
| WENTYLATOR HI | Wentylator chłodzący o dużej prędkości |
| WENTYLATOR LO | Wentylator chłodzący o niskiej prędkości |
| WENTYLATOR CNTRL | Sterowanie wentylatorem chłodzącym |
| HDLP LO / HID | Światła mijania |
| ŚWIATŁO PRZECIWMGIELNE | Przednie światła przeciwmgielne |
| A/C CMPRSR | Sprężarka klimatyzacji |
| STRTR | Wejście |
| PWR / TRN | Układ napędowy |
| PALIWO PMP | Pompa paliwowa |
| LAMPA PRK | Światła postojowe |
| KOSTIUM Z TYŁU | Tylny odmgławiacz |
| BIEG / CRNK | Przełączana moc |
Reklamy reklamowe
Hybrydowy blok bezpieczników w komorze silnika pomocniczego
Blok bezpieczników znajduje się w komorze silnika w pobliżu przodu pojazdu.
Hybrydowy blok bezpieczników w komorze silnika pomocniczego
| № / Imię | Stosowanie |
|---|---|
| jeden | ACPO (tylko SUV) |
| 2 | WENTYLATOR BECM |
| 3 | Akcjusz |
| 4 | KABINA HTR PMP |
| pięć | PUSTY |
| 6 | POMPA CHŁODZĄCA |
| 7 | EPS |
| osiem | Moduł sterujący silnika napędowego / generatora 1 |
| dziewięć | Moduł sterujący silnika napędowego / generatora 2 |
| dziesięć | BECM |
| Bezpieczniki J-Case | |
| WENTYLATOR 1 | Wentylator chłodzący 1 |
| POMPA TRANSPORTOWA | Pomocnicza pompa płynu przekładniowego |
| WENTYLATOR 2 | Wentylator chłodzący 2 |
| KABINA HTR PMP | Pompa ogrzewania kabiny |
| Przekaźnik | |
| POMPA KABINOWA HTR | Pompa ogrzewania kabiny |
| POMPA CHŁODZĄCA | Pompa płynu chłodzącego |
| NISKI WENTYLATOR | Przekaźnik niskiej prędkości wentylatora chłodzącego |
| ŚREDNI WENTYLATOR 1 | Środkowy wentylator chłodzący 1 |
| WENTYLATOR HI | Szybki przekaźnik wentylatora chłodzącego |
| ŚREDNI WENTYLATOR 2 | Wentylator chłodzący środkowy 2 |
| WENTYLATOR CNTRL | Sterowanie wentylatorem chłodzącym |
