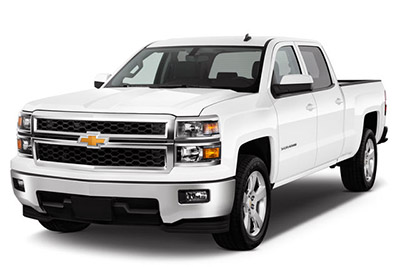

W tym artykule rozważymy trzecią generację Chevroleta Silverado, produkowanego od 2014 do 2019 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Chevroleta Silverado 2014, 2015, 2016, 2017, 2018 i 2019 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i dowiedz się przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Chevrolet Silverado 2014-2018
Bezpieczniki zapalniczki / gniazda Chevrolet Silverado to bezpieczniki nr 1, 10, 11, 12 w skrzynce bezpieczników deski rozdzielczej po stronie kierowcy i bezpieczniki nr 1, 2 w skrzynce bezpieczników deski rozdzielczej po stronie pasażera.
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników tablicy przyrządów nr 1 (strona kierowcy)
Znajduje się z boku deski rozdzielczej, po stronie kierowcy, za maską.
Skrzynka bezpieczników tablicy przyrządów nr 2 (strona pasażera)
Znajduje się z boku deski rozdzielczej, po stronie pasażera, za maską.
Skrzynka bezpieczników w komorze silnika
Znajduje się w komorze silnika po stronie kierowcy.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2014, 2015, 2016
Skrzynka bezpieczników tablicy przyrządów nr 1 (strona kierowcy)
Rozmieszczenie bezpieczników w skrzynce bezpieczników w desce rozdzielczej №1 (2014-2016)
| Nie. | Stosowanie |
|---|---|
| jeden | Gniazdo zasilania akcesoriów 2 |
| 2 | SEO / Zachowana moc rekwizytów |
| 3 | Uniwersalny otwieracz do drzwi garażowych / lusterko wewnętrzne |
| 6 | Moduł sterowania nadwozia 3 |
| 7 | Moduł sterowania nadwozia 5 |
| osiem | Przełącznik szyby kierowcy/przełącznik lusterka |
| dziewięć | – |
| dziesięć | Gniazdko dla akcesoriów / Zasilacz dla akcesoriów zachowany |
| jedenaście | Bateria gniazdka zasilania akcesoriów |
| 12 | Akcesorium do gniazdka 1/zapalniczka |
| 13 | Dyskretny przełącznik zapłonu logiki |
| czternaście | Przełącz podświetlenie |
| 17 | Moduł sterowania nadwozia 1 |
| dziewiętnaście | – |
| dwadzieścia | – |
| 22 | HVAC / Pomocnicze HVAC / Zapłon |
| 23 | Zestaw wskaźników/moduł diagnostyczny wykrywania zapłonu/zapłon; |
| 24 | – |
| 25 | Złącze łącza danych / moduł fotela kierowcy |
| 26 | Wejście pasywne / start pasywny / HVAC |
| 27 | – |
| 28 | – |
| 29 | Włącz parkowanie / Elektrycznie regulowane pedały |
| trzydzieści | SEO |
| 31 | Akcesoria / bieg / korba |
| 32 | Podgrzewana kierownica |
| 33 | – |
| 34 | Klaster instrumentów |
| 36 | – |
| 37 | – |
| 40 | Drzwi lewe |
| 41 | Siedzenie kierowcy |
| 43 | Podgrzewane, chłodzone lub wentylowane siedzenia po lewej stronie (jeśli są na wyposażeniu) |
| 44 | Podgrzewane, chłodzone lub wentylowane fotele pionowe (w zależności od wyposażenia) |
| 45 | – |
| 49 | Zasilacz akcesoriów / akcesorium resztkowe |
| pięćdziesiąt | Uruchom / Korba |
Reklamy reklamowe
Skrzynka bezpieczników tablicy przyrządów nr 2 (strona pasażera)
Rozmieszczenie bezpieczników w skrzynce bezpieczników w desce rozdzielczej №2 (2014-2016)
| Nie. | Stosowanie |
|---|---|
| jeden | Gniazdo zasilania akcesoriów 3 |
| 2 | Gniazdo zasilania akcesoriów 4 |
| 7 | Moduł sterowania nadwozia 4 |
| osiem | Moduł sterowania nadwozia 8 |
| dziewięć | Rozrywka na tylnym siedzeniu |
| dziesięć | Lampa ładunkowa |
| piętnaście | Sterowanie na kierownicy |
| 18 | Radio |
| dziewiętnaście | – |
| dwadzieścia | Szyberdach |
| 23 | Poduszka powietrzna / informacje |
| 26 | Eksport / WOM / SEO Bateria 1 |
| 27 | Wykrywanie przeszkód / porty USB |
| 28 | Moduł sterowania nadwozia 2 |
| 32 | Bateria SEO 2 |
| 35 | Falownik AC |
| 36 | Wzmacniacz |
| 37 | – |
| 39 | Tylne okno przesuwne |
| 42 | Silnik okna prawych drzwi |
| 43 | Dmuchawa przednia |
| 44 | SEO |
| 45 | Moduł sterowania nadwozia 6 |
| 46 | Moduł sterowania nadwozia 7 |
| 47 | Siedzenie pasażera |
| pięćdziesiąt | Zasilacz akcesoriów / akcesorium resztkowe |
| 51 | Otwarte tylne okno przesuwne |
| 52 | Tylne okno przesuwne Zamknij |
Reklamy reklamowe
Komora silnika
Przyporządkowanie bezpieczników i przekaźników w komorze silnika (2014, 2015, 2016)
| Nie. | Stosowanie |
|---|---|
| jeden | Hamulec przyczepy |
| 2 | Akumulator przyczepy |
| 3 | Pompa układu przeciwblokującego |
| 4 | Pulpit nawigacyjny BEC 1 |
| pięć | Zapasowy |
| 6 | Wał napędowy na 4 koła |
| 7 | Zapasowy |
| osiem | Deska rozdzielcza BEC 2 |
| dziewięć | Zapasowy |
| dziesięć | Odmgławiacz tylnej szyby |
| jedenaście | Wejście |
| 12 | Wentylator chłodzący 1 |
| 13 | Wentylator chłodzący 2 |
| czternaście | Przyczepa stop / kierunkowskaz, lewy |
| piętnaście | Światła postojowe przyczepy |
| szesnaście | Lampa cofania przyczepy |
| 17 | Przyczepa stop / kierunkowskaz, prawy |
| 18 | Pompa paliwowa |
| dziewiętnaście | Zintegrowany moduł sterujący podwozia |
| dwadzieścia | Elektroniczny moduł sterowania zawieszeniem |
| 21 | Moduł zasilania pompy paliwa |
| 22 | Przełącznik instalatora 1 |
| 23 | Deweloper 2 |
| 24 | Wycieraczka przedniej szyby |
| 25 | Zawory układu przeciwblokującego |
| 26 | Programista SW 2 |
| 27 | Programista SW 3 |
| 28 | Światła postojowe prawe |
| 29 | Światła postojowe, lewe |
| trzydzieści | Deweloper 3 |
| 31 | Programista SW 4 |
| 32 | Deweloper 4 |
| 33 | Światła awaryjne |
| 34 | Zapłon modułu sterującego silnika |
| 35 | Sprzęgło sprężarki klimatyzacji |
| 36 | Podgrzewane lustra |
| 37 | Deweloper 1 |
| 38 | Podniesione centralne światło stopu |
| 39 | Różne zapłony |
| 40 | Zapłon skrzyni biegów |
| 41 | Pompa paliwa 2 |
| 42 | Sprzęgło wentylatora chłodzącego |
| 43 | Silnik |
| 44 | Wtryskiwacze paliwa A, nieparzyste |
| 45 | Wtryskiwacze paliwa B, takie same |
| 46 | Czujnik tlenu B |
| 47 | Kontrola przepustnicy |
| 48 | klakson |
| 49 | Światło przeciwmgielne |
| pięćdziesiąt | Czujnik tlenu A |
| 51 | Moduł sterujący silnika |
| 52 | Ogrzewanie wnętrza |
| 53 | Zapasowy |
| 54 | Aeroshutter |
| 55 | Podkładka przednia |
| 56 | Sprężarka klimatyzacji / regulacja napięcia akumulatora |
| 57 | Moduł sprężarki klimatyzacji / akumulator |
| 58 | Moduł sterowania skrzynią biegów/moduł sterowania silnikiem |
| 59 | Reflektory |
| Przekaźnik | |
| 60 | Pompa paliwowa |
| 61 | Deweloper 2 |
| 62 | Deweloper 3 |
| 63 | Deweloper 4 |
| 64 | Światła postojowe przyczepy |
| 65 | Uruchom / Korba |
| 66 | Deweloper 1 |
| 67 | Pompa paliwa 2 |
| 68 | Sterowanie klimatyzacją |
| 69 | Wejście |
| 70 | Odmgławiacz tylnej szyby |
| 71 | Moduł sterujący silnika |
| 72 | Sprzęgło wentylatora chłodzącego |
2017, 2018
Reklamy reklamowe
Skrzynka bezpieczników tablicy przyrządów nr 1 (strona kierowcy)
Przydział bezpieczników w skrzynce bezpieczników na desce rozdzielczej №1 (2017, 2018)
| Nie. | Stosowanie |
|---|---|
| jeden | Gniazdo akcesoriów 2 |
| 2 | Opcja wyposażenia specjalnego / Zatrzymanie zasilania akcesoriów |
| 3 | Uniwersalny pilot/lusterko wewnętrzne |
| 6 | Moduł sterowania nadwozia 3 |
| 7 | Moduł sterowania nadwozia 5 |
| osiem | Przełącznik szyby kierowcy/przełącznik lusterka |
| dziewięć | Nieużywany |
| dziesięć | Gniazdko dla akcesoriów / Zasilacz dla akcesoriów zachowany |
| jedenaście | Bateria gniazdka zasilania akcesoriów |
| 12 | Akcesorium do gniazdka 1/zapalniczka |
| 13 | Dyskretny przełącznik zapłonu logiki |
| czternaście | Przełącz podświetlenie |
| 17 | Moduł sterowania nadwozia 1 |
| dziewiętnaście | – |
| dwadzieścia | – |
| 22 | Ogrzewanie, wentylacja i klimatyzacja / Ogrzewanie postojowe, wentylacja i klimatyzacja / zapłon |
| 23 | Zestaw wskaźników/moduł diagnostyczny wykrywania zapłonu/zapłon; |
| 24 | Nieużywany |
| 25 | Złącze łącza danych / moduł siedzenia kierowcy |
| 26 | Wejście pasywne / Start pasywny / Ogrzewanie, wentylacja i klimatyzacja |
| 27 | Nieużywany |
| 28 | Nieużywany |
| 29 | Włącz parkowanie / Elektrycznie regulowane pedały |
| trzydzieści | Opcja wyposażenia specjalnego |
| 31 | Akcesoria / bieg / korba |
| 32 | Podgrzewana kierownica |
| 33 | Nieużywany |
| 34 | Panel |
| 36 | Nieużywany |
| 37 | Nieużywany |
| 38 | Elektroniczne sterowanie skrzynią rozdzielczą 4WD |
| 40 | Drzwi lewe |
| 41 | Siedzenie kierowcy |
| 43 | Podgrzewane, chłodzone lub wentylowane siedzenia po lewej stronie (jeśli są na wyposażeniu) |
| 44 | Podgrzewane, chłodzone lub wentylowane fotele pionowe (jeśli są w wyposażeniu) |
| 45 | – |
| Przekaźnik | |
| 49 | Zachowana moc akcesoriów |
| pięćdziesiąt | Uruchom / Korba |
Reklamy reklamowe
Skrzynka bezpieczników tablicy przyrządów nr 2 (strona pasażera)
Przydział bezpieczników w skrzynce bezpieczników w desce rozdzielczej №2 (2017, 2018)
| Nie. | Stosowanie |
|---|---|
| jeden | Gniazdo akcesoriów 3 |
| 2 | Gniazdo zasilania akcesoriów 4 |
| 7 | Moduł sterowania nadwozia 4 |
| osiem | Moduł sterowania nadwozia 8 |
| dziewięć | Rozrywka na tylnym siedzeniu |
| dziesięć | Lampa ładunkowa |
| piętnaście | Sterowanie na kierownicy |
| 18 | Radio |
| dziewiętnaście | Nieużywany |
| dwadzieścia | Szyberdach |
| 23 | Poduszka powietrzna / informacje |
| 26 | Eksport / WOM / Wyposażenie specjalne / Akumulator 1 |
| 27 | Wykrywanie przeszkód / porty USB |
| 28 | Moduł sterowania nadwozia 2 |
| 32 | Opcja wyposażenia specjalnego / Akumulator 2 |
| 35 | Falownik klimatyzacji |
| 36 | Wzmacniacz |
| 37 | System baterii |
| 39 | Przesuwana tylna szyba |
| 42 | Silnik okna prawych drzwi |
| 43 | Dmuchawa przednia |
| 44 | Opcja wyposażenia specjalnego |
| 45 | Moduł sterowania nadwozia 6 |
| 46 | Moduł sterowania nadwozia 7 |
| 47 | Siedzenie pasażera |
| Przekaźnik | |
| pięćdziesiąt | Zachowana moc akcesoriów |
| 51 | Otwarte tylne okno przesuwne |
| 52 | Zamykanie przesuwnej tylnej szyby |
Reklamy reklamowe
Komora silnika
Przyporządkowanie bezpieczników i przekaźników w komorze silnika (2017, 2018)
| Nie. | Stosowanie |
|---|---|
| jeden | Hamulec przyczepy |
| 2 | Akumulator przyczepy |
| 3 | Pompa układu przeciwblokującego |
| 4 | Pulpit nawigacyjny BEC 1 |
| pięć | Pas bezpieczeństwa zmotoryzowany pasażera |
| 6 | Elektroniczne sterowanie skrzynią rozdzielczą 4WD |
| 7 | Elektryczny hamulec postojowy |
| osiem | Deska rozdzielcza BEC 2 |
| dziewięć | Zmotoryzowany pas bezpieczeństwa kierowcy |
| dziesięć | Odmgławiacz tylnej szyby |
| jedenaście | Wejście |
| 12 | Wentylator chłodzący 1 |
| 13 | Wentylator chłodzący 2 |
| czternaście | Lewe kierunkowskazy przyczepy / kierunkowskazy |
| piętnaście | Światła postojowe do przyczep |
| szesnaście | Światła cofania przyczepy |
| 17 | Prawe światła stopu przyczepy / kierunkowskazy |
| 18 | Pompa paliwowa |
| dziewiętnaście | Zintegrowany moduł sterujący podwozia |
| dwadzieścia | Elektroniczny moduł sterowania zawieszeniem |
| 21 | Moduł zasilania pompy paliwa |
| 22 | Deweloper 1 |
| 23 | Deweloper 2 |
| 24 | Wycieraczka przedniej szyby |
| 25 | Zawór układu przeciwblokującego |
| 26 | Deweloper 2 |
| 27 | Deweloper 3 |
| 28 | Prawe światła postojowe |
| 29 | Lewe światła postojowe |
| trzydzieści | Deweloper 3 |
| 31 | Deweloper 4 |
| 32 | Deweloper 4 |
| 33 | Światła cofania |
| 34 | Moduł sterujący silnika/zapłonu |
| 35 | Sprzęgło klimatyzacji |
| 36 | Podgrzewane lustra |
| 37 | Deweloper 1 |
| 38 | Podniesione centralne światło stop |
| 39 | Różne / Zapłon |
| 40 | Skrzynia biegów/zapłon |
| 41 | Pompa paliwa 2 |
| 42 | Sprzęgło wentylatora chłodzącego |
| 43 | Silnik |
| 44 | Wtryskiwacze paliwa A – nieparzyste |
| 45 | Wtryskiwacze paliwa B – parzyste |
| 46 | Czujnik O2 B |
| 47 | Kontrola przepustnicy |
| 48 | klakson |
| 49 | Światła przeciwmgielne |
| pięćdziesiąt | Czujnik O2 A |
| 51 | Moduł sterujący silnika |
| 52 | Ogrzewanie wnętrza |
| 53 | Dodatkowy moduł zasilania / pompa TPM |
| 54 | Podkładka przednia |
| 55 | Klimatyzacja/kontrola napięcia regulowanego akumulatora |
| 56 | Moduł klimatyzacji / akumulator |
| 57 | Moduł sterowania skrzynią biegów/moduł sterowania silnikiem |
| 58 | Reflektory |
| 74 | Stopnie elektryczne (jeśli są w wyposażeniu) |
| 76 | Pompa paliwa wstępnego / silnik MGU |
| 77 | Silnik pompy kabinowej |
| 79 | Pompa próżniowa |
| Przekaźnik | |
| 59 | Pompa paliwowa |
| 60 | Deweloper 2 |
| 61 | Deweloper 3 |
| 62 | Deweloper 4 |
| 63 | Światła postojowe do przyczep |
| 64 | Uruchom / Korba |
| 65 | Deweloper 1 |
| 66 | Pompa paliwa 2 |
| 67 | Sterowanie klimatyzacją |
| 68 | Wejście |
| 69 | Odmgławiacz tylnej szyby |
| 70 | Moduł sterujący silnika |
| 71 | Sprzęgło pompy próżniowej / wentylatora chłodzącego |
| 72 | CKT 95 |
| 73 | CKT 92 |
| 75 | Pompa paliwa wstępnego / silnik MGU |
| 78 | Przełącznik pompy próżniowej |
