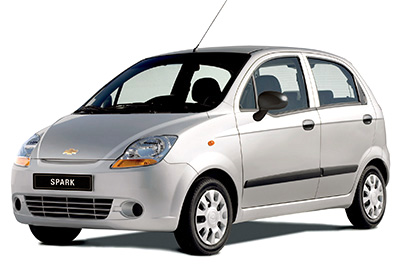

W tym artykule rozważymy drugą generację Chevroleta Sparka (M200 / M250), produkowanego od 2005 do 2009 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Chevrolet Spark 2005, 2006, 2007, 2008 i 2009 , uzyskasz informacje o lokalizacji bezpiecznika panele wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźnika.
Układ bezpieczników Chevrolet Spark 2005-2009
Bezpiecznik zapalniczki (gniazdo zasilania) w Chevrolecie Spark to bezpiecznik F17 (CIGAR) w skrzynce bezpieczników deski rozdzielczej.
Znajduje się pod deską rozdzielczą po lewej stronie kierownicy.
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźników w tablicy rozdzielczej
| Nie. | Opis | A |
|---|---|---|
| F1 | Przekaźnik DRL, moduł DRL | piętnaście |
| F2 | DLC, Cluster, Tell Tale Box, Immobilisateur | dziesięć |
| F3 | Audio, oszczędzanie baterii, nastrojowe światło, oświetlenie tylnej klapy | dziesięć |
| F4 | Przekaźnik CDL, przełącznik centralnego zamka drzwi, jednostka sterująca antykradzieżowa | piętnaście |
| F5 | Wyłącznik światła | dziesięć |
| F10 | Klaster, Tell Tale Box, światło stopu, oszczędzanie baterii, jednostka sterująca antykradzieżowa, przełącznik O/D | dziesięć |
| F11 | HR | dziesięć |
| F12 | Elektryczny przełącznik szyb, elektryczny przełącznik szyb drugiego pilota | trzydzieści |
| F13 | Wyłącznik awaryjny, przekaźnik brzęczyka nadmiernej prędkości, moduł DRL | dziesięć |
| F14 | Blok bezpieczników silnika | piętnaście |
| F6 | Przełącznik wycieraczek, silnik wycieraczki tylnej, przekaźnik odszraniacza, przełącznik odszraniania | dziesięć |
| F7 | Przełącznik wycieraczek, przekaźnik wycieraczek | piętnaście |
| F8 | Przełącznik TR (A/T), przełącznik świateł cofania (M/T) | dziesięć |
| F9 | Przełącznik wentylatora | dwadzieścia |
| F 16 | Elektryczne OSRVM | dziesięć |
| F17 | Zapalniczka | piętnaście |
| F18 | audio | dziesięć |
| Przekaźnik | ||
| R1 | Tylne światło przeciwmgielne/przekaźnik światła ostrzegawczego nadmiernej prędkości | |
| R2 | Przekaźnik DRL | |
| R3 | Przekaźnik odmgławiacza | |
| R4 | Przekaźnik wycieraczek | |
| R5 | Jednostka migacza | |
| R6 | Program oszczędzający baterię |
Lokalizacja skrzynki bezpieczników
Znajduje się w komorze silnika, pod pokrywą.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźnika w komorze silnika
| Nie. | Opis | A |
|---|---|---|
| Ef1 | Przekaźnik HI wentylatora chłodzącego | trzydzieści |
| Ef2 | EBCM | pięćdziesiąt |
| Ef4 | Blok bezpieczników I/P (F1 ~ F5) | trzydzieści |
| Ef5 | Stacyjka | trzydzieści |
| Ef6 | Stacyjka | trzydzieści |
| Ef7 | Przekaźnik sprężarki klimatyzacji | dziesięć |
| Ef8 | Przekaźnik LOW wentylatora chłodzącego | dwadzieścia |
| Ef9 | Przekaźnik przednich świateł przeciwmgielnych | dziesięć |
| Ef10 | Klakson, przekaźnik klaksonu | dziesięć |
| Ef21 | Przekaźnik HI reflektora | piętnaście |
| Ef22 | Przekaźnik pompy paliwa | piętnaście |
| Ef23 | Przełącznik zagrożenia | piętnaście |
| Ef24 | Przekaźnik odmgławiacza | dwadzieścia |
| Ef25 | TCM, ECM | dziesięć |
| Ef11 | Światło tylne, audio, przełącznik świateł awaryjnych, przełącznik odmgławiacza, przełącznik klimatyzacji, grupa świateł zmiany biegów (A/T), przełącznik poziomu reflektorów, moduł DRL, przekaźnik DRL, światło postojowe i HLLD | dziesięć |
| Ef12 | Moduł DRL, światło tylne, światło pozycyjne i HLLD | dziesięć |
| Ef17 | Reflektor LOW, ECM, tylny przekaźnik światła przeciwmgielnego, moduł DRL, przełącznik poziomu reflektorów | dziesięć |
| Ef18 | NISKI reflektor | dziesięć |
| Ef19 | System EI (Sirius D32), ECM, wtryskiwacz, czujnik nierównej drogi, EEGR, HO2S, czujnik CMP, elektrozawór przedmuchu wkładu | piętnaście |
| Przekaźnik | ||
| R1 | Przekaźnik sprężarki klimatyzacji | |
| R2 | Główny przekaźnik | |
| R3 | Przekaźnik niskiej prędkości wentylatora chłodzącego | |
| R4 | Szybki przekaźnik wentylatora chłodzącego | |
| R5 | Przekaźnik światła | |
| R6 | Przekaźnik światła przeciwmgielnego FRT | |
| R7 | Przekaźnik klaksonowy | |
| R8 | Przekaźnik niski H / L | |
| R9 | Przekaźnik H / L Hi | |
| R10 | Przekaźnik pompy paliwa |
