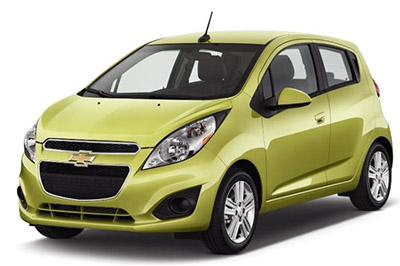

W tym artykule rozważymy trzecią generację Chevroleta Spark (wersja UE), produkowanego w latach 2010-2015 (M300). Tutaj znajdziesz schematy skrzynek bezpieczników europejskiej wersji Chevrolet Spark 2010, 2011, 2012, 2013, 2014 i 2015 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz dowiesz się więcej o przeznaczeniu każdego bezpiecznika (rozmieszczenie bezpieczników ) i przekaźniki.
Układ bezpieczników Chevrolet Spark (wersja UE) 2010-2015
Bezpiecznik zapalniczki (gniazdo zasilania) Chevroleta Sparka (wersja EU) to bezpiecznik nr 21 w skrzynce bezpieczników deski rozdzielczej.
Lokalizacja skrzynki bezpieczników
Znajduje się w desce rozdzielczej, za osłoną po lewej stronie kierownicy.
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w tablicy rozdzielczej
| Nie. | Okrążenie |
|---|---|
| jeden | Wycieraczka tylnej szyby |
| 2 | Lusterko zewnętrzne lusterko wsteczne |
| 3 | Reflektor |
| 4 | Elektryczne OSRVM |
| pięć | Zamek |
| 6 | Wycieraczka przedniej szyby |
| 7 | – |
| osiem | Światła cofania |
| dziewięć | Wskaźniki |
| dziesięć | Tylny odmgławiacz |
| jedenaście | Tylne światła przeciwmgielne |
| 12 | Panel |
| 13 | Moduł sterujący silnika wentylatora |
| czternaście | Poduszka powietrzna |
| piętnaście | Złącze antykradzieżowe / łącza danych |
| szesnaście | Moduł kontroli transmisji |
| 17 | Elektryczne tylne szyby |
| 18 | Radio / zdalny dostęp bezkluczykowy / zdalne wejście |
| dziewiętnaście | Moduł sterujący silnika (ECM) / zabezpieczenie przed kradzieżą |
| dwadzieścia | Mata grzewcza |
| 21 | Zapalniczka |
| 22 | Światło hamowania |
| 23 | Wejście |
| 24 | Radio/zegar/pilot bezkluczykowy |
| 25 | Poduszka powietrzna |
| 26 | Światła wewnętrzne |
Lokalizacja skrzynki bezpieczników
Znajduje się w komorze silnika.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźnika w komorze silnika
| Nie. | Okrążenie |
|---|---|
| jeden | Pompa paliwowa |
| 2 | Przekaźnik świateł postojowych |
| 3 | Przekaźnik niskiej prędkości wentylatora |
| 4 | Wentylator o dużej prędkości |
| pięć | Klimatyzacja |
| 6 | Przekaźnik wysokiej prędkości wentylatora |
| 7 | Przekaźnik klimatyzacji |
| osiem | ABS 2 |
| dziewięć | Lewe światło postojowe |
| dziesięć | Prawe światło postojowe |
| jedenaście | Przednie światło przeciwmgielne |
| 12 | Niska prędkość wentylatora |
| 13 | ABS 1 |
| czternaście | Przekaźnik przednich świateł przeciwmgielnych |
| piętnaście | Przekaźnik pompy paliwa |
| szesnaście | Zapasowy bezpiecznik |
| 17 | Przekaźnik świateł drogowych |
| 18 | Światła drogowe reflektorów |
| dziewiętnaście | Reflektor świateł mijania lewy |
| dwadzieścia | Reflektor prawy mijania |
| 21 | Zapasowy bezpiecznik |
| 22 | Zapasowy bezpiecznik |
| 23 | Zapłon 2/rozrusznik |
| 24 | Zapłon 1/akcesoria |
| 25 | Światła awaryjne |
| 26 | klakson |
| 27 | Przekaźnik świateł mijania |
| 28 | Przekaźnik klaksonowy |
| 29 | Główny przekaźnik silnika |
| trzydzieści | Zapłon |
| 31 | EMS 1 |
| 32 | SZŚ 2 |
| 33 | Bateria deski rozdzielczej |
| 34 | – |
| 35 | Szyba przednia |
| 36 | Przekaźnik szyby przedniej |
| 37 | Moduł sterujący silnika |
| 38 | – |
| 39 | Zapasowy bezpiecznik |
