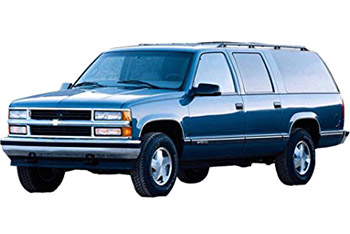

W tym artykule rozważymy ósmą generację Chevroleta Suburban (GMT400), produkowanego od 1992 do 1999 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Chevroleta Suburban 1993, 1994, 1995, 1996, 1997, 1998 i 1999 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i dowiedz się więcej o przypisaniu każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Chevrolet Suburban 1993-1999
Bezpieczniki zapalniczki Chevroleta Suburbana (gniazda zasilania) to bezpieczniki nr 7 „AUX PWR” (gniazdo zasilania pomocniczego) i nr 13 „CIG LTR” (zapalniczka) w skrzynce bezpieczników w desce rozdzielczej (lata 1995-1999).
Skrzynka bezpieczników deski rozdzielczej
1993-1994
Blok bezpieczników znajduje się za drzwiami dostępowymi w dolnej części deski rozdzielczej, obok dźwigni zwalniającej hamulec postojowy
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w tablicy rozdzielczej (1993, 1994)
| Nazwisko | Obwód chroniony | Natężenie [A] |
|---|---|---|
| Wskaźniki | Tempomat, wyświetlacz 4WD włączony. Timer odmgławiacza tylnej szyby, Aux. Batt. Przekaźnik mocy, zegar dzwonka pasa bezpieczeństwa, zapłon grupowy. Karmić | dwadzieścia |
| Turn-B / U | Światła cofania, kierunkowskazy | piętnaście |
| EMC / zapłon | TCC, powietrze wsteczne, ESC, EGR, ECM, Ign., włącznik hamulca RWAL | dziesięć |
| wtrysk. A | Wtryskiwacze korpusu przepustnicy | dziesięć |
| Hamulec | ABS, prędkość klastra0 | piętnaście |
| AC / Htr | HVAC 4WD, Aux. Batt. Przekaźnik | 25 |
| Ctsy | Lampa kopułkowa, Ctsy. i schowek na rękawiczki Lps. (TR-9), Radio (zegar pamięci) | dwadzieścia |
| Park LP | Przekaźnik klaksonu, moc klaksonu, światła postojowe | dwadzieścia |
| P. Lps | C49 SW Illum., Reflektory na ostrzeżenie, oświetlenie radiowe, oświetlenie HVAC. | pięć |
| Zatrzymaj / Haz | Haz. Migacz, brzęczyk pasa bezpieczeństwa, stop Lmps., pamięć ABS | piętnaście |
| Wycieraczka | Wycieraczka, spryskiwacz przedniej szyby | 25 |
| Radio | Radio strumieniowe | dziesięć |
| Acc / Ign | Moc okna | 30 (CB) |
| Acc / Batt | Zamki do drzwi, odmgławiacz tylnej szyby | 30 (CB) |
| Korba | Korba, dyskretny | pięć |
| Napęd na 4 koła | Napęd na cztery koła | 25 |
| DRL | Światła włączone przez cały dzień | piętnaście |
| RR Wpr | Spryskiwacz tylnej szyby | 25 |
| T / G Re | Zapalniczka, zwolnienie tylnej klapy | 25 |
1995-1999
Drzwiczki dostępu do bloku bezpieczników znajdują się na krawędzi tablicy rozdzielczej po stronie kierowcy.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w tablicy rozdzielczej (1995-1999)
| Nie. | Nazwisko | Obwód chroniony |
|---|---|---|
| jeden | ZATRZYMANIE / HAZ | Wyłącznik stopu/TCC, brzęczyk, CHMSL, światła awaryjne, światła stopu |
| 2 | PRZYPADEK T | Skrzynka transferowa |
| 3 | CTSY | Światła dzięki uprzejmości, lampa ładunkowa, oświetlenie schowka na rękawiczki, światła kopułkowe / RDG, lusterka kosmetyczne, lusterka elektryczne |
| 4 | Wskaźniki | Zestaw wskaźników, przekaźnik DRL, przełącznik lamp, dostęp bezkluczykowy, moduł niskiego poziomu płynu chłodzącego, podświetlany moduł wejściowy, DRAC (silnik wysokoprężny) |
| pięć | RR WAC | Sterowanie RR HVAC |
| 6 | REJS | Regulator prędkości |
| 7 | AUX PWR | Pomocnicze gniazdo zasilania |
| osiem | KORBA | 1995-1996: Pompa paliwa Diesel, DERM, ECM 1997: System poduszek powietrznych 1999: Korba |
| dziewięć | PARK LPS | Lampa lic, światło postojowe, światło tylne, światło obrysowe na dachu, lampy drzwiowe Tdi1, przednie boczne znaczniki, przełącznik drzwi Illum, lampa skrzydłowa |
| dziesięć | PODUSZKA POWIETRZNA | DERM |
| jedenaście | WYCIERACZKA | Silnik wycieraczek, pompa spryskiwacza |
| 12 | HTR-A / C | A/C, A/C wentylator, wysoki przekaźnik wentylatora |
| 13 | CIG LTR | Wzmacniacz mocy, tylne okno podnoszone, zapalniczka, przekaźnik zamka drzwi, elektryczne siedzenie lędźwiowe; |
| czternaście | SPST | Napęd na 4 koła, wskaźnik, zestaw wskaźników LP, sterowanie HVAC, sterowanie RR HVAC, przełączniki IP, oświetlenie radiowe, moduł dzwonka |
| piętnaście | DRL-FOG | Przekaźnik DRL, przekaźnik światła przeciwmgielnego |
| szesnaście | TOUR-B / U | Kierunkowskazy przednie i tylne, światła cofania, elektrozawór BTSI |
| 17 | RADIO | Radio (podpalenie) |
| 18 | HAMULEC | DRAC (1995-1996), 4WAL PCM, ABS, rejs |
| dziewiętnaście | BATERIA RADIOWA | Radio (batt) |
| dwadzieścia | TRANS | PRNDL, automatyczna skrzynia biegów, prędkościomierz, sprawdź wskaźniki opowiadają historię, światła ostrzegawcze |
| 21 | 1995-1996: Nieużywany 1997: Sterowanie zmiennym wysiłkiem 1999: Bezpieczeństwo / Kierowanie |
|
| 22 | – | Nieużywany |
| 23 | Wycieraczka RR | Tylna wycieraczka, tylna pompa spryskiwacza |
| 24 | Napęd na 4 koła | Oś przednia, lampka kontrolna 4WD, przekaźnik TP2 (silnik benzynowy) |
| A (CB) | ACCY PWR | Zamek drzwi, 6-kierunkowy fotel elektryczny, moduł dostępu bezkluczykowego |
| B (CB) | PWR WDOS | Okna elektryczne |
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźników w komorze silnika (1995-1999)
| Nazwisko | Obwód chroniony |
|---|---|
| ECM-B | Pompa paliwa, PCM / VCM |
| RR ODMARZANIE | Odmgławiacz tylnej szyby (jeśli jest w wyposażeniu) |
| IGN-E | Pomocnicza cewka przekaźnika wentylatora, przekaźnik sprężarki klimatyzacji, moduł gorącego paliwa |
| PALIWO Z GLEBY | Elektrozawór paliwa (silnik wysokoprężny) |
| ŚWIECA ŻAROWA | Świece żarowe (silnik wysokoprężny) |
| KLAKSON | Klakson, światła pod maską |
| WENTYLATOR POMOCNICZY | Wentylator pomocniczy |
| ECM-1 | Wtryskiwacze PCM / VCM |
| HTD ST-FR | Podgrzewane fotele przednie |
| A/C | Klimatyzator |
| NKU MIR | Podgrzewane lusterka zewnętrzne (jeśli są w wyposażeniu) |
| FRA-1 | Wyłącznik zapłonu, EGR, odpowietrznik wkładu, elektromagnes biegu jałowego EVRV, podgrzewany O2, podgrzewacz paliwa (silnik Diesla), czujnik wody (silnik Diesla) |
| HTD ST-RR | Nieużywany |
| OŚWIETLENIE | Wyłącznik ściemniacza reflektorów i panelu, bezpieczniki przeciwmgielne i grzecznościowe |
| BATT | Akumulator, szyna bezpieczników |
| IGN-A | Stacyjka |
| IGN-B | Stacyjka |
| abs | Moduł przeciwblokujący hamulca |
| MIŁOŚNIK | Przekaźnik dmuchawy i tylnej dmuchawy |
| ZATRZYMANIE / HAZ | Lampy stopu |
| PODGRZEWANE SIEDZENIA | Podgrzewane siedzenia (jeśli są w wyposażeniu) |
