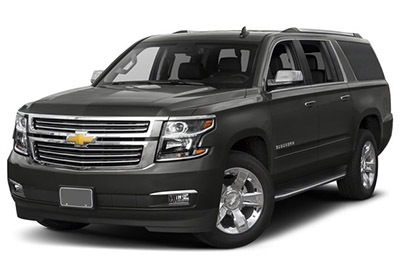

W tym artykule rozważymy Chevroleta Suburban jedenastej generacji i Tahoe czwartej generacji (GMT K2YC / G / K2UC / G), dostępne od 2015 roku do chwili obecnej. Tutaj znajdziesz schematy skrzynek bezpieczników Chevroleta Suburban/Tahoe 2015, 2016, 2017, 2018, 2019 i 2020 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz dowiesz się więcej o „przyporządkowaniu każdego bezpiecznika (rozmieszczenie bezpieczników ) i przekaźniki.
Contents
- Układ bezpieczników Chevrolet Suburban / Tahoe 2015-2020.
- Lokalizacja skrzynki bezpieczników
- Schemat skrzynki bezpieczników
- Lokalizacja skrzynki bezpieczników
- Schemat skrzynki bezpieczników
- Lokalizacja skrzynki bezpieczników
- Schemat skrzynki bezpieczników
- Lokalizacja skrzynki bezpieczników
- Schemat skrzynki bezpieczników
Układ bezpieczników Chevrolet Suburban / Tahoe 2015-2020.
Bezpieczniki zapalniczki (gniazdo) Chevroleta Suburban (Tahoe) to bezpieczniki nr 4 (gniazdo akcesoriów 1), nr 50 (gniazdo akcesoriów 2) w skrzynce bezpieczników deski rozdzielczej po stronie kierowcy; bezpieczniki nr 4 (gniazdo osprzętu 4), nr 50 (gniazdo osprzętu 3) w skrzynce bezpieczników na desce rozdzielczej po stronie pasażera; bezpiecznik №14 (gniazdo tylnych akcesoriów) w skrzynce bezpieczników bagażnika
Skrzynka bezpieczników tablicy przyrządów nr 1 (strona kierowcy)
Lokalizacja skrzynki bezpieczników
Znajduje się po stronie kierowcy na desce rozdzielczej, za osłoną.
Schemat skrzynki bezpieczników
Przydział bezpieczników w skrzynce bezpieczników w desce rozdzielczej №1 (2016-2020)
| Nie. | Stosowanie |
|---|---|
| jeden | Nieużywany |
| 2 | Nieużywany |
| 3 | Nieużywany |
| 4 | Gniazdo zasilania akcesoriów 1 |
| pięć | Zasilacz akcesoriów / akcesorium resztkowe |
| 6 | Gniazdo zasilania akcesoriów z zasilania bateryjnego |
| 7 | 2015-2018: Uniwersalny otwieracz do drzwi garażowych / lusterko wewnętrzne. 2019-2020: Uniwersalny otwieracz drzwi garażowych / przełącznik sygnalizatora dachowego SEO |
| osiem | SEO / Zachowana moc rekwizytów |
| dziewięć | Nieużywany |
| dziesięć | Moduł sterowania nadwozia 3 |
| jedenaście | Moduł sterowania nadwozia 5 |
| 12 | Podświetlenie sterowania na kierownicy |
| 13 | Nieużywany |
| czternaście | Nieużywany |
| piętnaście | Nieużywany |
| szesnaście | Dyskretny czujnik zapłonu logiki |
| 17 | 2015-2018: moduł przetwarzania wideo. 2019-2020: moduł przetwarzania wideo / moduł wirtualnego klucza |
| 18 | Moduł okna lustrzanego |
| dziewiętnaście | Moduł sterowania nadwozia 1 |
| dwadzieścia | Wzmocnienie przednie (jeśli jest na wyposażeniu) |
| 21 | Nieużywany |
| 22 | Nieużywany |
| 23 | Nieużywany |
| 24 | 2015-2016: Ogrzewanie, wentylacja i klimatyzacja Zapłon/ogrzewanie, wentylacja i klimatyzacja postojowa. 2017-2020: HVAC / zapłon |
| 25 | Zestaw wskaźników/moduł diagnostyczny wykrywania zapłonu/zapłon; |
| 26 | 2015-2018: Tilt Column / SEO, Tilt Column Lock 1 / SEO. 2019-2020: Tilt Column / Tilt Column Lock 1 / SEO 1 / SEO 2 |
| 27 | Złącze łącza danych / moduł siedzenia kierowcy |
| 28 | 2015-2018: Wejście pasywne / Start pasywny / Cewka grzewcza, wentylacyjna i klimatyzacyjna. 2019-2020: Wejście pasywne, start pasywny / HVAC / akumulator CGM |
| 29 | Odstraszający od kradzieży treści |
| trzydzieści | Nieużywany |
| 31 | Nieużywany |
| 32 | Nieużywany |
| 33 | 2015-2017: SEO / Automatyczna kontrola poziomu. 2018-2020: Automatyczna kontrola poziomu SEO / Podgrzewane siedzenie po lewej |
| 34 | Regulowany pedał elektrycznego parkowania (jeśli dotyczy) |
| 35 | Nieużywany |
| 36 | Różne / Korba |
| 37 | Podgrzewana kierownica |
| 38 | Blokada kolumny kierownicy 2 (jeśli dotyczy) |
| 39 | Bateria deski rozdzielczej |
| 40 | Nieużywany |
| 41 | Nieużywany |
| 42 | Przyczepa Euro (jeśli jest w wyposażeniu) |
| 43 | Drzwi lewe |
| 44 | Siedzenie kierowcy |
| 45 | Nieużywany |
| 46 | Podgrzewany, chłodzony lub wentylowany fotel pionowy (w zależności od wyposażenia) |
| 47 | Podgrzewany, chłodzony lub wentylowany lewy fotel (jeśli jest w wyposażeniu) |
| 48 | Nieużywany |
| 49 | Nieużywany |
| pięćdziesiąt | Gniazdo zasilania akcesoriów 2 |
| 51 | Nieużywany |
| 52 | Przekaźnik zasilania akcesoriów zachowany |
| 53 | Relais Run / Korba |
| 54 | Nieużywany |
| 55 | Nieużywany |
| 56 | Nieużywany |
Skrzynka bezpieczników tablicy przyrządów nr 2 (strona pasażera)
Lokalizacja skrzynki bezpieczników
Znajduje się po stronie pasażera na desce rozdzielczej, za pokrywą.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w skrzynce bezpieczników w desce rozdzielczej №2 (2016-2020)
| Nie. | Stosowanie |
|---|---|
| jeden | Nieużywany |
| 2 | Nieużywany |
| 3 | Nieużywany |
| 4 | Gniazdo zasilania akcesoriów 4 |
| pięć | Nieużywany |
| 6 | Nieużywany |
| 7 | Nieużywany |
| osiem | Nieużywany / schowek na rękawiczki |
| dziewięć | Nieużywany |
| dziesięć | Nieużywany |
| jedenaście | Nieużywany |
| 12 | Sterowanie na kierownicy |
| 13 | Moduł sterowania nadwozia 8 |
| czternaście | Nieużywany |
| piętnaście | Nieużywany |
| szesnaście | Nieużywany |
| 17 | Nieużywany |
| 18 | Nieużywany |
| dziewiętnaście | Moduł sterowania nadwozia 4 |
| dwadzieścia | Rozrywka na tylnym siedzeniu |
| 21 | Szyberdach / lampa ostrzegawcza Upffiter |
| 22 | Nieużywany |
| 23 | Nieużywany |
| 24 | Nieużywany |
| 25 | Nieużywany |
| 26 | Dywersyfikacja informacyjna / poduszka powietrzna |
| 27 | Zamienny przełącznik okienny/RF/czujnik deszczu |
| 28 | Wykrywanie przeszkód / USB |
| 29 | Radio |
| trzydzieści | Nieużywany |
| 31 | Nieużywany |
| 32 | Nieużywany |
| 33 | Nieużywany |
| 34 | Nieużywany |
| 35 | Nieużywany |
| 36 | Opcja wyposażenia specjalnego B2 |
| 37 | Opcja wyposażenia specjalnego |
| 38 | Moduł sterowania nadwozia 2 |
| 39 | Inwerter klimatyzacji |
| 40 | Nieużywany |
| 41 | Nieużywany |
| 42 | Nieużywany |
| 43 | Nieużywany |
| 44 | Silnik okna prawych drzwi |
| 45 | Dmuchawa przednia |
| 46 | Moduł sterowania nadwozia 6 |
| 47 | Moduł sterowania nadwozia 7 |
| 48 | Wzmacniacz |
| 49 | Prawe przednie siedzenie |
| pięćdziesiąt | Gniazdo zasilania akcesoriów 3 |
| 51 | Nieużywany |
| 52 | Przekaźnik zasilania akcesoriów zachowany |
| 53 | Nieużywany |
| 54 | Nieużywany |
| 55 | Nieużywany |
| 56 | Nieużywany |
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Znajduje się w komorze silnika po stronie kierowcy.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźników w komorze silnika (2016-2020)
| Nie. | Stosowanie |
|---|---|
| jeden | 2015-2019: Schody elektryczne. 2020: etapy wspomagania elektrycznego |
| 2 | Pompa układu przeciwblokującego |
| 3 | Wnętrze BEC LT1 |
| 4 | Pas bezpieczeństwa zmotoryzowany pasażera |
| pięć | Kompresor poziomujący zawieszenia |
| 6 | Elektroniczne sterowanie skrzynią rozdzielczą 4WD |
| 7 | Nieużywany |
| osiem | Nieużywany |
| dziewięć | Przekaźnik pompy paliwa / nieużywany |
| dziesięć | Elektryczny hamulec postojowy / nieużywany |
| jedenaście | Nieużywany |
| 12 | Nieużywany |
| 13 | Wnętrze BEC LT2 |
| czternaście | Tylny BEC 1 |
| piętnaście | Nieużywany |
| szesnaście | Nieużywany |
| 17 | Zmotoryzowany pas bezpieczeństwa kierowcy |
| 18 | Nieużywany |
| dziewiętnaście | Nieużywany |
| dwadzieścia | Nieużywany |
| 21 | Automatyczne poziomowanie reflektorów / elektrozawór wydechowy |
| 22 | Pompa paliwowa |
| 23 | Zintegrowany moduł sterujący podwozia |
| 24 | Amortyzacja w czasie rzeczywistym |
| 25 | Moduł zasilania pompy paliwa |
| 26 | Aktywne wspomaganie hydrauliczne / Regulacja napięcia akumulatora |
| 27 | Nieużywany |
| 28 | Deweloper 2 |
| 29 | Przekaźnik upfitter 2 |
| trzydzieści | Wycieraczka |
| 31 | Moduł interfejsu przyczepy (TIM) |
| 32 | Nieużywany |
| 33 | Nieużywany |
| 34 | Światła cofania |
| 35 | Zawór układu przeciwblokującego |
| 36 | Hamulce przyczepy |
| 37 | Przekaźnik upfitter 3 |
| 38 | Nieużywany |
| 39 | Prawy hamulec przyczepy / kierunkowskaz |
| 40 | Lewy hamulec przyczepy / lampka kontrolna |
| 41 | Światła postojowe do przyczep |
| 42 | Prawe światła postojowe |
| 43 | Lewe światła postojowe |
| 44 | Deweloper 3 |
| 45 | Automatyczna kontrola poziomu pracy/korby |
| 46 | Nieużywany |
| 47 | Deweloper 4 |
| 48 | Przekaźnik upfitter 4 |
| 49 | Lampy cofania |
| pięćdziesiąt | Nieużywany |
| 51 | Przekaźnik świateł postojowych |
| 52 | Nieużywany |
| 53 | Nieużywany |
| 54 | Nieużywany |
| 55 | Nieużywany |
| 56 | Nieużywany |
| 57 | Nieużywany |
| 58 | Nieużywany |
| 59 | Przyczepa Euro |
| 60 | Kontrola klimatyzacji |
| 61 | Nieużywany |
| 62 | Nieużywany |
| 63 | Deweloper 1 |
| 64 | Nieużywany |
| 65 | Nieużywany |
| 66 | Nieużywany |
| 67 | Akumulator przyczepy |
| 68 | Nieużywana / Wtórna pompa paliwowa |
| 69 | RC Upfitter 3 i 4 |
| 70 | Vbat Upfitter 3 i 4 |
| 71 | Nieużywany |
| 72 | Przekaźnik upfitter 1 |
| 73 | Nieużywany |
| 74 | Zapłon modułu sterującego silnika |
| 75 | Zapłon różny/zapasowy |
| 76 | Zapłon skrzyni biegów |
| 77 | RC Upfitter 1 i 2 |
| 78 | Vbat Upfitter 1 i 2 |
| 79 | Nieużywany |
| 80 | Nieużywany |
| 81 | Nieużywany |
| 82 | Nieużywany |
| 83 | Przyczepa Euro / RC |
| 84 | Relais Run / Korba |
| 85 | Nieużywany |
| 86 | Nieużywany |
| 87 | Czujnik silnika/MAF/IAT/wilgotności/TIAP |
| 88 | Wtryskiwacz A – nieparzysty |
| 89 | Wtryskiwacz B – para |
| 90 | Czujnik tlenu B |
| 91 | Kontrola przepustnicy |
| 92 | Przekaźnik modułu sterującego silnika |
| 93 | klakson |
| 94 | Światła przeciwmgielne |
| 95 | Światła drogowe |
| 96 | Nieużywany |
| 97 | Nieużywany |
| 98 | Nieużywany |
| 99 | Nieużywany |
| 100 | Czujnik tlenu A |
| 101 | Moduł sterujący silnika |
| 102 | Moduł sterujący silnika / moduł sterujący skrzyni biegów |
| 103 | Pomocnicze ogrzewanie wnętrza |
| 104 | Wejście |
| 105 | Nieużywany |
| 106 | Nieużywany |
| 107 | AeroShutter |
| 108 | Nieużywany |
| 109 | Policja Upfitter |
| 110 | Nieużywany |
| 111 | Nieużywany |
| 112 | Uruchom przekaźnik |
| 113 | Nieużywany |
| 114 | Spryskiwacz przedniej szyby |
| 115 | Spryskiwacz tylnej szyby |
| 116 | Lewy wentylator chłodzący |
| 117 | Zalewanie pompy paliwowej |
| 118 | Nieużywany |
| 119 | Nieużywany |
| 120 | Przekaźnik zalewania pompy paliwa |
| 121 | Prawy reflektor HID |
| 122 | Phare HID gauche |
| 123 | Prawy wentylator chłodzący |
Skrzynka bezpieczników w bagażniku
Lokalizacja skrzynki bezpieczników
Znajduje się po lewej stronie bagażnika za pokrywą.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przydział bezpieczników i przekaźników w bagażniku (2016-2020)
| Nie. | Stosowanie |
|---|---|
| 2 | Podgrzewane siedzenie drugiego rzędu lewe / nieużywane |
| 3 | Podgrzewane prawe siedzenie w drugim rzędzie |
| 4 | Podgrzewane lustra |
| pięć | Zastawa śluzy |
| 6 | stłuczenie szkła |
| 7 | Podnoszona szyba |
| osiem | Logika modułu klapy tylnej |
| dziewięć | Wycieraczka tylnej szyby |
| dziesięć | Tylny wentylator ogrzewania, wentylacji i klimatyzacji |
| jedenaście | Siedzenie w drugim rzędzie |
| 12 | Moduł tylnej klapy |
| 13 | Siedzenie w trzecim rzędzie |
| czternaście | Gniazdo zasilania dla tylnych akcesoriów |
| piętnaście | Tylny odmgławiacz |
| Przekaźnik: | |
| jeden | Tylny odmgławiacz |
| szesnaście | Zastawa śluzy |
| 17 | Podnoszona szyba |
| 18 | Tylne światło przeciwmgielne (jeśli jest w wyposażeniu) |
| dziewiętnaście | Tylne światło przeciwmgielne (jeśli jest w wyposażeniu) |
| dwadzieścia | Podgrzewane lustro |
