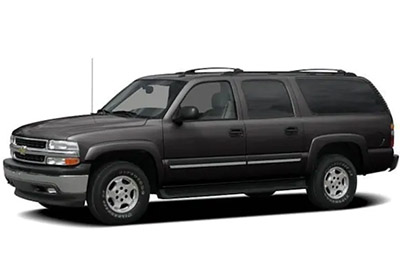

W tym artykule rozważymy dziewiątą generację Chevroleta Suburban oraz drugą generację Tahoe (GMT800), produkowane od 2000 do 2006 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Chevrolet Suburban / Tahoe 2000, 2001, 2002, 2003, 2004 , 2005 i 2006 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz dowiedz się więcej o przeznaczeniu każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Chevrolet Suburban / Tahoe 2000-2006
Bezpieczniki zapalniczki (gniazdo zasilania) Chevroleta Suburban (Tahoe) znajdują się w skrzynce bezpieczników w komorze silnika, a od 2003 roku również w skrzynce bezpieczników w desce rozdzielczej.
2000-2002 – patrz bezpieczniki „AUX PWR” i „CIGAR” w skrzynce bezpieczników w komorze silnika.
2003-2006 – patrz „AUX HVAC” (pomocnicze gniazdo zasilania – konsola), bezpieczniki „CIG LTR” (zapalniczki) w skrzynce bezpieczników w komorze silnika oraz bezpiecznik „AUX PWR 2” / „AUX PWR 2”, M / GATE ” (Gniazdo zasilania tylnego bagażnika) w skrzynce bezpieczników tablicy rozdzielczej.
Lokalizacja skrzynki bezpieczników
Panel
Skrzynka bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej, za pokrywą.
Centralna skrzynka przekaźników deski rozdzielczej
Blok narzędziowy na środkowej desce rozdzielczej znajduje się pod deską rozdzielczą, po lewej stronie kolumny kierownicy.
Komora silnika
Blok bezpieczników pomocniczego wentylatora elektrycznego chłodzącego (jeśli dotyczy)
Znajduje się w komorze silnika po stronie kierowcy pojazdu obok skrzynki bezpieczników pod maską.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2000, 2001, 2002
Panel
Rozmieszczenie bezpieczników w tablicy rozdzielczej (2000-2002)
| Nazwisko | Obwód chroniony |
|---|---|
| KORPUS L | Przekaźnik zasilania akcesoriów zachowany |
| ZAMEK | Elektryczne zamki do drzwi |
| ODBLOKOWANIE DRV | Przekaźnik elektrycznego zamka drzwi |
| ZAMEK | Przekaźnik elektrycznego zamka drzwi |
| CVC 1 | System klimatyzacji |
| REJS | Tempomat, zestaw wskaźników |
| IGN 3 | Zapłon, fotele elektryczne |
| Napęd na 4 koła | Napęd na cztery koła, akumulator pomocniczy |
| KORBA | System startowy |
| INT PRK | Lampy postojowe, boczne światła obrysowe, lampy wewnętrzne |
| DRZWI L | Przekaźnik elektrycznego zamka drzwi |
| HAMULEC | System antywłamaniowy |
| WYCIERACZKA TYŁ | Wycieraczka tylnej szyby |
| SPST | Lampy wewnętrzne |
| SIEDZIBA | Wyłącznik elektryczny fotela |
| WYCIECZKA | Światła zewnętrzne, kierunkowskazy, światła awaryjne |
| OTWORZYĆ | Elektryczne zamki do drzwi |
| HTR A / C | System klimatyzacji |
| WS WPR | Wycieraczki |
| IGN 1 | Zapłon, deska rozdzielcza |
| PODUSZKA POWIETRZNA | Poduszka powietrzna |
| MIR / BLOKADA | Elektryczne lusterka, elektryczne zamki do drzwi |
| BLOKADA DR | Elektryczne zamki do drzwi |
| PWR WDO | Elektryczny wyłącznik szyby |
| OTWORZYĆ | Przekaźnik elektrycznego zamka drzwi |
| IGN 0 | Wyświetlacz PRND321, licznik kilometrów, VCM / PCM |
| TO IGN | Opcja wyposażenia specjalnego, zapłon |
| ACCY SEO | Opcjonalne akcesorium wyposażenia specjalnego, telefon komórkowy |
| RAP nr 1 | Przekaźnik zasilania akcesoriów zachowany |
| RDO 1 | System nagłośnieniowy |
| RAP nr 2 | Elektryczne szyby tylne, szyberdach, radio |
Reklamy reklamowe
Centralna skrzynka przekaźników deski rozdzielczej
Centralna skrzynka przekaźników deski rozdzielczej (2000-2002)
| Nazwa przekaźnika | Obwód chroniony |
|---|---|
| SEO | Opcja wyposażenia specjalnego |
| HTD ST | Podgrzewane siedzenia |
| HDLNR | Główna bohaterka (2001-2002) |
| PRÓŻNOŚĆ | Okablowanie poszycia dachu |
| PRZYCZEPA | Okablowanie hamulca przyczepy |
| PWR ST | Fotele elektryczne |
| Y9 | Nieużywany |
| UPF | Upfitter |
| LAMPA PARKOWA | Światła postojowe |
| FRT PRK EXPT | Nieużywany |
| ZAPAS 2 | Nieużywany |
| PUDDLE LP | Nieużywane / Lampy kałużowe (2002) |
| JAZDA SL | Nieużywany |
| ZAPAS 3 | Nieużywany |
| INADAV PWR | Przepływ oświetlenia wewnętrznego |
| CTSY LP | Lampy dzięki uprzejmości |
| TELEFON KOMÓRKOWY | Okablowanie telefonu komórkowego |
Reklamy reklamowe
Komora silnika
Przyporządkowanie bezpieczników i przekaźnika w komorze silnika (2000-2002)
| Nazwisko | Obwód chroniony |
|---|---|
| STUDNIA # 1 | Zasilanie akcesoriów / zasilanie kabli przyczepy / poziomowanie ładunku |
| abs | Hamulce przeciwblokujące |
| IGN A | Stacyjka |
| POWIETRZE | System POWIETRZA |
| RAP nr 1 | Elektrycznie sterowane lusterka, Elektrycznie sterowane lusterka, Elektrycznie zamykane zamki drzwi, Elektrycznie regulowane fotele (s) |
| IGN B | Stacyjka |
| RAP nr 2 | Akcesoria ustalające / elektryczne szyby tylne, szyberdach, radio |
| STUDNIA # 2 | Zasilanie akcesoriów / Okablowanie przyczepy Zasilanie hamulca |
| TRL R TRN | Okablowanie prawego kierunkowskazu przyczepy |
| TRL L TRN | Okablowanie przyczepy z lewym kierunkowskazem |
| IGN 1 | Zapłon, kontrola paliwa |
| INJ B | Zapłon, sterowanie paliwem (przekaźnik) |
| WEJŚCIE | Rozrusznik (przekaźnik) |
| PARK LP | Światła postojowe |
| HVAC FRT | System klimatyzacji |
| ZATRZYMAJ LP | Lampy zewnętrzne, Stoplampy |
| ECM 1 | PCM |
| CHMSL | Środkowa wysoka lampa stopu |
| ZATRZYMANIE POJAZDU | Światła stopu, tempomat |
| TRL B / U | Okablowanie przyczepy lampy awaryjnej |
| INJ A | Kontrola paliwa, zapłon |
| RR HVAC | Tylne HVAC |
| VEH B / U | Światła awaryjne pojazdu |
| OD 1 | Sterowanie silnikiem, odpowietrzanie kanistra, układ paliwowy |
| ITP | Elektroniczna kontrola przepustnicy |
| IGN E | Przekaźnik sprężarki klimatyzacji, odmgławiacz tylnej szyby, światła do jazdy dziennej, system AIR |
| B / U LP | Światła cofania, automatyczny system sterowania blokadą zmiany biegów |
| ATC | Automatyczna skrzynka transferowa |
| RR ODMARZANIE | Odmgławiacz tylnej szyby, podgrzewane lusterka (przekaźnik) |
| BRT | Autoride (tłumienie w czasie rzeczywistym) |
| PRK | Tylne prawe światła postojowe |
| ECM B | PCM |
| F / PMP | Pompa paliwa (przekaźnik) |
| O2 A | Czujniki tlenu |
| O2 B | Czujniki tlenu |
| LR PRK | Lewe tylne światła postojowe |
| RR ODMARZANIE | Odmgławiacz tylnej szyby, podgrzewane lusterka |
| HDLP | Reflektory (przekaźnik) |
| TRL PRK | Okablowanie przyczepy do świateł postojowych |
| PIERWSZY | Nieużywany |
| RT HDLP | Proste reflektory |
| DRL | Światła do jazdy dziennej (przekaźnik) |
| NKU MIR | Podgrzewane lustra |
| LT HDLP | Reflektory lewe |
| A/C | Klimatyzator |
| AUX PWR | Zapalniczka, pomocnicze gniazda zasilania |
| SEO 2 | Opcja wyposażenia specjalnego Zasilanie, fotele elektryczne, dodatkowe światło dachowe Mnt |
| SEO 1 | Opcja wyposażenia specjalnego Zasilanie, dodatkowe światło dachowe Mnt, telefon komórkowy, Onstar |
| DRL | Lampy dzienne |
| A/C | Klimatyzacja (przekaźnik) |
| MGŁA LP | Światła przeciwmgielne |
| MGŁA LP | Światła przeciwmgielne (przekaźnik) |
| RADIO | System audio, deska rozdzielcza, system klimatyzacji |
| CYGARO | Zapalniczka, pomocnicze gniazda zasilania |
| RT SKRĘT | Kierunkowskazy w prawo |
| BTSI | Automatyczny system sterowania blokadą zmiany biegów |
| LT TOUR | Kierunkowskazy po lewej stronie |
| FR PRK | Przednie światła postojowe, boczne światła obrysowe |
| W / W PMP | Pompa spryskiwacza przedniej szyby |
| KLAKSON | Klakson (przekaźnik) |
| IGN C | Stacyjka, pompa paliwa, wyświetlacz PRND321, korba |
| AMP RDO | Wzmacniacz radiowy |
| HAZ LP | Lampy zewnętrzne, lampy niebezpieczne |
| EXP LPS | Nieużywany |
| KLAKSON | klakson |
| CTSY LP | Lampy wewnętrzne |
| RR WPR | Tylne wycieraczki |
| Potwierdzać | Moduł sterowania nadwozia, zdalny dostęp bezkluczykowy, reflektory |
2003, 2004, 2005
Reklamy reklamowe
Panel
Rozmieszczenie bezpieczników w tablicy rozdzielczej (2003-2005)
| Nazwisko | Stosowanie |
|---|---|
| Wycieraczka RR | Przełącznik wycieraczki tylnej szyby |
| ACCY SEO | Opcjonalne akcesorium do wyposażenia specjalnego |
| WS WPR | Wycieraczki |
| TBC ACCY | Akcesorium kontrolera nadwozia ciężarówki |
| IGN 3 | Zapłon, podgrzewane siedzenia |
| Napęd na 4 koła | Napęd na cztery koła, akumulator pomocniczy |
| HTR A / C | System klimatyzacji |
| ZAMEK | Przekaźnik elektrycznego zamka drzwi (funkcja zamka) |
| CVC 1 | Lusterko wewnętrzne, system klimatyzacji |
| DRZWI L | Podłączanie wiązki drzwi kierowcy |
| REJS | Regulator prędkości |
| OTWORZYĆ | Przekaźnik elektrycznego zamka drzwi (funkcja odblokowania) |
| RR MGŁA LP | Tylne światło przeciwmgielne (tylko eksport) |
| HAMULEC | System antywłamaniowy |
| ODBLOKOWANIE KIEROWCY | Przekaźnik elektrycznego zamka drzwi (funkcja odblokowania drzwi napędu) |
| IGN 0 | PCM, TCM |
| TBC IGN 0 | Kontroler nadwozia ciężarówki |
| VÉH CHMSL | Podniesione światło stopu do pojazdu i przyczepy |
| LT TRLR ST / TRN | Lewy kierunkowskaz / zatrzymanie przyczepy |
| LT TRN | Kierunkowskazy w lewo i boczne znaczniki |
| ZATRZYMANIE POJAZDU | Światła stopu pojazdu, moduł hamulca, elektroniczny moduł sterowania przepustnicą |
| RT TRLR ST / TRN | Kierunkowskaz w prawo / zatrzymanie przyczepy |
| RT TRN | Kierunkowskazy w prawo i boczne znaczniki |
| CIAŁO | Złącze Harmesa |
| DDM | Moduł drzwi kierowcy |
| AUX PWR 2 | Gniazdko w tylnej przestrzeni ładunkowej |
| ZAMKI | Elektryczny system zamykania drzwi |
| TBC 2C | Kontroler nadwozia ciężarówki |
| BLASK | Moduł migający |
| PORTES CB LT | Wyłącznik lewej szyby elektrycznej |
| TBC 2B | Kontroler nadwozia ciężarówki |
| TBC 2A | Kontroler nadwozia ciężarówki |
Reklamy reklamowe
Centralna skrzynka przekaźników deski rozdzielczej
Centralna skrzynka przekaźników deski rozdzielczej (2003-2006)
| Urządzenie | Stosowanie |
|---|---|
| SEO | Opcja wyposażenia specjalnego |
| PRZYCZEPA | Okablowanie hamulca przyczepy |
| DOPASUJ | Upfitter (nie używany) |
| JAZDA SL | Podłączanie wiązki sterowania jazdą |
| HDLR 2 | Złącze okablowania dachowego |
| CIAŁO | Złącze okablowania nadwozia |
| HDLNR 1 | Złącze okablowania podsufitki 1 |
| WYMIANA PRZEKAŹNIKÓW | Nieużywany |
| SIEDZENIE CB | Wyłącznik modułu fotela kierowcy i pasażera |
| DRZWI CB RT | Wyłącznik prawego okna elektrycznego |
| ZAPASOWY | Nieużywany |
| INFORMACJE | Podłączanie uprzęży Infotainment |
Reklamy reklamowe
Komora silnika
Przyporządkowanie bezpieczników i przekaźników w komorze silnika (2003-2005)
| Nazwisko | Stosowanie |
|---|---|
| ŚWIECA ŻAROWA | Nieużywany |
| KARMIENIE SPERSONALIZOWANE | Dodatkowe zasilanie paliwem |
| HYBRYDOWY | Hybrydowy |
| STUDNIA # 1 | Zasilanie pomocnicze (tylko akumulator pojedynczy i diesel) / akumulator podwójny (TP2) Nie instaluj bezpiecznika. |
| MBEC | Centralne zasilanie autobusu centralnego, przednich siedzeń, prawych drzwi |
| MIŁOŚNIK | Przedni wentylator klimatyzacji |
| LBEC | Lewe centrum zasilania autobusu, moduły drzwi, zamki drzwi, dodatkowe gniazdo zasilania – tylna przestrzeń ładunkowa i deska rozdzielcza |
| STUDNIA 2 | Zasilanie akcesoriów / Okablowanie przyczepy Zasilanie hamulca |
| abs | Hamulce przeciwblokujące |
| VSES / ECAS | Stabilność pojazdu |
| IGN A | Zapłon mocy |
| IGN B | Zapłon mocy |
| LBEC 1 | Centrum zasilania lewego autobusu, lewe drzwi, sterownik nadwozia ciężarówki, moduł kierunkowskazów |
| PARK TRL | Światła postojowe, okablowanie przyczepy |
| PARK RR | Prawe tylne światła postojowe i boczne światła obrysowe |
| LR PARK | Lewe tylne światła postojowe i boczne światła obrysowe |
| PARK LP | Przekaźnik świateł postojowych |
| WEJŚCIE | Uruchom przekaźnik |
| INTPARK | Lampy wewnętrzne |
| ZATRZYMAJ LP | Lampy stopu |
| TBC BATT | Zasilanie akumulatora kontrolera nadwozia ciężarówki |
| SZYBERDACH | Szyberdach |
| SEO B2 | Lampy terenowe |
| 4WS | Wkład odpowietrzający modułu QUADRASTEER / elektromagnes zasilania |
| RR HVAC | Sterowanie klimatyzacją z tyłu |
| DO HVAC | Dodatkowe gniazdo zasilania — konsola |
| IGN 1 | Przekaźnik zapłonu |
| PCM 1 | Moduł sterujący układu napędowego |
| ETC / ECM | Elektroniczne sterowanie przepustnicą, elektroniczny sterownik hamulca |
| IGN E | Klaster przyrządów, przekaźnik klimatyzacji, kierunkowskazy/wyłącznik awaryjny, przekaźnik rozrusznika |
| BRT | Kontrola jazdy |
| TRL B / U | Okablowanie przyczepy lampy awaryjnej |
| PCM B | Moduł sterujący układu napędowego, pompa paliwa |
| F / PMP | Pompa paliwa (przekaźnik) |
| B / U LP | Światła cofania, system sterowania blokadą zmiany biegów automatycznej skrzyni biegów |
| RR ODMARZANIE | Odmgławiacz tylnej szyby |
| HDLP-HI | Przekaźnik świateł drogowych |
| PIERWSZY | Nieużywany |
| PODUSZKA POWIETRZNA | Dodatkowy nadmuchiwany system bezpieczeństwa |
| PARK FRT | Przednie światła postojowe, boczne światła obrysowe |
| DRL | Światła do jazdy dziennej (przekaźnik) |
| TO IGN | Tylny przekaźnik odmgławiacza |
| TBC IGN1 | Zapłon sterownika nadwozia ciężarówki |
| HI HDLP-LT | Lewy główny reflektor |
| Ukryj lewą stronę | Nieużywany |
| DRL | Lampy dzienne |
| IPC / DIC | Deska rozdzielcza / Centrum informacji kierowcy |
| HVAC / ECAS | Sterownik klimatyzacji |
| CIG LTR | Zapalniczka |
| HI HDLP-RT | Reflektor prawy |
| HDLP-NISKI | Przekaźnik świateł mijania |
| KOMP A / C | Sprężarka klimatyzacji |
| KOMP A / C | Przekaźnik sprężarki klimatyzacji |
| RR WPR | Tylna wycieraczka / spryskiwacz |
| RADIO | System nagłośnieniowy |
| SEO B1 | Centralny Bus Power Center, HomeLink, podgrzewane tylne siedzenia |
| LO HDLP-LT | Światło mijania lewego reflektora |
| BTSI | System blokowania przekładni hamulca |
| KORBA | System startowy |
| LO HDLP-RT | Prawy reflektor mijania |
| MGŁA LP | Przekaźnik światła przeciwmgielnego |
| MGŁA LP | Światło przeciwmgielne |
| KLAKSON | Bezpiecznik klaksonu |
| KLAKSON | Przekaźnik klaksonowy |
| MYCIE W / S | Przekaźnik pompy spryskiwacza szyby przedniej i tylnej szyby |
| MYCIE W / S | Pompa spryskiwacza i tylna szyba |
| INFORMACJE | OnStar Entertainment / Tylne siedzenia |
| WZMACNIACZ RADIOWY | Wzmacniacz radiowy |
| RH UKRYJ | Nieużywany |
| PAE | Regulowane pedały elektryczne |
| MIJAM | Moduł napędu na wszystkie koła |
| SBA | Dodatkowe wspomaganie hamowania |
| INJ 2/15A | Szyna wtrysku paliwa nr 2 |
| INJ 1/15A | Szyna wtrysku paliwa nr 1 |
| 02A / 15A | Czujniki tlenu |
| 02B / 15A | Czujniki tlenu |
| IGN 1 | Zapłon 1 |
| ECMRPV / 15A | Moduł sterujący silnika |
| PALIWO HT/15A | Ogrzewanie olejowe |
| ECM I / 15A | Moduł sterujący silnika |
Blok bezpieczników pomocniczego elektrycznego wentylatora chłodzącego
| Bezpieczniki | Stosowanie |
|---|---|
| CHŁODZENIE / WENTYLATOR | Miłośnik |
| CHŁODZENIE / WENTYLATOR | Bezpiecznik przekaźnika wentylatora chłodzącego |
| CHŁODZENIE / WENTYLATOR | Bezpiecznik wentylatora chłodzącego |
| Przekaźnik | |
| CHŁODZENIE / WENTYLATOR 1 | Przekaźnik wentylatora chłodzącego 1 |
| CHŁODZENIE / WENTYLATOR 2 | Przekaźnik wentylatora chłodzącego 3 |
| CHŁODZENIE / WENTYLATOR 3 | Przekaźnik wentylatora chłodzącego 2 |
2006
Reklamy reklamowe
Panel
Rozmieszczenie bezpieczników w tablicy rozdzielczej (2006)
| Nazwisko | Stosowanie |
|---|---|
| RR WPR | Przełącznik wycieraczki tylnej szyby |
| ACCY SEO | Opcjonalne akcesorium do wyposażenia specjalnego |
| WS WPR | Wycieraczki |
| TBC ACCY | Akcesorium kontrolera nadwozia ciężarówki |
| IGN 3 | Zapłon, podgrzewane siedzenia |
| Napęd na 4 koła | Napęd na cztery koła, akumulator pomocniczy |
| HTR A / C | System klimatyzacji |
| LCK | Przekaźnik elektrycznego zamka drzwi (funkcja zamka) |
| CVC 1 | Lusterko wewnętrzne, system klimatyzacji |
| L DR | Podłączanie wiązki drzwi kierowcy |
| REJS | Regulator prędkości |
| OTWORZYĆ | Przekaźnik elektrycznego zamka drzwi (funkcja odblokowania) |
| RR MGŁA LP | Tylne światło przeciwmgielne (tylko eksport) |
| HAMULEC | System antywłamaniowy |
| ODBLOKOWANIE KIEROWCY | Przekaźnik elektrycznego zamka drzwi (funkcja odblokowania drzwi napędu) |
| IGN 0 | PCM, TCM |
| TBC IGN 0 | Kontroler nadwozia ciężarówki |
| VÉH CHMSL | Podniesione światło stopu do pojazdu i przyczepy |
| LT TRLR ST / TRN | Lewy kierunkowskaz / zatrzymanie przyczepy |
| LT TRN | Kierunkowskazy w lewo i boczne znaczniki |
| ZATRZYMANIE POJAZDU | Światła stopu pojazdu, moduł hamulca, elektroniczny moduł sterowania przepustnicą |
| RT TRLR ST / TRN | Kierunkowskaz w prawo / zatrzymanie przyczepy |
| RT TRN | Kierunkowskazy w prawo i boczne znaczniki |
| CIAŁO | Złącze Harmesa |
| DDM | Moduł drzwi kierowcy |
| AUX PWR 2, M / BRAMKA | Gniazdko w tylnej przestrzeni ładunkowej |
| LCKS | Elektryczny system zamykania drzwi |
| TBC 2C | Kontroler nadwozia ciężarówki |
| RYZYKO | Moduł migający |
| PORTES CB LT | Wyłącznik lewej szyby elektrycznej |
| TBC 2B | Kontroler nadwozia ciężarówki |
| TBC 2A | Kontroler nadwozia ciężarówki |
Reklamy reklamowe
Centralna skrzynka przekaźników deski rozdzielczej
Centralna skrzynka przekaźników deski rozdzielczej (2003-2006)
| Urządzenie | Stosowanie |
|---|---|
| SEO | Opcja wyposażenia specjalnego |
| PRZYCZEPA | Okablowanie hamulca przyczepy |
| DOPASUJ | Upfitter (nie używany) |
| JAZDA SL | Podłączanie wiązki sterowania jazdą |
| HDLR 2 | Złącze okablowania dachowego |
| CIAŁO | Złącze okablowania nadwozia |
| HDLNR 1 | Złącze okablowania podsufitki 1 |
| WYMIANA PRZEKAŹNIKÓW | Nieużywany |
| SIEDZENIE CB | Wyłącznik modułu fotela kierowcy i pasażera |
| DRZWI CB RT | Wyłącznik prawego okna elektrycznego |
| ZAPASOWY | Nieużywany |
| INFORMACJE | Podłączanie uprzęży Infotainment |
Reklamy reklamowe
Komora silnika
Przyporządkowanie bezpieczników i przekaźników w komorze silnika (2006)
| Nazwisko | Stosowanie |
|---|---|
| ŚWIECA ŻAROWA | Nieużywany |
| KARMIENIE SPERSONALIZOWANE | Dodatkowe zasilanie paliwem |
| HYBRYDOWY | Hybrydowy |
| STUDNIA # 1 | Zasilanie pomocnicze (tylko akumulator pojedynczy i diesel) / akumulator podwójny (TP2) Nie instaluj bezpiecznika. |
| MBEC | Centralne zasilanie autobusu centralnego, przednich siedzeń, prawych drzwi |
| BLWER | Przedni wentylator klimatyzacji |
| LBEC | Lewe centrum zasilania autobusu, moduły drzwi, zamki drzwi, dodatkowe gniazdo zasilania – tylna przestrzeń ładunkowa i deska rozdzielcza |
| STUDNIA # 2 | Zasilanie akcesoriów / Okablowanie przyczepy Zasilanie hamulca |
| abs | Hamulce przeciwblokujące |
| VSES / ECAS | Stabilność pojazdu |
| IGN A | Zapłon mocy |
| IGN B | Zapłon mocy |
| LBEC 1 | Centrum zasilania lewego autobusu, lewe drzwi, sterownik nadwozia ciężarówki, moduł kierunkowskazów |
| PARK TRL | Światła postojowe, okablowanie przyczepy |
| PARK RR | Prawe tylne światła postojowe i boczne światła obrysowe |
| LR PARK | Lewe tylne światła postojowe i boczne światła obrysowe |
| PARK LP | Przekaźnik świateł postojowych |
| STRTR | Uruchom przekaźnik |
| INTPARK | Lampy wewnętrzne |
| ZATRZYMAJ LP | Lampy stopu |
| TBC BATT | Zasilanie akumulatora kontrolera nadwozia ciężarówki |
| SEO B2 | Lampy terenowe |
| 4WS | Nieużywany |
| DO HVAC | Dodatkowe gniazdo zasilania — konsola |
| IGN 1 | Przekaźnik zapłonu |
| PCM 1 | Moduł sterujący układu napędowego |
| ETC / ECM | Elektroniczne sterowanie przepustnicą, elektroniczny sterownik hamulca |
| IGN E | Klaster przyrządów, przekaźnik klimatyzacji, kierunkowskazy/wyłącznik awaryjny, przekaźnik rozrusznika |
| BRT | Elektroniczna kontrola zawieszenia, automatyczna kontrola poziomu wydechu (ALC) |
| TRL B / U | Okablowanie przyczepy lampy awaryjnej |
| F / PMP | Pompa paliwa (przekaźnik) |
| B / U LP | Światła cofania, system sterowania blokadą zmiany biegów automatycznej skrzyni biegów |
| RR ODMARZANIE | Odmgławiacz tylnej szyby |
| HDLP-HI | Przekaźnik świateł drogowych |
| PIERWSZY | Nieużywany |
| PODUSZKA POWIETRZNA | Dodatkowy nadmuchiwany system bezpieczeństwa |
| PARK FRT | Przednie światła postojowe, boczne światła obrysowe |
| DRL | Światła do jazdy dziennej (przekaźnik) |
| TO IGN | Tylny przekaźnik odmgławiacza |
| TBC IGN1 | Zapłon sterownika nadwozia ciężarówki |
| HI HDLP-LT | Lewy główny reflektor |
| Ukryj lewą stronę | Nieużywany |
| DRL | Lampy dzienne |
| IPC / DIC | Deska rozdzielcza / Centrum informacji kierowcy |
| HVAC / ECAS | Sterownik klimatyzacji |
| CIG LTR | Zapalniczka |
| HI HDLP-RT | Reflektor prawy |
| HDLP-NISKI | Przekaźnik świateł mijania |
| KOMP A / C | Sprężarka klimatyzacji |
| KOMP A / C | Przekaźnik sprężarki klimatyzacji |
| TCMB | Moduł kontroli transmisji |
| RR WPR | Tylna wycieraczka / spryskiwacz |
| RADIO | System nagłośnieniowy |
| SEO B1 | Centralny Bus Power Center, HomeLink, podgrzewane tylne siedzenia |
| LO HDLP-LT | Światło mijania lewego reflektora |
| BTSI | System blokowania przekładni hamulca |
| CRNK | System startowy |
| LO HDLP-RT | Światła mijania po stronie pasażera |
| MGŁA LP | Przekaźnik światła przeciwmgielnego |
| MGŁA LP | Światła przeciwmgielne |
| KLAKSON | Przekaźnik klaksonowy |
| MYCIE W / S | Przekaźnik pompy spryskiwacza szyby przedniej i tylnej szyby |
| MYCIE W / S | Pompa spryskiwacza i tylna szyba |
| INFORMACJE | OnStar Entertainment / Tylne siedzenia |
| WZMACNIACZ RADIOWY | Wzmacniacz radiowy |
| RH UKRYJ | Nieużywany |
| PAE | Regulowane pedały elektryczne |
| MIJAM | Moduł napędu na wszystkie koła |
| SBA | Dodatkowe wspomaganie hamowania |
| INJ2 | Szyna wtrysku paliwa nr 2 |
| INJ 1 | Szyna wtrysku paliwa nr 1 |
| 02A | Czujniki tlenu |
| 02B | Czujniki tlenu |
| IGN 1 | Zapłon 1 |
| PCM B | Moduł sterujący układu napędowego, pompa paliwa |
| SBA | Dodatkowe wspomaganie hamowania |
| ECM | Moduł sterujący silnika |
| URUCHAMIACZ | Uruchamiacz |
| GAŹNIK HTR | Ogrzewanie olejowe |
| ECM 1 | Moduł sterujący silnika 1 |
| ECM | Moduł sterujący silnika |
| ECM B | Moduł sterujący silnika B |
| RR HVAC | Sterowanie klimatyzacją z tyłu |
| S / TOIT | Szyberdach |
Blok bezpieczników pomocniczego elektrycznego wentylatora chłodzącego
| Bezpieczniki | Stosowanie |
|---|---|
| CHŁODZENIE / WENTYLATOR | Miłośnik |
| CHŁODZENIE / WENTYLATOR | Bezpiecznik przekaźnika wentylatora chłodzącego |
| CHŁODZENIE / WENTYLATOR | Bezpiecznik wentylatora chłodzącego |
| Przekaźnik | |
| CHŁODZENIE / WENTYLATOR 1 | Przekaźnik wentylatora chłodzącego 1 |
| CHŁODZENIE / WENTYLATOR 2 | Przekaźnik wentylatora chłodzącego 3 |
| CHŁODZENIE / WENTYLATOR 3 | Przekaźnik wentylatora chłodzącego 2 |
