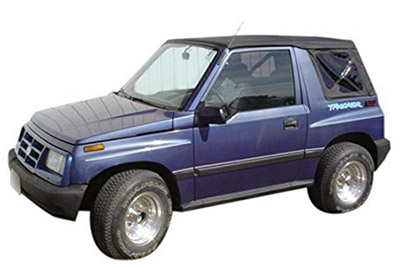

W tym artykule przyjrzymy się pierwszej generacji Chevrolet Tracker, produkowanym od 1990 do 1998 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Chevrolet Tracker 1993, 1994, 1995, 1996, 1997 i 1998 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i dowiedz się przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników).
Układ bezpieczników Chevrolet Tracker 1993-1998
Bezpiecznik zapalniczki Chevrolet Tracker (gniazdo zasilania) to bezpiecznik nr 7 w skrzynce bezpieczników w desce rozdzielczej.
Lokalizacja skrzynki bezpieczników
Główna skrzynka w komorze silnika po prawej stronie.
1993-1995
1996-1998
Schemat skrzynki bezpieczników (1993-1995)
Rozmieszczenie bezpieczników w głównej skrzynce bezpieczników (1993-1995)
| Nie. | Okrążenie | A |
|---|---|---|
| jeden | Generator do obwodu akumulatora | 60 |
| 2 | Obwody aktywne tylko wtedy, gdy wyłącznik zapłonu znajduje się w pozycji „ACC”, „ON” lub „START” | pięćdziesiąt |
| 3 | Obwody nadal aktywne | 40 |
| 4 | Obwody nadal aktywne | trzydzieści |
Reklamy reklamowe
Schemat skrzynki bezpieczników (1996-1998)
Rozmieszczenie bezpieczników w głównej skrzynce bezpieczników (1996-1998)
| Nazwisko | Okrążenie |
|---|---|
| BATT | Dowolne obciążenie elektryczne |
| abs | System antywłamaniowy |
| IG | Zapłon, zapalniczka, radio, wycieraczka/spryskiwacz, tylny odmgławiacz. Kierunkowskazy, światła cofania, grzejnik |
| LAMPA | Światła tylne, światła kopuły, światła stopu, klakson, światła awaryjne; |
| H / L, L | Reflektor lewa strona |
| H / L, R | Reflektor po prawej stronie |
| BYĆ | Układ wtrysku paliwa |
| A/C | Klimatyzator |
Lokalizacja skrzynki bezpieczników
Znajduje się pod lewą stroną deski rozdzielczej.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w tablicy rozdzielczej
| Nie. | Okrążenie | A |
|---|---|---|
| jeden | 1993-1995: prawy reflektor 1996-1998: pusty |
piętnaście |
| 2 | 1993-1995: lewy reflektor; 1996-1998 lampka kontrolna świateł drogowych : pusta |
piętnaście |
| 3 | 1993-1995: światła tylne; Wewnętrzne światło; Światła boczne; Światła deski rozdzielczej 1996-1998: Lampa kopułkowa, światła obrysowe boczne, światła postojowe, lampa tablicy rejestracyjnej, oświetlenie deski rozdzielczej |
piętnaście |
| 4 | Światła stopu; Corne | piętnaście |
| pięć | Światła awaryjne | piętnaście |
| 6 | Zamek drzwi (opcja) | dwadzieścia |
| 7 | Zapalniczka; Radio | dwadzieścia |
| osiem | 1993-1995: Układ zapłonowy; Światła i wskaźniki ostrzegawcze 1996-1998: układ zapłonowy, lampki ostrzegawcze i kontrolne, wskaźniki, napęd na wszystkie koła |
piętnaście |
| dziewięć | Klapki na oczy; Światła cofania | piętnaście |
| dziesięć | Wycieraczka / spryskiwacz przedniej szyby | piętnaście |
| jedenaście | Tylny odmgławiacz | piętnaście |
| 12 | Podgrzewacz wody | 25 |
| 13 | 1993-1995: Główny przekaźnik przeciwblokujący tylnego koła 1996-1998: Pusty |
dwadzieścia |
| czternaście | 1993-1995: Elektroniczny przekaźnik główny wtrysku paliwa 1996-1998: Pusty |
piętnaście |
| * Bezpieczniki poduszek powietrznych znajdują się obok bloku bezpieczników w desce rozdzielczej. |
