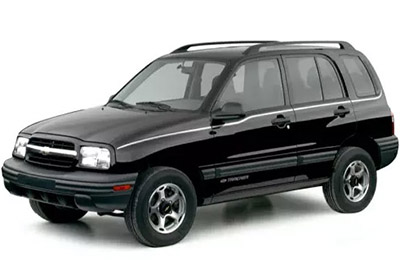

W tym artykule przyjrzymy się drugiej generacji Chevrolet Tracker (Suzuki Vitara), produkowanym od 1999 do 2004. Tutaj znajdziesz schematy skrzynek bezpieczników Chevrolet Tracker 1999, 2000, 2001, 2002, 2003 i 2004 , uzyskasz informacje o lokalizacji panele bezpieczników wewnątrz samochodu i dowiedz się więcej o przypisaniu każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Układ bezpieczników Chevrolet Tracker 1999-2004
Bezpieczniki zapalniczki samochodowej Chevrolet Tracker (gniazda zasilania) znajdują się w skrzynce bezpieczników na desce rozdzielczej (patrz bezpiecznik „CIG”) oraz w skrzynce bezpieczników w komorze silnika (patrz bezpieczniki nr 1 i nr 7).
Lokalizacja skrzynki bezpieczników
Znajduje się pod lewą stroną deski rozdzielczej.
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w tablicy rozdzielczej
| Nazwisko | Stosowanie |
|---|---|
| P / W | Okna elektryczne |
| DOM | 1999-2001: Światło kopuły 2002-2004: Światło kopuły, pamięć radiowa |
| KOLEJKA | Oświetlenie tablicy rejestracyjnej, światła obrysowe / obrysowe, oświetlenie tablicy przyrządów, dźwięk ostrzegawczy |
| PRODUKOWAĆ | 1999-2001: Światła awaryjne 2002-2004: Światła awaryjne, kierunkowskazy |
| IG | Grzałka sondy lambda, tempomat, cewka zapłonowa, prędkościomierz, czujnik G |
| PAPIEROS | Zapalniczka, radio, elektryczne lusterko |
| D / L | Kłódki |
| proszę | Światło hamowania, klakson, wysokie środkowe światło stopu, tempomat |
| MGŁA | Nieużywany |
| DEF | 1999-2001: odmgławiacz tylnej szyby, DRL 2002-2004: odmgławiacz tylnej szyby, DRL, ogrzewanie, klimatyzacja |
| CII | Nieużywany |
| TRN | 1999-2001: kierunkowskazy, światła cofania 2002-2004: kierunkowskazy, światła cofania, światła awaryjne |
| WIP | Wycieraczka / spryskiwacz, wycieraczka / spryskiwacz tylnej szyby |
| *Bezpieczniki poduszek powietrznych i układu ogrzewania/klimatyzacji znajdują się obok skrzynki bezpieczników deski rozdzielczej |
Lokalizacja skrzynki bezpieczników
Znajduje się w komorze silnika po stronie pasażera (przekaźniki znajdują się obok skrzynki bezpieczników).
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźników w komorze silnika
| Nie. | Stosowanie |
|---|---|
| jeden | Gniazdo zasilania akcesoriów |
| 2 | Elektroniczny układ wtrysku paliwa |
| 3 | Prawy reflektor |
| 4 | Lewy reflektor, wskaźnik świateł drogowych |
| pięć | Podgrzewacz wody |
| 6 | Światła awaryjne, tylne światła zespolone, światło kopuły, klakson |
| 7 | Zapalniczka, radio, IG, prędkościomierz, wycieraczka, spryskiwacz, tylny odmrażacz, kierunkowskazy, światła cofania |
| osiem | System antywłamaniowy |
| dziewięć | Wszystkie ładunki elektryczne |
| czternaście | Klimatyzator |
| Przekaźnik | |
| dziesięć | Blokada zmiany biegów |
| jedenaście | Klakson (tylko silnik 2,5 l) |
| 12 | Sprężarka klimatyzacji |
| 13 | Wentylator skraplacza klimatyzacji |
