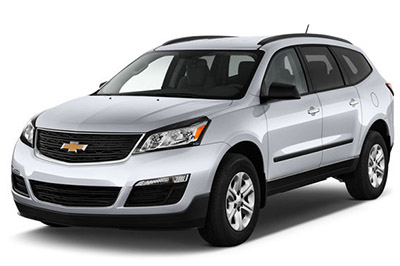

W tym artykule rozważymy pierwszą generację Chevroleta Traverse, produkowaną od 2009 do 2017 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Chevrolet Traverse 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 i 2017 , uzyskasz informacje na temat umiejscowienie paneli bezpieczników wewnątrz samochodu i dowiedz się więcej o przypisaniu każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
- Układ bezpieczników Chevrolet Traverse 2009-2017
- Lokalizacja skrzynki bezpieczników
- Schemat skrzynki bezpieczników (2010-2012, strona bezpieczników)
- Schemat skrzynki bezpieczników (2010-2012, strona przekaźnika)
- Schemat skrzynki bezpieczników (2013-2017, strona bezpieczników)
- Schemat skrzynki bezpieczników (2013-2017, strona przekaźnika)
- Lokalizacja skrzynki bezpieczników
- Schemat skrzynki bezpieczników (2010-2012)
- Schemat skrzynki bezpieczników (2013-2017)
Układ bezpieczników Chevrolet Traverse 2009-2017
Bezpieczniki zapalniczki Chevrolet Traverse (gniazdo zasilania) znajdują się w skrzynce bezpieczników w komorze silnika (patrz „AUX POWER”, „ZAPALNICZKA”, „PWR” bezpieczniki. OUTLET ”(gniazdo) i„ RR APO ”(gniazdo na tylne akcesoria )).
Skrzynka bezpieczników deski rozdzielczej
Lokalizacja skrzynki bezpieczników
Znajduje się pod deską rozdzielczą, po stronie pasażera, pod maską.
Schemat skrzynki bezpieczników (2010-2012, strona bezpieczników)
Rozmieszczenie bezpieczników w tablicy rozdzielczej (2010, 2012)
| Nazwisko | Opis |
|---|---|
| PODUSZKA POWIETRZNA | Poduszka powietrzna |
| AMP | Wzmacniacz |
| WSTECZ / W GÓRĘ / STOP | Lampa cofania/lampa stopu |
| BCM | Moduł sterowania nadwozia |
| CNSTR / WIATR | Odpowietrznik zbiornika |
| CTSY | Lampy dzięki uprzejmości |
| DR / LCK | Kłódki |
| DRL | Lampy dzienne |
| DRL 2 | Tylko GMC HID (jeśli dotyczy) / Tylne światła przeciwmgielne — tylko Chiny |
| DSPLY | Wyświetlacz |
| FRT / WSW | Spryskiwacz przedniej szyby |
| HTD / CHŁODNE SIEDZENIE | Podgrzewane/chłodzone siedzenia |
| HVAC | Ogrzewanie, wentylacja i klimatyzacja |
| INADV / PWR / LED | Nieumyślna dioda LED zasilania |
| INFORMACJA | Dywersyfikacja informacji |
| LT / TRN / SIG | Wskaźnik po stronie kierowcy |
| MSM | Moduł gniazda pamięci |
| PDM | Elektryczne lusterka, otwieranie tylnej klapy |
| TRYB PWR | Tryb zasilania |
| PWR / MIR | Lusterka mocy |
| RDO | Radio |
| TYŁ WPR | Wycieraczka tylnej szyby |
| RT / TRN / SIG | Wskaźnik po stronie pasażera |
| ZAPASOWY | Zapasowy |
| Str / WHL / Illus | Oświetlenie kierownicy |
Schemat skrzynki bezpieczników (2010-2012, strona przekaźnika)
Przyporządkowanie przekaźników w desce rozdzielczej (2010-2012)
| Przekaźnik | Opis |
|---|---|
| LT / PWR / SEAT | Elektryczny przekaźnik fotela po stronie kierowcy |
| RT / PWR / SIEDZENIE | Elektryczny przekaźnik fotela po stronie pasażera |
| PWR / WNDW | Przekaż moc systemu Windows |
| PWR / COLONNE | Przekaźnik kolumny wspomagania kierownicy |
| L / BRAMA | Przekaźnik tylnej klapy |
| LCK | Przekaźnik blokady zasilania |
| TYŁ / WSW | Przekaźnik spryskiwacza tylnej szyby |
| ODBLOKUJ | Przekaźnik odblokowania zasilania |
| DRL2 | Przekaźnik świateł do jazdy dziennej 2 (jeśli jest w wyposażeniu) |
| LT / ODBLOKUJ | Przekaźnik odblokowujący po stronie kierowcy |
| DRL | Przekaźnik świateł do jazdy dziennej (jeśli jest w wyposażeniu) |
| ZAPASOWY | Zapasowy |
| FRT / WSW | Przekaźnik spryskiwacza przedniej szyby |
Reklamy reklamowe
Schemat skrzynki bezpieczników (2013-2017, strona bezpieczników)
Przydział bezpieczników w tablicy rozdzielczej (2013-2017)
| Nazwisko | Opis |
|---|---|
| # | GMC NON HID = Lo Beam |
| * | GMC NON HID = Wysoka migawka |
| ** | Chevy = światła przeciwmgielne |
| *** | Buick China = tylne światło przeciwmgielne |
| PODUSZKA POWIETRZNA | Poduszka powietrzna |
| AMP | Wzmacniacz |
| BACK W GÓRĘ / STOP | Lampa cofania/lampa stopu |
| BCM | Moduł sterowania nadwozia |
| CNSTR / WIATR | Odpowietrznik zbiornika |
| CTSY | Lampy dzięki uprzejmości |
| DR LCK | Kłódki |
| BELKA DRL / LO | Przekaźnik świateł do jazdy dziennej/przekaźnik świateł mijania |
| DSPLY | Wyświetlacz |
| FRT WSW | Spryskiwacz przedniej szyby |
| HTD / CHŁODNE SIEDZENIE | Podgrzewane/chłodzone siedzenia |
| HVAC | Ogrzewanie, wentylacja i klimatyzacja |
| LAMPY INADV PWR INT | Lampy oświetlenia wewnętrznego / niezamierzone zasilanie |
| INFOTMNT / MSM | Moduł informacyjno-rozrywkowy/miejsce pamięci |
| LT TRN SIG | Wskaźnik po stronie kierowcy |
| OBS DET / URS (2014-2017) | Asystent parkowania tyłem / Alarm bocznej martwej strefy / Alarm kolizji czołowej / Uniwersalny system zdalny |
| RPA / SBZA / UGDO (2013) | Asystent parkowania tyłem / Alarm bocznej martwej strefy / Uniwersalny mechanizm otwierania drzwi garażowych |
| PDM | Elektryczne lusterka, otwieranie tylnej klapy |
| TRYB PWR | Tryb zasilania |
| PWR MIR | Lusterka mocy |
| RDO | Radio |
| TYŁ WPR | Wycieraczka tylnej szyby |
| RT TRN SIG | Wskaźnik po stronie pasażera |
| STR WHL SPST | Oświetlenie kierownicy |
| USB CHRG | 2014-2017: Ładowanie przez USB |
Schemat skrzynki bezpieczników (2013-2017, strona przekaźnika)
Przyporządkowanie przekaźników w desce rozdzielczej (2013-2017)
| Przekaźnik | Opis |
|---|---|
| LT / PWR / SEAT | Przekaźnik lewego siedzenia elektrycznego |
| RT / PWR / SIEDZENIE | Przekaźnik prawego siedzenia elektrycznego |
| PWR / WNDW | Elektryczny przekaźnik okienny |
| PWR / COLONNE | Przekaźnik kolumny wspomagania kierownicy |
| L / BRAMA | Przekaźnik tylnej klapy |
| LCK | Przekaźnik blokady zasilania |
| TYŁ / WSW | Przekaźnik spryskiwacza tylnej szyby |
| ODBLOKUJ | Przekaźnik odblokowania zasilania |
| BELKA DRL / LO | Przekaźnik świateł do jazdy dziennej/przekaźnik świateł mijania |
| LT / ODBLOKUJ | Lewy przekaźnik odblokowujący |
| BELKA DRL / LO | Przekaźnik świateł do jazdy dziennej (jeśli jest w wyposażeniu) |
| ŚWIATŁA PRZECIWMGIELNE | Przekaźnik światła przeciwmgielnego |
| FRT / WSW | Przekaźnik spryskiwacza przedniej szyby |
Skrzynka bezpieczników w komorze silnika
Reklamy reklamowe
Lokalizacja skrzynki bezpieczników
Znajduje się w komorze silnika po stronie pasażera.
Schemat skrzynki bezpieczników (2010-2012)
Przyporządkowanie bezpieczników i przekaźnika w komorze silnika (2010-2012)
| Nazwisko | Opis |
|---|---|
| SPRZĘGŁO A / C | Sprzęgło klimatyzacji |
| ABS MTR | Silnik układu przeciwblokującego (ABS) |
| AFS | Adaptacyjny system oświetlenia przedniego |
| PODUSZKA POWIETRZNA | System poduszek powietrznych |
| MOC DO | Zasilanie pomocnicze |
| POMPA PRÓŻNIOWA | Pomocnicza pompa próżniowa |
| AWD | Napęd na wszystkie koła |
| BATERIA 1 | Bateria 1 |
| BATT 2 | Bateria 2 |
| BATT 3 | Bateria 3 |
| ZAPALNICZKA | Zapalniczka |
| ECM | Moduł sterujący silnika |
| ECM 1 | Moduł sterujący silnika 1 |
| PROBLEM 1 | Pokaż 1 |
| POKAŻ 2 | Pokaż 2 |
| SAME CEWKI | Te same cewki wtryskiwaczy |
| WENTYLATOR 1 | Wentylator chłodzący 1 |
| WENTYLATOR 2 | Wentylator chłodzący 2 |
| ŚWIATŁO PRZECIWMGIELNE | Światła przeciwmgielne |
| FSCM | Moduł sterujący układu paliwowego |
| KLAKSON | klakson |
| NKU MIR | Podgrzewane lusterko zewnętrzne |
| WILGOTNOŚĆ / MAF | Czujnik wilgoci / czujnik MAF |
| HVAC BLWR | Wentylator ogrzewania, wentylacji i klimatyzacji |
| LT HI BEAM | Lewa wiązka główna |
| wiązka LT LO | Lewe światło mijania |
| LT PRK | Lewe światło postojowe |
| LT TRLR ZATRZYMANIE / TRN | Lewe światło stopu przyczepy i kierunkowskaz |
| SZPULE DZIWNE | Dziwne cewki wtryskiwaczy |
| PCM IGN | Zapłon modułu sterującego układem napędowym |
| PWR L / BRAMA | Elektryczna klapa tylna |
| GNIAZDO PWR | Wtyczka |
| TYLNA KAMERA | Tylna kamera |
| RR APO | Gniazdo zasilania dla tylnych akcesoriów |
| RR ODMARZANIE | Tylny odmgławiacz |
| RR HVAC | Tylny układ klimatyzacji |
| RT HI BEAM | Prawe światło drogowe |
| wiązka RT LO | Prawe światło mijania |
| RT PRK | Prawe światło postojowe |
| RT TRLR ZATRZYMANIE / TRN | Prawe światło stopu przyczepy i kierunkowskaz |
| RVC SNSR | Regulowany czujnik kontroli napięcia |
| S / DACH / OSŁONA PRZECIWSŁONECZNA | Szyberdach |
| SERWIS | Serwis naprawczy |
| ZAPASOWY | Zapasowy |
| Światła stopu (tylko Chiny) | Światła stopu (tylko Chiny) |
| STRTR | Wejście |
| TCM | Moduł kontroli transmisji |
| TRANS | Transmisja |
| TRLR BCK / W GÓRĘ | Światła cofania przyczepy |
| TRLR BRK | Hamulec przyczepy |
| LAMPA TRLR PRK | Światła postojowe przyczepy |
| TRLR PWR | Moc przyczepy |
| WPR / WSW | Wycieraczka / spryskiwacz przedniej szyby |
| Przekaźnik | |
| SPRĘŻARKA A/C CMPRSR | Sprzęgło sprężarki klimatyzacji |
| POMPA PRÓŻNIOWA | Pomocnicza pompa próżniowa |
| CRNK | Przełączana moc |
| WENTYLATOR 1 | Wentylator chłodzący 1 |
| WENTYLATOR 2 | Wentylator chłodzący 2 |
| WENTYLATOR 3 | Wentylator chłodzący 3 |
| ŚWIATŁO PRZECIWMGIELNE | Światła przeciwmgielne |
| BELKA SLT | Światła drogowe |
| HID / LO BELKA | Reflektory świateł mijania o wysokiej intensywności (HID) |
| KLAKSON | klakson |
| IGN | Główny zapłon |
| LT TRLR ZATRZYMANIE / TRN | Lewe światło stopu przyczepy i kierunkowskaz |
| LAMPA PRK | Lampa parkowa |
| PWR / TRN | Układ napędowy |
| RR ODMARZANIE | Odmgławiacz tylnej szyby |
| RT TRLR ZATRZYMANIE / TRN | Prawe światło stopu przyczepy i kierunkowskaz |
| Światła stopu (tylko Chiny) | Światła stopu (tylko Chiny) |
| TRLR BCK / W GÓRĘ | Światła cofania przyczepy |
| WPR | Wycieraczka |
| WPR HI | Szybka wycieraczka |
Reklamy reklamowe
Schemat skrzynki bezpieczników (2013-2017)
Przypisanie bezpieczników i przekaźnika w komorze silnika (2013-2017)
| Nazwisko | Opis |
|---|---|
| SPRZĘGŁO A / C | Sprzęgło klimatyzacji |
| ABS MTR | Silnik układu przeciwblokującego (ABS) |
| PODUSZKA POWIETRZNA | System poduszek powietrznych |
| MOC DO | Zasilanie pomocnicze |
| POMPA PRÓŻNIOWA | Pomocnicza pompa próżniowa |
| AWD | Napęd na wszystkie koła |
| BATERIA 1 | Bateria 1 |
| BATT 2 | Bateria 2 |
| BATT 3 | Bateria 3 |
| ZAPALNICZKA | Zapalniczka |
| ECM | Moduł sterujący silnika |
| ECM 1 | Moduł sterujący silnika 1 |
| ECM / FPM IGN | Moduł sterujący silnika / zapłon modułu sterującego pompy paliwa |
| PROBLEM 1 | Pokaż 1 |
| POKAŻ 2 | Pokaż 2 |
| SAME CEWKI | Te same cewki wtryskiwaczy |
| WENTYLATOR 1 | Wentylator chłodzący 1 |
| WENTYLATOR 2 | Wentylator chłodzący 2 |
| FSCM | Moduł sterujący układu paliwowego |
| FPM | Moduł zasilania pompy paliwa |
| KLAKSON | klakson |
| NKU MIR | Podgrzewane lusterko zewnętrzne |
| HTD STR WHL | Podgrzewana kierownica |
| WILGOTNOŚĆ / MAF | Czujnik wilgoci / czujnik MAF |
| HVAC BLWR | Wentylator ogrzewania, wentylacji i klimatyzacji |
| LT HI BEAM | Lewa wiązka główna |
| wiązka LT LO | Lewe światło mijania |
| LT PRK | Lewe światło postojowe |
| LT TRLR ZATRZYMANIE / TRN | Lewe światło stopu przyczepy i kierunkowskaz |
| SZPULE DZIWNE | Dziwne cewki wtryskiwaczy |
| PCM IGN | Zapłon modułu sterującego układem napędowym |
| PWR L / BRAMA | Elektryczna klapa tylna |
| GNIAZDO PWR | Wtyczka |
| RR APO | Gniazdo zasilania dla tylnych akcesoriów |
| RR ODMARZANIE | Tylny odmgławiacz |
| RR HVAC | Tylny układ klimatyzacji |
| RT HI BEAM | Prawe światło drogowe |
| wiązka RT LO | Prawe światło mijania |
| RT PRK | Prawe światło postojowe |
| RT TRLR ZATRZYMANIE / TRN | Prawe światło stopu przyczepy i kierunkowskaz |
| RVC SNSR | Regulowany czujnik kontroli napięcia |
| S / DACH / OSŁONA PRZECIWSŁONECZNA | Szyberdach |
| SERWIS | Serwis naprawczy |
| ZAPASOWY | Zapasowy |
| ŚWIATŁA ZATRZYMANIA | Lampy stopu |
| STRTR | Wejście |
| TCM | Moduł kontroli transmisji |
| TRANS | Transmisja |
| TRLR BCK / W GÓRĘ | Światła cofania przyczepy |
| TRLR BRK | Światła hamowania przyczepy |
| LAMPA TRLR PRK | Światła postojowe przyczepy |
| TRLR PWR | Moc przyczepy |
| WPR / WSW | Wycieraczka / spryskiwacz przedniej szyby |
| Przekaźnik | Stosowanie |
| SPRĘŻARKA A/C CMPRSR | Sprzęgło sprężarki klimatyzacji |
| POMPA PRÓŻNIOWA | Pomocnicza pompa próżniowa |
| CRNK | Przełączana moc |
| WENTYLATOR 1 | Wentylator chłodzący 1 |
| WENTYLATOR 2 | Wentylator chłodzący 2 |
| WENTYLATOR 3 | Wentylator chłodzący 3 |
| BELKA SLT | Światła drogowe |
| HID / LO BELKA | Reflektory świateł mijania o wysokiej intensywności (HID) |
| KLAKSON | klakson |
| IGN | Główny zapłon |
| LT TRLR ZATRZYMANIE / TRN | Lewe światło stopu przyczepy i kierunkowskaz |
| LAMPA PRK | Światła parkingowe |
| PWR / TRN | Układ napędowy |
| RR ODMARZANIE | Odmgławiacz tylnej szyby |
| wiązka RT LO | Prawe światło mijania |
| RT TRLR ZATRZYMANIE / TRN | Prawe światło stopu przyczepy i kierunkowskaz |
| ZATRZYMAJ OGIEŃ | Światła stopu |
| TRLR BCK / W GÓRĘ | Światła cofania przyczepy |
| WPR | Wycieraczka |
| WPR HI | Szybka wycieraczka |
