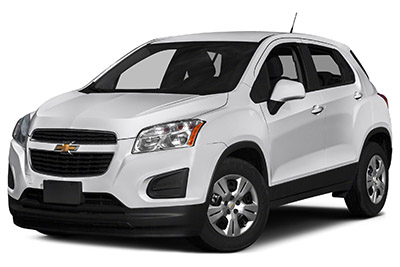

W tym artykule rozważamy pierwszą generację Chevroleta Trax przed liftingiem, produkowaną w latach 2013-2017. Tutaj znajdziesz schematy skrzynek bezpieczników Chevrolet Trax 2013, 2014, 2015, 2016 i 2017 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochód i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Chevrolet Trax 2013-2017
Bezpieczniki zapalniczki samochodowej Chevrolet Trax (gniazdo zasilania) to bezpieczniki nr 21 (gniazdo zasilania AC), nr 22 (gniazdo zapalniczki / gniazdo zasilania DC) w skrzynce bezpieczników na desce rozdzielczej.
Skrzynka bezpieczników deski rozdzielczej
Lokalizacja skrzynki bezpieczników
Znajduje się pod deską rozdzielczą po stronie kierowcy, za schowkiem po lewej stronie kierownicy.
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźników w tablicy rozdzielczej
| Nie. | Stosowanie |
|---|---|
| Mini bezpieczniki | |
| jeden | Moduł sterowania nadwozia 1 |
| 2 | Moduł sterowania nadwozia 2 |
| 3 | Moduł sterowania nadwozia 3 |
| 4 | Moduł sterowania nadwozia 4 |
| pięć | Moduł sterowania nadwozia 5 |
| 6 | Moduł sterowania nadwozia 6 |
| 7 | Moduł sterowania nadwozia 7 |
| osiem | Moduł sterowania nadwozia 8 |
| dziewięć | Dyskretny przełącznik zapłonu logiki |
| dziesięć | Wykrywanie baterii modułu diagnostycznego |
| jedenaście | Złącze łącza danych |
| 12 | Ogrzewanie, wentylacja i klimatyzacja MDL |
| 13 | Przekaźnik tylnej klapy |
| czternaście | Moduł UPA |
| piętnaście | Wewnętrzne lusterko wsteczne |
| szesnaście | Nieużywany |
| 17 | Przełącznik szyb kierowcy |
| 18 | Czujnik deszczu |
| dziewiętnaście | Kontrola napięcia regulowana przez moduł sterujący nadwozia |
| dwadzieścia | Podświetlenie przełącznika na kierownicy |
| 21 | Gniazdo na akcesoria do klimatyzacji |
| 22 | Zapalniczka / gniazdo akcesoriów DC |
| 23 | Zapasowy |
| 24 | Zapasowy |
| 25 | Zapasowy |
| 26 | Wyświetlacz automatycznego wykrywania pasażerów SDM RC |
| 27 | Moduł IPC / Kompas |
| 28 | Przełącznik reflektorów/przetwornica DC/przełącznik sprzęgła |
| 29 | Zapasowy |
| trzydzieści | Zapasowy |
| 31 | Bateria IPC |
| 32 | Radio / dzwonek |
| 33 | Wyświetlacz |
| 34 | OnStar (jeśli jest w wyposażeniu) / VLBS |
| Bezpieczniki S/B | |
| jeden | PTC 1 |
| 2 | PTC 2 |
| 3 | Silnik przedniej szyby elektrycznej |
| 4 | Silnik tylnej szyby elektrycznej |
| pięć | Przekaźnik trybu logistycznego |
| 6 | Zapasowy |
| 7 | Elektryczne szyby przednie |
| osiem | Tylne elektryczne szyby |
| Wyłącznik obwodu | |
| CB1 | Zapasowy |
| Bezpiecznik Midi | |
| M01 | PTC |
| Przekaźnik | |
| RLY01 | Zachowana moc akcesoriów / akcesoriów |
| RLY02 | Zastawa śluzy |
| RLY03 | Zapasowy |
| RLY04 | Przekaźnik wentylatora |
| RLY05 | Tryb logistyczny |
| Główne złącze | |
| J1 | GŁÓWNE ZŁĄCZE PWR IEC |
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Znajduje się w komorze silnika po stronie kierowcy.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźników w komorze silnika
| Nie. | Stosowanie |
|---|---|
| Mini bezpieczniki | |
| jeden | Szyberdach |
| 2 | Przełącznik lusterka zewnętrznego |
| 3 | Solenoid odpowietrzania wkładu (tylko 1 4L) |
| 4 | Nieużywany |
| pięć | Elektroniczny zawór modułu sterującego hamulcami |
| 6 | 2013: IBS |
| 7 | Nieużywany |
| osiem | Akumulator modułu sterującego transmisją |
| dziewięć | Nieużywany |
| dziesięć | Moduł sterujący układu paliwowego R/C (tylko 1.4L) / Aktualizacja reflektorów |
| jedenaście | Wycieraczka tylnej szyby |
| 12 | Odmgławiacz tylnej szyby |
| 13 | Nieużywany |
| czternaście | Ogrzewanie lusterek zewnętrznych |
| piętnaście | Akumulator modułu sterującego układu paliwowego (tylko 1,4 l) |
| szesnaście | Podgrzewany moduł siedziska |
| 17 | Moduł sterowania transmisją R/C |
| 18 | Moduł sterowania Lngine R/C |
| dziewiętnaście | Pompa paliwa (tylko 1,8 l) |
| dwadzieścia | Nieużywany |
| 21 | Przekaźnik wentylatora (pomocniczy blok bezpieczników – przekaźnik wentylatora 3 1,4LV 85 (1,8L) |
| 22 | Pompa zimnego startu (tylko 1,8 l) |
| 23 | Cewka zapłonowa/wtryskiwacze |
| 24 | Pompa spryskiwacza przedniej szyby |
| 25 | Nieużywany |
| 26 | Elektromagnes przedmuchu wkładu / Elektromagnes zaworu wody / Czujniki tlenu – Elektromagnes zaworu wstępnego i końcowego / turbo zrzutu (1.4L) / Elektromagnes obejścia turbo (IMTV 1.4L (1,8 THE) |
| 27 | Nieużywany |
| 28 | 2013: Benzyna: NIEUŻYWANA Olej napędowy: ECM PT IGN-3 |
| 29 | Moduł sterujący silnika Układ napędowy Zapłon 1 / Zapłon 2 |
| trzydzieści | Mass Air How Sensor Diesel: O2 SENSOR |
| 31 | Lewa wiązka główna |
| 32 | Prawe światło drogowe |
| 33 | Akumulator modułu sterującego silnika |
| 34 | klakson |
| 35 | Sprzęgło sprężarki klimatyzacji |
| 36 | Przednie światła przeciwmgielne |
| Bezpieczniki J-Case | |
| jeden | Elektroniczna pompa modułu sterującego hamulcami |
| 2 | Wycieraczka przedniej szyby |
| 3 | Silnik dmuchawy |
| 4 | CEI A/C |
| pięć | Nieużywany |
| 6 | 2013: Benzyna: NIEUŻYWANA Diesel: PODGRZEWACZ PALIWA |
| 7 | Nieużywany |
| osiem | Niski / średni wentylator chłodzący (1,4 l) / niski wentylator chłodzący (1,8 l) |
| dziewięć | Wysoki wentylator chłodzący |
| dziesięć | 2013: Benzyna: EVP Diesel: ŚWIECA ŻAROWA |
| jedenaście | Elektromagnes rozrusznika |
| Przekaźnik U-Micro | |
| RLY2 | Pompa paliwa (tylko 1,8 l) |
| RLY4 | Zapasowy |
| Przekaźnik HC-Micro | |
| RLY7 | Wejście |
| Mini przekaźnik | |
| RLY1 | Uruchom korbę |
| RLY3 | Średni wentylator chłodzący (tylko 1,4 l) |
| RLY5 | Przekaźnik układu napędowego |
| RLY8 | Niski wentylator chłodzący |
| HC-Mini przekaźnik | |
| RLY6 | Wysoki wentylator chłodzący |
Pomocniczy blok przekaźników
Pomocniczy blok przekaźników
| Przekaźnik | Stosowanie |
|---|---|
| RLY01 | Elektryczna pompa próżniowa |
| RLY02 | Chłodzenie Han Control 1 |
| RLY03 | Sterowanie wentylatorem chłodzącym 2 |
| RLY04 | Przyczepa (tylko 1,4 l) |
Skrzynka bezpieczników w tylnej komorze
Lokalizacja skrzynki bezpieczników
Znajduje się za pokrywą po lewej stronie tylnej komory.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźników w bagażniku
| Nie. | Stosowanie |
|---|---|
| Mini bezpieczniki | |
| jeden | Przełącznik zasilania lędźwiowego fotela kierowcy |
| 2 | Elektryczny przełącznik lędźwiowy fotela pasażera |
| 3 | Wzmacniacz |
| 4 | Gniazdo przyczepy |
| pięć | Moduł napędu na wszystkie koła |
| 6 | Moduł automatycznego wykrywania pasażerów |
| 7 | Zapasowy akumulator / moduł LPG |
| osiem | Światła postojowe przyczepy |
| dziewięć | Zapasowy |
| dziesięć | Zapasowy / boczny moduł ostrzegania o martwej strefie |
| jedenaście | Moduł przyczepy |
| 12 | Dok nawigacyjny |
| 13 | Podgrzewana kierownica |
| czternaście | Gniazdo przyczepy |
| piętnaście | Przełącznik EVP |
| szesnaście | Czujnik wody w paliwie |
| 17 | Lusterko wewnętrzne/regulowane sterowanie napięciem |
| 18 | Moduł zapasowy / Praca LPG / Korba |
| Bezpieczniki S/B | |
| jeden | Przełącznik/moduł pamięci fotela kierowcy |
| 2 | Przełącznik zasilania fotela pasażera |
| 3 | Moduł przyczepy |
| 4 | Falownik A / CD / C |
| pięć | Bateria |
| 6 | Spryskiwacze reflektorów |
| 7 | Zapasowy |
| osiem | Zapasowy |
| dziewięć | Zapasowy |
| Przekaźnik | |
| jeden | Przekaźnik zapłonu |
| 2 | Uruchom przekaźnik |
