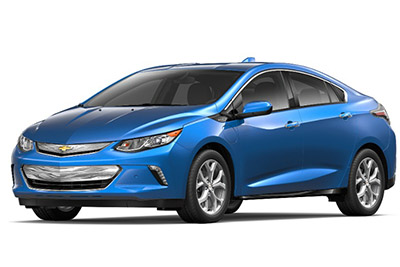

W tym artykule rozważymy drugą generację Chevroleta Volta, produkowanego od 2016 do 2019 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Chevroleta Volt 2016, 2017, 2018 i 2019 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i dowiesz się więcej o przypisaniu każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Układ bezpieczników Chevrolet Volt 2016-2019.
Bezpieczniki zapalniczki Chevroleta Volta (gniazdo zasilania) to wyłączniki automatyczne CB1 (przednie dodatkowe gniazdo) i CB2 (tylne pomocnicze gniazdo) w skrzynce bezpieczników w desce rozdzielczej.
Lokalizacja skrzynki bezpieczników
Znajduje się po stronie kierowcy na desce rozdzielczej, za osłoną.
Schemat skrzynki bezpieczników
Przydział bezpieczników i przekaźników w tablicy rozdzielczej (2016-2019)
| Nie. | Stosowanie |
|---|---|
| F1 | Pusty |
| F2 | Pusty |
| F3 | Pusty |
| F4 | Wentylator ogrzewania, wentylacji i klimatyzacji |
| F5 | Moduł sterowania nadwozia 2 |
| F6 | Pusty |
| F7 | 2016-2017: Wideo 2018-2019: CGM |
| F8 | Moduł sterowania nadwozia 3 |
| F9 | Moduł pompy zasilania paliwem |
| F10 | Pusty |
| F11 | Pusty |
| F12 | Pusty |
| F13 | Pusty |
| F14 | Pusty |
| F15 | Pusty |
| F 16 | Pusty |
| F17 | Złącze łącza danych |
| F18 | Moduł sterowania nadwozia 7 |
| F19 | Grupa |
| F20 | Moduł sterowania nadwozia 1 |
| F21 | Moduł sterowania nadwozia 4 |
| F22 | Moduł sterowania nadwozia 6 |
| F23 | OnStar |
| F24 | Poduszka powietrzna |
| F25 | Wyświetlacz |
| F26 | 2016-2018: Infotainment 2019: uniwersalna magistrala szeregowa |
| F27 | Pusty |
| F28 | Pusty |
| F29 | Konsola podwieszana |
| F30 | Radio / dywersyfikacja informacji |
| F31 | Sterowanie na kierownicy |
| F32 | Moduł sterowania nadwozia 8 |
| F33 | Ogrzewanie, wentylacja i klimatyzacja / Zintegrowany czujnik światła słonecznego |
| F34 | Wejście pasywne / start pasywny |
| F35 | Zamknięcie z tyłu |
| F36 | Ładowarka |
| F37 | Pusty |
| F38 | Pusty |
| F39 | Pusty |
| F40 | Pusty |
| F41 | Pusty |
| F42 | Pusty |
| Wyłączniki automatyczne | |
| CB1 | Przednie dodatkowe gniazdo zasilania |
| CB2 | Tylne gniazdo zasilania pomocniczego |
| Przekaźnik | |
| R1 | Pusty |
| R2 | Zachowana moc akcesoriów |
| R3 | właz |
| R4 | Pusty |
| R5 | Pusty |
Lokalizacja skrzynki bezpieczników
Znajduje się w komorze silnika po stronie kierowcy.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przypisanie bezpieczników i przekaźników w komorze silnika (2016-2019)
| Nie. | Stosowanie |
|---|---|
| F01 | Pusty |
| F02 | Pusty |
| F03 | Nie ma spaceru do domu? |
| F04 | Moduł sterujący silnika |
| F05 | Aeroshutter |
| F06 | Moduł falownika trakcyjnego 1 |
| F07 | Moduł falownika trakcyjnego 2 |
| F08 | Moduł sterujący silnika |
| F09 | Moduł sterowania klimatyzacją |
| F10 | Moduł kontroli integracji pojazdu |
| F11 | Elektryczny hamulec doładowania |
| F12 | System magazynowania energii wielokrotnego ładowania |
| F13 | Moduł sterujący ogrzewaniem kabiny |
| F14 | Moduł sterujący nagrzewnicy płynu chłodzącego |
| F15 | Emisje |
| F 16 | Cewki zapłonowe |
| F17 | Moduł sterujący silnika |
| F18 | Pusty |
| F19 | Pusty |
| F20 | Elektryczny hamulec doładowania |
| F21 | Wycieraczka przedniej szyby |
| F22 | Pompa układu przeciwblokującego |
| F23 | Wycieraczka przedniej szyby |
| F24 | Pusty |
| F25 | Pusty |
| F26 | Pusty |
| F27 | Moduł przeciwblokujący układu hamulcowego |
| F28 | Lewa szyba elektryczna |
| F29 | Odmgławiacz tylnej szyby |
| F30 | Podgrzewane lustra |
| F31 | Pusty |
| F32 | Zmienne funkcje |
| F33 | Pusty |
| F34 | klakson |
| F35 | System magazynowania energii wielokrotnego ładowania chłodziwa |
| F36 | Prawe światło drogowe |
| F37 | Lewa wiązka główna |
| F38 | Pusty |
| F39 | Pusty |
| F40 | Pusty |
| F41 | Różne skoki, korba |
| F42 | Uruchom, korba 3 |
| F43 | Pusty |
| F44 | Napięcie robocze moduł temperatury prądu, pokrętło |
| F45 | Podgrzewana kierownica |
| F46 | Działanie modułu sterującego integracją pojazdu, korba |
| F47 | Pusty |
| F48 | Pusty |
| F49 | Pusty |
| F50 | Pusty |
| F51 | Pusty |
| F52 | Moduł sterowania silnikiem / moduł falownika mocy trakcji |
| F53 | Lewy wentylator chłodzący |
| F54 | Prawy wentylator chłodzący |
| F55 | Pompa elektryczna |
| F56 | Pusty |
| F57 | Pusty |
| Przekaźnik | |
| K01 | Pusty |
| K02 | Pusty |
| K03 | Moduł sterujący silnika |
| K04 | 2016-2018: Vacuum 2019: funkcja ostrzegania dostosowana do pieszych |
| K05 | Pusty |
| K06 | Pusty |
| K07 | Pusty |
| K08 | Pusty |
| K09 | Pusty |
| K10 | Pusty |
| K11 | Pusty |
| K12 | Reflektory |
| K13 | Pusty |
| K14 | Uruchom, korba |
| K15 | Odmgławiacz tylnej szyby |
| K16 | Przekaźnik klaksonu PCB |
| K17 | Pusty |
| K18 | Pusty |
| K19 | Przekaźnik PCB pompy płynu chłodzącego |
| K20 | Pusty |
| K21 | Pusty |
| K22 | Podkładka przednia |
| K23 | Pusty |
Lokalizacja skrzynki bezpieczników
Znajduje się na środku tylnego przedziału pod podłogą bagażnika.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przydział bezpieczników i przekaźników w bagażniku (2016-2019)
| Nie. | Stosowanie |
|---|---|
| F1 | 2016-2018: Pusty 2019: elektryczny fotel kierowcy |
| F2 | Pusty |
| F3 | Pusty |
| F4 | 2016-2018: Odkurzacz 2019: Kontrola lędźwiowa / klawiatura kierowcy |
| F5 | Ochrona pieszych |
| F6 | Wbudowany moduł ładowarki |
| F7 | Podgrzewane siedzenie przednie |
| F8 | Podgrzewane siedzenie przednie |
| F9 | Przełączniki drzwi/lusterek kierowcy |
| F10 | Pusty |
| F11 | Wzmacniacz |
| F12 | Podświetlenie przełącznika na kierownicy |
| F13 | Pusty |
| F14 | Pusty |
| F15 | Pusty |
| F 16 | Pusty |
| F17 | Pusty |
| F18 | Pusty |
| F19 | Wykrywanie przeszkód |
| F20 | Paliwo |
| F21 | Podgrzewane tylne siedzenie |
| F22 | Proste okna elektryczne |
| Przekaźnik | |
| K1 | Pusty |
| K2 | Pusty |
| K3 | Pusty |
| K4 | Pusty |
| K5 | Pusty |
