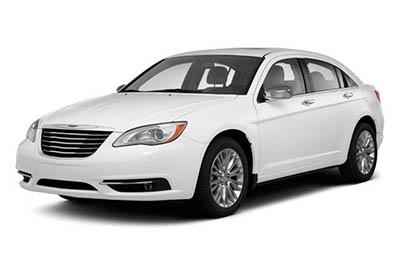

W tym artykule przyjrzymy się Chryslerowi 200 pierwszej generacji, produkowanym od 2011 do 2014 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Chryslera 200 z lat 2011, 2012, 2013 i 2014 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i poznasz więcej o przypisaniu każdego bezpiecznika (układ bezpieczników).
Układ bezpieczników Chrysler 200 2011-2014
Bezpieczniki zapalniczki (gniazdo zasilania) Chryslera 200 to bezpieczniki №11 ( gniazdo zasilania w środkowym podłokietniku) i №16 (2011) lub №13 (2012-2014) (zapalniczka) w skrzynce bezpieczników w komorze silnika .
Lokalizacja skrzynki bezpieczników
Zintegrowany moduł zasilania znajduje się w komorze silnika w pobliżu zespołu filtra powietrza.
To centrum zawiera bezpieczniki kasetowe i mini bezpieczniki.
Etykieta identyfikująca każdy element może być wydrukowana na wewnętrznej stronie okładki.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2011
Przyporządkowanie bezpieczników w zintegrowanym module zasilającym (2011)
| Wgłębienie | Bezpiecznik kasetowy | Mini bezpiecznik | Opis |
|---|---|---|---|
| jeden | 40 amperów zielony | – | Moduł Power Top (jeśli jest w wyposażeniu) |
| 2 | – | 20 amperów żółty | Moduł AWD |
| 3 | – | 10 amperów czerwony | Środkowe światło stopu (CHMSL)/przełącznik hamulca |
| 4 | – | 10 amperów czerwony | Stacyjka |
| pięć | – | 20 amperów żółty | Przyczepa – w zależności od wyposażenia |
| 6 | – | 10 amperów czerwony | Przełącznik elektrycznie sterowanego lusterka/sterowanie klimatem |
| 7 | – | 30 amperów zielony | Zapłon przy braku przeciągu (IOD) 1 |
| osiem | – | 30 amperów zielony | Zapłon z wykrywaniem ciągu (IOD) 2 |
| dziewięć | 40 amperów zielony | Zasilanie akumulatorowe – Fotele elektryczne – zależnie od wyposażenia / Pompa powietrza PZEV – zależnie od wyposażenia | |
| dziesięć | – | 20 amperów żółty | Tablica przyrządów / zamki elektryczne / oświetlenie wnętrza |
| jedenaście | – | 15 A niebieski | Możliwość wyboru gniazda zasilania (wewnątrz centralnego podłokietnika) |
| 12 | – | 20 amperów żółty | – |
| 13 | – | 20 amperów żółty | Zapłon |
| czternaście | – | 10 amperów czerwony | Panel |
| piętnaście | 40 amperów zielony | – | Przekaźnik wentylatora chłodnicy |
| szesnaście | – | 15 A poł. niebieski | Zapalniczka / szyberdach – jeśli jest w wyposażeniu |
| 17 | – | 10 amperów czerwony | Bezprzewodowy moduł sterujący (WCM) / zegar / moduł sterujący układu kierowniczego (SCM) |
| 18 | 40 amperów zielony | – | Przekaźnik automatycznego wyłączania (ASD) |
| dziewiętnaście | – | 20 amperów żółty | Wzmacniacz audio – jeśli jest w wyposażeniu |
| dwadzieścia | – | 15 A poł. niebieski | Radio |
| 21 | – | 10 amperów czerwony | Syrena – jeśli jest na wyposażeniu |
| 22 | – | 10 amperów czerwony | Zapłon – Sterowanie klimatyzacją / Uchwyt gorącego kubka – jeśli jest w wyposażeniu |
| 23 | – | 15 A poł. niebieski | Przekaźnik automatycznego wyłączania (ASD) 3 |
| 24 | – | 25 Naturalny | Szyberdach – jeśli jest w wyposażeniu |
| 25 | – | 10 amperów czerwony | Zapłon – Podgrzewane lusterka – jeśli są w wyposażeniu |
| 26 | – | 15 A poł. niebieski | Przekaźnik automatycznego wyłączania (ASD) 2 |
| 27 | – | 10 amperów czerwony | Zapłon — moduł klasyfikacji pasażerów (OCM) / sterownik urządzeń przytrzymujących pasażerów (ORC) |
| 28 | – | 10 amperów czerwony | Zapłon — moduł klasyfikacji pasażerów (OCM) / sterownik urządzeń przytrzymujących pasażerów (ORC) |
| 29 | – | – | Gorący samochód (bez bezpiecznika) |
| trzydzieści | – | 20 amperów żółty | Zapłon – Podgrzewane siedzenia – jeśli są w wyposażeniu |
| 31 | – | 10 amperów czerwony | Spryskiwacze reflektorów – jeśli dotyczy |
| 32 | 30 amperów różowy | – | Przekaźnik automatycznego wyłączania (ASD) 1 |
| 33 | – | 10 amperów czerwony | Zespół przełączników / złącze łącza diagnostycznego / moduł sterujący układu napędowego (PCM) |
| 34 | 30 amperów różowy | – | Moduł przeciwblokujący (ABS) — jeśli jest na wyposażeniu / Moduł elektronicznej kontroli stabilności (ESC) — jeśli jest na wyposażeniu |
| 35 | 40 amperów zielony | – | Moduł przeciwblokujący (ABS) — jeśli jest na wyposażeniu / Moduł elektronicznej kontroli stabilności (ESC) — jeśli jest na wyposażeniu |
| 36 | 30 amperów różowy | – | Moduł drzwi pasażera (PDM) / moduł drzwi kierowcy (DDM) |
| 37 | – | 25 Naturalny | Moduł Power Top (jeśli jest w wyposażeniu) |
2012, 2013 i 2014
Reklamy reklamowe
Przydział bezpieczników w zintegrowanym module zasilającym (2012-2014)
| Wgłębienie | Bezpiecznik kasetowy | Mini bezpiecznik | Opis |
|---|---|---|---|
| jeden | 40 amperów zielony | – | Moduł Power Top (jeśli jest w wyposażeniu) |
| 2 | – | 20 amperów żółty | Pompa próżniowa hamulca |
| 3 | 10 amperów czerwony | Środkowe światło stopu (CHMSL)/przełącznik hamulca | |
| 4 | – | 10 amperów czerwony | Stacyjka |
| pięć | – | 20 amperów żółty | Przyczepa – w zależności od wyposażenia |
| 6 | – | 10 amperów czerwony | Przełącznik elektrycznie sterowanego lusterka/sterowanie klimatem |
| 7 | – | 30 amperów zielony | Zapłon przy braku przeciągu (IOD) 1 |
| osiem | – | 30 amperów zielony | Zapłon z wykrywaniem ciągu (IOD) 2 |
| dziewięć | 40 amperów zielony | Zasilanie bateryjne – Fotele elektryczne – jeśli są w wyposażeniu | |
| dziesięć | 20 amperów żółty | Tablica przyrządów / zamki elektryczne / oświetlenie wnętrza | |
| jedenaście | 15 A niebieski | Możliwość wyboru gniazda zasilania (wewnątrz centralnego podłokietnika) | |
| 12 | – | 20 amperów żółty | – |
| 13 | – | 20 amperów żółty | Zapłon/zapalniczka |
| czternaście | – | 10 amperów czerwony | Panel |
| piętnaście | 40 amperów zielony | – | Przekaźnik wentylatora chłodnicy |
| szesnaście | – | 15 A poł. niebieski | Szyberdach – jeśli jest w wyposażeniu |
| 17 | 10 amperów czerwony | Bezprzewodowy moduł sterujący (WCM) / zegar / moduł sterujący układu kierowniczego (SCM) | |
| 18 | 40 amperów zielony | – | Przekaźnik automatycznego wyłączania (ASD) |
| dziewiętnaście | – | 20 amperów żółty | Wzmacniacz audio-jeśli jest w wyposażeniu |
| dwadzieścia | – | 15 A poł. niebieski | Radio |
| 21 | – | 10 amperów czerwony | Syrena – jeśli jest na wyposażeniu |
| 22 | 10 amperów czerwony | Zapłon – Sterowanie klimatyzacją / Uchwyt gorącego kubka – Jeśli jest w wyposażeniu | |
| 23 | – | 15 A poł. niebieski | Przekaźnik automatycznego wyłączania (ASD) 3 |
| 24 | – | 25 Naturalny | Szyberdach – jeśli jest w wyposażeniu |
| 25 | 10 amperów czerwony | Zapłon – Podgrzewane lusterka – Jeśli dotyczy | |
| 26 | – | 15 A poł. niebieski | Przekaźnik automatycznego wyłączania (ASD) 2 |
| 27 | 10 amperów czerwony | Zapłon — moduł klasyfikacji pasażerów (OCM) / sterownik urządzeń przytrzymujących pasażerów (ORC) | |
| 28 | 10 amperów czerwony | Zapłon — moduł klasyfikacji pasażerów (OCM) / sterownik urządzeń przytrzymujących pasażerów (ORC) | |
| 29 | – | – | Gorący samochód (bez bezpiecznika) |
| trzydzieści | – | 20 amperów żółty | Zapłon – Podgrzewane siedzenia – jeśli są w wyposażeniu |
| 31 | – | – | Zapasowy |
| 32 | 30 amperów różowy | – | Przekaźnik automatycznego wyłączania (ASD) 1 |
| 33 | 10 amperów czerwony | Zespół przełączników / złącze łącza diagnostycznego / moduł sterujący układu napędowego (PCM) | |
| 34 | 30 amperów różowy | Moduł przeciwblokujący (ABS) — jeśli jest na wyposażeniu / Moduł elektronicznej kontroli stabilności (ESC) — jeśli jest na wyposażeniu | |
| 35 | 40 amperów zielony | Moduł przeciwblokujący (ABS) — jeśli jest na wyposażeniu / Moduł elektronicznej kontroli stabilności (ESC) — jeśli jest na wyposażeniu | |
| 36 | 30 amperów różowy | Moduł drzwi pasażera (PDM) / moduł drzwi kierowcy (DDM) | |
| 37 | – | 25 Naturalny | Moduł Power Top (jeśli jest w wyposażeniu) |
