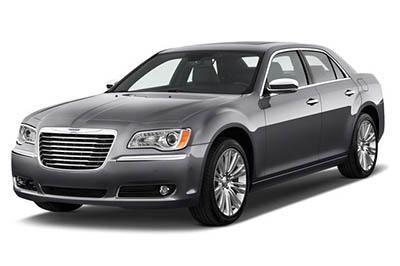

W tym artykule rozważymy drugą generację Chryslera 300 / 300C (Mk2 / LD), dostępnego od 2011 roku do dnia dzisiejszego. Chrysler 300/300C 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 i 2019 schematy skrzynek bezpieczników tutaj , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz dowiedz się więcej o przeznaczeniu każdego bezpiecznika (układ bezpieczników ).
Układ bezpieczników Chrysler 300/300C 2011-2019…
Bezpieczniki zapalniczki (gniazdka) Chryslera 300 / 300C to bezpieczniki nr 12 (zapalniczka, deska rozdzielcza i tylna konsola gniazdka), nr 38 (gniazdko w podłokietniku) w tylnym centrum dystrybucji energii ( w bagażniku)). Od 2015 r. – №12 (zapalniczka z tyłu konsoli środkowej podwójna USB / zapalniczka w desce rozdzielczej), №38 (gniazdo zasilania w podłokietniku / gniazdo zasilania w konsoli / koncentrator multimedialny konsoli (LD / LX), zasilanie gniazdo wewnątrz podłokietnika / konsoli media hub (LA)) i №61 (zapalniczka (LA)).
Lokalizacja skrzynki bezpieczników
Przednie centrum dystrybucji mocy znajduje się w komorze silnika.
Tylne centrum dystrybucji mocy znajduje się w bagażniku pod panelem dostępu do koła zapasowego.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2011, 2012
Przednie centrum dystrybucji mocy
Przydział bezpieczników w przednim centrum dystrybucji zasilania (2011, 2012)
| Wgłębienie | Bezpiecznik kasetowy | Mini bezpiecznik | Opis |
|---|---|---|---|
| jeden | – | – | Zapasowy |
| 2 | 40 amperów zielony | – | Wentylator chłodnicy nr 1 |
| 3 | 50 amperów czerwony | – | Wspomaganie kierownicy nr 1 |
| 4 | 30 amperów różowy | – | Wejście |
| pięć | 40 amperów zielony | – | Hamulce przeciwblokujące |
| 6 | – | – | Zapasowy |
| 7 | – | – | Zapasowy |
| osiem | – | – | Zapasowy |
| dziewięć | – | 20 amperów żółty | Moduł napędu na wszystkie koła – jeśli jest w wyposażeniu |
| dziesięć | – | 10 amperów czerwony | Bezpieczeństwo |
| jedenaście | – | 20 amperów żółty | Rogi |
| 12 | – | 10 amperów czerwony | Sprzęgło klimatyzacji |
| 13 | – | – | Bezpiecznik – Część zamienna |
| czternaście | – | 25 Naturalny | Hamulce przeciwblokujące |
| piętnaście | – | 25 Naturalny | Transmisja |
| szesnaście | – | – | Zapasowy |
| 18 | 50 amperów czerwony | – | Wentylator chłodnicy nr 2 |
| dziewiętnaście | 50 amperów czerwony | – | Wspomaganie kierownicy nr 2 |
| dwadzieścia | 30 amperów różowy | – | Silnik wycieraczek |
| 21 | 30 amperów różowy | – | Spryskiwacze reflektorów |
| 22 | – | – | Zapasowy |
| 23 | – | – | Zapasowy |
| 24 | – | – | Zapasowy |
| 28 | – | 25 Naturalny | Pompa paliwowa |
| 29 | – | 15 amperów niebieski | Skrzynia biegów / Manetka |
| trzydzieści | – | – | Zapasowy |
| 31 | – | 25 Naturalny | Moduł silnika |
| 32 | – | – | Zapasowy |
| 33 | – | – | Zapasowy |
| 34 | – | 25 Naturalny | Układ napędowy nr 1 |
| 35 | – | 20 amperów żółty | Układ napędowy nr 2 |
| 36 | – | 10 amperów czerwony | Moduł przeciwblokujący hamulca |
| 37 | – | 10 amperów czerwony | Sterownik silnika Rad / przekaźnik wentylatora |
| 38 | – | 10 amperów czerwony | Moduł poduszki powietrznej |
| 39 | 10 amperów czerwony | Moduł wspomagania kierownicy / przekaźnik sprzęgła AC | |
| 48 | – | 10 amperów czerwony | Moduł AWD / Odłączanie przedniej osi |
| 49 | – | – | Zapasowy |
| pięćdziesiąt | – | – | Zapasowy |
| 51 | – | 20 amperów żółty | Pompa próżniowa |
| 52 | – | – | Zapasowy |
| 53 | – | – | Zapasowy |
Reklamy reklamowe
Tylne centrum dystrybucji mocy
Przydział bezpieczników w tylnym centrum dystrybucji zasilania (2011, 2012)
| Wgłębienie | Bezpiecznik kasetowy | Mini bezpiecznik | Opis |
|---|---|---|---|
| 2 | 60 amperów żółty | – | Przedni zasilacz PDC nr 1 |
| 3 | – | – | Zapasowy |
| 4 | 60 amperów żółty | – | Przedni zasilacz PDC nr 2 |
| pięć | 30 amperów różowy | – | Szyberdach |
| 6 | 40 amperów zielony | – | Oświetlenie zewnętrzne # 1 |
| 7 | 40 amperów zielony | – | Oświetlenie zewnętrzne # 2 |
| osiem | 30 amperów różowy | – | Oświetlenie wnętrza / pompa spryskiwacza |
| dziewięć | 30 amperów różowy | – | Zamki elektryczne |
| dziesięć | 30 amperów różowy | – | Drzwi kierowcy |
| jedenaście | 30 amperów różowy | – | Drzwi pasażera |
| 12 | 20 amperów żółty | Zapalniczka, deska rozdzielcza i tylna konsola gniazdka elektrycznego | |
| piętnaście | 40 amperów zielony | – | Wentylator HVAC |
| szesnaście | – | – | Zapasowy |
| 17 | – | – | Zapasowy |
| 18 | – | – | Zapasowy |
| dziewiętnaście | – | – | Zapasowy |
| dwadzieścia | – | – | Zapasowy |
| 21 | – | – | Zapasowy |
| 22 | – | – | Zapasowy |
| 23 | – | 10 amperów czerwony | Drzwiczki paliwa/port diagnostyczny |
| 24 | – | 15 amperów niebieski | Ekran radia |
| 25 | – | 10 amperów czerwony | Monitor ciśnienia w oponach |
| 26 | – | – | Zapasowy |
| 27 | – | 25 Naturalny | Wzmacniacz |
| 31 | – | 25 Naturalny | Fotele elektryczne |
| 32 | – | 15 amperów niebieski | Moduł / klaster HVAC |
| 33 | – | 15 amperów niebieski | Stacyjka / moduł bezprzewodowy |
| 34 | – | 10 amperów czerwony | Kolumna kierownicy/moduł zegara |
| 35 | – | 10 amperów czerwony | Czujnik baterii |
| 36 | – | – | Zapasowy |
| 37 | – | 15 amperów niebieski | Radio |
| 38 | – | 20 amperów żółty | Gniazdo zasilania wewnątrz podłokietnika |
| 40 | – | – | Zapasowy |
| 41 | – | – | Zapasowy |
| 42 | 30 amperów różowy | – | Odszranianie z tyłu |
| 43 | – | 25 Naturalny | Podgrzewane tylne siedzenia / kierownica |
| 44 | – | 10 amperów czerwony | Wspomaganie parkowania / martwy punkt / kamera |
| 45 | – | 15 amperów niebieski | Klaster/lusterko wsteczne/kompas |
| 46 | – | 10 amperów czerwony | Adaptacyjny tempomat |
| 47 | – | 10 amperów czerwony | Adaptacyjne oświetlenie przednie |
| 48 | – | 20 amperów żółty | Zawieszenie aktywne |
| 49 | – | – | Zapasowy |
| pięćdziesiąt | – | – | Zapasowy |
| 51 | – | 20 amperów żółty | Podgrzewane fotele przednie |
| 52 | – | 10 amperów czerwony | Podgrzewane uchwyty na kubki / Podgrzewane przełączniki tylnych siedzeń |
| 53 | – | 10 amperów czerwony | Moduł HVAC/czujnik temperatury w samochodzie |
| 54 | – | – | Zapasowy |
| 55 | – | – | Zapasowy |
| 56 | – | – | Zapasowy |
| 57 | – | – | Zapasowy |
| 58 | – | 10 amperów czerwony | Moduł poduszki powietrznej |
| 59 | – | – | Zapasowy |
| 60 | – | – | Zapasowy |
| 61 | – | – | Zapasowy |
| 62 | – | – | Zapasowy |
| 63 | – | – | Zapasowy |
| 64 | – | 25 Naturalny | Tylne szyby |
| 65 | – | 10 amperów czerwony | Moduł poduszki powietrznej |
| 66 | – | – | Zapasowy |
| 67 | – | 15 amperów niebieski | Zmysł biegania |
| 68 | – | 15 amperów niebieski | Oświetlenie / Tylna osłona przeciwsłoneczna |
| 69 | – | – | Zapasowy |
| 70 | – | – | Zapasowy |
2013
Reklamy reklamowe
Przednie centrum dystrybucji mocy
Przyporządkowanie bezpieczników w przednim centrum dystrybucji zasilania (2013)
| Wgłębienie | Bezpiecznik kasetowy | Mini bezpiecznik | Opis |
|---|---|---|---|
| jeden | – | – | Zapasowy |
| 2 | 40 amperów zielony | – | Wentylator chłodnicy nr 1 |
| 3 | 50 amperów czerwony | – | Wspomaganie kierownicy nr 1 |
| 4 | 30 amperów różowy | – | Wejście |
| pięć | 40 amperów zielony | – | Hamulce przeciwblokujące |
| 6 | 25 Naturalny | – | Hamulce przeciwblokujące |
| 7 | – | – | Zapasowy |
| osiem | – | – | Zapasowy |
| dziewięć | 20 amperów żółty | Moduł napędu na wszystkie koła – jeśli jest w wyposażeniu | |
| dziesięć | – | 10 amperów czerwony | Bezpieczeństwo |
| jedenaście | – | 20 amperów żółty | Rogi |
| 12 | – | 10 amperów czerwony | Sprzęgło klimatyzacji |
| 13 | – | – | Zapasowy |
| czternaście | – | – | Zapasowy |
| piętnaście | – | 25 Naturalny | Transmisja |
| szesnaście | – | – | Zapasowy |
| 18 | 50 amperów czerwony | – | Wentylator chłodnicy nr 2 |
| dziewiętnaście | 50 amperów czerwony | – | Wspomaganie kierownicy nr 2 |
| dwadzieścia | 30 amperów różowy | – | Silnik wycieraczek |
| 21 | 30 amperów różowy | – | Spryskiwacze reflektorów |
| 22 | – | – | Zapasowy |
| 23 | – | – | Zapasowy |
| 24 | – | – | Zapasowy |
| 28 | 25 Naturalny | Pompa paliwowa | |
| 29 | – | 15 amperów niebieski | Dźwignia zmiany biegów |
| trzydzieści | – | – | Zapasowy |
| 31 | – | 25 Naturalny | Moduł silnika |
| 32 | – | – | Zapasowy |
| 33 | – | – | Zapasowy |
| 34 | – | 25 Naturalny | Układ napędowy nr 1 |
| 35 | – | 20 amperów żółty | Układ napędowy nr 2 |
| 36 | – | 10 amperów czerwony | Moduł przeciwblokujący hamulca |
| 37 | – | 10 amperów czerwony | Sterownik silnika Rad / przekaźnik wentylatora |
| 38 | – | 10 amperów czerwony | Moduł poduszki powietrznej |
| 39 | 10 amperów czerwony | Moduł wspomagania kierownicy / przekaźnik sprzęgła AC | |
| 48 | 10 amperów czerwony | Moduł AWD / Odłączanie przedniej osi | |
| 49 | – | – | Zapasowy |
| pięćdziesiąt | – | – | Zapasowy |
| 51 | – | 20 amperów żółty | Pompa próżniowa |
| 52 | – | – | Zapasowy |
| 53 | – | – | Zapasowy |
Reklamy reklamowe
Tylne centrum dystrybucji mocy
Przydział bezpieczników w tylnym centrum dystrybucji zasilania (2013)
| Wgłębienie | Bezpiecznik kasetowy | Mini bezpiecznik | Opis |
|---|---|---|---|
| 2 | 60 amperów żółty | – | Przedni zasilacz PDC nr 1 |
| 3 | – | – | Zapasowy |
| 4 | 60 amperów żółty | – | Przedni zasilacz PDC nr 2 |
| pięć | 30 amperów różowy | – | Szyberdach |
| 6 | 40 amperów zielony | – | Oświetlenie zewnętrzne # 1 |
| 7 | 40 amperów zielony | – | Oświetlenie zewnętrzne # 2 |
| osiem | 30 amperów różowy | – | Oświetlenie wnętrza / pompa spryskiwacza |
| dziewięć | 30 amperów różowy | – | Zamki elektryczne |
| dziesięć | 30 amperów różowy | – | Drzwi kierowcy |
| jedenaście | 30 amperów różowy | – | Drzwi pasażera |
| 12 | 20 amperów żółty | Zapalniczka, deska rozdzielcza i tylna konsola gniazdka elektrycznego | |
| piętnaście | 40 amperów zielony | – | Wentylator HVAC |
| szesnaście | – | – | Zapasowy |
| 17 | – | – | Zapasowy |
| 18 | – | – | Zapasowy |
| dziewiętnaście | – | – | Zapasowy |
| dwadzieścia | – | – | Zapasowy |
| 21 | – | – | Zapasowy |
| 22 | – | – | Zapasowy |
| 23 | – | 10 amperów czerwony | Drzwiczki paliwa/port diagnostyczny |
| 24 | – | 15 amperów niebieski | Ekran radia |
| 25 | – | 10 amperów czerwony | Monitor ciśnienia w oponach |
| 26 | – | – | Zapasowy |
| 27 | – | 25 Naturalny | Wzmacniacz |
| 31 | – | 25 Naturalny | Fotele elektryczne |
| 32 | – | 15 amperów niebieski | Moduł / klaster HVAC |
| 33 | – | 15 amperów niebieski | Stacyjka / moduł bezprzewodowy |
| 34 | – | 10 amperów czerwony | Kolumna kierownicy/moduł zegara |
| 35 | – | 10 amperów czerwony | Czujnik baterii |
| 36 | – | – | Zapasowy |
| 37 | – | 15 amperów niebieski | Radio |
| 38 | – | 20 amperów żółty | Gniazdo zasilania wewnątrz podłokietnika |
| 40 | – | – | Zapasowy |
| 41 | – | – | Zapasowy |
| 42 | 30 amperów różowy | – | Odszranianie z tyłu |
| 43 | – | 25 Naturalny | Podgrzewane tylne siedzenia / kierownica |
| 44 | – | 10 amperów czerwony | Wspomaganie parkowania / martwy punkt / kamera |
| 45 | – | 15 amperów niebieski | Klaster/lusterko wsteczne/kompas |
| 46 | – | 10 amperów czerwony | Adaptacyjny tempomat |
| 47 | – | 10 amperów czerwony | Adaptacyjne oświetlenie przednie |
| 48 | – | 20 amperów żółty | Zawieszenie aktywne |
| 49 | – | – | Zapasowy |
| pięćdziesiąt | – | – | Zapasowy |
| 51 | – | 20 amperów żółty | Podgrzewane fotele przednie |
| 52 | – | 10 amperów czerwony | Podgrzewane uchwyty na kubki / Podgrzewane przełączniki tylnych siedzeń |
| 53 | – | 10 amperów czerwony | Moduł HVAC/czujnik temperatury w samochodzie |
| 54 | – | – | Zapasowy |
| 55 | – | – | Zapasowy |
| 56 | – | – | Zapasowy |
| 57 | – | – | Zapasowy |
| 58 | – | 10 amperów czerwony | Moduł poduszki powietrznej |
| 59 | – | – | Zapasowy |
| 60 | – | – | Zapasowy |
| 61 | – | – | Zapasowy |
| 62 | – | – | Zapasowy |
| 63 | – | – | Zapasowy |
| 64 | – | 25 Naturalny | Tylne szyby |
| 65 | – | 10 amperów czerwony | Moduł poduszki powietrznej |
| 66 | – | – | Zapasowy |
| 67 | – | 15 amperów niebieski | Zmysł biegania |
| 68 | – | 15 amperów niebieski | Oświetlenie / Tylna osłona przeciwsłoneczna |
| 69 | – | – | Zapasowy |
| 70 | – | – | Zapasowy |
2014
Reklamy reklamowe
Przednie centrum dystrybucji mocy
Przydział bezpieczników w przednim centrum dystrybucji zasilania (2014)
| Wgłębienie | Bezpiecznik kasetowy | Mini bezpiecznik | Opis |
|---|---|---|---|
| jeden | – | – | Zapasowy |
| 2 | 40 amperów zielony | – | Wentylator chłodnicy nr 1 |
| 3 | 50 amperów czerwony | – | Wspomaganie kierownicy nr 1 |
| 4 | 30 amperów różowy | – | Wejście |
| pięć | 40 amperów zielony | – | Hamulce przeciwblokujące |
| 6 | 25 Naturalny | – | Hamulce przeciwblokujące |
| 7 | – | – | Zapasowy |
| osiem | – | – | Zapasowy |
| dziewięć | – | 20 amperów żółty | Moduł napędu na wszystkie koła – jeśli jest w wyposażeniu |
| dziesięć | – | 5 wzmacniaczy do opalania | Bezpieczeństwo |
| jedenaście | – | 20 amperów żółty | Rogi |
| 12 | – | 10 amperów czerwony | Sprzęgło klimatyzacji |
| 13 | – | – | Zapasowy |
| czternaście | – | – | Zapasowy |
| piętnaście | – | – | Zapasowy |
| szesnaście | – | – | Zapasowy |
| 18 | 50 amperów czerwony | – | Wentylator chłodnicy nr 2 |
| dziewiętnaście | 50 amperów czerwony | – | Wspomaganie kierownicy nr 2 |
| dwadzieścia | 30 amperów różowy | – | Silnik wycieraczek |
| 21 | 30 amperów różowy | – | Spryskiwacze reflektorów |
| 22 | – | – | Zapasowy |
| 23 | – | – | Zapasowy |
| 24 | – | – | Zapasowy |
| 28 | – | 25 Naturalny | Pompa paliwowa |
| 29 | – | 15 amperów niebieski | Dźwignia zmiany biegów |
| trzydzieści | – | – | Zapasowy |
| 31 | – | 25 Naturalny | Moduł silnika |
| 32 | – | – | Zapasowy |
| 33 | – | – | Zapasowy |
| 34 | – | 25 Naturalny | Układ napędowy nr 1 |
| 35 | – | 20 amperów żółty | Układ napędowy nr 2 |
| 36 | – | 10 amperów czerwony | Moduł przeciwblokujący hamulca |
| 37 | – | 10 amperów czerwony | Sterownik silnika Rad / przekaźnik wentylatora |
| 38 | – | 10 amperów czerwony | Moduł poduszki powietrznej |
| 39 | – | 10 amperów czerwony | Moduł wspomagania kierownicy / przekaźnik sprzęgła AC |
| 48 | – | 10 amperów czerwony | Moduł AWD / Odłączanie przedniej osi |
| 49 | – | – | Zapasowy |
| pięćdziesiąt | – | – | Zapasowy |
| 51 | – | 20 amperów żółty | Pompa próżniowa |
| 52 | – | – | Zapasowy |
| 53 | – | – | Zapasowy |
Reklamy reklamowe
Tylne centrum dystrybucji mocy
Przydział bezpieczników w tylnej rozdzielni elektrycznej (2014)
| Wgłębienie | Bezpiecznik kasetowy | Mini bezpiecznik | Opis |
|---|---|---|---|
| 2 | 60 amperów żółty | – | Przedni zasilacz PDC nr 1 |
| 3 | – | – | Zapasowy |
| 4 | 60 amperów żółty | – | Przedni zasilacz PDC nr 2 |
| pięć | 30 amperów różowy | – | Szyberdach |
| 6 | 40 amperów zielony | – | Oświetlenie zewnętrzne # 1 |
| 7 | 40 amperów zielony | – | Oświetlenie zewnętrzne # 2 |
| osiem | 30 amperów różowy | – | Oświetlenie wnętrza / pompa spryskiwacza |
| dziewięć | 30 amperów różowy | – | Zamki elektryczne |
| dziesięć | 30 amperów różowy | – | Drzwi kierowcy |
| jedenaście | 30 amperów różowy | – | Drzwi pasażera |
| 12 | 20 amperów żółty | Zapalniczka, deska rozdzielcza i tylna konsola gniazdka elektrycznego | |
| piętnaście | 40 amperów zielony | – | Wentylator HVAC |
| szesnaście | – | – | Zapasowy |
| 17 | – | – | Zapasowy |
| 18 | – | – | Zapasowy |
| dziewiętnaście | – | – | Zapasowy |
| dwadzieścia | – | – | Zapasowy |
| 21 | – | – | Zapasowy |
| 22 | – | – | Zapasowy |
| 23 | – | 10 amperów czerwony | Drzwiczki paliwa/port diagnostyczny |
| 24 | – | 15 amperów niebieski | Ekran radia |
| 25 | – | 10 amperów czerwony | Monitor ciśnienia w oponach |
| 26 | – | – | Zapasowy |
| 27 | – | 25 Naturalny | Wzmacniacz |
| 31 | – | 25 Naturalny | Fotele elektryczne |
| 32 | – | 15 amperów niebieski | Moduł / klaster HVAC |
| 33 | – | 15 amperów niebieski | Stacyjka / moduł bezprzewodowy |
| 34 | – | 10 amperów czerwony | Kolumna kierownicy/moduł zegara |
| 35 | – | 10 amperów czerwony | Czujnik baterii |
| 36 | – | – | Zapasowy |
| 37 | – | 15 amperów niebieski | Radio |
| 38 | – | 20 amperów żółty | Gniazdo zasilania wewnątrz podłokietnika |
| 40 | – | – | Zapasowy |
| 41 | – | – | Zapasowy |
| 42 | 30 amperów różowy | – | Odszranianie z tyłu |
| 43 | – | 25 Naturalny | Podgrzewane tylne siedzenia / kierownica |
| 44 | – | 10 amperów czerwony | Wspomaganie parkowania / martwy punkt / kamera |
| 45 | – | 15 amperów niebieski | Klaster/lusterko wsteczne/kompas |
| 46 | – | 10 amperów czerwony | Adaptacyjny tempomat |
| 47 | – | 10 amperów czerwony | Adaptacyjne oświetlenie przednie |
| 48 | – | 20 amperów żółty | Zawieszenie aktywne |
| 49 | – | – | Zapasowy |
| pięćdziesiąt | – | – | Zapasowy |
| 51 | – | 20 amperów żółty | Podgrzewane fotele przednie |
| 52 | – | 10 amperów czerwony | Podgrzewane uchwyty na kubki / Podgrzewane przełączniki tylnych siedzeń |
| 53 | – | 10 amperów czerwony | Moduł HVAC/czujnik temperatury w samochodzie |
| 54 | – | – | Zapasowy |
| 55 | – | – | Zapasowy |
| 56 | – | – | Zapasowy |
| 57 | – | – | Zapasowy |
| 58 | – | 10 amperów czerwony | Moduł poduszki powietrznej |
| 59 | – | – | Zapasowy |
| 60 | – | – | Zapasowy |
| 61 | – | – | Zapasowy |
| 62 | – | – | Zapasowy |
| 63 | – | – | Zapasowy |
| 64 | – | 25 Naturalny | Tylne szyby |
| 65 | – | 10 amperów czerwony | Moduł poduszki powietrznej |
| 66 | – | – | Zapasowy |
| 67 | – | 15 amperów niebieski | Zmysł biegania |
| 68 | – | 15 amperów niebieski | Oświetlenie / Tylna osłona przeciwsłoneczna |
| 69 | – | – | Zapasowy |
| 70 | – | – | Zapasowy |
2015
Reklamy reklamowe
Przednie centrum dystrybucji mocy
Przyporządkowanie bezpieczników w przednim centrum dystrybucji zasilania (2015)
| Wgłębienie | Bezpiecznik kasetowy | Mini bezpiecznik | Opis |
|---|---|---|---|
| jeden | – | – | Bezpiecznik – Część zamienna |
| 2 | 40 amperów zielony | – | Wentylator chłodnicy nr 1 – jeśli jest na wyposażeniu |
| 3 | 50 amperów czerwony | – | #1 Wspomaganie kierownicy/wentylator chłodnicy (6,2 l z doładowaniem) — jeśli jest na wyposażeniu |
| 4 | 30 amperów różowy | – | Wejście |
| pięć | 40 amperów zielony | – | Elektroniczna kontrola stabilności |
| 6 | 30 amperów różowy | – | Elektroniczna kontrola stabilności |
| 7 | – | – | Bezpiecznik – Część zamienna |
| osiem | 20 amperów niebieski | – | Zapłon policyjny / ACC # 2 |
| dziewięć | – | 20 amperów żółty | Moduł napędu na wszystkie koła – jeśli jest w wyposażeniu |
| dziesięć | – | 10 amperów czerwony | Bezpieczeństwo – Jeśli jest na wyposażeniu / Lampa pod maską – Policja |
| jedenaście | – | 20 amperów żółty | Rogi |
| 12 | – | 10 amperów czerwony | Sprzęgło klimatyzacji |
| 13 | – | – | Bezpiecznik – Część zamienna |
| czternaście | – | – | Bezpiecznik – Część zamienna |
| piętnaście | – | 20 amperów żółty | Lewy HID – jeśli jest w wyposażeniu |
| szesnaście | – | 20 amperów żółty | Prawy HID – jeśli jest na wyposażeniu |
| 18 | 50 amperów czerwony | – | Wentylator chłodnicy nr 2 – jeśli jest na wyposażeniu |
| dziewiętnaście | 50 amperów czerwony | – | # 2 Wspomaganie kierownicy / wentylator chłodnicy (doładowanie 6,2 l) |
| dwadzieścia | 30 amperów różowy | – | Silnik wycieraczek |
| 21 | 30 amperów różowy | – | Spryskiwacze reflektorów – w zależności od wyposażenia/mocy policyjnej |
| 22 | 40 A zielony / 20 A niebieski – policja | – | Pompa chłodzenia silnika (6,2 l z doładowaniem) / nr 3 Police Bat Power – jeśli jest na wyposażeniu |
| 23 | 20 amperów niebieski | – | # 1 Jedzenie dla nietoperzy policyjnych – jeśli jest na wyposażeniu |
| 24 | 20 amperów niebieski | – | # 3 Jedzenie dla nietoperzy policyjnych – jeśli jest na wyposażeniu |
| 28 | – | – | Bezpiecznik – Część zamienna |
| 29 | – | 15 amperów niebieski | Moduł sterowania transmisją (policja LA / LD) |
| trzydzieści | – | – | Bezpiecznik – Część zamienna |
| 31 | – | 25 Clair | Moduł silnika |
| 32 | – | – | Bezpiecznik – Część zamienna |
| 33 | – | – | Bezpiecznik – Część zamienna |
| 34 | – | 25 Clair | Układ napędowy nr 1 |
| 35 | – | 20 amperów żółty | Układ napędowy nr 2 |
| 36 | – | 10 amperów czerwony | Moduł przeciwblokujący hamulca |
| 37 | – | 10 amperów czerwony | Sterownik silnika / przekaźnik wentylatora rad – jeśli jest na wyposażeniu |
| 38 | – | 10 amperów czerwony | Moduł poduszki powietrznej |
| 39 | – | 10 amperów czerwony | Moduł wspomagania kierownicy / przekaźnik sprzęgła AC |
| 48 | – | 10 amperów czerwony | Moduł AWD / Odłącznik przedniej osi (LX) / Rejs adaptacyjny (LA) — zależnie od wyposażenia |
| 49 | – | – | Bezpiecznik – Część zamienna |
| pięćdziesiąt | – | – | Bezpiecznik – Część zamienna |
| 51 | – | 20 amperów żółty | Pompa próżniowa |
| 52 | – | 5 wzmacniaczy do opalania | Rejs adaptacyjny (LD / LX) – jeśli jest w wyposażeniu |
| 53 | – | – | Bezpiecznik – Część zamienna |
Reklamy reklamowe
Tylne centrum dystrybucji mocy
Przydział bezpieczników w tylnym centrum dystrybucji zasilania (2015)
| Wgłębienie | Bezpiecznik kasetowy | Mini bezpiecznik | Opis |
|---|---|---|---|
| 2 | 60 amperów żółty | – | Przedni zasilacz PDC nr 1 |
| 3 | – | – | Bezpiecznik – Część zamienna |
| 4 | 60 amperów żółty | – | Przedni zasilacz PDC nr 2 |
| pięć | 30 amperów różowy | – | Lampa do szyberdachu / kopuły – Police |
| 6 | 40 amperów zielony | – | Oświetlenie zewnętrzne # 1 |
| 7 | 40 amperów zielony | – | Oświetlenie zewnętrzne # 2 |
| osiem | 30 amperów różowy | – | Oświetlenie wewnętrzne |
| dziewięć | 40 amperów zielony | – | Zamki elektryczne |
| dziesięć | 30 amperów różowy | – | Moduł sterujący drzwi kierowcy |
| jedenaście | 30 amperów różowy | – | Moduł sterowania drzwiami pasażera |
| 12 | – | 20 amperów żółty | Podwójna tylna konsola środkowa USB / zapalniczka IP – jeśli jest w wyposażeniu |
| piętnaście | 40 amperów zielony | – | Wentylator HVAC |
| szesnaście | 20 amperów niebieski | – | Lampa punktowa lewa – policja |
| 17 | – | – | Bezpiecznik – Część zamienna |
| 18 | 30 amperów różowy | – | Mod sieciowy interfejs – Policja |
| dziewiętnaście | – | – | Bezpiecznik – Część zamienna |
| dwadzieścia | – | – | Bezpiecznik – Część zamienna |
| 21 | 30 A różowy (doładowanie 6,2 l) 25 A przezroczysty (LD STD) | Pompa paliwa (doładowanie 6,2 l) Pompa paliwa (LD STD) | |
| 22 | – | 20 Żółty – Policja 10 Czerwony – LA | Prawe miejsce – Zintegrowana centralna bateria Police – LA |
| 23 | – | 10 amperów czerwony | Drzwiczki paliwa/port diagnostyczny |
| 24 | – | 15 amperów niebieski | Zintegrowana bateria centralna -LD / LX |
| 25 | – | 10 amperów czerwony | Monitor ciśnienia w oponach |
| 26 | 15 A Niebieski – LD / LX 25 A Bezbarwny – LA 30 A Zielony – LA 6.2L Supercharged | Skrzynia biegów / elektroniczny moduł zmiany biegów (LD / LX) Pompa paliwa (LA) Pompa paliwa (LA 6,2 l z doładowaniem) | |
| 27 | – | 25 Clair | Wzmacniacz – jeśli jest w wyposażeniu |
| 31 | – | Wyłącznik obwodu 25 A | Fotele elektryczne |
| 32 | – | 15 amperów niebieski | Moduł / klaster HVAC |
| 33 | 15 amperów niebieski | Wyłącznik zapłonu/moduł koncentratora RF/kolumna kierownicy Lock-LX, jeśli jest na wyposażeniu; | |
| 34 | – | 10 amperów czerwony | Moduł kolumny kierownicy / zegar / zapas – Policja |
| 35 | – | 5 wzmacniaczy do opalania | Czujnik baterii |
| 36 | – | 15 amperów niebieski | Elektroniczny zawór wydechowy – jeśli jest na wyposażeniu |
| 37 | – | 20 amperów żółty | Radio |
| 38 | 15 A Niebieski – LD / LX 20 A Żółty – LA | Gniazdo zasilania konsoli / koncentrator multimedialny konsoli (LD / LX) Gniazdo zasilania w podłokietniku konsoli / koncentrator multimedialny (LA) | |
| 40 | – | – | Bezpiecznik – Część zamienna |
| 41 | – | – | Bezpiecznik – Część zamienna |
| 42 | 30 amperów różowy | – | Odszranianie z tyłu |
| 43 | – | 20 amperów żółty | Podgrzewane tylne siedzenia/moduł kierownicy |
| 44 | – | 10 amperów czerwony | Wspomaganie parkowania/martwe pole/kamera cofania |
| 45 | 15 amperów niebieski | Klaster/lusterko wsteczne/kompas (LDLX)/czujnik wilgotności | |
| 46 | – | – | Bezpiecznik – Część zamienna |
| 47 | 10 amperów czerwony | Adaptacyjne oświetlenie przednie / automatyczne światła drogowe / światła do jazdy dziennej — jeśli są na wyposażeniu | |
| 48 | – | 20 amperów żółty | Zawieszenie aktywne – SRT |
| 49 | – | – | Bezpiecznik – Część zamienna |
| pięćdziesiąt | – | – | Bezpiecznik – Część zamienna |
| 51 | – | 20 amperów żółty | Podgrzewane fotele przednie – jeśli są na wyposażeniu |
| 52 | 10 amperów czerwony | Podgrzewane uchwyty na kubki / podgrzewane przełączniki tylnych siedzeń – jeśli są na wyposażeniu | |
| 53 | – | 10 amperów czerwony | Moduł HVAC/czujnik temperatury w samochodzie |
| 54 | – | 10 amperów czerwony | Moduł poduszki powietrznej (LA) |
| 55 | – | – | Bezpiecznik – Część zamienna |
| 56 | – | – | Bezpiecznik – Część zamienna |
| 57 | – | – | Bezpiecznik – Część zamienna |
| 58 | – | 10 amperów czerwony | Moduł poduszki powietrznej (LD / LX) |
| 59 | – | 20 amperów żółty | Regulowane pedały – Policja |
| 60 | – | 5 wzmacniaczy do opalania | Podgrzewane dysze spryskiwaczy (LD) |
| 61 | – | 20 amperów żółty | Zapalniczka (LA) – jeśli jest w wyposażeniu |
| 62 | – | – | Bezpiecznik – Część zamienna |
| 63 | – | – | Bezpiecznik – Część zamienna |
| 64 | – | Wyłącznik obwodu 25 A | Szyby tylne (LD / LX) |
| 65 | – | 10 amperów czerwony | Moduł poduszki powietrznej |
| 66 | – | – | Bezpiecznik – Część zamienna |
| 67 | – | 10 amperów czerwony | Czujnik deszczu i światła / szyberdach |
| 68 | 10 amperów czerwony | Podwójne gniazdo zasilania USB – tylna osłona przeciwsłoneczna R / A Sense (LD / LX) (LD / LX) | |
| 69 | – | – | Bezpiecznik – Część zamienna |
| 70 | – | – | Bezpiecznik – Część zamienna |
2016
Reklamy reklamowe
Przednie centrum dystrybucji mocy
Przydział bezpieczników w przednim centrum dystrybucji zasilania (2016)
| Wgłębienie | Bezpiecznik kasetowy | Mini bezpiecznik | Opis |
|---|---|---|---|
| jeden | – | – | Bezpiecznik – Część zamienna |
| 2 | 40 amperów zielony | – | Wentylator chłodnicy nr 1 — (6,2 l bez doładowania) |
| 3 | 50 amperów czerwony | Elektryczne wspomaganie kierownicy nr 1 — zależnie od wyposażenia/wentylator chłodnicy (doładowanie 6,2 l) — zależnie od wyposażenia | |
| 4 | 30 amperów różowy | – | Wejście |
| pięć | 40 amperów zielony | – | Elektroniczna kontrola stabilności |
| 6 | 30 amperów różowy | – | Elektroniczna kontrola stabilności |
| 7 | 20 amperów niebieski | – | Zapłon policyjny / ACC # 1 |
| osiem | 20 amperów niebieski | – | Zapłon policyjny / ACC # 2 |
| dziewięć | – | 20 amperów żółty | Moduł napędu na wszystkie koła – jeśli jest w wyposażeniu |
| dziesięć | – | 10 amperów czerwony | Bezpieczeństwo – Jeśli jest na wyposażeniu / Lampa pod maską – Policja |
| jedenaście | – | 20 amperów żółty | Rogi |
| 12 | – | 10 amperów czerwony | Sprzęgło klimatyzacji |
| 13 | – | – | Bezpiecznik – Część zamienna |
| czternaście | – | – | Bezpiecznik – Część zamienna |
| piętnaście | – | 20 amperów żółty | Lewy HID – jeśli jest w wyposażeniu |
| szesnaście | – | 20 amperów żółty | Prawy HID – jeśli jest na wyposażeniu |
| 18 | 50 amperów czerwony | – | Wentylator chłodnicy nr 2 – (6,2 l bez doładowania) |
| dziewiętnaście | 50 amperów czerwony | – | Elektryczne wspomaganie kierownicy nr 2 — zależnie od wyposażenia/wentylator chłodnicy (doładowanie 6,2 l) |
| dwadzieścia | 30 amperów różowy | – | Silnik wycieraczek |
| 21 | 30 Różowy 20 Niebieski – Policja | Spryskiwacz reflektorów – jeśli jest w wyposażeniu Zasilanie kija policyjnego nr 2 | |
| 22 | 40 A zielony / 20 A niebieski – policja | Pompa chłodzenia silnika (6,2 l z doładowaniem) / # 3 Police Bat Power | |
| 23 | 20 amperów niebieski | – | # 1 Karmienie nietoperzy policyjnych |
| 24 | 20 amperów niebieski | – | Zapłon policyjny/zasilacz ACC #3 |
| 28 | – | – | Bezpiecznik – Część zamienna |
| 29 | 15 amperów niebieski | Moduł sterowania skrzynią biegów (Challenger / Charger Police) / Elektroniczny moduł zmiany biegów (Challenger) | |
| trzydzieści | – | – | Bezpiecznik – Część zamienna |
| 31 | – | 25 Clair | Moduł silnika |
| 32 | – | – | Bezpiecznik – Część zamienna |
| 33 | – | – | Bezpiecznik – Część zamienna |
| 34 | – | 25 Clair | Układ napędowy nr 1 |
| 35 | – | 20 amperów żółty | Układ napędowy nr 2 |
| 36 | – | 10 amperów czerwony | Moduł przeciwblokujący hamulca |
| 37 | 10 amperów czerwony | Sterownik silnika / Przekaźnik wentylatora Rad (ładowarka / 300) / Moduł elektrycznego wspomagania kierownicy (ładowarka / 300) / Przekaźnik pompy paliwa (ładowarka / 300) / 5-biegowa | |
| 38 | – | 10 amperów czerwony | Moduł poduszki powietrznej |
| 39 | 10 amperów czerwony | EPS (protest) / EHPS (policja) / przekaźnik sprzęgła AC / przekaźnik pompy próżniowej / przekaźnik pompy paliwa (protest) / przekaźnik wentylatora Rad (protest) | |
| 48 | 10 amperów czerwony | Moduł AWD (ładowarka / 300) / odłączanie przedniej osi (ładowarka / 300) / adaptacyjny tempomat (Challenger) – jeśli jest na wyposażeniu | |
| 49 | – | – | Bezpiecznik – Część zamienna |
| pięćdziesiąt | – | – | Bezpiecznik – Część zamienna |
| 51 | – | 20 amperów żółty | Pompa próżniowa |
| 52 | – | 5 wzmacniaczy do opalania | Rejs adaptacyjny (ładowarka / 300) – jeśli jest na wyposażeniu |
| 53 | – | – | Bezpiecznik – Część zamienna |
Reklamy reklamowe
Tylne centrum dystrybucji mocy
Przydział bezpieczników w tylnej rozdzielni elektrycznej (2016)
| Wgłębienie | Bezpiecznik kasetowy | Mini bezpiecznik | Opis |
|---|---|---|---|
| 2 | 60 amperów żółty | – | Przedni zasilacz PDC nr 1 |
| 3 | – | – | Bezpiecznik – Część zamienna |
| 4 | 60 amperów żółty | – | Przedni zasilacz PDC nr 2 |
| pięć | 30 Różowy 20 Niebieski – Policja | – | Lampa do szyberdachu / kopuły – Police |
| 6 | 40 amperów zielony | – | Oświetlenie zewnętrzne # 1 |
| 7 | 40 amperów zielony | – | Oświetlenie zewnętrzne # 2 |
| osiem | 30 amperów różowy | – | Oświetlenie wewnętrzne |
| dziewięć | 40 amperów zielony | – | Zamki elektryczne |
| dziesięć | 30 amperów różowy | – | Moduł sterujący drzwi kierowcy |
| jedenaście | 30 amperów różowy | – | Moduł sterowania drzwiami pasażera |
| 12 | 20 amperów żółty | Podwójna tylna konsola środkowa USB / zapalniczka IP – jeśli jest w wyposażeniu | |
| piętnaście | 40 amperów zielony | – | Wentylator HVAC |
| szesnaście | 20 amperów niebieski | – | Lampa punktowa lewa – policja |
| 17 | – | – | Bezpiecznik – Część zamienna |
| 18 | 30 amperów różowy | Mod sieciowy interfejs – Policja | |
| dziewiętnaście | – | – | Bezpiecznik – Część zamienna |
| dwadzieścia | – | – | Bezpiecznik – Część zamienna |
| 21 | 30 amperów różowy | – | Pompa paliwowa |
| 22 | – | 20 Żółty – Policja | Właściwe miejsce – Policja |
| 23 | – | 10 amperów czerwony | Drzwiczki paliwa/port diagnostyczny |
| 24 | – | 10 amperów czerwony | Zintegrowana bateria centralna |
| 25 | – | 10 amperów czerwony | Monitor ciśnienia w oponach |
| 26 | 15 amperów niebieski | Moduł skrzyni biegów Cygnus (ładowarka / 300) / moduł elektronicznej zmiany biegów (ładowarka / 300) | |
| 27 | – | 25 Clair | Wzmacniacz – jeśli jest w wyposażeniu |
| 31 | – | Wyłącznik obwodu 25 A | Fotele elektryczne – jeśli są na wyposażeniu |
| 32 | – | 15 amperów niebieski | Moduł / klaster HVAC |
| 33 | 15 amperów niebieski | Wyłącznik zapłonu/moduł piasty RF/blokada kolumny kierownicy (300) — jeśli jest na wyposażeniu | |
| 34 | – | 10 amperów czerwony | Kolumna kierownicy / moduł zegara (300) |
| 35 | – | 5 wzmacniaczy do opalania | Czujnik baterii |
| 36 | – | 15 amperów niebieski | Elektroniczny zawór wydechowy – jeśli jest na wyposażeniu |
| 37 | – | 20 amperów żółty | Radio |
| 38 | – | 20 amperów żółty | Gniazdo zasilania wewnątrz podłokietnika / koncentratora multimedialnego |
| 40 | – | – | Bezpiecznik – Część zamienna |
| 41 | – | – | Bezpiecznik – Część zamienna |
| 42 | 30 amperów różowy | – | Odszranianie z tyłu |
| 43 | 20 amperów żółty | Komfortowy fotel i moduł kierownicy (podgrzewana kierownica / podgrzewane siedzenia RR) | |
| 44 | – | 10 amperów czerwony | Wspomaganie parkowania/martwe pole/kamera cofania |
| 45 | 15 amperów niebieski | Klaster/lusterko wsteczne/kompas (ładowarka/300)/czujnik wilgotności | |
| 46 | – | – | Bezpiecznik – Część zamienna |
| 47 | 10 amperów czerwony | Adaptacyjne oświetlenie przednie / automatyczne światła drogowe / światła do jazdy dziennej — jeśli są na wyposażeniu | |
| 48 | – | 20 amperów żółty | Aktywne zawieszenie – jeśli jest w wyposażeniu |
| 49 | – | – | Bezpiecznik – Część zamienna |
| pięćdziesiąt | – | – | Bezpiecznik – Część zamienna |
| 51 | – | 20 amperów żółty | Podgrzewane fotele przednie – jeśli są na wyposażeniu |
| 52 | 10 amperów czerwony | Podgrzewane uchwyty na kubki / podgrzewane przełączniki tylnych siedzeń – jeśli są na wyposażeniu | |
| 53 | – | 10 amperów czerwony | Moduł HVAC/czujnik temperatury w pojeździe |
| 54 | – | – | Bezpiecznik – Część zamienna |
| 55 | – | – | Bezpiecznik – Część zamienna |
| 56 | – | – | Bezpiecznik – Część zamienna |
| 57 | – | – | Bezpiecznik – Część zamienna |
| 58 | – | 10 amperów czerwony | Moduł poduszki powietrznej |
| 59 | – | 20 amperów żółty | Regulowane pedały – Policja |
| 60 | – | 5 wzmacniaczy do opalania | Podgrzewane dysze spryskiwaczy (ładowarka) |
| 61 | – | – | Bezpiecznik – Część zamienna |
| 62 | – | – | Bezpiecznik – Część zamienna |
| 63 | – | – | Bezpiecznik – Część zamienna |
| 64 | – | Wyłącznik obwodu 25 A | Szyby tylne (ładowarka / 300) |
| 65 | – | 10 amperów czerwony | Moduł poduszki powietrznej |
| 66 | – | – | Bezpiecznik – Część zamienna |
| 67 | 10 amperów czerwony | Czujnik deszczu i światła / szyberdach / lusterko wewnętrzne RR / oświetlenie gniazda zasilania (konsola środkowa) / przekaźnik wyścigu policyjnego | |
| 68 | 10 amperów czerwony | Podwójne gniazdo zasilania USB -R / A Sense (ładowarka / 300) Tylna osłona przeciwsłoneczna (ładowarka / 300) | |
| 69 | – | – | Bezpiecznik – Część zamienna |
| 70 | – | – | Bezpiecznik – Część zamienna |
2017
Reklamy reklamowe
Przednie centrum dystrybucji mocy
Przydział bezpieczników w przednim centrum dystrybucji zasilania (2017)
| Wgłębienie | Bezpiecznik kasetowy | Mini bezpiecznik | Opis |
|---|---|---|---|
| jeden | – | – | Bezpiecznik – Część zamienna |
| 2 | 40 amperów zielony | – | Wentylator chłodnicy nr 1 — (6,2 l bez doładowania) |
| 3 | 50 amperów czerwony | Elektryczne wspomaganie kierownicy nr 1 — zależnie od wyposażenia/wentylator chłodnicy (doładowanie 6,2 l) — zależnie od wyposażenia | |
| 4 | 30 amperów różowy | – | Wejście |
| pięć | 40 amperów zielony | – | Hamulec przeciwblokujący |
| 6 | 30 amperów różowy | – | Hamulec przeciwblokujący |
| 7 | 20 amperów niebieski | – | Zapłon policyjny / ACC # 1 |
| osiem | 20 amperów niebieski | – | Zapłon policyjny / ACC # 2 |
| dziewięć | – | 20 amperów żółty | Moduł napędu na wszystkie koła – jeśli jest w wyposażeniu |
| dziesięć | – | 10 amperów czerwony | Intrusion MOD (300) / Lampa pod maską – Policja |
| jedenaście | – | 20 amperów żółty | Rogi |
| 12 | – | 10 amperów czerwony | Sprzęgło klimatyzacji |
| 13 | – | – | Bezpiecznik – Część zamienna |
| czternaście | – | – | Bezpiecznik – Część zamienna |
| piętnaście | – | 20 amperów żółty | Lewy HID – jeśli jest w wyposażeniu |
| szesnaście | – | 20 amperów żółty | Prawy HID – jeśli jest na wyposażeniu |
| 18 | 50 amperów czerwony | – | Wentylator chłodnicy nr 2 – (6,2 l bez doładowania) |
| dziewiętnaście | 50 amperów czerwony | – | Elektryczne wspomaganie kierownicy nr 2 — zależnie od wyposażenia/wentylator chłodnicy nr 2 (doładowanie 6,2 l) |
| dwadzieścia | 30 amperów różowy | – | Silnik wycieraczek |
| 21 | 30 Różowy 20 Niebieski – Policja | Spryskiwacz reflektorów – jeśli jest w wyposażeniu Zasilanie kija policyjnego nr 2 | |
| 22 | 40 A zielony / 20 A niebieski – policja | Pompa chłodzenia silnika (6,2 l z doładowaniem) / # 3 Police Bat Power | |
| 23 | 20 amperów niebieski | – | # 1 Karmienie nietoperzy policyjnych |
| 24 | 20 amperów niebieski | – | Zapłon policyjny/zasilacz ACC #3 |
| 28 | – | – | Bezpiecznik – Część zamienna |
| 29 | – | 15 amperów niebieski | Moduł sterowania transmisją (policja Challenger / Charger) |
| trzydzieści | – | – | Bezpiecznik – Część zamienna |
| 31 | – | 25 Clair | Moduł silnika |
| 32 | – | – | Bezpiecznik – Część zamienna |
| 33 | – | – | Bezpiecznik – Część zamienna |
| 34 | – | 25 Clair | ZASILANIE ASD # 1 |
| 35 | – | 20 amperów żółty | ZASILANIE ASD # 2 |
| 36 | – | 10 amperów czerwony | Moduł przeciwblokujący hamulca |
| 37 | – | 10 amperów czerwony | Sterownik silnika Rad / przekaźnik wentylatora (ładowarka / 300) |
| 38 | – | 10 amperów czerwony | Moduł poduszki powietrznej |
| 39 | – | 10 amperów czerwony | Przekaźnik sprzęgła EPS / AC / przekaźnik pompy próżniowej |
| 48 | – | 10 amperów czerwony | Moduł AWD/odłącznik przedniej osi — zależnie od wyposażenia |
| 49 | – | – | Bezpiecznik – Część zamienna |
| pięćdziesiąt | – | – | Bezpiecznik – Część zamienna |
| 51 | – | 20 amperów żółty | Pompa próżniowa |
| 52 | – | 5 wzmacniaczy do opalania | Rejs adaptacyjny – w zależności od wyposażenia |
| 53 | – | – | Bezpiecznik – Część zamienna |
Reklamy reklamowe
Tylne centrum dystrybucji mocy
Przydział bezpieczników w tylnej rozdzielni elektrycznej (2017)
| Wgłębienie | Bezpiecznik kasetowy | Mini bezpiecznik | Opis |
|---|---|---|---|
| 2 | 60 amperów żółty | – | Przedni zasilacz PDC nr 1 |
| 3 | – | – | Bezpiecznik – Część zamienna |
| 4 | 60 amperów żółty | – | Przedni zasilacz PDC nr 2 |
| pięć | 30 Różowy 20 Niebieski – Policja | – | Lampa do szyberdachu / kopuły – Police |
| 6 | 40 amperów zielony | – | Oświetlenie zewnętrzne # 1 |
| 7 | 40 amperów zielony | – | Oświetlenie zewnętrzne # 2 |
| osiem | 30 amperów różowy | – | Oświetlenie wewnętrzne |
| dziewięć | 40 amperów zielony | – | Zamki elektryczne |
| dziesięć | 30 amperów różowy | – | Moduł sterujący drzwi kierowcy |
| jedenaście | 30 amperów różowy | – | Moduł sterowania drzwiami pasażera |
| 12 | – | 20 amperów żółty | Podwójna tylna konsola środkowa USB / zapalniczka IP – jeśli jest w wyposażeniu |
| piętnaście | 40 amperów zielony | – | Wentylator HVAC |
| szesnaście | 20 amperów niebieski | – | Lampa punktowa lewa – policja |
| 17 | – | – | Bezpiecznik – Część zamienna |
| 18 | 30 amperów różowy | – | VISM MOD – Policja |
| dziewiętnaście | – | – | Bezpiecznik – Część zamienna |
| dwadzieścia | – | – | Bezpiecznik – Część zamienna |
| 21 | 30 amperów różowy | – | Pompa paliwowa |
| 22 | – | 20 Żółty – Policja | Właściwe miejsce – Policja |
| 23 | – | 10 amperów czerwony | Drzwiczki paliwa/port diagnostyczny |
| 24 | – | 10 amperów czerwony | Zintegrowana bateria centralna |
| 25 | – | 10 amperów czerwony | Monitor ciśnienia w oponach |
| 26 | 15 amperów niebieski | Moduł transmisji (ładowarka / 300) / pompa paliwa | |
| 27 | – | 25 Clair | Wzmacniacz – jeśli jest w wyposażeniu |
| 31 | – | Wyłącznik obwodu 25 A | Fotele elektryczne – jeśli są na wyposażeniu |
| 32 | – | 15 amperów niebieski | Moduł / klaster HVAC |
| 33 | – | 15 amperów niebieski | Wyłącznik zapłonu/moduł piasty RF/blokada kolumny kierownicy (300) — jeśli jest na wyposażeniu |
| 34 | – | 10 amperów czerwony | Kolumna kierownicy / moduł zegara (300) |
| 35 | – | 5 wzmacniaczy do opalania | Czujnik baterii |
| 36 | – | 15 amperów niebieski | Elektroniczny zawór wydechowy – jeśli dotyczy |
| 37 | – | 20 amperów żółty | Radio |
| 38 | – | 20 amperów żółty | Gniazdo zasilania wewnątrz podłokietnika / koncentratora multimedialnego |
| 40 | – | – | Bezpiecznik – Część zamienna |
| 41 | – | – | Bezpiecznik – Część zamienna |
| 42 | 30 amperów różowy | – | Odszranianie z tyłu |
| 43 | – | 20 amperów żółty | (Podgrzewana kierownica / Podgrzewane siedzenia RR) |
| 44 | – | 10 amperów czerwony | Wspomaganie parkowania/martwe pole/kamera cofania |
| 45 | – | 15 amperów niebieski | Klaster / lustro / odejście pasa |
| 46 | – | – | Bezpiecznik – Część zamienna |
| 47 | 10 amperów czerwony | Adaptacyjne oświetlenie przednie/światła do jazdy dziennej – jeśli są na wyposażeniu | |
| 48 | – | 20 amperów żółty | Zawieszenie aktywne – (6,4 L / 6,2 L) |
| 49 | – | – | Bezpiecznik – Część zamienna |
| pięćdziesiąt | – | – | Bezpiecznik – Część zamienna |
| 51 | – | 20 amperów żółty | Podgrzewane/wentylowane przednie fotele – jeśli są na wyposażeniu |
| 52 | 10 amperów czerwony | Podgrzewane uchwyty na kubki / podgrzewane przełączniki tylnych siedzeń – jeśli są na wyposażeniu | |
| 53 | – | 10 amperów czerwony | Moduł HVAC/czujnik temperatury w pojeździe |
| 54 | – | – | Bezpiecznik – Część zamienna |
| 55 | – | – | Bezpiecznik – Część zamienna |
| 56 | – | – | Bezpiecznik – Część zamienna |
| 57 | – | – | Bezpiecznik – Część zamienna |
| 58 | – | 10 amperów czerwony | Moduł poduszki powietrznej |
| 59 | – | 20 amperów żółty | Regulowane pedały – Policja |
| 60 | – | – | Bezpiecznik – Część zamienna |
| 61 | – | – | Bezpiecznik – Część zamienna |
| 62 | – | – | Bezpiecznik – Część zamienna |
| 63 | – | – | Bezpiecznik – Część zamienna |
| 64 | – | Wyłącznik obwodu 25 A | Szyby tylne (ładowarka / 300) |
| 65 | – | 10 amperów czerwony | Moduł poduszki powietrznej |
| 66 | – | – | Bezpiecznik – Część zamienna |
| 67 | 10 amperów czerwony | Czujnik deszczu i światła / szyberdach / wewnętrzne lusterko wsteczne RR / przekaźnik policyjny | |
| 68 | 10 amperów czerwony | Podwójne gniazdo zasilania USB -R / A Sense (ładowarka / 300) Tylna osłona przeciwsłoneczna (ładowarka / 300) RR Zegar USB | |
| 69 | – | – | Bezpiecznik – Część zamienna |
| 70 | – | – | Bezpiecznik – Część zamienna |
2018, 2019
Reklamy reklamowe
Przednie centrum dystrybucji mocy
Przypisanie bezpieczników w przednim centrum dystrybucji zasilania (2018)
| Wgłębienie | Bezpiecznik kasetowy | Mini bezpiecznik | Opis |
|---|---|---|---|
| jeden | – | – | Bezpiecznik – Część zamienna |
| 2 | 40 amperów zielony | – | Wentylator chłodnicy nr 1 – (bez doładowania 6,2 l) |
| 3 | 50 amperów czerwony | – | Elektryczne wspomaganie kierownicy nr 1 – jeśli jest w wyposażeniu |
| 4 | 30 amperów różowy | – | Wejście |
| pięć | 40 amperów zielony | – | Hamulec przeciwblokujący |
| 6 | 30 amperów różowy | – | Hamulec przeciwblokujący |
| 7 | 20 amperów niebieski | – | Zapłon policyjny / ACC # 1 |
| osiem | 50 A czerwony / 20 A niebieski | – | Wentylator chłodnicy (doładowanie 6,2 l) / zapłon policyjny / ACC # 2 |
| dziewięć | – | 20 amperów żółty | Moduł napędu na wszystkie koła – jeśli jest w wyposażeniu |
| dziesięć | – | 10 amperów czerwony | Intrusion MOD (300) – Jeśli jest na wyposażeniu / Lampa pod maską – Policja |
| jedenaście | – | 20 amperów żółty | Rogi |
| 12 | – | 10 amperów czerwony | Sprzęgło klimatyzacji |
| 13 | – | – | Bezpiecznik – Część zamienna |
| czternaście | – | – | Bezpiecznik – Część zamienna |
| piętnaście | – | 20 amperów żółty | Lewy HID – jeśli jest w wyposażeniu |
| szesnaście | – | 20 amperów żółty | Prawy HID – jeśli jest na wyposażeniu |
| 18 | 50 amperów czerwony | – | Wentylator chłodnicy — (bez doładowania 6,2 l) |
| dziewiętnaście | 50 amperów czerwony | – | Elektryczne wspomaganie kierownicy nr 2 – jeśli jest w wyposażeniu |
| dwadzieścia | 30 amperów różowy | – | Silnik wycieraczek |
| 21 | 30 Różowy 20 Niebieski – Policja | Spryskiwacz reflektorów – jeśli jest w wyposażeniu Zasilanie kija policyjnego nr 2 | |
| 22 | 40 A zielony / 20 A niebieski – policja | Pompa chłodzenia silnika (6,2 l z doładowaniem) / # 3 Police Bat Power | |
| 23 | 20 amperów niebieski | – | # 1 Karmienie nietoperzy policyjnych |
| 24 | 50 A czerwony / 20 A niebieski | – | Wentylator chłodnicy (doładowanie 6,2 L) / Policyjny zapłon / Zasilanie ACC #3 |
| 28 | – | – | Bezpiecznik – Część zamienna |
| 29 | 15 amperów niebieski | Moduł sterowania skrzynią biegów (Challenger / Charger Police) / Elektroniczny moduł zmiany biegów (Challenger) | |
| trzydzieści | – | – | Bezpiecznik – Część zamienna |
| 31 | – | 25 Clair | Moduł silnika |
| 32 | – | – | Bezpiecznik – Część zamienna |
| 33 | – | – | Bezpiecznik – Część zamienna |
| 34 | – | 25 Clair | Układ napędowy nr 1 |
| 35 | – | 20 amperów żółty | Układ napędowy nr 2 |
| 36 | – | 10 amperów czerwony | 2018: Moduł przeciwblokujący hamulca 2019: Moduł przeciwblokujący hamulca / moduł blokady kolumny kierownicy (300, jeśli jest w wyposażeniu) |
| 37 | 10 amperów czerwony | Sterownik silnika / Przekaźnik wentylatora Rad (ładowarka / 300) / Moduł elektrycznego wspomagania kierownicy (ładowarka / 300) / 5-biegowy TCM | |
| 38 | – | 10 amperów czerwony | Moduł poduszki powietrznej |
| 39 | 10 amperów czerwony | EPS (protest) / EHPS (policja) / przekaźnik sprzęgła AC / przekaźnik pompy próżniowej / przekaźnik wentylatora rad (protest) | |
| 48 | – | 10 amperów czerwony | Moduł AWD/odłącznik przedniej osi — zależnie od wyposażenia |
| 49 | – | – | Bezpiecznik – Część zamienna |
| pięćdziesiąt | – | – | Bezpiecznik – Część zamienna |
| 51 | – | 20 amperów żółty | Pompa próżniowa |
| 52 | – | 5 wzmacniaczy do opalania | Rejs adaptacyjny – w zależności od wyposażenia |
| 53 | – | – | Bezpiecznik – Część zamienna |
Reklamy reklamowe
Tylne centrum dystrybucji mocy
Przydział bezpieczników w tylnym centrum dystrybucji elektrycznej (2018)
| Wgłębienie | Bezpiecznik kasetowy | Mini bezpiecznik | Opis |
|---|---|---|---|
| 2 | 60 amperów żółty | – | Przedni zasilacz PDC nr 1 |
| 3 | – | – | Bezpiecznik – Część zamienna |
| 4 | 60 amperów żółty | – | Przedni zasilacz PDC nr 2 |
| pięć | 30 Różowy 20 Niebieski – Policja | – | Lampa do szyberdachu / kopuły – Police |
| 6 | 40 amperów zielony | – | Oświetlenie zewnętrzne # 1 |
| 7 | 40 amperów zielony | – | Oświetlenie zewnętrzne # 2 |
| osiem | 30 amperów różowy | – | Oświetlenie wewnętrzne |
| dziewięć | 40 amperów zielony | – | Zamki elektryczne |
| dziesięć | 30 amperów różowy | – | Moduł sterujący drzwi kierowcy |
| jedenaście | 30 amperów różowy | – | Moduł sterowania drzwiami pasażera |
| 12 | 20 amperów żółty | Podwójna tylna konsola środkowa USB / zapalniczka IP – jeśli jest w wyposażeniu | |
| piętnaście | 40 amperów zielony | – | Wentylator HVAC |
| szesnaście | 20 amperów niebieski | – | Lampa punktowa lewa – policja |
| 17 | 20 amperów niebieski | – | Właściwe miejsce – Policja |
| 18 | 30 amperów różowy | – | Mod sieciowy interfejs – Policja |
| dziewiętnaście | – | – | Bezpiecznik – Część zamienna |
| dwadzieścia | – | – | Bezpiecznik – Część zamienna |
| 21 | 30 amperów różowy | – | Pompa paliwa (model 6,2 l SRT non-demon) |
| 22 | – | 5 wzmacniaczy do opalania | Cyber Grama Mod |
| 23 | – | 10 amperów czerwony | Drzwiczki paliwa/port diagnostyczny |
| 24 | – | 10 amperów czerwony | Zintegrowana bateria centralna |
| 25 | – | 10 amperów czerwony | Monitor ciśnienia w oponach |
| 26 | 15 amperów niebieski | Moduł skrzyni biegów Cygnus (ładowarka / 300) / moduł elektronicznej zmiany biegów (ładowarka / 300) | |
| 27 | – | 25 Clair | Wzmacniacz – jeśli jest w wyposażeniu |
| 31 | – | Wyłącznik obwodu 25 A | Fotele elektryczne – jeśli są na wyposażeniu |
| 32 | – | 15 amperów niebieski | Moduł / klaster HVAC |
| 33 | 15 amperów niebieski | Wyłącznik zapłonu/moduł piasty RF/blokada kolumny kierownicy (300) — jeśli jest na wyposażeniu | |
| 34 | – | 10 amperów czerwony | Kolumna kierownicy / moduł zegara (300) |
| 35 | – | 5 wzmacniaczy do opalania | Czujnik baterii |
| 36 | – | 15 amperów niebieski | Elektroniczny zawór wydechowy – jeśli dotyczy |
| 37 | – | 20 amperów żółty | Radio |
| 38 | – | 20 amperów żółty | Gniazdo zasilania wewnątrz podłokietnika / koncentratora multimedialnego |
| 40 | 30 amperów różowy | – | Pompa paliwa (6,2 l SRT Demon – jeśli jest na wyposażeniu) |
| 41 | 30 amperów różowy | – | Pompa paliwa (6,2 l SRT Demon – jeśli jest na wyposażeniu) |
| 42 | 30 amperów różowy | – | Odszranianie z tyłu |
| 43 | 20 amperów żółty | Komfortowy fotel i moduł kierownicy (podgrzewana kierownica / podgrzewane siedzenia RR) | |
| 44 | – | 10 amperów czerwony | Wspomaganie parkowania/martwe pole/kamera cofania |
| 45 | 15 amperów niebieski | Klaster / Lusterko wsteczne / Kompas (ładowarka / 300) / Czujnik wilgotności / Kamera skierowana do przodu (wyjście z pasa) / Cyber Gateway | |
| 46 | – | – | Bezpiecznik – Część zamienna |
| 47 | 10 amperów czerwony | Adaptacyjne oświetlenie przednie/światła do jazdy dziennej – jeśli są na wyposażeniu | |
| 48 | – | 20 amperów żółty | Zawieszenie aktywne – (6,4 L / 6,2 L) |
| 49 | – | – | Bezpiecznik – Część zamienna |
| pięćdziesiąt | – | – | Bezpiecznik – Część zamienna |
| 51 | – | 20 amperów żółty | Podgrzewane/wentylowane przednie fotele – jeśli są na wyposażeniu |
| 52 | 10 amperów czerwony | Podgrzewane uchwyty na kubki / podgrzewane przełączniki tylnych siedzeń – jeśli są na wyposażeniu | |
| 53 | – | 10 amperów czerwony | Moduł HVAC/czujnik temperatury w pojeździe |
| 54 | – | – | Bezpiecznik – Część zamienna |
| 55 | – | – | Bezpiecznik – Część zamienna |
| 56 | – | – | Bezpiecznik – Część zamienna |
| 57 | – | – | Bezpiecznik – Część zamienna |
| 58 | – | 10 amperów czerwony | Moduł poduszki powietrznej |
| 59 | – | 20 amperów żółty | Regulowane pedały – Policja |
| 60 | – | – | Bezpiecznik – Część zamienna |
| 61 | – | – | Bezpiecznik – Część zamienna |
| 62 | – | – | Bezpiecznik – Część zamienna |
| 63 | – | – | Bezpiecznik – Część zamienna |
| 64 | – | Wyłącznik obwodu 25 A | Szyby tylne (ładowarka / 300) |
| 65 | – | 10 amperów czerwony | Moduł poduszki powietrznej |
| 66 | – | – | Bezpiecznik – Część zamienna |
| 67 | 10 amperów czerwony | Czujnik deszczu i światła / szyberdach / wewnętrzne lusterko wsteczne RR / przekaźnik policyjny | |
| 68 | 10 amperów czerwony | Podwójne gniazdo zasilania USB -R / A Sense (ładowarka / 300) Tylna osłona przeciwsłoneczna (ładowarka / 300) RR Zegar USB | |
| 69 | – | – | Bezpiecznik – Część zamienna |
| 70 | – | – | Bezpiecznik – Część zamienna |
