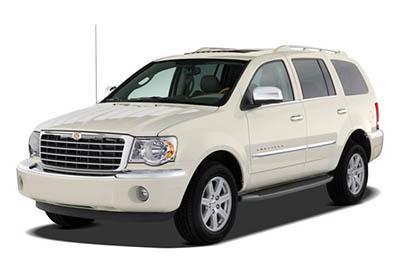

Chrysler Aspen był produkowany od 2004 do 2009 roku. W tym artykule znajdziesz schematy skrzynek bezpieczników Chrysler Aspen 2004, 2005, 2006, 2007, 2008 i 2009 , uzyskasz informacje o lokalizacji paneli bezpieczników we wnętrzu samochodu i dowiesz się więcej o przypisaniu każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Chrysler Aspen 2004-2009
Wykorzystywane są informacje z instrukcji obsługi 2007-2009. Lokalizacja i funkcja bezpieczników we wcześniej produkowanych samochodach może się różnić.
Bezpiecznik zapalniczki (gniazdo zasilania) Chryslera Aspen to bezpiecznik F18 w wewnętrznej skrzynce bezpieczników.
Wewnętrzna skrzynka bezpieczników
Lokalizacja skrzynki bezpieczników
Znajduje się w lewym panelu za zdejmowaną osłoną w pobliżu pedału hamulca postojowego.
Schemat skrzynki bezpieczników
Reklamy reklamowe
Rozmieszczenie bezpieczników w wewnętrznej skrzynce bezpieczników (2007-2009)
| Wgłębienie | Mini bezpiecznik / kolor | Opis |
|---|---|---|
| F1 | 15 amperów niebieski | Zasilanie bateryjne deski rozdzielczej |
| F2 | 10 amperów czerwony | Zapasowy |
| F3 | 10 amperów czerwony | Zapłon włączony/uruchomiony dla kontrolera nowej generacji (NGC), zintegrowanego modułu zasilania (IPM), przekaźnika prądu przemiennego i przekaźnika pompy paliwa |
| F4 | 10 amperów czerwony | Węzeł przełącznika zasilania lusterka bez pamięci i zasilanie akumulatora |
| F5 | (2) 10 A czerwony | Poduszki powietrzne (2 bezpieczniki w żółtym wsporniku) |
| F6 | 2 ampery jasne | Zapłon włączony/rozpocznij odblokowanie |
| F7 | 25 Naturalny | Zasilanie baterią radiową |
| F8 | 10 amperów czerwony | Uruchom / uruchom zapłon dla klastra / skrzyni rozdzielczej / siedzenia Sw. Oświetlenie tylne |
| F9 | 10 amperów czerwony | Cyfrowy satelitarny odbiornik audio (SDAR) / cyfrowe płyty wideo (DVD) Zasilanie bateryjne |
| F10 | 10 amperów czerwony | Zapasowy |
| F11 | 10 amperów czerwony | Podgrzewane lustra |
| F12 | 20 amperów żółty | Moc baterii klastra |
| F13 | 10 amperów czerwony | Podgrzewana tylna szyba Zapłon / Moduł przekaźnika HVAC (EBL) |
| F14 | 10 amperów czerwony | Zapłon modułu ABS |
| F15 | 15 amperów niebieski | Zasilanie baterią Blue Tooth, kompas/komputer pokładowy (CMTC), diagnostyka kluczy Sentry |
| F 16 | 20 amperów żółty | Rekonfigurowalne gniazda zasilania |
| F17 | 20 amperów żółty | Zapłon, wspomaganie parkowania tyłem, podgrzewane siedzenia w drugim rzędzie |
| F18 | 20 amperów żółty | Zapalniczka |
| F19 | 10 amperów czerwony | Zapasowy bezpiecznik |
| F20 | 15 amperów niebieski | Ogrzewanie i klimatyzacja tylko z zasilaniem bateryjnym ATC |
| F21 | 25 Naturalny | Moc baterii wzmacniacza |
| CB1 | Wyłącznik obwodu 25 A | Silnik szyberdachu, szyba elektryczna |
Aby skonfigurować gniazda, upewnij się, że zapłon jest wyłączony przed wyjęciem bezpiecznika. „Rekonfigurowalna” lokalizacja bezpiecznika to specjalna konstrukcja, która umożliwia instalację bezpiecznika na dwa różne sposoby. Jeśli bezpiecznik znajduje się w „górnej lub wyższej pozycji”, gniazda będą działały przez cały czas. Jeśli bezpiecznik znajduje się w „dolnej lub dolnej pozycji”, gniazda będą działać tylko przy włączonym zapłonie.
Centrum dystrybucji energii
Lokalizacja skrzynki bezpieczników
Znajduje się po lewej stronie komory silnika.
Opis każdego bezpiecznika i komponentu może być wybity na wewnętrznej pokrywie, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej pokrywie
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przydział bezpieczników w rozdzielni elektrycznej (2007-2009)
| Wgłębienie | Bezpiecznik kasetowy / przekaźnik | Mini bezpiecznik | Opis |
|---|---|---|---|
| jeden | 30 amperów różowy | Wejście | |
| 2 | 30 amperów różowy | Wycieraczka przedniej szyby | |
| 3 | 40 amperów zielony | Hamulec battowy | |
| 4 | 30 amperów różowy | JB Feed Acc # 2 | |
| pięć | 40 amperów zielony | Fotele elektryczne | |
| 6 | 30 amperów różowy | Uruchom zdalną moc przekaźnika | |
| 7 | 40 amperów zielony | Zasilanie przekaźnika silnika wentylatora | |
| osiem | 40 amperów zielony | Opóźnienie zasilania JB | |
| dziewięć | Zapasowy | ||
| dziesięć | 30 amperów różowy | ASD | |
| jedenaście | 40 amperów zielony | Elektryczna klapa tylna (jeśli jest w wyposażeniu) | |
| 12 | 40 amperów zielony | Zasilanie JB / Podgrzewana szyba tylna (EBL) / Hamulec T-box | |
| 13 | 30 amperów różowy | JB Feed RR | |
| czternaście | 40 amperów zielony | Pompy ESP | |
| piętnaście | 50 amperów czerwony | Strumień JB | |
| szesnaście | 10 amperów czerwony | Zapasowy | |
| 17 | Zapasowy | ||
| 18 | 20 amperów żółty | Pompa paliwowa | |
| dziewiętnaście | 20 amperów żółty | Kontroler nowej generacji (NGC) | |
| dwadzieścia | 25 Clair | Falownik 115 V | |
| 21 | 20 amperów żółty | Warstwa ABS | |
| 22 | 20 amperów żółty | Kontroler nowej generacji (NGC) Batt | |
| 23 | 20 amperów żółty | Przyczepa Przyczepa | |
| 24 | 15 amperów niebieski | Sprzęgło A/C | |
| 25 | 15 amperów niebieski | Wyłącznik światła | |
| 26 | Zapasowy | ||
| 27 | 20 amperów żółty | Zasilanie przekaźnika uruchamiania/rozpoczęcia | |
| 28 | Zapasowy | ||
| 29 | Przekaźnik | Rozpocznij start | |
| trzydzieści | Przekaźnik | Uruchom zdalnie | |
| 31 | Zapasowy | ||
| 32 | Przekaźnik | Wejście | |
| 33 | Przekaźnik | Elektroniczna automatyczna skrzynia biegów (EATX) | |
| 34 | Przekaźnik | Sprzęgło AC | |
| 35 | Przekaźnik | Rly pompa paliwowa | |
| 36 | Zapasowy | ||
| 37 | Przekaźnik | Wyłącznik światła | |
| 38 | Zapasowy | ||
| 39 | Przekaźnik | Silnik dmuchawy | |
| 40 | Przekaźnik | Automatyczne wyłączanie (ASD) Rly |
Zintegrowany moduł zasilania
Lokalizacja skrzynki bezpieczników
Zintegrowany moduł zasilania znajduje się po lewej stronie komory silnika.
Opis każdego bezpiecznika i komponentu może być wybity na wewnętrznej pokrywie, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej pokrywie
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przydział bezpieczników w zintegrowanym module zasilającym (2007-2009)
| Wgłębienie | Bezpiecznik kasetowy / przekaźnik | Mini bezpiecznik | Opis |
|---|---|---|---|
| jeden | Przekaźnik | Rly on / off wycieraczka | |
| 2 | Przekaźnik | Hi / Lo Rly wycieraczka | |
| 3 | Przekaźnik | Klaxon Rly | |
| 4 | Przekaźnik | Tylna wycieraczka Rly | |
| pięć | Przekaźnik | Lt Trailer-Tw Stop / Turn Rly | |
| 6 | Przekaźnik | Rt Przyczepa-Przyczepa Stop / Turn Rly | |
| 7 | Przekaźnik | Rly parkowe światła | |
| osiem | 10 amperów czerwony | Lampes Lt Park | |
| dziewięć | 10 amperów czerwony | Światła parkowania holowniczego | |
| dziesięć | 10 amperów czerwony | Park Lampes rt | |
| jedenaście | Przekaźnik | Hi Rly wentylator chłodnicy | |
| 12 | 20 amperów żółty | Przedni moduł sterujący Batt nr 4 (FCM) | |
| 13 | 20 amperów żółty | Batt nr 2 przedni moduł sterujący (FCM) | |
| czternaście | 20 amperów żółty | Regulowany pedał nożny | |
| piętnaście | 20 amperów żółty | Lampy przeciwmgielne Ft | |
| szesnaście | 20 amperów żółty | klakson | |
| 17 | 20 amperów żółty | Wycieraczka tylnej szyby | |
| 18 | 20 amperów żółty | Przedni moduł sterujący Batt nr 1 (FCM) | |
| dziewiętnaście | 20 amperów żółty | Zatrzymanie/skręt holowniczy przyczepy LT | |
| dwadzieścia | 20 amperów żółty | Przedni moduł sterujący (FCM) Batt nr 3 | |
| 21 | 20 amperów żółty | Zatrzymaj / skręć w prawo | |
| 22 | 30 amperów różowy | Przedni moduł sterujący (FCM) BATT # 5 | |
| 23 | 40 amperów zielony | Wentylator chłodnicy | |
| 24 | Przekaźnik | Wentylator chłodnicy Lo Rly | |
| 25 | Przekaźnik | Ft lampy przeciwmgielne Rly | |
| 26 | Przekaźnik | Regulowany pedał nożny | |
| 27 | 30 amperów zielony | Zapłon bez ciągu (IOD) # 1 | |
| 28 | 30 amperów zielony | Zapłon bez ciągu (IOD) # 2 | |
| 29 | Zapasowy | ||
| trzydzieści | Zapasowy |
