Schemat bezpieczników i przekaźników dla Citroën C1 (2005-2013)

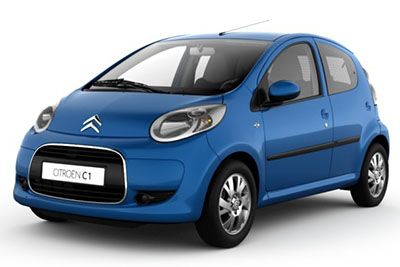

W tym artykule rozważymy pierwszą generację Citroëna C1 produkowanego od 2005 do 2014 roku. Tutaj znajdziesz schematy skrzynek bezpieczników  Citroen C1 2007, 2008, 2009, 2010, 2011, 2012 i 2013  , uzyskasz informacje o lokalizacji bezpiecznika panele wewnątrz samochodu i dowiedz się więcej o przypisaniu każdego bezpiecznika (układ bezpieczników).

Układ bezpieczników Citroën C1 2005-2013

---

---

Panel

Znajdują się one po obu stronach deski rozdzielczej pod tapicerką.

Obróć kierownicę w lewo, wykręć śrubę B.

Obróć kierownicę w prawo, wyjmij śrubę C.

W przypadku obrotomierza częściowo odkręcić śrubę D znajdującą się z tyłu.

Podnieś tapicerkę deski rozdzielczej i, jeśli to konieczne, tapicerkę obrotomierza, aby uzyskać dostęp do bezpieczników znajdujących się po lewej i prawej stronie.

Komora silnika



2007

Panel

Rozmieszczenie bezpieczników w tablicy rozdzielczej (2007)

Nie.	Notacja	Funkcje
jeden	10 A	Lampy stopu, ABS, skrzynia biegów SensoDrive
2	25 lat	Centralny zamek / odblokowanie
3	20 lat	Podgrzewana tylna szyba
4	7,5 A	Oświetlenie tylne – Oświetlenie tablicy rejestracyjnej – Tablica przyrządów – Wyświetlacz
pięć	7,5 A	Gniazdo diagnostyczne
6	7,5 A	Tylne światła przeciwmgielne – Deska rozdzielcza – skrzynia biegów SensoDrive
7	–	Nieużywany
osiem	7,5 A	ABS – Wspomaganie kierownicy – Klimatyzacja – Wentylator chłodzący
dziewięć	10 A	Tylne światła – Centralny zamek / odblokowanie – Elektryczne szyby – Ogrzewanie tylnej szyby – Prędkościomierz – Klimatyzacja – Ogrzewanie – Obrotomierz (opcja)
dziesięć	20 lat	Czyszczenie przedniej i tylnej szyby
jedenaście	15 lat	Radio – Immobiliser elektroniczny – Gniazdo akcesoriów 12 V (maks. 120 W)
12	7,5 A	Wycieraczka i tylna szyba – ABS – Wspomaganie kierownicy – Centralny zamek / odblokowanie – Klimatyzacja – Elektryczne szyby – Podgrzewana tylna szyba – Prędkościomierz – Wentylator chłodzący – Obrotomierz (opcja)
13	15 lat	Tablica przyrządów – ECU silnika – Poduszki powietrzne – Skrzynia biegów SensoDrive – Elektroniczny immobilizer
czternaście	7,5 A	Klimatyzator

Komora silnika



Przydział bezpieczników w komorze silnika (2007)

Nie.	Notacja	Funkcje
jeden	50 A	Skrzynia biegów SensoDrive – Wentylator chłodzący (silnik wysokoprężny)
2	20 lat	Reflektory ze światłami do jazdy dziennej
3	25 lat	Jednostka sterująca ABS
3	30 lat	Jednostka sterująca ESP
4	30 lat	Moc wyłącznika zapłonu
pięć	10 A	Światła awaryjne – Światła ostrzegawcze tablicy przyrządów – Kierunkowskazy
6	10 A	Reflektory
7	15 lat	Prędkościomierz – Oświetlenie wnętrza – Radio – Tablica przyrządów – Obrotomierz (opcja)
osiem	15 A / 25 A	ECU silnika benzynowego / wysokoprężnego
dziewięć	10 A	trąbić
dziesięć	7,5 A	Wentylator chłodzący (benzyna)
jedenaście	40 lat	abs
jedenaście	50 A	ESP
12	15 lat	Wspomaganie kierownicy



2008

Panel

Rozmieszczenie bezpieczników w tablicy rozdzielczej (2008)

Nie.	Notacja	Funkcje
jeden	10 A	Światła hamowania – ABS – skrzynia biegów „SensoDrive”
2	25 lat	Centralny zamek / odblokowanie
3	20 lat	Odmgławianie tylnej szyby
4	7,5 A	Światła tylne – Oświetlenie tablicy rejestracyjnej – Tablica przyrządów – Wyświetlacz
pięć	7,5 A	Gniazdo diagnostyczne
6	7,5 A	Tylne światło przeciwmgielne – tablica przyrządów – skrzynia biegów „SensoDrive”
7	–	Nieużywany
osiem	7,5 A	ABS – Wspomaganie kierownicy – Klimatyzacja – Wentylator
dziewięć	10 A	Lampy tylne – Centralny zamek / odblokowanie – Elektryczne szyby – Odmgławianie tylnej szyby – Prędkościomierz – Klimatyzacja – Ogrzewanie – Obrotomierz
dziesięć	20 lat	Wycieraczki przednie i tylne
jedenaście	15 lat	Sprzęt audio – Elektroniczny immobilizer silnika – Gniazdo 12 V (maks. 120 W)
12	7,5 A	Odmgławianie tylnej szyby – ABS – Wentylator – Wycieraczki przednie i tylne – Wspomaganie kierownicy – Centralny zamek/odblokowywanie – Klimatyzacja – Elektryczne szyby – Prędkościomierz – Obrotomierz
13	15 lat	Poduszka powietrzna – ECU silnika – Immobilizer elektroniczny – Skrzynia biegów „SensoDrive” – Tablica przyrządów
czternaście	7,5 A	Klimatyzator
piętnaście *	40 lat	Akcesoria – Odmgławianie – ABS – Przekaźnik wentylatora – Wycieraczki przednie i tylne
szesnaście *	30 lat	Okna elektryczne
17 *	40 lat	Ogrzewanie Klimatyzacja
		* Bezpieczniki umieszczone za deską rozdzielczą. Aby je zmienić, skontaktuj się z ASO CITROËN.

Komora silnika

Przydział bezpieczników w komorze silnika (2008)

Nie.	Notacja	Funkcje
jeden	50 A	Skrzynia biegów „SensoDrive” – zespół wentylatora (diesel)
2	10 A	Reflektory
2	20 lat	Reflektory ze światłami do jazdy dziennej
3	30 lat	Jednostka sterująca ABS/ESP
4	30 lat	Moc wyłącznika zapłonu
pięć	10 A	Światła awaryjne – Światła ostrzegawcze tablicy przyrządów – Kierunkowskazy
6	10 A	Reflektory
7	15 lat	Oświetlenie zewnętrzne – Prędkościomierz – Sprzęt audio – Tablica przyrządów – Obrotomierz
osiem	15 A / 25 A	Jednostka sterująca silnika benzynowego / wysokoprężnego
dziewięć	10 A	trąbić
dziesięć	30 lat	Zespół wentylatora (benzyna)
jedenaście	50 A	ABS/ESP
12	50 A	Wspomaganie kierownicy



2010

Panel

Rozmieszczenie bezpieczników w tablicy rozdzielczej (2010)

Nie.	Notacja	Funkcje
jeden	10 A	Światła hamowania – ABS – skrzynia biegów „SensoDrive”
2	25 lat	Centralny zamek / odblokowanie
3	20 lat	Odmgławianie tylnej szyby
4	7,5 A	Światła tylne – Oświetlenie tablicy rejestracyjnej – Tablica przyrządów – Wyświetlacz
pięć	7,5 A	Gniazdo diagnostyczne
6	7,5 A	Tylne światło przeciwmgielne – tablica przyrządów – skrzynia biegów „SensoDrive”
7	–	Nieużywany
osiem	7,5 A	ABS – Wspomaganie kierownicy – Klimatyzacja – Wentylator
dziewięć	10 A	Lampy tylne – Centralny zamek / odblokowanie – Elektryczne szyby – Odmgławianie tylnej szyby – Prędkościomierz – Klimatyzacja – Ogrzewanie – Obrotomierz
dziesięć	20 lat	Wycieraczki przednie i tylne
jedenaście	15 lat	Sprzęt audio – Elektroniczny immobilizer silnika – Gniazdo 12 V (maks. 120 W)
12	7,5 A	Odmgławianie tylnej szyby – ABS – Wentylator – Wycieraczki przednie i tylne – Wspomaganie kierownicy – Centralny zamek/odblokowywanie – Klimatyzacja – Elektryczne szyby – Prędkościomierz – Obrotomierz
13	15 lat	Poduszka powietrzna – ECU silnika – Immobilizer elektroniczny – Skrzynia biegów „SensoDrive” – Tablica przyrządów
czternaście	7,5 A	Klimatyzator
piętnaście *	40 lat	Akcesoria – Odmgławianie – ABS – Przekaźnik wentylatora – Wycieraczki przednie i tylne
szesnaście *	30 lat	Okna elektryczne
17 *	40 lat	Ogrzewanie Klimatyzacja
		* Bezpieczniki umieszczone za deską rozdzielczą. Aby je zmienić, skontaktuj się z ASO CITROËN.

Komora silnika

Przydział bezpieczników w komorze silnika (2010)

Nie.	Ocena (A)	Funkcje
jeden	pięćdziesiąt	Skrzynia biegów „SensoDrive”
2	dziesięć	Reflektory
2	dwadzieścia	Reflektory ze światłami do jazdy dziennej
3	trzydzieści	Jednostka sterująca ABS/ESP
4	trzydzieści	Moc wyłącznika zapłonu
pięć	dziesięć	Światła awaryjne – Światła ostrzegawcze tablicy przyrządów – Kierunkowskazy
6	dziesięć	Reflektory
7	piętnaście	Światło dodatkowe – Prędkościomierz – Sprzęt audio – Tablica przyrządów – Obrotomierz
osiem	15/25	Jednostka sterująca silnika benzynowego / wysokoprężnego
dziewięć	dziesięć	trąbić
dziesięć	trzydzieści	Zespół wentylatora (benzyna)
jedenaście	pięćdziesiąt	ABS/ESP
12	pięćdziesiąt	Wspomaganie kierownicy



2012

Panel

Rozmieszczenie bezpieczników w tablicy rozdzielczej (2012)

Nie.	Ocena (A)	Funkcje
jeden	dziesięć	Światła hamowania – ABS – Elektroniczna skrzynia biegów
2	25	Centralny zamek / odblokowanie – pilot zdalnego sterowania
3	dwadzieścia	Odmgławianie tylnej szyby
4	7,5	Światła tylne – Oświetlenie tablicy rejestracyjnej – Tablica przyrządów – Wyświetlacz – regulacja reflektorów – Światła do jazdy dziennej LED – Światła pozycyjne
pięć	7,5	Gniazdo diagnostyczne
6	7,5	Elektroniczna skrzynia biegów – Tylne światło przeciwmgielne – ESP – Światła do jazdy dziennej LED – Deska rozdzielcza – Obrotomierz
7	–	Nieużywany
osiem	7,5	ABS / ESP – Wspomaganie kierownicy – Wentylator
dziewięć	dziesięć	Światła cofania – Centralny zamek / odblokowanie – Elektryczne szyby – Odmgławianie tylnej szyby – Prędkościomierz – Klimatyzacja – Ogrzewanie – Obrotomierz – Zdalne sterowanie
dziesięć	dwadzieścia	Wycieraczki i spryskiwacze przednie i tylne
jedenaście	piętnaście	Sprzęt audio – gniazdo 12 V (maks. 120 W)
12	7,5	Podgrzewana szyba tylna – ABS – Wentylator – Wycieraczki i spryskiwacze przednie i tylne – Wspomaganie kierownicy – Centralny zamek/odblokowywanie – Klimatyzacja – Ogrzewanie – Elektryczne szyby – Prędkościomierz – Obrotomierz – Pilot zdalnego sterowania – Światło cofania
13	piętnaście	Poduszka powietrzna – Układ wtrysku paliwa – Elektroniczna skrzynia biegów – Tablica przyrządów – Obrotomierz – Światła do jazdy dziennej LED
czternaście	7,5	Klimatyzacja – Ogrzewanie
piętnaście *	40	System audio – Gniazdo 12 V – Wycieraczki przednie i tylne – Wspomaganie kierownicy – ABS / ESP – Wentylator chłodzący
szesnaście *	trzydzieści	Okna elektryczne
17 *	40	Klimatyzacja – Ogrzewanie
		* Bezpieczniki umieszczone za deską rozdzielczą. W celu ich wymiany skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym.

Komora silnika

Przydział bezpieczników w komorze silnika (2012)

Nie.	Ocena (A)	Funkcje
jeden	pięć	Światła do jazdy dziennej LED
2	dwadzieścia	Przednie światła przeciwmgielne
3	dziesięć	Lewe światło przednie
4	dziesięć	Prawe przednie światło
pięć	7,5	Elektroniczna skrzynia biegów – układ wtrysku paliwa
6	7,5	Elektroniczna skrzynia biegów – układ wtrysku paliwa
7	trzydzieści	Światła do jazdy dziennej LED – Przednie światła przeciwmgielne
osiem	25	abs
osiem	trzydzieści	ABS / ESP (z VSC)
dziewięć	trzydzieści	Rozrusznik – Podgrzewana szyba tylna – ABS – Wentylator chłodzący – Wycieraczki i spryskiwacze przednie i tylne – Wspomaganie kierownicy – Centralny zamek / odblokowanie – Klimatyzacja – Ogrzewanie – Elektryczne szyby – Prędkościomierz – Obrotomierz – Pilot zdalnego sterowania – Światło cofania tylnego – Poduszka powietrzna – Układ wtrysku paliwa – Elektroniczna skrzynia biegów – Deska rozdzielcza – Światła do jazdy dziennej LED
dziesięć	dziesięć	Światła awaryjne – Tablica przyrządów – Obrotomierz – Migacze
jedenaście	dwadzieścia	Światło przednie lewe – Światło przednie prawe
12	piętnaście	Światło dodatkowe – Prędkościomierz – System audio – Tablica przyrządów – Obrotomierz
13	piętnaście	Układ wtrysku paliwa – Wentylator chłodzący
czternaście	dziesięć	trąbić
piętnaście	7,5	Zapasowy bezpiecznik
szesnaście	dziesięć	Zapasowy bezpiecznik
17	piętnaście	Zapasowy bezpiecznik
18	pięćdziesiąt	Elektroniczna skrzynia biegów
dziewiętnaście	30/40	Wentylator chłodzący
dwadzieścia	40	abs
dwadzieścia	pięćdziesiąt	ABS / ESP (z VSC)
21	pięćdziesiąt	Wspomaganie kierownicy
