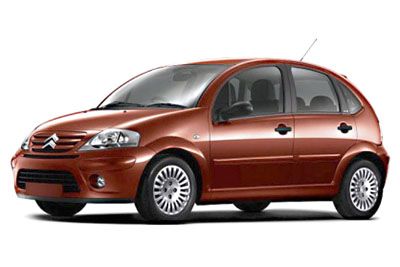

W tym artykule rozważymy pierwszą generację Citroëna C3, produkowanego od 2002 do 2009 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Citroen C3 2007 i 2008 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz dowiesz się więcej na temat przeznaczenia każdy bezpiecznik (rozmieszczenie bezpieczników).
Układ bezpieczników Citroën C3 2002-2008
Bezpiecznik zapalniczki (gniazdo) Citroëna C3 to bezpiecznik nr 9 w skrzynce bezpieczników deski rozdzielczej.
Lokalizacja skrzynki bezpieczników
Pojazdy z kierownicą po lewej stronie:
znajduje się pod deską rozdzielczą za osłoną.
Pojazdy z kierownicą po prawej stronie:
Znajduje się w dolnym schowku.
Aby uzyskać do niego dostęp, otwórz schowek, pociągnij uchwyt na pokrywie skrzynki bezpieczników.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w skrzynce bezpieczników tablicy rozdzielczej
| Nie. | Notacja | Funkcja |
|---|---|---|
| 3 | 5A | Poduszki powietrzne |
| 4 | 10 A | Gniazdo diagnostyczne – Dodatek do filtra cząstek stałych – Przełącznik sprzęgła – Czujnik kąta skrętu |
| pięć | 30 lat | Szyba tylna – szyberdach |
| 6 | 30 lat | Mycie ekranu |
| osiem | 20 lat | Zegar cyfrowy – Elementy sterujące na kierownicy – Radio – Wyświetlacz |
| dziewięć | 30 lat | Zapalniczka – Cyfrowa stacja dokująca – Oświetlenie wewnętrzne – Lusterko kosmetyczne |
| dziesięć | 15 lat | Alarm |
| jedenaście | 15 lat | Stacyjka – gniazdo diagnostyczne |
| 12 | 15 lat | ECU poduszki powietrznej – czujnik deszczu i światła |
| czternaście | 15 lat | Asystent parkowania – Deska rozdzielcza – Klimatyzacja – Telefon Bluetooth® |
| piętnaście | 30 lat | Centralny zamek – Deadlocking |
| 17 | 40 lat | Podgrzewana tylna szyba |
| 18 | MANEWROWY | PRZEWOZ PARKINGU KLIENTA |
Lokalizacja skrzynki bezpieczników
Aby uzyskać dostęp do skrzynki bezpieczników znajdującej się w komorze silnika, zdejmij pokrywę akumulatora i zdejmij pokrywę.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Notacja | Funkcja |
|---|---|---|
| jeden | 20 lat | Czujnik wody w oleju napędowym |
| 2 | 15 lat | trąbić |
| 3 | 10 A | Mycie ekranu |
| 4 | 20 lat | Spryskiwacze reflektorów |
| pięć | 15 lat | Pompa paliwowa |
| 6 | 10 A | Wspomaganie kierownicy |
| 7 | 10 A | Czujnik poziomu płynu chłodzącego |
| osiem | 25 lat | Wejście |
| dziewięć | 10 A | Kalkulatory (ABS. ESP) |
| dziesięć | 30 lat | Siłowniki sterujące silnika (cewka zapłonowa. Zawór elektromagnetyczny. Sonda lambda. Wtrysk) – Przedmuch kanistra |
| jedenaście | 40 lat | Turbina dmuchawy |
| 12 | 30 lat | Wycieraczka |
| czternaście | 30 lat | Pompa powietrza (wersja benzynowa) – Nagrzewnica na olej napędowy |
