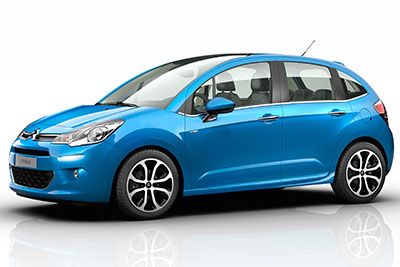

W tym artykule rozważymy drugą generację Citroëna C3, produkowanego od 2009 do 2016 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Citroen C3 2009, 2010, 2011, 2012, 2013, 2014 i 2015 , uzyskasz informacje o lokalizacji bezpiecznika panele wewnątrz samochodu i dowiedz się więcej o przypisaniu każdego bezpiecznika (układ bezpieczników).
Contents
Układ bezpieczników Citroën C3 2009-2016
Bezpieczniki zapalniczki (gniazdo zasilania) to bezpiecznik F9 w skrzynce bezpieczników deski rozdzielczej (od 2012 także bezpiecznik F8).
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników deski rozdzielczej
Pojazdy z kierownicą po lewej stronie:
Znajduje się w dolnej desce rozdzielczej (po lewej stronie).
Odepnij pokrywę, ciągnąc ją z boku, całkowicie zdejmij pokrywę.
Pojazdy z kierownicą po prawej stronie:
Znajduje się w dolnej części tablicy rozdzielczej (po lewej stronie).
Otwórz pokrywę schowka, odepnij pokrywę skrzynki bezpieczników, ciągnąc z boku, całkowicie zdejmij pokrywę.
Komora silnika
Skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora (po lewej stronie).
Schematy skrzynek bezpieczników
Reklamy reklamowe
2009
Panel
Rozmieszczenie bezpieczników w skrzynce bezpieczników w desce rozdzielczej (2009)
| Nie. | Notacja | Funkcje |
|---|---|---|
| F1 | 15 lat | Wycieraczka tylnej szyby. |
| F2 | – | Nieużywany. |
| F3 | 5 lat | Jednostka sterująca poduszki powietrznej i napinacza. |
| F4 | 10 A | Klimatyzacja, włącznik sprzęgła, lusterko elektrochromatyczne, pompa filtra cząstek stałych (Diesel), gniazdo diagnostyczne, czujnik przepływu powietrza (Diesel). |
| F5 | 30 lat | Elektryczny panel szyby, sterowanie szybą pasażera, silnik szyby przedniej. |
| F6 | 30 lat | Silniki elektryczne tylnych szyb i silnik elektryczny szyby kierowcy. |
| F7 | 5 lat | Lampka sufitowa, boczne lampki do czytania. |
| F8 | 20 lat | Ekran wielofunkcyjny, system audio, radio nawigacyjne, deska rozdzielcza z zegarem, centrala alarmowa, syrena alarmowa. |
| F9 | 30 lat | System audio (rynek wtórny), gniazdo 12 V, przenośna nawigacja wspomagająca zasilanie. |
| F10 | 15 lat | Sterowanie na kierownicy. |
| F11 | 15 lat | Zapłon, gniazdo diagnostyczne, ECU automatycznej skrzyni biegów. |
| F12 | 15 lat | Czujnik deszczu/światła, przekaźnik przyczepy, moduł nauki jazdy. |
| F13 | 5 lat | Wyłącznik główny, zespół przekaźnika silnika. |
| F14 | 15 lat | Komputer wspomagania parkowania, komputer poduszek powietrznych, deska rozdzielcza, automatyczna klimatyzacja, skrzynka USB, wzmacniacz HiFi. |
| F15 | 30 lat | Zamykający. |
| F 16 | – | Nieużywany. |
| F17 | 40 lat | Odparowywanie/odszranianie tylnej szyby i lusterek zewnętrznych. |
| CII | – | Przetoczenie PARC. |
| FH36 | 5 lat | Przekaźnik przyczepy. |
| FH37 | – | Nieużywany. |
| FH38 | 20 lat | Wzmacniacz HiFi. |
| FH39 | 20 lat | Podgrzewane siedzenia (z wyjątkiem Wielkiej Brytanii) |
| FH40 | 30 lat | Przekaźnik przyczepy. |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2009)
| Nie. | Notacja | Funkcje |
|---|---|---|
| F1 | 20 lat | Zasilanie jednostki sterującej silnika, przekaźnika sterującego wentylatora chłodzącego, wielofunkcyjnego głównego przekaźnika sterującego silnika, pompy wtryskowej (Diesel). |
| F2 | 15 lat | Trąbić. |
| F3 | 10 A | Spryskiwacz przód/tył. |
| F4 | 20 lat | Pożary dzienne. |
| F5 | 15 lat | Podgrzewacz oleju napędowego (Diesel), pompa dodatku do filtra cząstek stałych (Diesel), czujnik przepływu powietrza (Diesel), elektrozawór EGR (Diesel), pompa paliwa (1.1i oraz 1.4i), grzałka dmuchawy i zawory elektromagnetyczne (VTi). |
| F6 | 10 A | Komputer ABS/ESP, wtórny wyłącznik stop. |
| F7 | 10 A | Elektryczne wspomaganie kierownicy, automatyczna skrzynia biegów. |
| F8 | 25 lat | Kontrola rozrusznika. |
| F9 | 10 A | Jednostka przełączająca i zabezpieczająca (Diesel). |
| F10 | 30 lat | Podgrzewacz paliwa (diesel), podgrzewacz dmuchawy (1.1i, 1.4i i diesel), pompa paliwa (VTi), wtryskiwacze i cewki zapłonowe (benzyna), termostat elektroniczny i elektrozawór oczyszczania kanistra (1.1i oraz 1.4i). |
| F11 | 40 lat | Wentylator grzewczy. |
| F12 | 30 lat | Wycieraczki wolno/szybkobieżne. |
| F13 | 40 lat | Zintegrowane zasilanie interfejsu układów (dodatni zapłon). |
| F14 | 30 lat | Zasilacz Valvetronic (VTi). |
| F15 | 10 A | Reflektory w prawo. |
| F 16 | 10 A | Reflektory lewe. |
| F17 | 15 lat | Światła mijania z lewej strony. |
| F18 | 15 lat | Prawe światła mijania. |
| F19 | 15 lat | Czujniki tlenu i elektrozawory (VTi), elektrozawory (Diesel), elektrozawór EGR (Diesel). |
| F20 | 10 A | Pompy, termostat elektroniczny (VTi) woda w czujniku paliwa (Diesel). |
| F21 | 5 lat | Zasilanie sterowania wentylatorem, ABS/ESP. |
| Bezpieczniki maxi: | ||
| MF1 | 60 A | Zespół wentylatora. |
| MF2 | 30 lat | Pompa ABS/ESP. |
| MF3 | 30 lat | Elektrozawory ABS/ESP. |
| MF4 | 60 A | Wyżywienie BSI (Interfejs Systemów Wbudowanych). |
| MF5 | 60 A | Wyżywienie BSI (Interfejs Systemów Wbudowanych). |
| MF6 | – | Nieużywany. |
| MF7 | – | Skrzynka bezpieczników w przedziale pasażerskim. |
| MF8 | – | Nieużywany. |
2010
Reklamy reklamowe
Panel
Rozmieszczenie bezpieczników w skrzynce bezpieczników w desce rozdzielczej (2010)
| Nie. | Notacja | Funkcje |
|---|---|---|
| F1 | 15 lat | Wycieraczka tylnej szyby. |
| F2 | – | Nieużywany. |
| F3 | 5 lat | Jednostka sterująca poduszki powietrznej i napinacza. |
| F4 | 10 A | Klimatyzacja, włącznik sprzęgła, lusterko elektrochromatyczne, pompa filtra cząstek stałych (Diesel), gniazdo diagnostyczne, czujnik przepływu powietrza (Diesel). |
| F5 | 30 lat | Elektryczny panel szyby, sterowanie szybą pasażera, silnik szyby przedniej. |
| F6 | 30 lat | Silniki elektryczne tylnych szyb i silnik elektryczny szyby kierowcy. |
| F7 | 5 lat | Lampka sufitowa, boczne lampki do czytania. |
| F8 | 20 lat | Ekran wielofunkcyjny, system audio, radio nawigacyjne, deska rozdzielcza z zegarem, centrala alarmowa, syrena alarmowa. |
| F9 | 30 lat | System audio (rynek wtórny), gniazdo 12 V, przenośna nawigacja wspomagająca zasilanie. |
| F10 | 15 lat | Sterowanie na kierownicy. |
| F11 | 15 lat | Zapłon, gniazdo diagnostyczne, ECU automatycznej skrzyni biegów. |
| F12 | 15 lat | Czujnik deszczu/światła, przekaźnik przyczepy, moduł nauki jazdy. |
| F13 | 5 lat | Wyłącznik główny, zespół przekaźnika silnika. |
| F14 | 15 lat | Komputer wspomagania parkowania, komputer poduszek powietrznych, deska rozdzielcza, automatyczna klimatyzacja, skrzynka USB, wzmacniacz HiFi. |
| F15 | 30 lat | Zamykający. |
| F 16 | – | Nieużywany. |
| F17 | 40 lat | Odparowywanie/odszranianie tylnej szyby i lusterek zewnętrznych. |
| CII | – | Przetoczenie PARC. |
| FH36 | 5 lat | Przekaźnik przyczepy. |
| FH37 | – | Nieużywany. |
| FH38 | 20 lat | Wzmacniacz HiFi. |
| FH39 | 20 lat | Podgrzewane siedzenia (z wyjątkiem Wielkiej Brytanii) |
| FH40 | 30 lat | Przekaźnik przyczepy. |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2010)
| Nie. | Notacja | Funkcje |
|---|---|---|
| F1 | 20 lat | Zasilanie jednostki sterującej silnika, przekaźnika sterującego wentylatora chłodzącego, wielofunkcyjnego głównego przekaźnika sterującego silnika, pompy wtryskowej (Diesel). |
| F2 | 15 lat | Trąbić. |
| F3 | 10 A | Spryskiwacz przód/tył. |
| F4 | 20 lat | Pożary dzienne. |
| F5 | 15 lat | Podgrzewacz oleju napędowego (diesel), pompa dodatków do filtra cząstek stałych (diesel), czujnik przepływu powietrza (diesel), pompa paliwa (1.1 i 1.4i), grzałka dmuchu i zawory elektromagnetyczne (VTi). |
| F6 | 10 A | Komputer ABS/ESP, wtórny wyłącznik stop. |
| F7 | 10 A | Elektryczne wspomaganie kierownicy, automatyczna skrzynia biegów. |
| F8 | 25 lat | Kontrola rozrusznika. |
| F9 | 10 A | Jednostka przełączająca i zabezpieczająca (Diesel). |
| F10 | 30 lat | Podgrzewacz paliwa (diesel), podgrzewacz dmuchawy (1.1i, 1.4i i diesel), pompa paliwa (VTi), wtryskiwacze i cewki zapłonowe (benzyna), termostat elektroniczny i elektrozawór oczyszczania kanistra (1.1i oraz 1.4i). |
| F11 | 40 lat | Wentylator grzewczy. |
| F12 | 30 lat | Wycieraczki wolno/szybkobieżne. |
| F13 | 40 lat | Zintegrowane zasilanie interfejsu układów (dodatni zapłon). |
| F14 | 30 lat | Zasilacz Valvetronic (VTi). |
| F15 | 10 A | Reflektory w prawo. |
| F 16 | 10 A | Reflektory lewe. |
| F17 | 15 lat | Światła mijania z lewej strony. |
| F18 | 15 lat | Prawe światła mijania. |
| F19 | 15 lat | Czujniki tlenu i elektrozawory (VTi), elektrozawory (Diesel), elektrozawór EGR (Diesel). |
| F20 | 10 A | Pompy, termostat elektroniczny (VTi) woda w czujniku paliwa (Diesel). |
| F21 | 5 lat | Zasilanie sterowania wentylatorem, ABS/ESP. |
| Bezpieczniki maxi: | ||
| MF1 | 60 A | Zespół wentylatora. |
| MF2 | 30 lat | Pompa ABS/ESP. |
| MF3 | 30 lat | Elektrozawory ABS/ESP. |
| MF4 | 60 A | Wyżywienie BSI (Interfejs Systemów Wbudowanych). |
| MF5 | 60 A | Wyżywienie BSI (Interfejs Systemów Wbudowanych). |
| MF6 | – | Nieużywany. |
| MF7 | – | Skrzynka bezpieczników deski rozdzielczej. |
| MF8 | – | Nieużywany. |
2012
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników w skrzynce bezpieczników tablicy rozdzielczej (2012)
| Nie. | Notacja | Funkcje |
|---|---|---|
| F1 | 15 lat | Wycieraczka tylnej szyby. |
| F2 | – | Nieużywany. |
| F3 | 5 lat | Jednostka sterująca poduszki powietrznej i napinacza. |
| F4 | 10 A | Klimatyzacja, włącznik sprzęgła, lusterko elektrochromatyczne, pompa filtra cząstek stałych (Diesel), gniazdo diagnostyczne, czujnik przepływu powietrza (Diesel). |
| F5 | 30 lat | Elektryczny panel szyby, sterowanie szybą pasażera, silnik szyby przedniej. |
| F6 | 30 lat | Silniki elektryczne tylnych szyb i silnik elektryczny szyby kierowcy. |
| F7 | 5 lat | Lampka sufitowa, oświetlenie schowka, boczne lampki do czytania. |
| F8 | 20 lat | Wyświetlacz wielofunkcyjny, system audio, system nawigacji i audio, tablica rozdzielcza z zegarem, centrala alarmowa, syrena alarmowa, system audio (posprzedażowy), gniazdo 12 V, zasilacz do przenośnego wspomagania nawigacji. |
| F9 | 30 lat | Wyświetlacz wielofunkcyjny, system audio, system nawigacji i audio, tablica rozdzielcza z zegarem, centralka alarmowa, syrena alarmowa, system audio (posprzedażowy), gniazdo 12 V, zasilacz do przenośnego wspomagania nawigacji, zamek . |
| F10 | 15 lat | Elementy sterujące montowane na kierownicy. |
| F11 | 15 lat | Zapłon, gniazdo diagnostyczne, ECU automatycznej skrzyni biegów. |
| F12 | 15 lat | Czujnik deszczu / słońca, przekaźnik przyczepy, moduł nauki jazdy. |
| F13 | 5 lat | Wyłącznik główny, zespół przekaźnika silnika. |
| F14 | 15 lat | Kalkulator czujników parkowania, kalkulator poduszek powietrznych, deska rozdzielcza, cyfrowa klimatyzacja, skrzynka USB, wzmacniacz HiFi. |
| F15 | 30 lat | Zamykający. |
| F 16 | – | Nieużywany. |
| F17 | 40 lat | Odparowywanie/odszranianie tylnej szyby i lusterek zewnętrznych. |
| CII | – | Przetoczenie PARC. |
| FH36 | 5 lat | Przekaźnik przyczepy. |
| FH37 | – | Nieużywany. |
| FH38 | 20 lat | Wzmacniacz hi-fi. |
| FH39 | 20 lat | Podgrzewane siedzenia (z wyjątkiem Wielkiej Brytanii) |
| FH40 | 40 lat | Przekaźnik przyczepy. |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2012)
| Nie. | Notacja | Funkcje |
|---|---|---|
| F1 | 20 lat | Zasilanie jednostki sterującej silnika, przekaźnika sterującego wentylatora chłodzącego, wielofunkcyjnego głównego przekaźnika sterującego silnika, pompy wtryskowej (Diesel). |
| F2 | 15 lat | Trąbić. |
| F3 | 10 A | Spryskiwacz przód/tył. |
| F4 | 20 lat | Pożary dzienne. |
| F5 | 15 lat | Podgrzewacz oleju napędowego (diesel), pompa dodatków do filtra cząstek stałych (diesel), czujnik przepływu powietrza (diesel), pompa paliwa (1.1 i 1.4i), grzałka dmuchu i zawory elektromagnetyczne (VTi). |
| F6 | 10 A | Komputer ABS/ESP, wtórny włącznik świateł hamowania. |
| F7 | 10 A | Elektryczne wspomaganie kierownicy, automatyczna skrzynia biegów. |
| F8 | 25 lat | Kontrola rozrusznika. |
| F9 | 10 A | Jednostka przełączająca i zabezpieczająca (Diesel). |
| F10 | 30 lat | Podgrzewacz paliwa (diesel), podgrzewacz dmuchawy (1.1i, 1.4i oraz diesel), pompa paliwa (VTi), wtryskiwacze i cewki zapłonowe (benzyna), termostat elektroniczny i elektrozawór odpowietrzania kanistra (1.1i oraz 1.4i) |
| F11 | 40 lat | Wentylator grzewczy. |
| F12 | 30 lat | Wycieraczki wolno/szybkobieżne. |
| F13 | 40 lat | Zintegrowane zasilanie interfejsu układów (dodatni zapłon). |
| F14 | 30 lat | Zasilacz Valvetronic (VTi). |
| F15 | 10 A | Reflektory w prawo. |
| F 16 | 10 A | Reflektory lewe. |
| F17 | 15 lat | Światła mijania z lewej strony. |
| F18 | 15 lat | Prawe światła mijania. |
| F19 | 15 lat | Czujniki tlenu i elektrozawory (VTi), elektrozawory (Diesel), elektrozawór EGR (Diesel). |
| F20 | 10 A | Pompy, termostat elektroniczny (VTi), czujnik wody w paliwie (Diesel). |
| F21 | 5 lat | Zasilanie sterowania wentylatorem, ABS/ESP. |
| Bezpieczniki maxi: | ||
| MF1 | 60 A | Zespół wentylatora. |
| MF2 | 30 lat | Pompa ABS/ESP. |
| MF3 | 30 lat | Elektrozawory ABS/ESP. |
| MF4 | 60 A | Wyżywienie BSI (Interfejs Systemów Wbudowanych). |
| MF5 | 60 A | Wyżywienie BSI (Interfejs Systemów Wbudowanych). |
| MF6 | – | Nieużywany. |
| MF7 | 80 A | Skrzynka bezpieczników deski rozdzielczej. |
| MF8 | – | Nieużywany. |
2013, 2014, 2015
Reklamy reklamowe
Panel
Rozmieszczenie bezpieczników w skrzynce bezpieczników w desce rozdzielczej (2013, 2014, 2015)
| Nie. | Notacja | Funkcje |
|---|---|---|
| F1 | – | Nieużywany. |
| F2 | – | Nieużywany. |
| F3 | 5 lat | Jednostka sterująca poduszki powietrznej i napinacza. |
| F4 | 10 A | Klimatyzacja, włącznik sprzęgła, lusterko elektrochromowe, pompa filtra cząstek stałych (Diesel), gniazdo diagnostyczne, czujnik przepływu powietrza (Diesel). |
| F5 | 30 lat | Elektryczny panel szyby, sterowanie szybą pasażera, silnik szyby przedniej. |
| F6 | 30 lat | Silniki elektryczne tylnych szyb i silnik elektryczny szyby kierowcy. |
| F7 | 5 lat | Lampka sufitowa, oświetlenie schowka, boczne lampki do czytania. |
| F8 | 20 lat | Wyświetlacz wielofunkcyjny, system audio, system nawigacji i audio, tablica rozdzielcza z zegarem, centrala alarmowa, syrena alarmowa, system audio (posprzedażowy), gniazdo 12 V, zasilacz do przenośnego wspomagania nawigacji. |
| F9 | 30 lat | Wyświetlacz wielofunkcyjny, system audio, system nawigacji i audio, tablica rozdzielcza z zegarem, centralka alarmowa, syrena alarmowa, system audio (posprzedażowy), gniazdo 12 V, zasilacz do przenośnego wspomagania nawigacji, zamek . |
| F10 | 15 lat | Elementy sterujące montowane na kierownicy. |
| F11 | 15 lat | Zapłon, gniazdo diagnostyczne, ECU automatycznej skrzyni biegów. |
| F12 | 15 lat | Czujnik deszczu / słońca, przekaźnik przyczepy, moduł nauki jazdy. |
| F13 | 5 lat | Wyłącznik główny, zespół przekaźnika silnika, dźwignia zmiany biegów do elektronicznej skrzyni biegów. |
| F14 | 15 lat | Komputer z czujnikiem parkowania, komputer z poduszką powietrzną, deska rozdzielcza, cyfrowa klimatyzacja, skrzynka USB, wzmacniacz HiFi, kamera cofania. |
| F15 | 30 lat | Zamykający. |
| F 16 | – | Nieużywany. |
| F17 | 40 lat | Odparowywanie/odszranianie tylnej szyby i lusterek zewnętrznych. |
| CII | – | Przetoczenie PARC. |
| FH36 | 5 lat | Przekaźnik przyczepy. |
| FH37 | – | Nieużywany. |
| FH38 | 20 lat | Wzmacniacz hi-fi. |
| FH39 | 20 lat | Podgrzewane siedzenia (z wyjątkiem Wielkiej Brytanii) |
| FH40 | 40 lat | Przekaźnik przyczepy. |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2013, 2014, 2015)
| Nie. | Notacja | Funkcje |
|---|---|---|
| F1 | 20 lat | Zasilanie jednostki sterującej silnika, przekaźnika sterującego wentylatora chłodzącego, wielofunkcyjnego głównego przekaźnika sterującego silnika, pompy wtryskowej (Diesel). |
| F2 | 15 lat | Trąbić. |
| F3 | 10 A | Spryskiwacz przód/tył. |
| F4 | 20 lat | Pożary dzienne. |
| F5 | 15 lat | Podgrzewacz oleju napędowego (diesel), pompa dodatków do filtra cząstek stałych (diesel), czujnik przepływu powietrza (diesel), pompa paliwa (1.1 i 1.4i), grzałka dmuchu i zawory elektromagnetyczne (VTi). |
| F6 | 10 A | Komputer ABS/ESP, wtórny włącznik świateł hamowania. |
| F7 | 10 A | Elektryczne wspomaganie kierownicy, automatyczna skrzynia biegów. |
| F8 | 25 lat | Kontrola rozrusznika. |
| F9 | 10 A | Jednostka przełączająca i zabezpieczająca (Diesel). |
| F10 | 30 lat | Podgrzewacz paliwa (diesel), podgrzewacz dmuchawy (1.1i, 1.4i oraz diesel), pompa paliwa (VTi), wtryskiwacze i cewki zapłonowe (benzyna), termostat elektroniczny i elektrozawór odpowietrzania kanistra (1.1i oraz 1.4i) |
| F11 | 40 lat | Wentylator grzewczy. |
| F12 | 30 lat | Wycieraczki wolno/szybkobieżne. |
| F13 | 40 lat | Zintegrowane zasilanie interfejsu układów (dodatni zapłon). |
| F14 | 30 lat | Zasilacz Valvetronic (VTi). |
| F15 | 10 A | Reflektory w prawo. |
| F 16 | 10 A | Reflektory lewe. |
| F17 | 15 lat | Światła mijania z lewej strony. |
| F18 | 15 lat | Prawe światła mijania. |
| F19 | 15 lat | Czujniki tlenu i elektrozawory (VTi), elektrozawory (Diesel), elektrozawór EGR (Diesel). |
| F20 | 10 A | Pompy, termostat elektroniczny (VTi), czujnik wody w paliwie (Diesel). |
| F21 | 5 lat | Zasilanie sterowania wentylatorem, ABS/ESP. |
| Bezpieczniki maxi: | ||
| MF1 | 60 A | Zespół wentylatora. |
| MF2 | 30 lat | Pompa ABS/ESP. |
| MF3 | 30 lat | Elektrozawory ABS/ESP. |
| MF4 | 60 A | Wyżywienie BSI (Interfejs Systemów Wbudowanych). |
| MF5 | 60 A | Wyżywienie BSI (Interfejs Systemów Wbudowanych). |
| MF6 | – | Nieużywany. |
| MF7 | 80 A | Skrzynka bezpieczników deski rozdzielczej. |
| MF8 | – | Nieużywany. |
