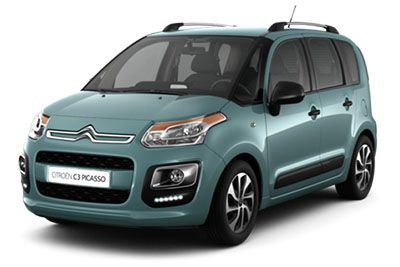

Mini MPV Citroën C3 Picasso był produkowany od 2009 do 2017 roku. W tym artykule znajdziesz schematy skrzynek bezpieczników Citroen C3 Picasso z lat 2009, 2010, 2011, 2012, 2013, 2014, 2015 i 2016 , uzyskasz informacje o lokalizacji paneli bezpieczników w środku samochodu i dowiedz się więcej o przyporządkowaniu każdego bezpiecznika (układ bezpieczników).
Układ bezpieczników Citroën C3 Picasso 2009-2016
Bezpiecznik zapalniczki (gniazdo zasilania) w Citroen C3 Picasso to bezpiecznik F9 w skrzynce bezpieczników deski rozdzielczej.
Lokalizacja skrzynki bezpieczników
Pojazdy z kierownicą po lewej stronie: skrzynka bezpieczników znajduje się w dolnej desce rozdzielczej (po lewej stronie).
Pojazdy z kierownicą po prawej stronie: Skrzynka bezpieczników znajduje się w schowku.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w skrzynce bezpieczników tablicy rozdzielczej
| N° | Notacja | Funkcje |
|---|---|---|
| F1 | 15 lat | Wycieraczka tylnej szyby. |
| F2 | – | Nieużywany. |
| F3 | 5 lat | Jednostka sterująca poduszki powietrznej i napinacza. |
| F4 | 10 A | Czujnik kąta skrętu kierownicy, klimatyzacja, włącznik sprzęgła, pompa filtra cząstek stałych, gniazdo diagnostyczne, przepływomierz powietrza. |
| F5 | 30 lat | Panel sterowania szybą elektryczną, sterowanie szybą pasażera, silnik szyby przedniej. |
| F6 | 30 lat | Elektryczny silnik tylnej szyby i elektryczny silnik szyby kierowcy. |
| F7 | 5 lat | Przednie lampki grzecznościowe i lampki do czytania map, oświetlenie schowka, latarka, tylne lampki do czytania. |
| F8 | 20 lat | Ekran wielofunkcyjny, system audio, radio nawigacyjne. |
| F9 | 30 lat | System audio (rynek wtórny), gniazdo 12 V. |
| F10 | 15 lat | Sterowanie na kierownicy. |
| F11 | 15 lat | Zapłon, gniazdo diagnostyczne. |
| F12 | 15 lat | Czujnik deszczu / słońca, przekaźnik przyczepy. |
| F13 | 5 lat | Wyłącznik główny, zespół przekaźnika silnika. |
| F14 | 15 lat | Komputer wspomagania parkowania, lampka ostrzegawcza niezapiętych pasów bezpieczeństwa, komputer poduszek powietrznych, deska rozdzielcza, klimatyzacja, skrzynka USB. |
| F15 | 30 lat | Zamykający. |
| F 16 | – | Nieużywany. |
| F17 | 40 lat | Odparowywanie/odszranianie tylnej szyby i lusterek zewnętrznych. |
| CII | – | Przetoczenie PARC. |
| FH36 | 5 lat | Przekaźnik przyczepy. |
| FH37 | 15 lat | Gniazdko do podłączenia akcesoriów przyczepy. |
| FH38 | 20 lat | Nawigacja na rynku wtórnym. |
| FH39 | 20 lat | Podgrzewane siedzenia (z wyjątkiem RHD) |
| FH40 | 30 lat | Przekaźnik przyczepy. |
Lokalizacja skrzynki bezpieczników
Znajduje się w komorze silnika w pobliżu akumulatora (po lewej stronie).
Reklamy reklamowe
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w komorze silnika
| N° | Notacja | Funkcje |
|---|---|---|
| F1 | 20 lat | Zasilanie jednostki sterującej silnika, sterowanie wentylatorem chłodzącym, wielofunkcyjny przekaźnik główny sterowania silnikiem. |
| F2 | 15 lat | Trąbić. |
| F3 | 10 A | Spryskiwacz przód/tył. |
| F4 | 20 lat | Pożary dzienne. |
| F5 | 15 lat | Nagrzewnica Diesel (silnik wysokoprężny), pompa paliwa (silnik benzynowy) |
| F6 | 10 A | Komputer ABS/ESP, przekaźnik odcinający ABS/ESP, wyłącznik wtórny. |
| F7 | 10 A | Elektryczne wspomaganie kierownicy. |
| F8 | 25 lat | Kontrola rozrusznika. |
| F9 | 10 A | Jednostka przełączająca i zabezpieczająca (Diesel). |
| F10 | 30 lat | Zawór pompy wtryskowej silnika Diesla, wtryskiwacze i cewki zapłonowe (silnik benzynowy). |
| F11 | 40 lat | Wentylator klimatyzacji. |
| F12 | 30 lat | Wycieraczki wolno/szybkobieżne. |
| F13 | 40 lat | Zintegrowane zasilanie interfejsu układów (dodatni zapłon). |
| F14 | 30 lat | Zasilanie Valvetronic (benzyna). |
| F15 | 10 A | Reflektor prosty. |
| F 16 | 10 A | Światła drogowe lewe. |
| F17 | 15 lat | Lewe światło mijania. |
| F18 | 15 lat | Światła mijania prawe. |
| F19 | 15 lat | Wielofunkcyjne zasilanie zarządzania silnikiem (silnik benzynowy), elektrozawory chłodzenia powietrzem (Diesel). |
| F20 | 10 A | Wielofunkcyjne zasilanie zarządzania silnikiem (silnik benzynowy), elektrozawór regulacji ciśnienia turbosprężarki (Diesel), czujnik poziomu płynu chłodzącego silnik (Diesel). |
| F21 | 5 lat | Zasilanie sterowania wentylatorem, APC, przekaźnik ABS ESP. |
| MF1 * | 60 A | Zespół wentylatora chłodzącego. |
| MF2 * | 30 lat | Jednostka sterująca ABS/ESP. |
| MF3 * | 30 lat | Jednostka sterująca ABS/ESP. |
| MF4 * | 60 A | Wyżywienie BSI (Interfejs Systemów Wbudowanych). |
| MF5 * | 60 A | Wyżywienie BSI (Interfejs Systemów Wbudowanych). |
| MF6 * | – | Nieużywany. |
| MF7 * | – | Skrzynka bezpieczników w przedziale pasażerskim. |
| MF8 * | – | Nieużywany. |
| * Bezpieczniki Maxi zapewniają dodatkową ochronę systemów elektrycznych. Wszelkie prace przy bezpiecznikach maxi muszą być wykonywane przez ASO CITROËN lub w specjalistycznym warsztacie. |
