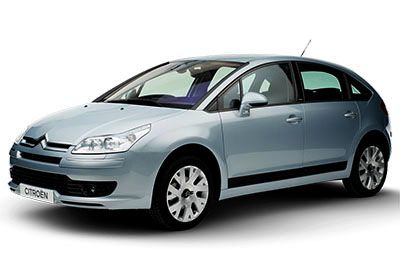

W tym artykule rozważymy pierwszą generację Citroëna C4, produkowanego od 2004 do 2010 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Citroen C4 2004, 2005, 2006, 2007, 2008, 2009 i 2010 , uzyskasz informacje o lokalizacji bezpiecznika panele wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Citroën C4 2004-2010
Wykorzystywane są informacje z instrukcji obsługi z 2004, 2008, 2009 i 2010 (Wielka Brytania). Lokalizacja i funkcja bezpieczników w samochodach produkowanych w innym czasie mogą się różnić.
Bezpieczniki zapalniczki (gniazdo zasilania) to bezpieczniki F8 (przednie gniazdo 12 V) i F9 (przednie gniazdo zapalniczki / tylne gniazdo 12 V) w skrzynce bezpieczników w desce rozdzielczej.
Lokalizacja skrzynki bezpieczników
Pod deską rozdzielczą znajdują się dwie skrzynki bezpieczników, jedna skrzynka bezpieczników w komorze silnika i druga na akumulatorze.
Skrzynki bezpieczników na desce rozdzielczej
Pojazdy z kierownicą po lewej stronie:
Znajduje się w dolnej desce rozdzielczej (po lewej stronie).
Pojazdy z kierownicą po prawej stronie:
Aby uzyskać dostęp do bezpieczników pod deską rozdzielczą, wyciągnij pokrywę dostępu, poluzuj śruby o ćwierć obrotu i przechyl całą jednostkę.
Komora silnika
Aby uzyskać dostęp do skrzynki bezpieczników w komorze silnika, odkręć i zdejmij pokrywę.
Bezpieczniki na akumulatorze
Zdejmij i zdejmij pokrywę
Schematy skrzynek bezpieczników
Reklamy reklamowe
2004
Skrzynka bezpieczników tablicy przyrządów 1
Przyporządkowanie bezpieczników w skrzynce bezpieczników 1 tablicy rozdzielczej (2004)
| Nazwa | Notacja | Funkcje |
|---|---|---|
| F1 | 15 lat | Centralny zamek |
| F2 | 30 lat | Centralny zamek – Deadlocking |
| F3 | 5 lat | Poduszki powietrzne i napinacze |
| F4 | 10 A | Gniazdo diagnostyczne – Przełącznik hamulca – Lusterko fotochromowe – ESP – Czujnik poziomu płynu chłodzącego – System dodatków do oleju napędowego – Wspomaganie kierownicy Przełącznik pedału sprzęgła (ESP, tempomat i ogranicznik prędkości) |
| F5 | 30 lat | Elektryczne szyby przednie – Podgrzewane lusterka zewnętrzne |
| F6 | 30 lat | Elektryczne tylne szyby |
| F7 | 5 lat | Oświetlenie wewnętrzne |
| F8 | 20 lat | System audio – NaviDrive – Wyświetlacz – Alarm – Przednie gniazdo 12V – Przekaźnik przyczepy – Moduł nauki jazdy |
| F9 | 30 lat | Zapalniczka – gniazdo tylne 12V |
| F10 | 15 lat | Czujnik ciśnienia w oponach – Auto. – wyłącznik STOPLAMP |
| F11 | 15 lat | Zapłon – Gniazdo diagnostyczne – Filtr cząstek stałych |
| F12 | 15 lat | Fotel elektryczny – Ostrzeżenie o opuszczeniu pasa – Pomoc w parkowaniu |
| F13 | 5 lat | Czujnik deszczu – czujnik światła słonecznego – (6-biegowa) elektroniczna skrzynia biegów – moduł przekaźnika silnika |
| F14 | 15 lat | Klimatyzacja – Deska rozdzielcza – Obrotomierz – Poduszki powietrzne i napinacze – Przekaźnik przyczepy – Telefon Bluetooth |
| F15 | 30 lat | Centralny zamek – Deadlocking |
| F 16 | MANEWROWY | |
| F17 | 40 lat | Podgrzewana tylna szyba |
Skrzynka bezpieczników tablicy rozdzielczej 2
Rozmieszczenie bezpieczników w skrzynce bezpieczników 2 na tablicy rozdzielczej (2004)
| Nazwa | Notacja | Funkcje |
|---|---|---|
| F36 | 20 lat | Wzmacniacz Hi-Fi |
| F37 | 30 lat | Elektryczny fotel przedni lewy |
| F39 | 20 lat | Podgrzewane siedzenia |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2004)
| Nazwa | Notacja | Funkcje |
|---|---|---|
| F1 | 20 lat | ECU zarządzania silnikiem – wentylator chłodzący |
| F2 | 15 lat | Ostrzeżenie |
| F3 | 10 A | Spryskiwacz przedniej szyby i tylna szyba |
| F4 | 20 lat | Spryskiwacze reflektorów |
| F5 | 15 lat | Pompa paliwowa |
| F6 | 10 A | Automatyczny. – Lampy ksenonowe – Światła kierunkowe – Elektrozawór oczyszczania kanistra (silnik 2.0 16V) |
| F7 | 10 A | ABS ECU/ESP ECU-wspomaganie kierownicy |
| F8 | 20 lat | Wejście |
| F9 | 10 A | Dodatkowa jednostka sterująca ogrzewaniem (Diesel) – Przełącznik poziomu płynu chłodzącego silnik |
| F10 | 30 lat | Elektrozawór Enqine – Czujnik wody w oleju napędowym – Zarządzanie ECU Enqine – Wtryskiwacze – Cewka zapłonowa – Czujnik tlenu – Elektrozawór oczyszczania kanistra (silniki 1.4 16V i 1.6 16V) |
| F11 | 40 lat | Dmuchawa powietrza – Klimatyzacja |
| F12 | 30 lat | Wycieraczka |
| F13 | 40 lat | Zintegrowany interfejs systemowy |
| F14 | 30 lat | Pompa powietrza (silnik 2.0i 16V) |
2008, 2009, 2010
Reklamy reklamowe
Skrzynka bezpieczników tablicy przyrządów 1
Rozmieszczenie bezpieczników w skrzynce bezpieczników 1 tablicy rozdzielczej (2008, 2009, 2010)
| Nie. | Notacja | Funkcje |
|---|---|---|
| F1 | 15 lat | Wycieranie tylnej szyby |
| F2 | 30 lat | Centralny zamek – Deadlocking |
| F3 | 5 lat | Poduszki powietrzne i napinacze |
| F4 | 10 A | Gniazdo diagnostyczne – Przełącznik hamulca – Lusterko fotochromowe – ESP – Czujnik poziomu płynu chłodzącego – Dodatek do oleju napędowego – Przełącznik pedału sprzęgła (ESP, tempomat i ogranicznik prędkości) |
| F5 | 30 lat | Szyby przednie, podgrzewane lusterka zewnętrzne |
| F6 | 30 lat | Tylne szyby |
| F7 | 5 lat | Oświetlenie wewnętrzne |
| F8 | 20 lat | Ekran wielofunkcyjny, radio, sterowanie na kierownicy, wyświetlacze – Alarm – Gniazdo 12 V z przodu – Przyczepa – Moduł nauki jazdy |
| F9 | 30 lat | Zapalniczka – tylne gniazdo 12 V |
| F10 | 15 lat | Wykrywanie deflacji – Automatyczna skrzynia biegów – Wyłącznik STOP |
| F11 | 15 lat | Stacyjka – Gniazdo diagnostyczne – Filtr cząstek stałych |
| F12 | 15 lat | Fotel elektryczny – System ostrzegania o opuszczeniu pasa ruchu – Wspomaganie parkowania |
| F13 | 5 lat | Czujnik deszczu – Czujnik światła – Elektroniczna skrzynia biegów (6 prędkości) – Moduł przekaźnika silnika |
| F14 | 15 lat | Klimatyzacja – Tablica przyrządów – Obrotomierz – Poduszki powietrzne i napinacze – Przyczepa Telefon Bluetooth® |
| F15 | 30 lat | Centralny zamek – Deadlocking |
| F 16 | – | MANEWROWY |
| F17 | 40 lat | Podgrzewana tylna szyba |
Skrzynka bezpieczników tablicy rozdzielczej 2
Rozmieszczenie bezpieczników w skrzynce bezpieczników 2 tablicy rozdzielczej (2008, 2009, 2010)
| Nazwa | Notacja | Funkcje |
|---|---|---|
| F36 | 30 lat | Wzmacniacz Hi-Fi |
| F37 | 30 lat | Elektryczny fotel kierowcy |
| F39 | 20 lat | Podgrzewane siedzenia |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2008, 2009, 2010)
| Nie. | Notacja | Funkcje |
|---|---|---|
| F1 | 20 lat | Komputer sterujący silnikiem – Wentylator chłodzący |
| F2 | 15 lat | trąbić |
| F3 | 10 A | Czyszczenie przedniej i tylnej szyby |
| F4 | 20 lat | Spryskiwacze reflektorów |
| F5 | 15 lat | Pompa paliwowa |
| F6 | 10 A | Automatyczna skrzynia biegów – Reflektory ksenonowe – Reflektory kierunkowe – Elektrozawór spustowy kanistra |
| F7 | 10 A | Komputer ABS / komputer ESP – Wspomaganie kierownicy |
| F8 | 25 lat | Rozrusznik |
| F9 | 10 A | Dodatkowa nagrzewnica (Diesel) – Przełącznik poziomu płynu chłodzącego silnik |
| F10 | 30 lat | Elektrozawór silnika – Czujnik wody w oleju napędowym – ECU zarządzania silnikiem – Wtryskiwacze – Cewka zapłonowa – Czujnik tlenu – Elektrozawór wylotowy kanistra (silniki 1.4i 16V i 1.6i 16V) |
| F11 | 40 lat | Dmuchawa powietrza – Klimatyzacja |
| F12 | 30 lat | Wycieraczka |
| F13 | 40 lat | Zintegrowany interfejs systemowy (BSI) |
| F14 | – | Nieużywany |
| F15 | 10 A | Światła drogowe prawe |
| F 16 | 10 A | Lewa wiązka główna |
| F17 | 15 lat | Światła mijania z lewej strony |
| F18 | 15 lat | Światła mijania w prawo |
| F19 | 15 lat | ECU zarządzania silnikiem (silniki 1.4i 16V i 1.6i 16V) |
| F20 | 10 A | Elektrozawór silnika |
| F21 | 5 lat | Przekaźnik wentylatora chłodzącego – Valvetronic |
Bezpieczniki na akumulatorze
Przypisanie bezpiecznika na akumulatorze (2008, 2009, 2010)
| Nie. | Notacja | Funkcje |
|---|---|---|
| F1 | – | Nieużywany |
| F2 * | 30 lat | Skrzynia biegów (układ elektroniczny lub automatyczny) |
| F3 | – | Nieużywany |
| F4 | – | Nieużywany |
| F5 * | 80 A | Zespół pompy wspomagania kierownicy |
| F6 ’ | 70 lat | Jednostka grzewcza (diesel) |
| F7 * | 100 A | Jednostka przełączająca i zabezpieczająca |
| F8 | – | Nieużywany |
| F9 * | 30 lat | Zespół pompy elektrycznej elektronicznego układu skrzyni biegów |
| F10 * | 30 lat | Silnik elektryczny Valvetronic |
| MF1 * | 30 A / 50 A | Miłośnik |
| MF2 * | 30 lat | Zasilanie pompy ABS/ESP |
| MF3 * | 50 A | Jednostka sterująca ABS/ESP |
| MF4 * | 80 A | Zintegrowany interfejs systemowy |
| MF5 * | 80 A | Zintegrowany interfejs systemowy |
| MF6 * | 80 A | Skrzynka bezpieczników w przedziale pasażerskim |
| MF7 * | 20 lat | Gniazdo diagnostyczne / pompa dodatku PEF |
| MF8 * | – | Nieużywany |
| * Bezpieczniki Maxi zapewniają dodatkową ochronę systemów elektrycznych. Wszelkie prace przy tych bezpiecznikach muszą być wykonywane przez techników CITROËNA. |
