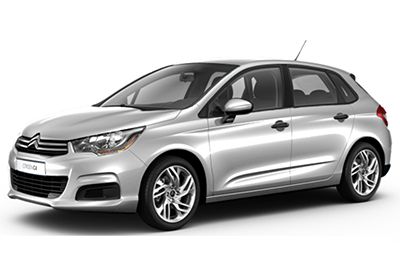

W tym artykule przyjrzymy się drugiej generacji Citroëna C4 produkowanego od 2011 do 2018 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Citroen C4 2011, 2012, 2013, 2014, 2015 i 2016 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i dowiedz się przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
- Schemat skrzynki bezpieczników: Citroën C4 (2011-2017)
- Lokalizacja skrzynki bezpieczników
- Schemat skrzynki bezpieczników (skrzynka bezpieczników 1 na tablicy rozdzielczej)
- Schemat skrzynki bezpieczników (skrzynka bezpieczników 2 na tablicy rozdzielczej)
- Lokalizacja skrzynki bezpieczników
- Schemat skrzynki bezpieczników
- Bezpieczniki na akumulatorze
Schemat skrzynki bezpieczników: Citroën C4 (2011-2017)
Bezpieczniki zapalniczki (gniazdo) Citroëna C4 to bezpieczniki F13 (gniazdo zapalniczki), F14 (12 V gniazdo w bagażniku) w skrzynce bezpieczników 1 na desce rozdzielczej oraz bezpieczniki F36 (12 V tylne gniazdo) i F40 (230 V / 50 Hz) w skrzynce bezpieczników w desce rozdzielczej 2.
Lokalizacja skrzynki bezpieczników
Pojazdy z kierownicą po lewej stronie:
2 skrzynki bezpieczników znajdują się w dolnej części deski rozdzielczej (po lewej stronie).
Odepnij pokrywę, pociągając w prawym górnym rogu, a następnie w lewo; całkowicie zdejmij pokrywę i odwróć ją.
Pojazdy z kierownicą po prawej stronie:
2 skrzynki bezpieczników znajdują się w dolnej desce rozdzielczej, w schowku.
Otwórz pokrywę schowka, odepnij wspornik zamontowany na pokrywie skrzynki bezpieczników, ciągnąc w prawo, otwórz pokrywę skrzynki bezpieczników ciągnąc po prawej stronie u góry, a następnie po lewej stronie, całkowicie złóż pokrywę ze skrzynki bezpieczników.
Reklamy reklamowe
Schemat skrzynki bezpieczników (skrzynka bezpieczników 1 na tablicy rozdzielczej)
Rozmieszczenie bezpieczników w skrzynce bezpieczników tablicy rozdzielczej 1
| Nie. | Notacja | Funkcje |
|---|---|---|
| F3 | 20 lat | Światła postojowe, światła awaryjne przyczepy. |
| F4 | 20 lat | Oświetlenie wnętrza, interfejs przyczepy. |
| F5 | 30 lat | Elektryczne szyby przednie obsługiwane jednym dotknięciem. |
| F6 | 30 lat | Tylne szyby sterowane jednym dotknięciem. |
| F11 | 20 lat | Gniazdo przyczepy 12 V. |
| F12 | 30 lat | Markiza panoramiczna do szyberdachu. |
| F13 | 30 lat | Wzmacniacz hi-fi. |
| F22 | 20 lat | Oznakowanie przyczepy. |
| F8 | 3 A | Syrena alarmowa, ECU alarmu. |
| F13 | 10 A | Zapalniczka. |
| F14 | 10 A | Gniazdo 12 V w bagażniku. |
| F 16 | 3 A | Duże wielofunkcyjne oświetlenie szafki do przechowywania (do 2015 r.), tylne lampki do czytania mapy, oświetlenie schowka na rękawiczki |
| F17 | 3 A | Oświetlenie osłony przeciwsłonecznej, przednie lampki do czytania mapy. |
| F28 | 15 lat | Nagłośnienie, radio (obsługa posprzedażna). |
| F30 | 20 lat | Wycieraczka tylnej szyby. |
| F32 | 10 A | Wzmacniacz hi-fi. |
| Zdejmowany przekaźnik nr: | ||
| R1 | – | Nagroda 230 V / 50 Hz (sauf RHD) |
| R2 | – | Gniazdo 12 V w bagażniku. |
Schemat skrzynki bezpieczników (skrzynka bezpieczników 2 na tablicy rozdzielczej)
Rozmieszczenie bezpieczników w skrzynce bezpieczników 2 w tablicy rozdzielczej
| Nie. | Notacja | Funkcje |
|---|---|---|
| F36 | 15 lat | Tylne gniazdo 12 V. |
| F37 | – | Nieużywany. |
| F38 | – | Nieużywany. |
| F39 | – | Nieużywany. |
| F40 | 25 lat | Nagroda 230 V / 50 Hz (sauf RHD) |
Lokalizacja skrzynki bezpieczników
Itx jest umieszczony w komorze silnika w pobliżu akumulatora (po lewej stronie).
Reklamy reklamowe
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Notacja | Funkcje |
|---|---|---|
| F19 | 30 lat | Wycieraczki wolno/szybkobieżne. |
| F20 | 15 lat | Pompka spryskiwacza przedniej i tylnej szyby. |
| F21 | 20 lat | Pompa spryskiwacza reflektorów. |
| F22 | 15 lat | Trąbić. |
| F23 | 15 lat | Reflektor prosty. |
| F24 | 15 lat | Światła drogowe lewe. |
| F27 | 5 lat | Lewy reflektor mijania. |
| F28 | 5 lat | Reflektor prawy. |
Bezpieczniki na akumulatorze
