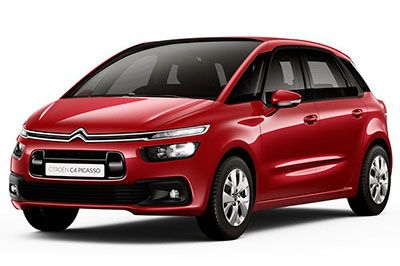

W tym artykule przyjrzymy się drugiej generacji Citroëna C4 Picasso, dostępnej od 2013 roku do dziś. Tutaj znajdziesz schematy skrzynek bezpieczników Citroen C4 Picasso II 2013, 2014, 2015, 2016, 2017 i 2018 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz dowiesz się więcej o przeznaczeniu każdego bezpiecznika (rozmieszczenie bezpieczników) .
Układ bezpieczników Citroën C4 Picasso II 2013-2018
Konfiguracje:
Rodzaj instalacji elektrycznej pojazdu zależy od jego poziomu wyposażenia. Aby zidentyfikować typ instalacji elektrycznej w pojeździe, otwórz maskę: obecność dodatkowej skrzynki bezpieczników przed akumulatorem wskazuje, że jest to typ 2. Instalacja elektryczna typu 1 nie ma bezpieczników z przodu akumulatora .
Skrzynki bezpieczników na desce rozdzielczej
Pojazdy z kierownicą po lewej stronie: skrzynka bezpieczników znajduje się w dolnej desce rozdzielczej (po lewej stronie).
Odpiąć pokrywę, pociągając ją w prawym górnym rogu, a następnie w lewo, całkowicie zwolnić pokrywę, pociągając ją ostrożnie w kierunku wskazanym przez strzałkę.
Pojazdy z kierownicą po prawej stronie:
Otwórz schowek, odepnij pokrywę, ciągnąc po lewej stronie u góry, a następnie po prawej stronie, całkowicie zwolnij pokrywę, pociągając ostrożnie w kierunku wskazanym przez strzałkę.
Komora silnika
Umieszczony jest w komorze silnika w pobliżu akumulatora (po lewej stronie).
Dodatkowa skrzynka bezpieczników jest zamontowana przed akumulatorem, dla typu 2.
Reklamy reklamowe
2013, 2014, 2015
Bezpieczniki tablicy przyrządów (Typ 1)
Skrzynka bezpieczników tablicy przyrządów 1
Rozmieszczenie bezpieczników w skrzynce bezpieczników 1 tablicy rozdzielczej (2013, 2014, 2015)
| N° | Notacja | Funkcje |
|---|---|---|
| F8 | 5 lat | Elementy sterujące montowane na kierownicy |
| F18 | 20 lat | Tablet z ekranem dotykowym, systemem audio i nawigacji, odtwarzaczem CD, portami USB i dodatkowymi gniazdami. |
| F 16 | 15 lat | Przednie gniazdo 12V. |
| F15 | 15 lat | Gniazdo rozruchowe 12V. |
| F28 | 5 lat | O START/STOP. |
| F30 | 15 lat | Wycieraczka tylnej szyby. |
| F27 | 15 lat | Pompka spryskiwacza przedniej szyby, pompka spryskiwacza tylnej szyby. |
| F26 | 15 lat | Trąbić. |
| F20 | 5 lat | Poduszki powietrzne. |
| F21 | 5 lat | Panel. |
| F19 | 5 lat | Czujnik deszczu i nasłonecznienia. |
| F12 | 5 lat | Bezkluczykowa jednostka startowa. |
| F2 | 5 lat | Ręczne sterowanie regulacją reflektorów. |
Skrzynka bezpieczników tablicy rozdzielczej 2
Rozmieszczenie bezpieczników w skrzynce bezpieczników 2 tablicy rozdzielczej (2013, 2014, 2015)
| N° | Notacja | Funkcje |
|---|---|---|
| F9 | 15 lat | Tylne gniazdo 12V. |
Reklamy reklamowe
Bezpieczniki tablicy przyrządów (Typ 2)
Przyporządkowanie bezpieczników w skrzynce bezpieczników Dashboard typ 2 (2013, 2014, 2015)
| N° | Notacja | Funkcje |
|---|---|---|
| F3 | 3 A | O START/STOP. |
| F6 | 15 lat | Tablet z ekranem dotykowym, systemem audio i nawigacji, odtwarzaczem CD, portami USB i dodatkowymi gniazdami. |
| F8 | 5 lat | Alarm. |
| F9 | 3 A | Elementy sterujące montowane na kierownicy. |
| F19 | 5 lat | Panel. |
| F24 | 3 A | Czujnik deszczu i nasłonecznienia. |
| F25 | 5 lat | Poduszki powietrzne. |
| F33 | 3 A | Zapamiętywanie pozycji kierowcy. |
| F34 | 5 lat | Elektryczne wspomaganie kierownicy. |
| F13 | 10 A | Przednie gniazdo 12V. |
| F14 | 10 A | Gniazdo rozruchowe 12V. |
| F 16 | 3 A | Mapa lampek do czytania w pierwszym rzędzie lampek grzecznościowych |
| F27 | 5 lat | Elektroniczny przełącznik prędkości. |
| F30 | 20 lat | Wycieraczka tylnej szyby. |
| F38 | 3 A | Ręczne sterowanie regulacją reflektorów. |
Komora silnika
Przyporządkowanie bezpieczników (typ 1) (2013, 2014, 2015)
| N° | Notacja | Funkcje |
|---|---|---|
| F18 | 10 A | Światła drogowe prawe |
| F19 | 10 A | Światła drogowe lewe. |
Przyporządkowanie bezpieczników (typ 2) (2013, 2014, 2015)
| N° | Notacja | Funkcje |
|---|---|---|
| Skrzynka bezpieczników 1: | ||
| F9 | 30 lat | Zmotoryzowana tylna klapa. |
| F18 | 25 lat | Wzmacniacz hi-fi. |
| F21 | 3 A | Czytnik startowy bez użycia rąk. |
| Skrzynka bezpieczników 2: | ||
| F19 | 30 lat | Wolna/szybka wycieraczka przednia. |
| F20 | 15 lat | Pompka spryskiwacza przedniej i tylnej szyby. |
| F21 | 20 lat | Pompa spryskiwacza reflektorów. |
2016, 2017
Reklamy reklamowe
Skrzynka bezpieczników tablicy przyrządów 1
Przyporządkowanie bezpieczników w skrzynce bezpieczników 1 tablicy rozdzielczej (2016, 2017)
| N° | Notacja | Funkcje |
|---|---|---|
| F1 | 40 lat | Ogrzewana tylna szyba. |
| F2 | 20 lat | Elektryczne lusterka zewnętrzne. |
| F5 | 30 lat | Markiza panoramiczna do szyberdachu |
| F6 | 20 lat | Gniazdo 12 V, tylne multimedia. |
| F7 | 20 lat | Nagroda 230 V. |
| F9 | 25 lat | Podgrzewane siedzenia. |
| F10 | 20 lat | Moduł interfejsu przyczepy. |
| F11 | 20 lat | Wentylator klimatyzacji. |
| F12 | 30 lat | Elektryczne silniki szyb. |
Skrzynka bezpieczników tablicy rozdzielczej 2
Rozmieszczenie bezpieczników w skrzynce bezpieczników 2 tablicy rozdzielczej (2016, 2017)
| N° | Notacja | Funkcje |
|---|---|---|
| F7 | 10 A | Gniazdo rozruchowe 12 V, tylne multimedia. |
| F8 | 20 lat | Wycieraczka tylnej szyby. |
| F10 | 30 lat | Zamki. |
| F17 | 5 lat | Panel. |
| F18 | 5 lat | Przełącznik biegów automatycznej skrzyni biegów. |
| F21 | 3 A | O START/STOP. |
| F22 | 3 A | Czujnik deszczu i słońca, kamera na przedniej szybie. |
| F24 | 5 lat | Czujniki parkowania, panoramiczna pomoc wizualna. |
| F27 | 5 lat | Automatyczna skrzynia biegów. |
| F29 | 20 lat | Systemy audio i telematyczne. |
| F32 | 15 lat | Nagrody 12 V. |
| F35 | 5 lat | Regulacja wysokości świateł przednich, podgrzewana tylna szyba, radar. |
| F36 | 5 lat | Oświetlenie wewnętrzne: schowek na rękawiczki, schowek centralny, lampki do czytania, lampki sufitowe. |
Komora silnika
Przydział bezpieczników w komorze silnika (2016, 2017)
| N° | Notacja | Funkcje |
|---|---|---|
| F 16 | 20 lat | Spryskiwacz reflektorów. |
| F18 | 10 A | Belka główna prosta. |
| F19 | 10 A | Światła drogowe lewe. |
| F29 | 40 lat | Wycieraczki. |
