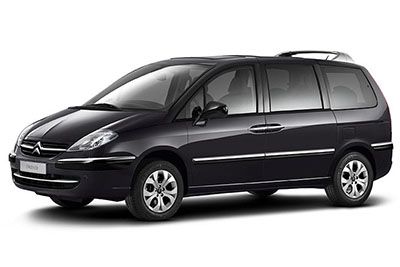

W tym artykule rozważymy drugą generację Citroëna C8, produkowanego od 2009 do 2014 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Citroen C8 2009, 2010, 2011, 2012, 2013 i 2014 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i dowiedz się przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników).
Układ bezpieczników Citroën C8 2009-2014
Bezpieczniki do zapalniczki samochodowej Citroën C8 (gniazdo zasilania) to bezpiecznik nr 9 (zapalniczka) w skrzynce bezpieczników na desce rozdzielczej oraz bezpieczniki nr 39 (12 V gniazdo akcesoriów, rząd 3) i nr 40 (12 V gniazdo akcesoriów, rząd 2) na bateria.
– dolnym schowku na desce rozdzielczej (prawa strona),
– komorze akumulatora (prawa podłoga),
– komorze silnika.
Lokalizacja skrzynki bezpieczników
Pojazdy z kierownicą po lewej stronie:
Otwórz dolny schowek po prawej stronie, pociągnij za uchwyt, aby otworzyć pokrywę.
Pojazdy z kierownicą po prawej stronie:
Schemat skrzynki bezpieczników
Reklamy reklamowe
Rozmieszczenie bezpieczników w tablicy rozdzielczej
| Nie. | Ocena (ampery) | Funkcje |
|---|---|---|
| jeden | piętnaście | Wycieraczka tylnej szyby. |
| 2 | – | Nieużywany. |
| 3 | pięć | Jednostka sterująca poduszki powietrznej. |
| 4 | dziesięć | Czujnik kąta skrętu kierownicy, gniazdo diagnostyczne, czujnik ESP, klimatyzacja manualna, włącznik sprzęgła, wysokość wiązki reflektorów, pompa filtra cząstek stałych, lusterko wewnętrzne elektrochromatyczne. |
| pięć | trzydzieści | Lusterka elektryczne, silnik szyby pasażera, szyberdach pierwszego rzędu. |
| 6 | trzydzieści | Zasilanie przednich szyb elektrycznych. |
| 7 | pięć | Oświetlenie sufitowe, oświetlenie schowka na rękawiczki, oświetlenie lusterka kosmetycznego, oświetlenie ekranu rozrywkowego rzędu 2. |
| osiem | dwadzieścia | Wyświetlacz wielofunkcyjny, Syrena antykradzieżowa, Sprzęt audio, Zmieniarka płyt kompaktowych, Audio/telefon, Jednostka sterująca dodatku do oleju napędowego, Jednostka sterująca wykrywania niedopompowania opon, Jednostka sterująca modułu drzwi przesuwnych. |
| dziewięć | trzydzieści | Zapalniczka. |
| dziesięć | piętnaście | Przełącznik kierownicy, skrzynka bezpieczników przyczepy. |
| jedenaście | piętnaście | Gniazdo diagnostyczne, stacyjka, automatyczna skrzynia biegów (4 biegi). |
| 12 | piętnaście | Pamięć fotela kierowcy, Elektryczny fotel pasażera, Komputer poduszki powietrznej, Komputer czujników parkowania, Przyciski przesuwnych drzwi bocznych, Zestaw głośnomówiący, Automatyczna skrzynia biegów (6 biegów). |
| 13 | pięć | Skrzynka bezpieczników silnika, skrzynka bezpieczników przyczepy. |
| czternaście | piętnaście | Czujnik deszczu, automatyczna klimatyzacja, deska rozdzielcza, szyberdachy, lampa ostrzegawcza licznika kilometrów, sterowanie audio-telematyką. |
| piętnaście | trzydzieści | Blokowanie zamka pasażera. |
| szesnaście | trzydzieści | Blokowanie / odblokowywanie drzwi. |
| 17 | 40 | Ogrzewana tylna szyba. |
Lokalizacja skrzynki bezpieczników
Znajduje się w komorze silnika, po lewej stronie zbiornika płynu chłodzącego.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Ocena (ampery) | Funkcje |
|---|---|---|
| jeden | dwadzieścia | Sterownik silnika, układy zasilania paliwem i powietrzem, zespół wentylacyjny. |
| 2 | piętnaście | Trąbić. |
| 3 | dziesięć | Pompa wycieraczki przedniej i tylnej. |
| 4 | dwadzieścia | Pompa spryskiwacza reflektorów. |
| pięć | piętnaście | Układ zasilania paliwem. |
| 6 | dziesięć | Wspomaganie kierownicy, Dodatkowy pedał hamulca, ECU automatycznej skrzyni biegów, Czujnik przepływu powietrza, Automatyczny korektor wiązki z żarówkami ksenonowymi. |
| 7 | dziesięć | Układ hamulcowy (ABS/ESP). |
| osiem | dwadzieścia | Kontrola rozrusznika. |
| dziewięć | dziesięć | Główny wyłącznik hamulca. |
| dziesięć | trzydzieści | Układy zasilania paliwem i powietrzem, układy kontroli emisji. |
| jedenaście | 40 | Klimatyzacja z przodu. |
| 12 | trzydzieści | Wycieraczki. |
| 13 | 40 | Zintegrowany interfejs systemowy. |
| czternaście | trzydzieści | Nieużywany. |
| piętnaście | trzydzieści | Sterowanie blokadą/odblokowywaniem/zamkiem zabezpieczającym przed dziećmi. |
Reklamy reklamowe
Lokalizacja skrzynki bezpieczników
Bezpieczniki znajdują się w komorze akumulatora, umieszczonej pod podłogą przed siedzeniem po prawej stronie.
Schemat skrzynki bezpieczników
Przypisanie bezpiecznika na akumulatorze
| Nie. | Ocena (ampery) | Funkcje |
|---|---|---|
| jeden* | 40 | Elektryczne drzwi przesuwne boczne. |
| 2 * | 40 | Elektryczne drzwi przesuwne boczne. |
| 3 * | – | Nieużywany. |
| 4 * | 40 | Skrzynka bezpieczników przyczepy. |
| 31 | pięć | Główny wyłącznik hamulca. |
| 32 | 25 | Zapamiętywanie siedzenia kierowcy. |
| 33 | 25 | Zapamiętywanie siedzenia pasażera. |
| 34 | dwadzieścia | Szyberdach rząd 3. |
| 35 | dwadzieścia | Szyberdach rząd 2. |
| 36 | dziesięć | Podgrzewany fotel pasażera. |
| 37 | dziesięć | Podgrzewany fotel kierowcy. |
| 38 | piętnaście | Nieużywany. |
| 39 | dwadzieścia | Gniazdo akcesoriów 12 V, rząd 3. |
| 40 | dwadzieścia | Gniazdo akcesoriów 12 V, rząd 2. |
| * Bezpieczniki Maxi zapewniają dodatkową ochronę systemów elektrycznych. Wszystkie prace muszą być wykonywane przez sieć CITROËN |
