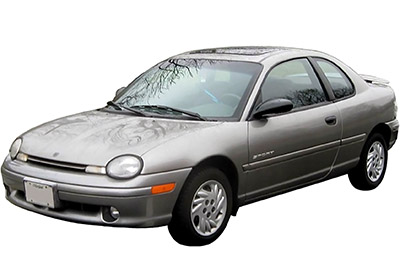

W tym artykule przyjrzymy się pierwszej generacji Dodge Neon (Chrysler Neon), produkowanej w latach 1994-1999. Tutaj znajdziesz schematy skrzynek bezpieczników Dodge Neon 1994, 1995, 1996, 1997, 1998 i 1999 , uzyskasz informacje o lokalizacji panele bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Układ bezpieczników Dodge Neon i Chrysler Neon 1994-1999
Bezpiecznik zapalniczki (gniazdo zasilania) w Dodge Neon to bezpiecznik nr 1 w skrzynce bezpieczników w desce rozdzielczej.
Lokalizacja skrzynki bezpieczników
Panel bezpieczników znajduje się za pokrywą na desce rozdzielczej po stronie kierowcy.
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | piętnaście | Zapalniczka / gniazdo zasilania |
| 2 | piętnaście | Przełącznik reflektorów (światło postojowe, światło tylne, światło rejestracyjne, radio, przełącznik przednich świateł przeciwmgielnych, zdalny moduł dostępu bezkluczykowego (1998-1999)) |
| 3 | dwadzieścia | Wyłącznik zamka drzwi, zdalny moduł dostępu bezkluczykowego (1998-1999), immobilizer (1998-1999) |
| 4 | dziesięć | Wyłącznik światła przeciwmgielnego |
| pięć | dziesięć | 1994-1997: Przełącznik cyklu klimatyzacji, światła cofania (przełącznik światła cofania M/T), przełącznik trybu postojowego/neutralnego (A/T), przełącznik odmgławiacza tylnej szyby;
1998-1999 (LHD): Moduł sterujący poduszki powietrznej; 1998-1999 (RHD): Przełącznik cyklu klimatyzacji, światła cofania (przełącznik świateł cofania M / T), przełącznik pozycji parkowania / neutralności (A / T), przełącznik odmgławiacza tylnej szyby, ostrzeżenie o wysokiej prędkości modułu D |
| 6 | dziesięć | Miga / niebezpieczeństwo |
| 7 | 25 | Silnik wentylatora nagrzewnicy klimatyzacji |
| osiem | dziesięć | 1994-1997: moduł sterowania poduszką powietrzną;
1998-1999 (LHD): Przełącznik cyklu klimatyzacji, światła cofania (przełącznik świateł cofania M / T), przełącznik pozycji parkowania / neutralności (A / T), przełącznik odmgławiacza tylnej szyby, ostrzeżenie o wysokiej prędkości modułu D; 1998-1999 (RHD): Moduł sterowania poduszką powietrzną |
| dziewięć | dziesięć | 1994-1997: tablica przyrządów, radio, lampa odbiornika popiołu, włącznik odmgławiacza tylnej szyby, lampa „PRNDL”, włącznik tylnych świateł przeciwmgielnych, włącznik sterowania nagrzewnicą klimatyzacji, włącznik poziomowania reflektorów;
1998-1999 (LHD): Moduł sterujący poduszki powietrznej; 1998-1999 (RHD): Tablica przyrządów, radio, lampa odbiornika popiołu, przełącznik odmgławiacza tylnej szyby, lampa „PRNDL”, przełącznik tylnego światła przeciwmgielnego, przełącznik sterowania nagrzewnicą klimatyzacji, przełącznik aktualizacji latarni morskich |
| dziesięć | piętnaście | Moduł sterujący układu napędowego, przekaźnik sprzęgła sprężarki klimatyzacji, ABS, detektor nieszczelności kasety z oparami, elektromagnes sprzęgła przemiennika momentu obrotowego (A/T), elektromagnes EVAP / cyklu pracy odpowietrzania, obudowa przekaźnika przekaźnika ABS, cewka przetwornika EGR, przekaźnik lampki ostrzegawczej ABS |
| jedenaście | pięć | Zestaw wskaźników, moduł świateł do jazdy dziennej (1998-1999), moduł zdalnego dostępu bezkluczykowego (1998-1999), immobilizer (1998-1999) |
| 12 | dziesięć | 1994-1997: moduł sterowania poduszką powietrzną;
1998-1999 (LHD): Tablica przyrządów, radio, lampa odbiornika popiołu, przełącznik odmgławiacza tylnej szyby, lampa „PRNDL”, przełącznik tylnego światła przeciwmgielnego, przełącznik sterowania nagrzewnicą klimatyzacji, przełącznik modernizacji latarni morskich; 1998-1999 (RHD): Moduł sterowania poduszką powietrzną |
| 13 | – | Nieużywany |
| czternaście | dwadzieścia | Szyberdach |
| piętnaście | dwadzieścia | Silnik wycieraczek, włącznik wycieraczek / spryskiwaczy, przerywany włącznik wycieraczek / spryskiwaczy, przekaźnik zapalniczki |
| szesnaście | dziesięć | Radio |
| 17 | dziesięć | Reflektor lewy, silnik aktualizacji reflektorów lewy/prawy; |
| 18 | dziesięć | Prawy reflektor |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | – | Nieużywany |
| Wyłącznik obwodu | ||
| CB1 | trzydzieści | Okno elektryczne, okno elektryczne |
| CB2 | – | Nieużywany |
| Przekaźnik | ||
| R1 | 1998-1999 (LHD): Opóźnienie czasowe | |
| R2 | 1994-1997: zapalniczka;
1998-1999 (LHD): Połączony migacz; 1998-1999 (RHD): zapalniczka |
|
| R3 | 1994-1997: Połączony migacz;
1998-1999 (LHD): Limit czasu; 1998-1999 (RHD): Połączony migacz |
Reklamy reklamowe
Lokalizacja skrzynki bezpieczników
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźników w komorze silnika
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| 2 | 40 | Wyłącznik zapłonu (bezpieczniki w przedziale pasażerskim: „5”, „6”, „7”, „8”, „CB1”) |
| 3 | 40 | Wyłącznik reflektorów, bezpieczniki przedziału pasażerskiego: „1”, „3”, „4” |
| pięć | trzydzieści | Przekaźnik wentylatora półprzewodnikowego (wentylator chłodnicy) |
| osiem | trzydzieści | Odmgławiacz tylnej szyby |
| dziesięć | 40 | Skrzynka przekaźników ABS |
| jedenaście | trzydzieści | Przekaźnik rozrusznika, stacyjka (przełącznik położenia pedału sprzęgła (M/T), bezpieczniki przedziału pasażerskiego: „10”, „11”, „12”, „14”, „15”, „16”) |
| 13 | dziesięć | Oświetlenie kopuły, oświetlenie bagażnika, oświetlenie pod maską, deska rozdzielcza, radio, oświetlenie schowka, lampka do mapy / czytania, osłona / lampka grzewcza, włącznik lusterka zasilania, moduł ostrzegania o dużej prędkości (1998-1999), przekaźnik czasowy (1998-1999), Przerwa w sztafecie (1998-1999) |
| szesnaście | dwadzieścia | Przekaźnik światła przeciwmgielnego, przełącznik tylnego światła przeciwmgielnego |
| 18 | 10 lub 20 | 1994-1997 (10A): Przekaźnik sprzęgła sprężarki klimatyzacji;
1998-1999 (20A): Przekaźnik sprzęgła sprężarki klimatyzacji, ABS |
| dwadzieścia | dziesięć | Miga / niebezpieczeństwo |
| 21 | dwadzieścia | Przekaźnik pompy paliwa, przekaźnik automatycznego wyłączania (wtryskiwacze paliwa, cewka zapłonowa, moduł sterujący zespołu napędowego, generator, złącze łącza danych, czujniki tlenu, kondensator, tłumik hałasu) |
| 23 | piętnaście | Przekaźnik klaksonowy |
| 25 | piętnaście | Wyłącznik światła |
| Przekaźnik | ||
| R1 | Nieużywany | |
| R2 | Pompa paliwowa | |
| R3 | Automatyczne wyłączanie | |
| R4 | trąbić | |
| R5 | Światło przeciwmgielne | |
| R6 | Lampka ostrzegawcza ABS | |
| R7 | Sprzęgło sprężarki klimatyzacji | |
| R8 | Wejście |
