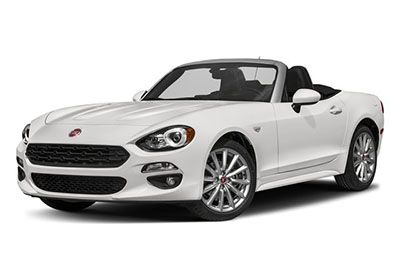

Roadster Fiat 124 Spider (Typ 348) jest dostępny od 2016 roku do chwili obecnej. W tym artykule znajdziesz schematy skrzynek bezpieczników Fiata 124 Spider 2016, 2017, 2018 i 2019 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu, a także poznasz przeznaczenie każdego bezpiecznika (układ bezpieczników).
Contents
Układ bezpieczników Fiat 124 Spider 2016-2019…
Bezpieczniki zapalniczki (gniazda zasilania) w Fiacie 124 Spider to bezpieczniki F05 „F.OUTLET” (gniazda akcesoriów) w skrzynce bezpieczników w tablicy rozdzielczej.
Lokalizacja skrzynki bezpieczników
Komora silnika
1 — Zamek
2 — Osłona
Przedział pasażerski
Skrzynka bezpieczników znajduje się po lewej stronie samochodu przy drzwiach, pod pokrywą.
Schematy skrzynek bezpieczników
ad vertisements
2016
Komora silnika
Przypisanie bezpieczników w komorze silnika (2016)
| Nie. | OPIS | OCENA AMP | CHRONIONY KOMPONENT |
|---|---|---|---|
| F03 | KLAKSON2 | 7,5 A | klakson |
| F06 | – | – | – |
| F07 | WNĘTRZE | 15 lat | Światło górne |
| F09 | AUDIO2 | 15 lat | System nagłośnieniowy |
| F10 | METR1 | 10 A | Klaster instrumentów |
| F11 | SRS1 | 7,5 A | Poduszka powietrzna |
| F12 | – | – | – |
| F13 | RADIO | 7,5 A | System nagłośnieniowy |
| F17 | AUDIO1 | 25 lat | System nagłośnieniowy |
| F18 | A / CMAG | 7,5 A | Klimatyzator |
| F20 | W | 15 lat | System kontroli transmisji (jeśli przewidziano) |
| F21 | D LOCK | 25 lat | Elektryczne zamki do drzwi |
| F22 | H / L RH | 20 lat | Reflektor (prawy) |
| F24 | OGON | 20 lat | Tylne światła/oświetlenie tablicy rejestracyjnej/światła pozycyjne |
| F25 | DRL | 15 lat | Światła do jazdy dziennej |
| F26 | POKÓJ | 25 lat | Światło górne |
| F27 | MGŁA | 15 lat | Światła przeciwmgielne |
| F28 | H/CZYSTY | 20 lat | Spryskiwacz reflektorów (gdzie przewidziano) |
| F29 | ZATRZYMAĆ | 10 A | Światła stopu/tylne światło przeciwmgielne (gdzie przewidziano) |
| F30 | KLAKSON | 15 lat | klakson |
| F31 | Kontakt H/L | 20 lat | Reflektor (lewy) |
| F33 | ZARYZYKOWAĆ | 15 lat | Światła awaryjne/światła kierunkowskazów |
| F36 | WYCIERACZKA | 20 lat | Wycieraczki |
| F37 | KABINA + B | 50 A | Do ochrony różnych obwodów |
| F38 | – | – | – |
| F39 | – | – | – |
| F42 | EVPS | 30 lat | – |
| F43 | WENTYLATOR1 | 30 lat | Wentylator chłodzący |
| F44 | WENTYLATOR2 | 40 lat | Wentylator chłodzący |
| F47 | ODMGŁAĆ | 30 lat | Odmgławiacz tylnej szyby |
| F48 | IG2 | 30 lat | Do ochrony różnych obwodów |
| F50 | PODGRZEWACZ | 40 lat | Klimatyzator |
| F51 | – | – | – |
| F52 | – | – | – |
ad vertisements
Przedział pasażerski
Przypisanie bezpieczników w przedziale pasażerskim (2016)
| Nie. | OPIS | OCENA AMP | CHRONIONY KOMPONENT |
|---|---|---|---|
| F01 | RUT R | 30 lat | – |
| F02 | RHTL | 30 lat | – |
| F03 | – | – | – |
| F04 | – | – | – |
| F05 | F.OUTLET | 15 lat | Gniazda akcesoriów |
| F06 | – | – | – |
| F07 | osiągnięty w | 7,5 A | Wskaźnik zmiany biegów AT (gdzie przewidziano) |
| F08 | LUSTRO | 7,5 A | Lusterko sterowania mocą |
| F09 | R_DECKR | 30 lat | – |
| F10 | R_DECKL | 30 lat | – |
| F11 | PODKŁADKA | 15 lat | Wycieraczki szyby samochodowej |
| F12 | P. OKNO | 30 lat | Okna elektryczne |
| F13 | – | – | – |
| F14 | SRS2 / WYŁĄCZ | 15 lat | Elektroniczna blokada kierownicy |
| F15 | CIEPŁE SIEDZISKO | 20 lat | Siedzisko cieplejsze |
| F 16 | M.DEF | 7,5 A | – |
2017, 2018, 2019
ad vertisements
Komora silnika
Przypisanie bezpieczników w komorze silnika (2017, 2018, 2019)
| Nie. | OPIS | OCENA AMP | CHRONIONY KOMPONENT |
|---|---|---|---|
| F01 | ENG IG3 | 5 lat | Systemy sterowania silnikiem |
| F02 | ENG IG2 | 5 lat | Systemy sterowania silnikiem |
| F03 | KLAKSON2 | 7,5 A | klakson |
| F04 | C / U IG1 | 15 lat | Do ochrony różnych obwodów |
| F05 | ENG IG1 | 7,5 A | Układ sterowania silnikiem |
| F06 | – | – | – |
| F07 | WNĘTRZE | 15 lat | Światło górne |
| F08 | – | – | – |
| F09 | AUDIO2 | 15 lat | System nagłośnieniowy |
| F10 | MIERNIK 1 | 10 A | Klaster instrumentów |
| F11 | SRS1 | 7,5 A | Poduszka powietrzna |
| F12 | – | – | – |
| F13 | RADIO | 7,5 A | System nagłośnieniowy |
| F14 | SILNIK3 | 20 lat | Układ sterowania silnikiem |
| F15 | SILNIK1 | 10 A | Układ sterowania silnikiem |
| F 16 | SILNIK2 | 15 lat | Układ sterowania silnikiem |
| F17 | AUDIO1 | 25 lat | System nagłośnieniowy |
| F18 | Klimatyzacja MAG | 7,5 A | Klimatyzator |
| F19 | PRZY POMPY H/L HI | 20 lat | System kontroli transmisji (jeśli jest na wyposażeniu) |
| F20 | W | 15 lat | System kontroli transmisji (jeśli jest na wyposażeniu) |
| F21 | D LOCK | 25 lat | Elektryczne zamki do drzwi |
| F22 | H / L RH | 20 lat | Reflektor (prawy) |
| F23 | ENG + B2 | 7,5 A | Układ sterowania silnikiem |
| F24 | OGON | 20 lat | Tylne światła/oświetlenie tablicy rejestracyjnej/światła pozycyjne |
| F25 | – | – | – |
| F26 | POKÓJ | 25 lat | Światło górne |
| F27 | MGŁA | 15 lat | Światła przeciwmgielne |
| F28 | K/CZYŚĆ | 20 lat | Spryskiwacz reflektorów (jeśli — na wyposażeniu) |
| F29 | ZATRZYMAĆ | 10 A | Światła stopu/tylne światło przeciwmgielne (jeśli jest) |
| F30 | KLAKSON | 15 lat | klakson |
| F31 | Kontakt H/L | 20 lat | Reflektor (lewy) |
| F32 | ABS/DSC S | 30 lat | Układ ABS/DSC |
| F33 | ZARYZYKOWAĆ | 15 lat | Światła awaryjne/światła kierunkowskazów |
| F34 | POMPA PALIWOWA | 15 lat | System paliwowy |
| F35 | ENG + B3 | 5 lat | Układ sterowania silnikiem |
| F36 | WYCIERACZKA | 20 lat | Wycieraczki |
| F37 | KABINA + B | 50 A | Do ochrony różnych obwodów |
| F38 | – | – | – |
| F39 | – | – | – |
| F40 | ABS/DSC M | 50 A | Układ ABS/DSC |
| F41 | POMPA A/R EWT | 20 lat | Układ sterowania silnikiem |
| F42 | – | – | – |
| F43 | – | – | – |
| F44 | WENTYLATOR2 | 40 lat | Wentylator chłodzący |
| F45 | ENG.GŁÓWNY | 40 lat | Układ sterowania silnikiem |
| F46 | EPS | 60 A | Układ wspomagania kierownicy |
| F47 | ODMGŁAĆ | 30 lat | Odmgławiacz tylnej szyby |
| F48 | IG2 | 30 lat | Do ochrony różnych obwodów |
| F49 | – | – | – |
| F50 | PODGRZEWACZ | 40 lat | Klimatyzator |
| F51 | – | – | – |
| F52 | – | – | – |
ad vertisements
Przedział pasażerski
Przypisanie bezpieczników w przedziale pasażerskim (2017, 2018, 2019)
| Nie. | OPIS | OCENA AMP | CHRONIONY KOMPONENT |
|---|---|---|---|
| F01 | RHTR | 30 lat | – |
| F02 | RHTL | 30 lat | – |
| F03 | – | – | – |
| F04 | – | – | – |
| F05 | R.OUTLET | 15 lat | Gniazda akcesoriów |
| F06 | – | – | – |
| F07 | osiągnięty w | 7,5 A | Wskaźnik zmiany biegów AT — jeśli jest na wyposażeniu |
| F08 | LUSTRO | 7,5 A | Lusterko kontroli mocy |
| F09 | R_DECKR | 30 lat | – |
| F10 | R_DECKL | 30 lat | – |
| F11 | PODKŁADKA | 15 lat | Spryskiwacz przedniej szyby |
| F12 | P.OKNO | 30 lat | Moc Okna |
| F13 | – | – | – |
| F14 | SRS2 / WYŁĄCZ | 15 lat | – |
| F15 | CIEPŁE SIEDZISKO | 20 lat | Podgrzewane siedzenia — jeśli są na wyposażeniu |
| F 16 | M.DEF | 7,5 A | – |
